电缆耐压试验 0.1Hz VLF（超低频）余弦方波电缆交流耐压试验系统（60/80kV）

发布时间：2023-08-31 11:46:32 浏览次数：1376次

为什么是0.1Hz VLF余弦方波电缆耐压试验测试技术？这要从测试有效性、大容量、便携性等方面说起。

毫无疑问交联聚乙烯电缆只适合做交联耐压试验，且最好是与工频电压50Hz频率相似的测试电压。但实际上电力电缆50Hz工频耐压试验设备的体积和输入功率要求巨大，基本上不适合现场使用。

因此，超低频和变频耐压试验成为电力电缆耐压试验的首选，而且都是符合国际规程的试验方法。

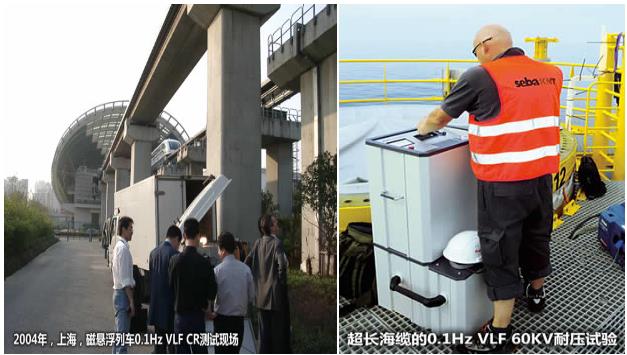

VLF-1.jpg VLF-2.jpg

在电压波形变化和激发绝缘薄弱处击穿方面，0.1Hz VLF余弦方波技术与工频50Hz电压有更近似的有效性。

对于将近十公里的长缆甚至几十公里的海缆，常规的耐压试验方法将束手无策，此时0.1Hz VLF 余弦方波测试系统可测电缆长的优势将得以发挥。

0.1Hz VLF 余弦方波技术采用德国SebakMT公司专利的“能量再循环技术”，在电压极性变换的瞬间补充能量，只需较小的输入功率即可满足测试要求，因此设备体积不大，集成度较高，适合现场使用。0.1Hz VLF余弦系统甚至可同时测量电缆的三相，减少测试时间。系统测试的同时显示泄露电流值，辅以判断电缆绝缘状态。

如果需要的话，系统也可输出直流电压。以0.1Hz VLF 60kV系统为例，设备不但可进行0 - 60kV（有效值）交流耐压试验，也可输出最大值60kV的直流电压，适合35kV及以下电压等级设备的耐压试验。
