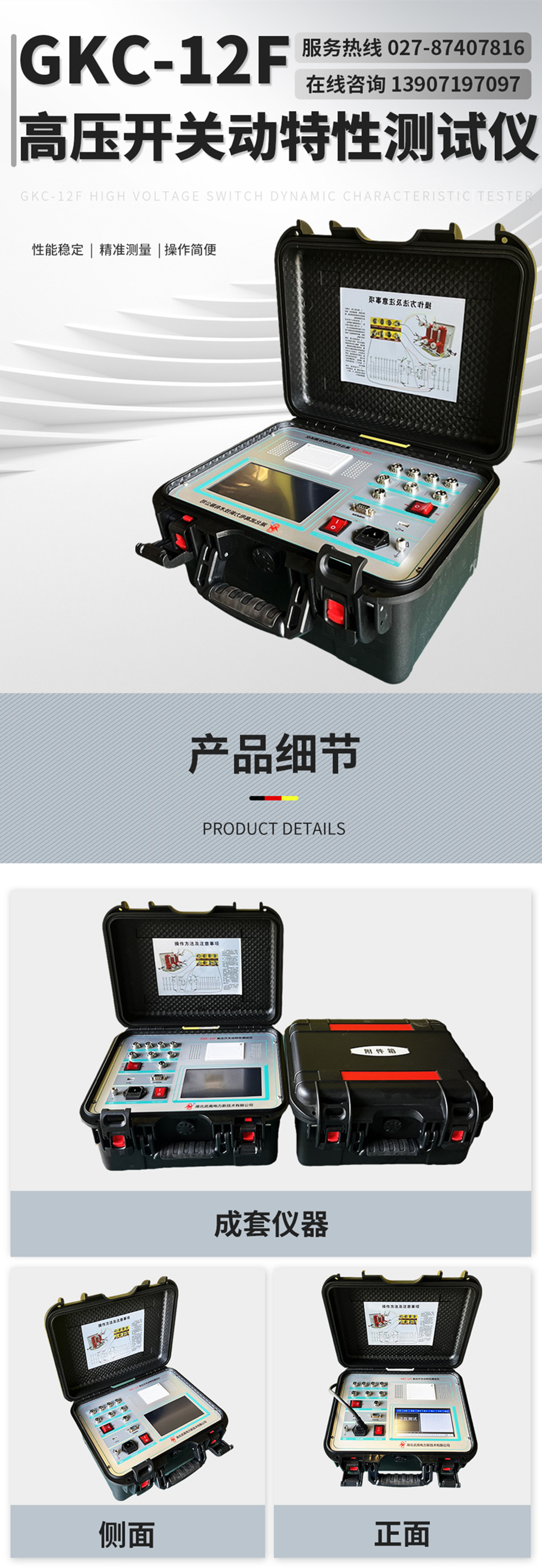

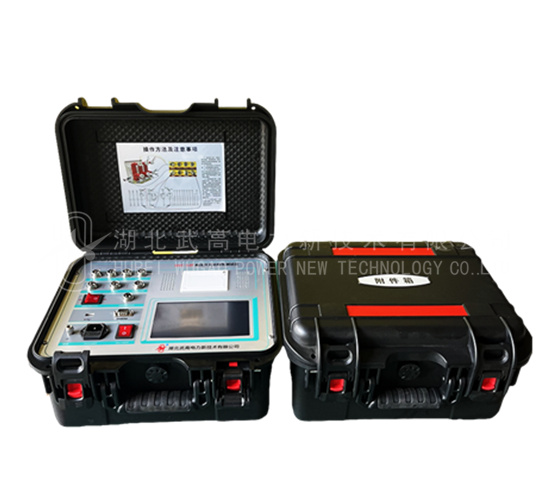

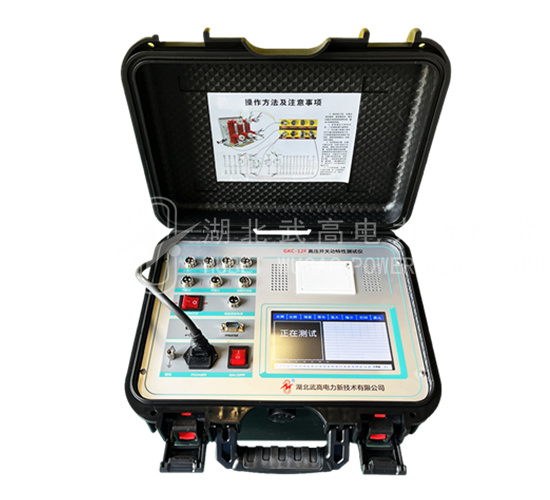

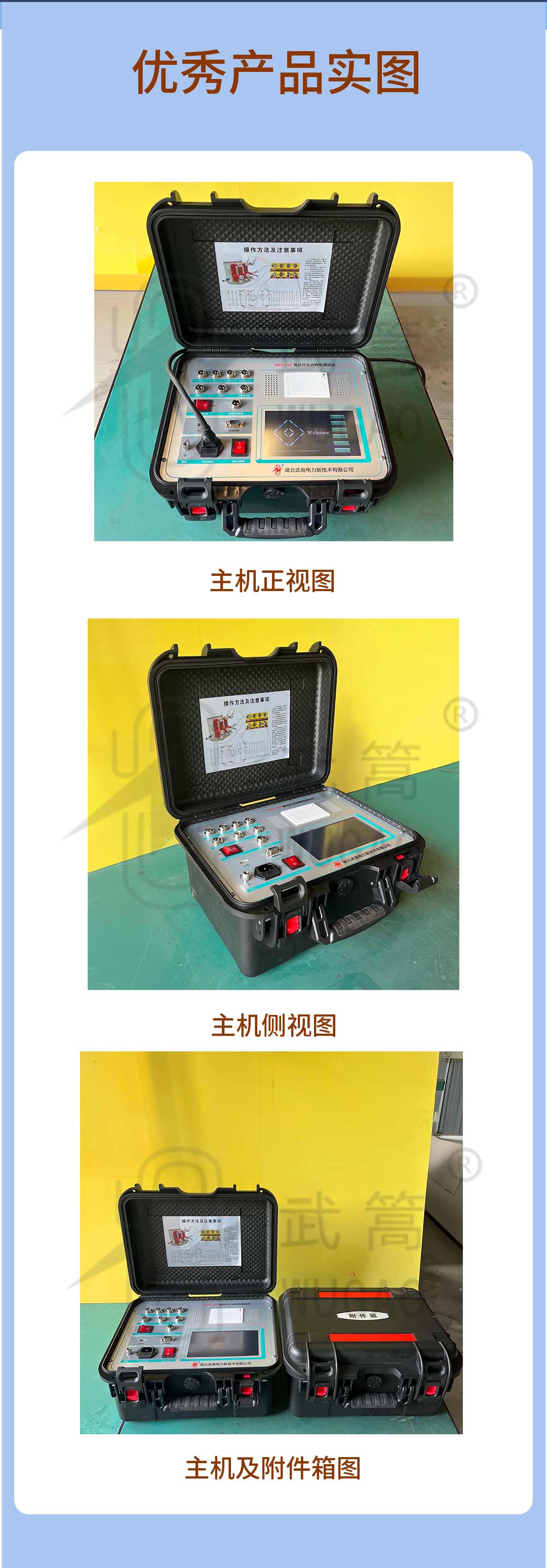

GKC-12F(断路器)高压开关机械特性测试仪

产品用途

测试各种电压等级和型号的高压开关的机械动作特性。

时间的测量

同时可测量断口数:≤12个;测定过程整定时间:0~6秒;分辨率:0.1ms

测量误差

时间测量误差:±1%;行程测量误差:±1%。

产品特点

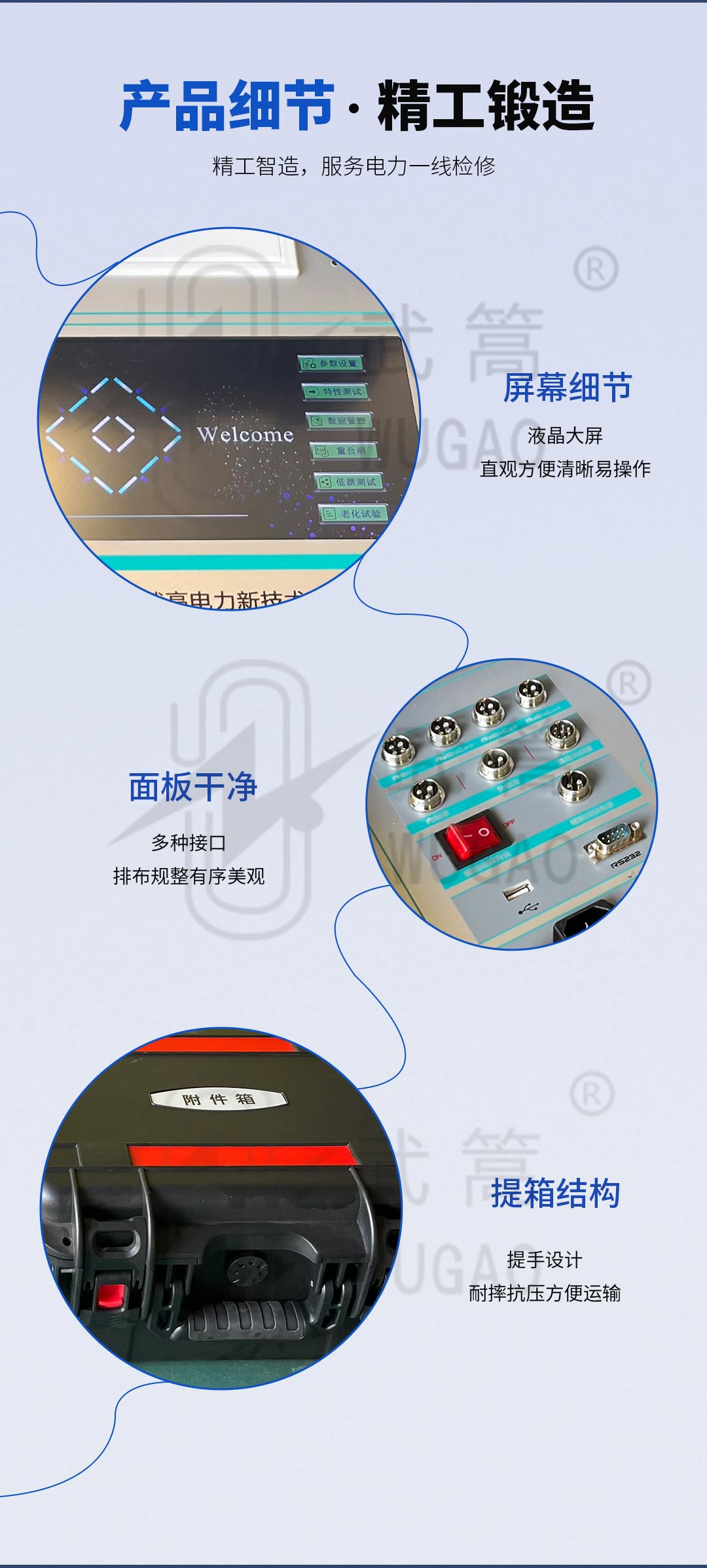

显示屏:液晶大屏幕,对比度可调

客户服务热线

027-87409251

客户服务热线

13871255353

  • 产品介绍
  • 配置参数
  • 产品详情

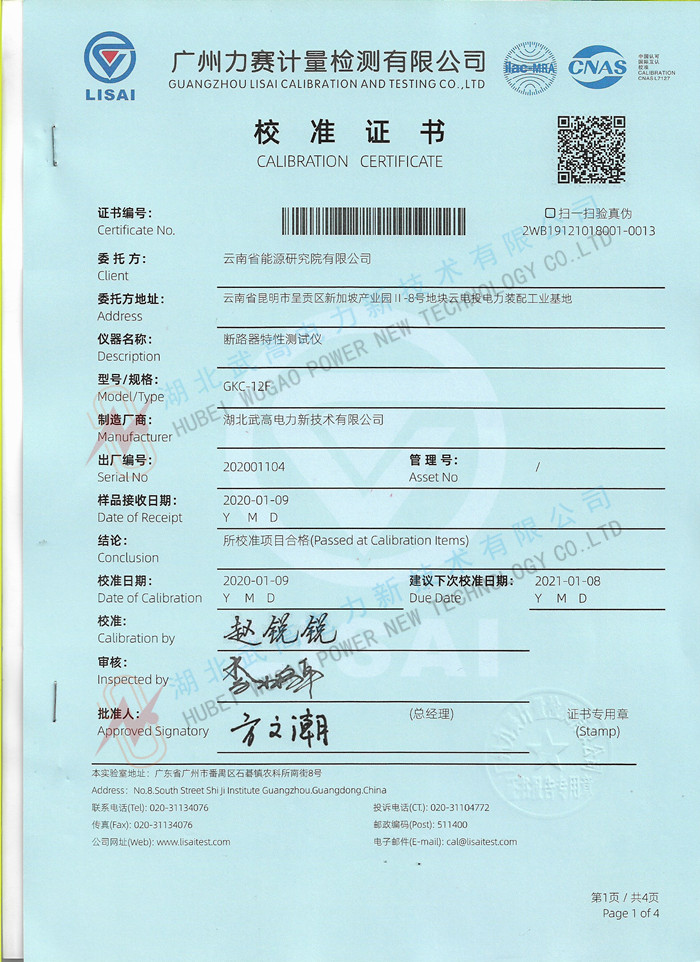

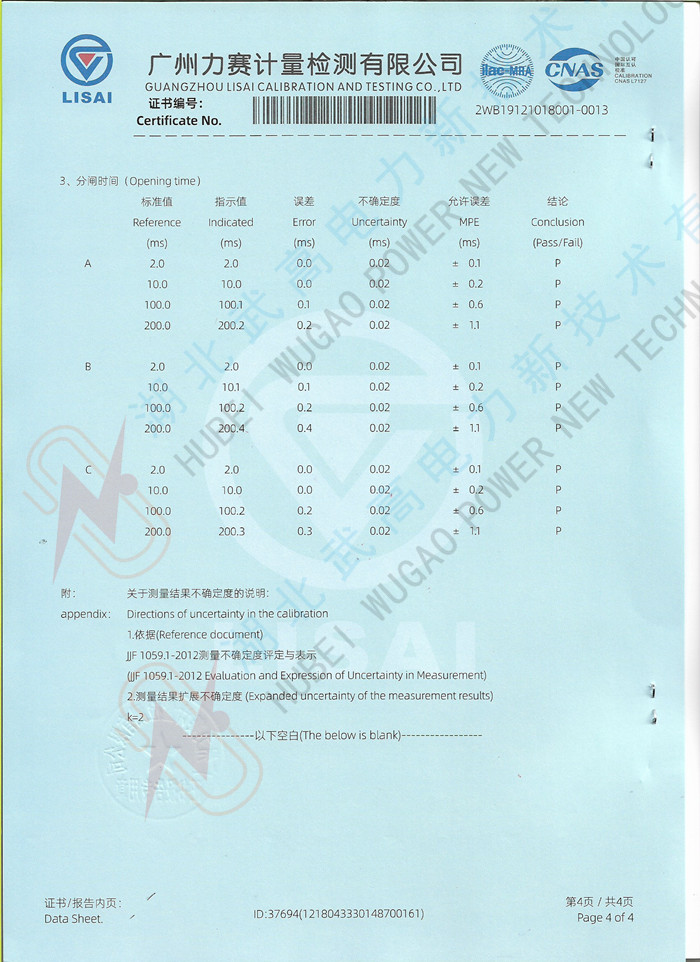

  • 质检证书
  • 操作视频
  • 使用说明
  • 技术方案
  • 故障处理

    产品别称  Other name

    断路器机械特性测试仪、断路器动特性测试仪、断路器特性测试仪、开关机械特性测试仪、开关动特性测试仪、高压开关机械特性测试仪、真空开关机械特性测试仪、真空断路器机械特性测试仪、断路器双端接地机械特性测试仪。


    主要测试项目及功能  Main testing items and functions

    测试各种电压等级和型号的高压开关的机械动作特性。

    1. 12个断口的固有分、合闸时间;

    2. 重合闸时间;

    3. 分、合闸最大不同期性;

    4. 刚分、刚合速度;

    5. 弹跳时间及幅度;

    6. 开关开距及开关超行程(真空开关、预置开关行程);

    7. 分、合闸平均速度;

    8. 显示、打印速度-距离曲线


    仪器特点 Instrument characteristics

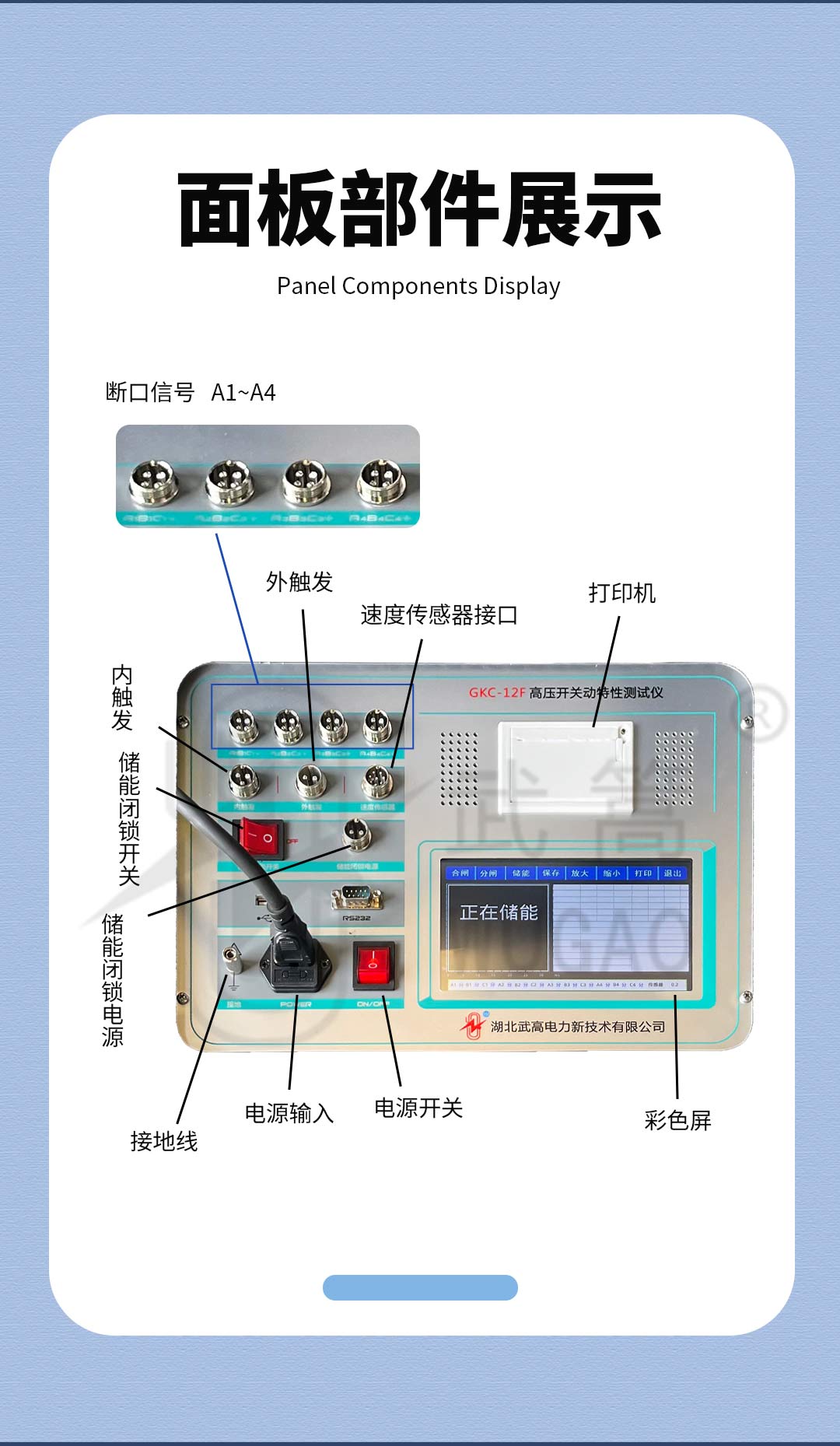

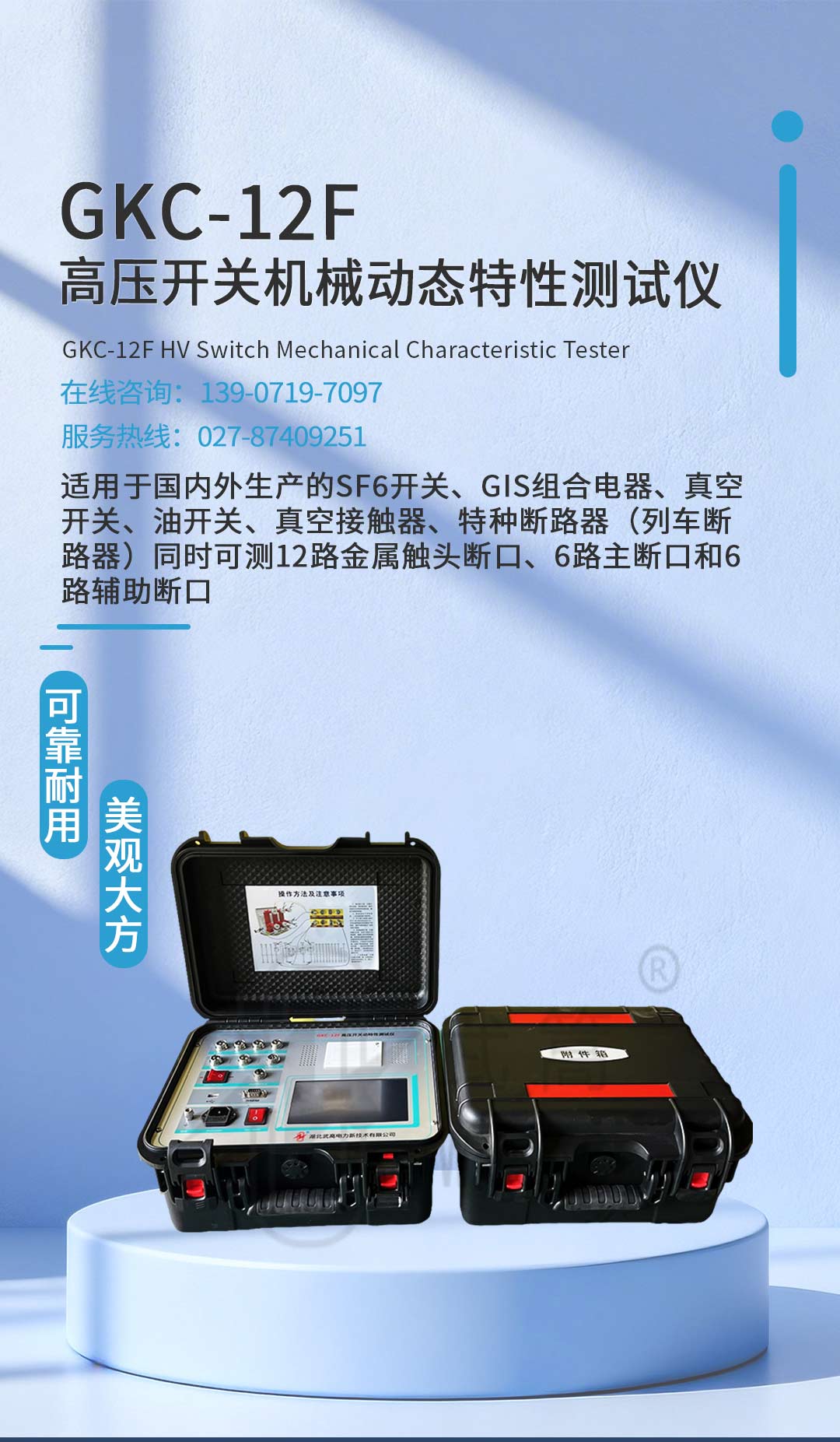

    ⑴、适用于国内外生产的SF6开关、GIS组合电器、真空开关、油开关、真空接触器、特种断路器(列车断路器)。同时可测12路金属触头断口、6路主断口和6路辅助断口。断路器动作一次,得到时间、弹跳次数及时间、速度、线圈电流及线圈电阻等数据及波形。具有储能、自动和手动低跳试验、断路器寿命试验以及闭锁电源等功能。配有高速热敏打印机,方便现场打印测试数据。

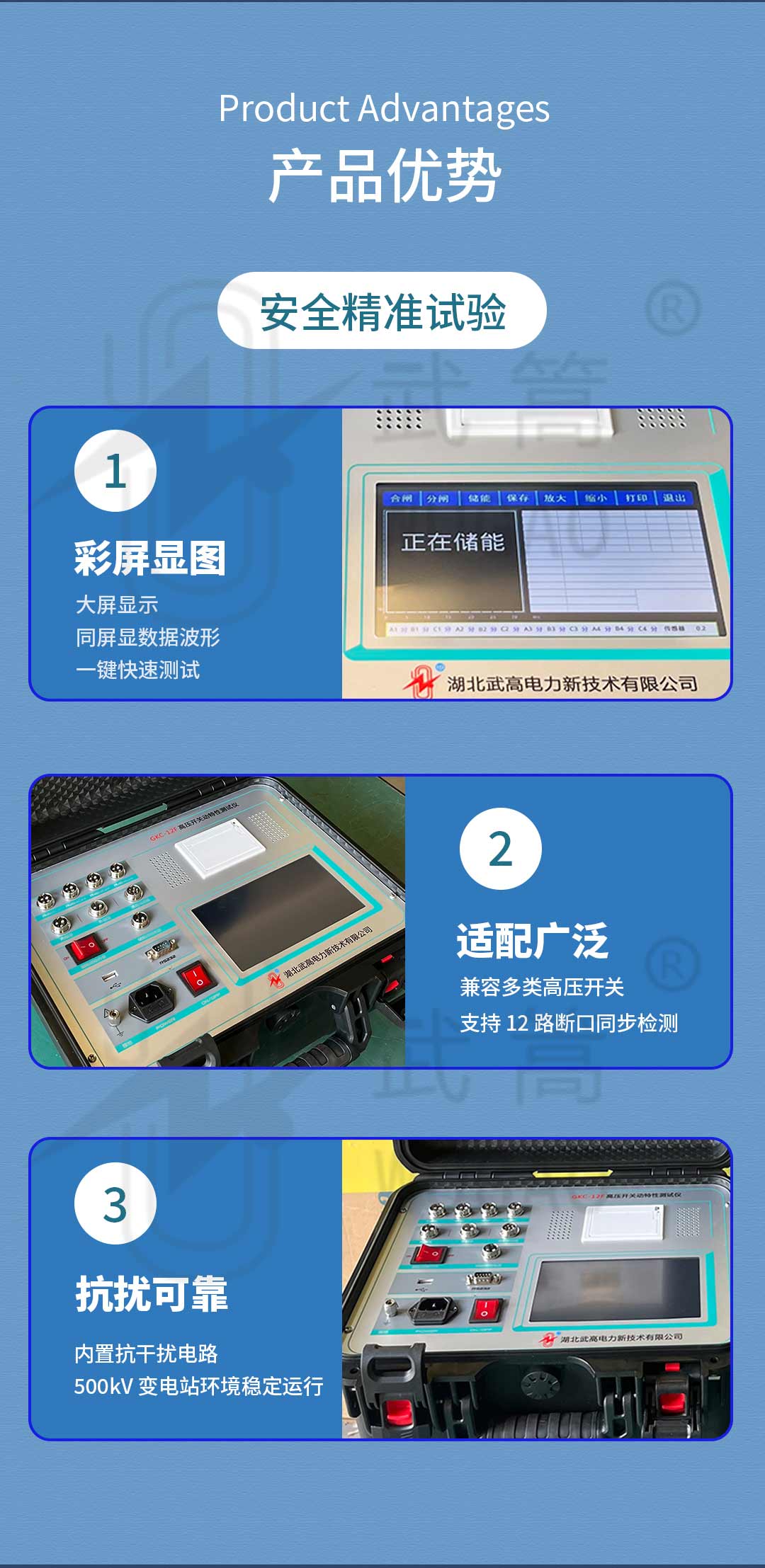

    ⑵、7寸彩色高亮屏(亮度可调节),太阳底下操作也清晰可见。菜单式操作,快速测试界面,一键操作,支持中英文输入。12路断口状态中文显示,时间、行程、速度及波形同屏显示,无需翻页查看数据。分析指定段平均速度,并在行程曲线标出,方便查看。内置21种常规类型断路器速度定义,只需选择开关类型,一键测量。

    ⑶、机内集成式操作电源,无须现场二次电源,使用方便快捷。可提供DC20~270V可调电源,电流20A。具有短路保护功能,如发生短路现象,1ms停止电压电流输出,发出滴滴报警声响,提示操作人员检查线路。独特的双回路电源设计,如合闸或分闸控制回路中的一路损坏,用另一路也可测试合闸和分闸。

    ⑷、配备直线传感器、旋转传感器,配专用固定多功能接头,安装极为方便,简捷。直线传感器30-1000mm长度任意设置,只需配传感器即可,仪器不需要返厂更改程序。

    ⑸、主机可存储100组现试验数据,机内实时时钟,便于存档。

    ⑹、配备U盘接口及R232接口,数据保存到U盘,上传到计算机进行分析、保存、打印,R232接口可连接电脑联机操作(选配功能)。

    ⑺、内部抗干扰电路可满足500KV变电站内可靠使用。



    主要技术指标 Specification

    1.时间测量:

    12路 固有分闸(合闸)时间

    分闸(合闸)相内不同期

    分闸(合闸)相间不同期之差(1~99ms)

    合闸(分闸)弹跳时间(弹跳次数)

    内触发测试范围:1ms~10000ms,分辨率:0.01ms,

    外触发测试范围:1ms~10000ms,

    999ms以内分辨率:0.01ms,1000-9999ms分辨率:0.1ms,10000ms以上分辨率:1ms。

    在200ms以内准确率:0.05%±0.1ms

    2.速度测量:刚分(刚合)速度

    指定时间段(行程段或角度段)平均速度

    3. 测速范围:0.1mm传感器 0.01~25.00m/s,

    345°角度传感器 1周波/ 0.08°

    4.行程测量:动触头行程(行程)

    接触行程(开距)

    超行程

    过冲行程或反弹行程

    5.测量范围:直线传感器:50mm,测量范围:0-50mm,分辨率:0.1mm。

    可选配100-1000mm任意长度的直线传感器。

    旋转传感器:345о旋转传感器,测量范围:0-1000mm,分辨率:0.1о。

    6. 电流电阻范围:最大电流30A,分辨率:0.01A,电阻1000Ω,分辨率:0.01Ω。

    7.仪器电源 :AC 220V ± 10%;50Hz ± 10%

    8.直流电源输出:DC20~270V连续可调,DC220V≤ 20A(短时)。功率:4400W。

    9. 外触发触发电压:AC/DC10-300V,电流≤120A

    10.隔离开关或储能到位断路器测量范围:

    ⑴、电压输出:DC20~270V(可调);

    ⑵、电源输出时间:0.01-10秒(可设置);

    ⑶、断口信号最大采集时间为10秒;

    ⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数

    11.主机体积:360×260×170mm

    12.使用环境:  -20℃~+50℃

    13.相对湿度:≤90%









    使用说明

    ☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
    ☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
    ☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
    ☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;

    1. 为方便您更好的了解下载文件,正文以图片的形式提供其部分内容预览,如果需要完整版,请点击下载链接。

    2.推荐使用第三方专业下载工具下载,使用PDF阅读器阅读,如需WORD格式文件也可以联系我们。

    3.如果这个文件总是不能下载请联系我们或者留言,我们会第一时间为您处理。

    4.如果遇到什么技术问题,您可以拨打我们24小时服务热线:027-87409251  13871255353

    5.本站提供的说明书如用于商业用途,请告诉我们,谢谢合作!


    GKC-12F(断路器)高压开关综合测试仪说明书下载.pdf
