ZDC3310三通道直流电阻测试仪(带助磁)

产品用途

对带有中性点的大容量变压器高压侧A、B、C三相同时测量直流电阻。

产品特点

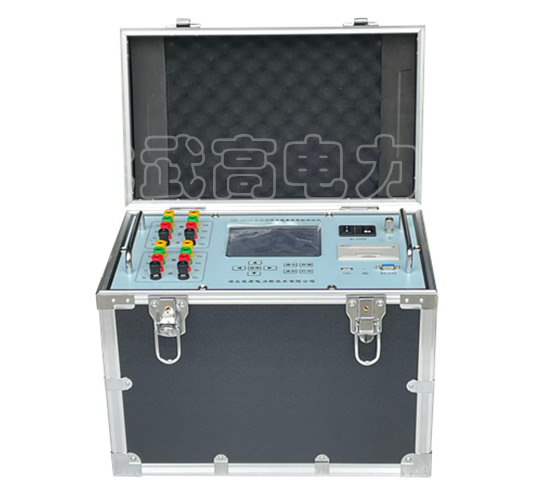

仪器采用立式机箱设计、超大液晶显示、适于现场使用,便于减震。

输出电流

三相测试:2*10A、2*5A、2*2A  单相测试:20A、1 0A、2A。

技术指标

分辨率最小可达0.1μΩ;测试范围500μΩ~。


客户服务热线

027-87409251

客户服务热线

13871255353

  • 产品介绍
  • 配置参数
  • 产品详情

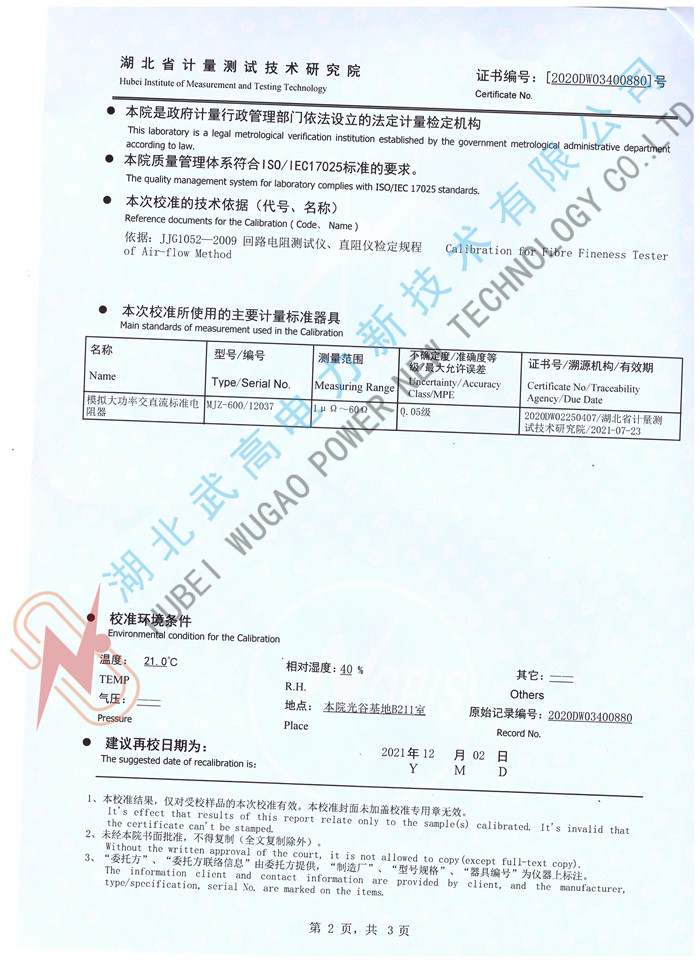

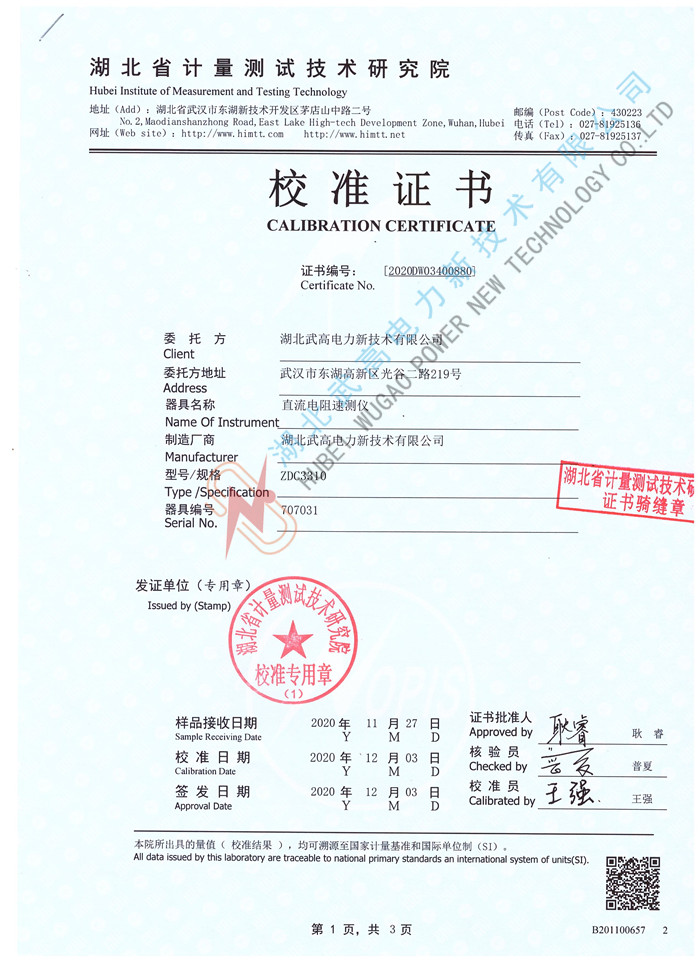

  • 质检证书
  • 操作视频
  • 使用说明
  • 技术方案
  • 故障处理

    产品概述 Overview

    变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。


    功能特点 Functional characteristics

    • 对星型接法有中性点引出的绕组测试时,仪器可以采取三相同时测量的方式测试A0、B0、C0相的直流电阻,大大节省测试时间;

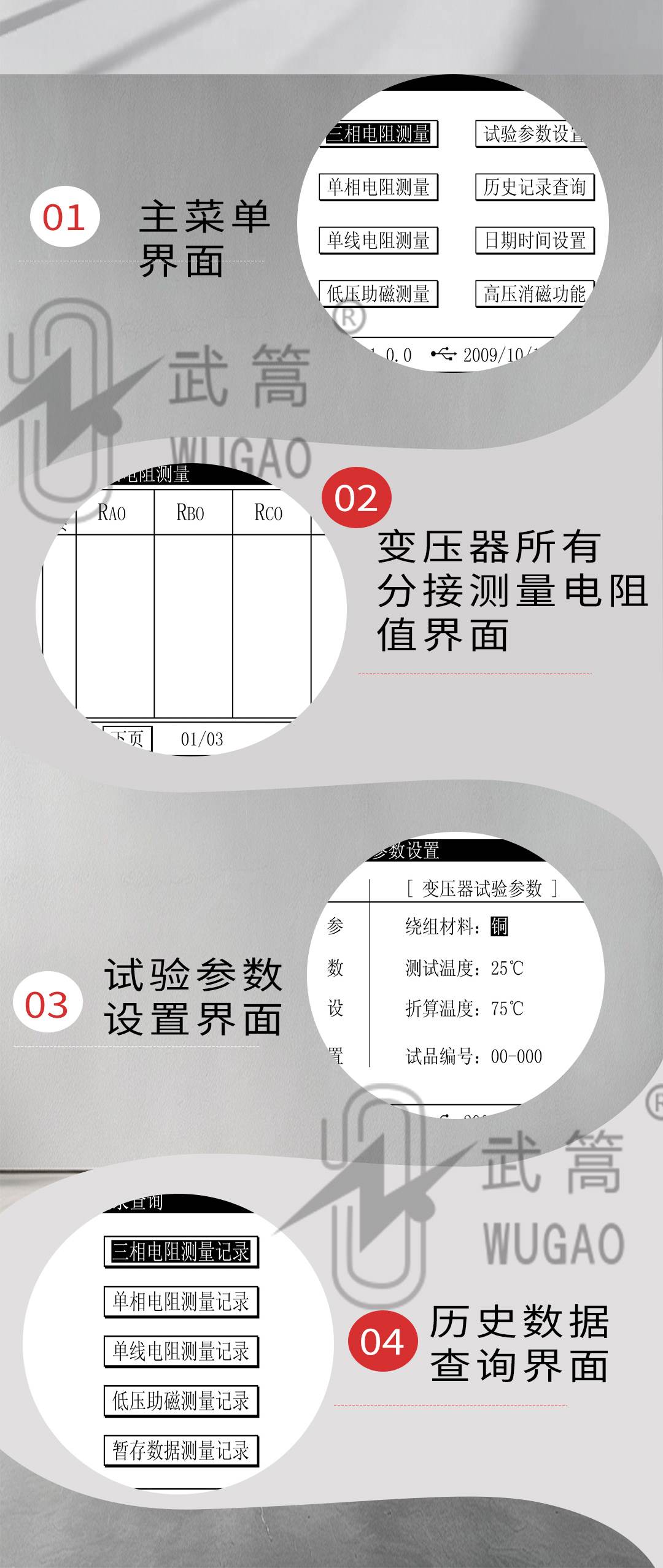

    • 显示、打印变压器的高中低压绕组的全部测试数据,并自动计算出三相不平衡率;

    • 具有完善的反电势保护功能;

    • 具有自动放电和放电指示功能,减少误操作,保证设备及人员安全;

    • 仪器可以永久存储测试数据500组,还可以使用优盘存储数据;

    • 仪器采用5.7寸超大液晶显示,可随时打印测试结果;

    • 仪器具有适用温度宽,精度高,防震,抗干扰,携带方便等特点。


    技术参数 Technical Parameter

    输出电流

    三相测试:2*10A、2*5A、2*2A

    单相测试:20A、10A、2A

    测试范围

    2*10A:500μΩ~500mΩ

    2*5A: 1mΩ~1Ω

    2*2A: 2.5mΩ~2.5Ω

    20A:  250μΩ~1Ω

    10A:  500μΩ~2Ω

    2A:   2.5mΩ~10Ω

    分 辨 率:0.1μΩ

    测量精度: ±(0.2%读数+2字)

    外形尺:420mm×250mm×340mm

    仪器重量: 15kg




    使用说明Instructions for use

    ☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;

    ☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;

    ☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;

    ☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
