您当前的位置： 首页 - 产品中心 - 蓄电池、互感器检测设备
产品功能

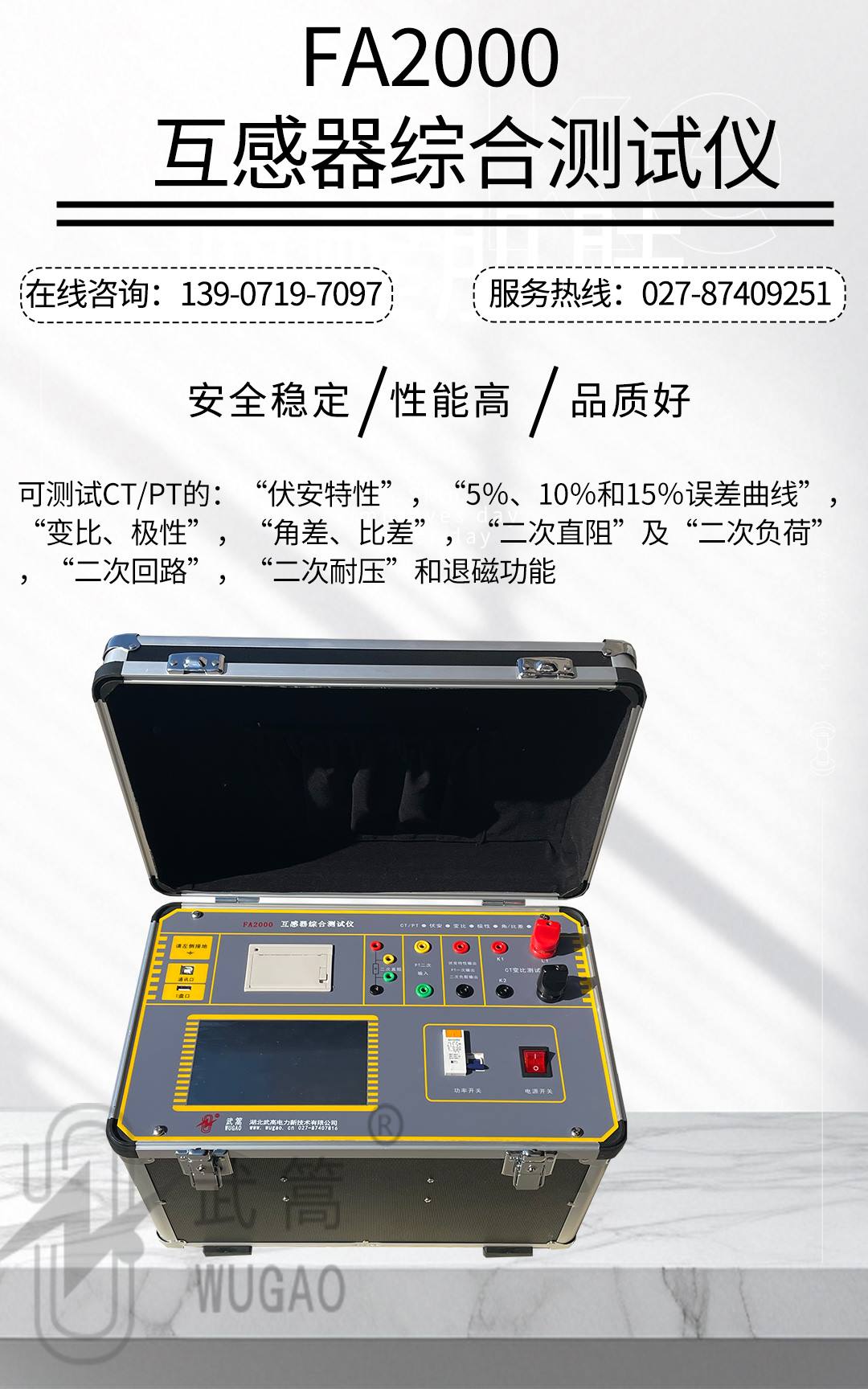

可测试CT/PT的:“伏安特性",“误差曲线”,“变比、极性”,“角差、比差”，二次（直阻、负载、回路、耐压）和退磁功能。
产品特点
大屏幕全汉化图形界面 、旋转鼠标操作、重量轻，仅重26Kg。
技术参数
CT输出最大电流0—600A/1000A(选配)；CT伏安输出最高电压：0-2500V；测量精度< 0.5%
附加功能
带有RS232通信接口、U盘接口、拐点自动计算等功能。
客户服务热线
027-87409251
客户服务热线
13871255353
主要特点 Main Features
－＝全自动型测试仪＝－
仅需进行简单的数字设定：设定最高测试电压、最大电流装置将自动从零逐步升压。测试全过程自动记录数据，并自动地将伏安特性曲线描绘并显示出来，省去手动调压、人工记录、整理、描曲线等烦琐劳动。
快捷、简单、精确、方便 。。。。。。
－＝功能全面＝－
可测试CT/PT的：“伏安特性”，“5％、10％和15％误差曲线”，“变比、极性”，“角差、比差”，“二次直阻”及“二次负载”，“二次回路”，“二次耐压”和退磁功能。
内设功能状态说明，无需说明书，极易操作、掌握。
－＝输出电压高、容量大＝－

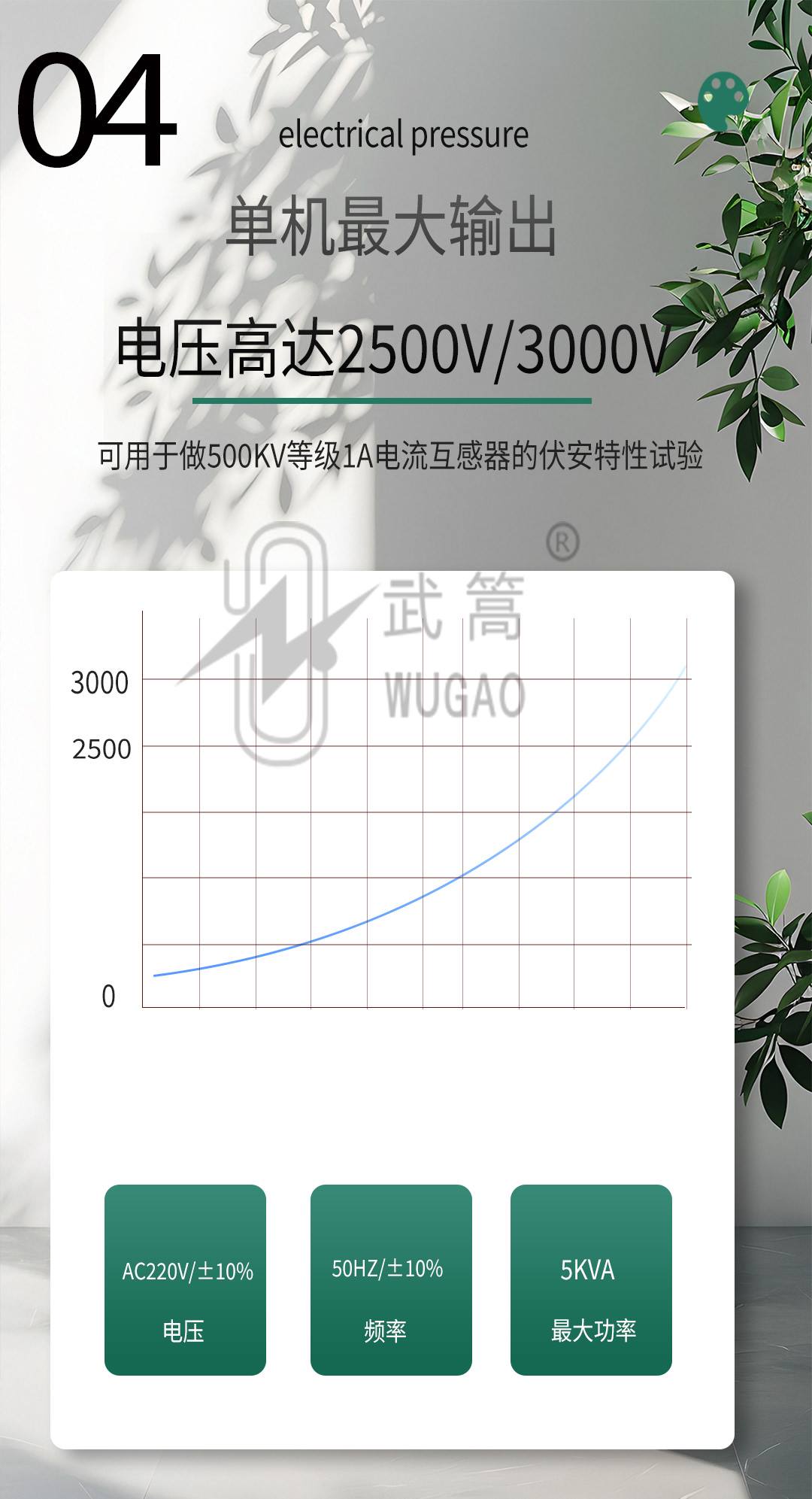

伏安特性试验：单机最大输出电压高达2500V，可用于做500KV等级1A电流互感器的伏安特性试验。变比测试：最大电流输出高达600A（需选配）。设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为500Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。
调压分辨率最小可以达到0.15V
－＝大屏幕全汉化图形界面 、旋转鼠标操作＝－
测试时直接显示伏安曲线图，坐标自动缩放，清晰美观，直观方便。
面板自带打印机，可随时打印曲线图及测试数据。
操作采用我公司独创的光电旋转鼠标进行。全面取消面板按键、开关、控制旋钮等各种常规控件。操作非常方便简单，只需左旋、右旋、点击，便可完成所有操作。
－＝附加功能全面＝－
带有大容量存储器，可存储2000组测试数据，数据掉电永不丢失；
具有完善的数据查询、浏览、打印、清空等功能。
拐点自动计算功能，试验数据筛选打印功能。
背光软件调整功能；自带日期/时间功能。
带有RS232通信接口，可以通过接口将数据上传至电脑保存、显示编辑、打印。
带有U盘接口，可通过接口将数据上传至U盘进行存储。
单机一体化，重量轻，仅重26Kg，方便携带，便于流动试验。
主要技术参数 Main Technical Specifications
输入电压 | 输出最高电压 | 输出最大电流 | 功 率 | 测量精度 | |||
CT伏安输出 | 220V | 0—2500V | 15A | 3KVA | < 0.5% | ||
PT伏安输出 | 220V | 0—330V | 15A | 3KVA | < 0.5% | ||
CT变比输出 | 220V | 0-7V | 0—600A/1000A(选配) | ――― | < 0.5% | ||
CT 变比测量 | 比值最高显示：999.9K:5/1 | < 0.5% | |||||
PT 变比测量 | 比值最高显示：999.9K:100、150、100/3、100/√3 | < 0.5% | |||||
直阻测量 | 最高测量阻值：0-20欧 | < 1% | |||||
角差 | 最小显示：0.01分精度：±10分 | 比差 | 最小显示：0.01%精度：<0.5% | ||||
二次通流 | 电流：0-200A时间：5分钟 | 二次耐压 | 电压：0-2500V时间：5分钟 | ||||
工作温度 | -10～55℃ | 工作电压 | AC220V（±20％）50HZ | ||||
测试仪主机体积 | 420×300×270 | 主机重量 | 26Kg | ||||
注意事项 Precautions
为避免触电或人身伤害，请遵循以下指南进行操作：
!为了保护设备及人身安全，做试验前请详细阅读使用说明书，严格按说明书要求操作。
! 勿将本仪器置于不平稳的平台或桌面上以防仪器跌落受损。
!装置工电源请不要超过AC220V（±20％）应选用15A 及以上的电源线。
!开电源时请先开电源开关，等到有画面出现后再推漏电保护器。
!做试验时请确保CT/PT的接线与原有接线断开且不接地。
!做PT伏安特性试验时，请确保一次绕组有足够的电气安全距离。
!做CT变比试验时，请确保二次绕组的接地线断开，其它二次绕组均短接。
!做PT变比试验时，请确保二次绕组的接地线断开，其它二次绕组均断开。
!做伏安特性或变比试验时，如连续试验时间太长，请适当予以休息冷却，以免装置过热烧坏。
!仪器左/右侧壁面的园孔为通风散热而设，为保证仪器正常工作，请勿堵塞。
!作为安全措施，该仪器配有保护接地端子，试验之前应将装置面板上接地端子可靠接地。
!不要让任何异物掉入机箱内，以免发生短路。
!主机CT/PT每项功能可保存1000组，共2000组数据。仪器掉电后数据永不丢失。
!数据快存满时请及时打印或上传至U盘或电脑保存。
!用U盘转存试验数据时，须等保存完毕方能拔出U盘，否则数据转存不成功，可能导致数据遗失。
!请勿随意删除主机保存的历史试验记录，避免造成试验数据丢失。
!在试验中请不要插拔试验线,如果遇到不正常现象时请及时关闭电源重启下仪器。
如果遇到什么技术问题，您可以拨打我们24小时服务热线：027-87409251 13871255353
