仪器优点
该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。
产品用途
既可以测单相的电容也可以测三相的电容。
技术参数
电容测量范围0. 1μF ~ 3,300μF;电流测量范围:0~20A;电感测量范围:50mΩ~20KΩ
测量精度
电容测量精度:±1%;电感测量精度:±(3.0%读数+0.001)。
客户服务热线
027-87409251
客户服务热线
13871255353
概述 overview

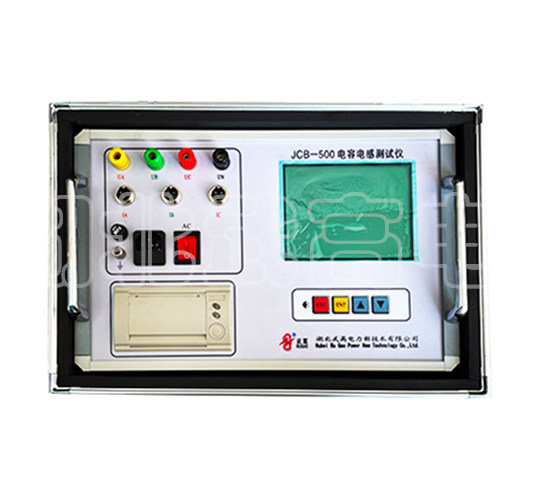

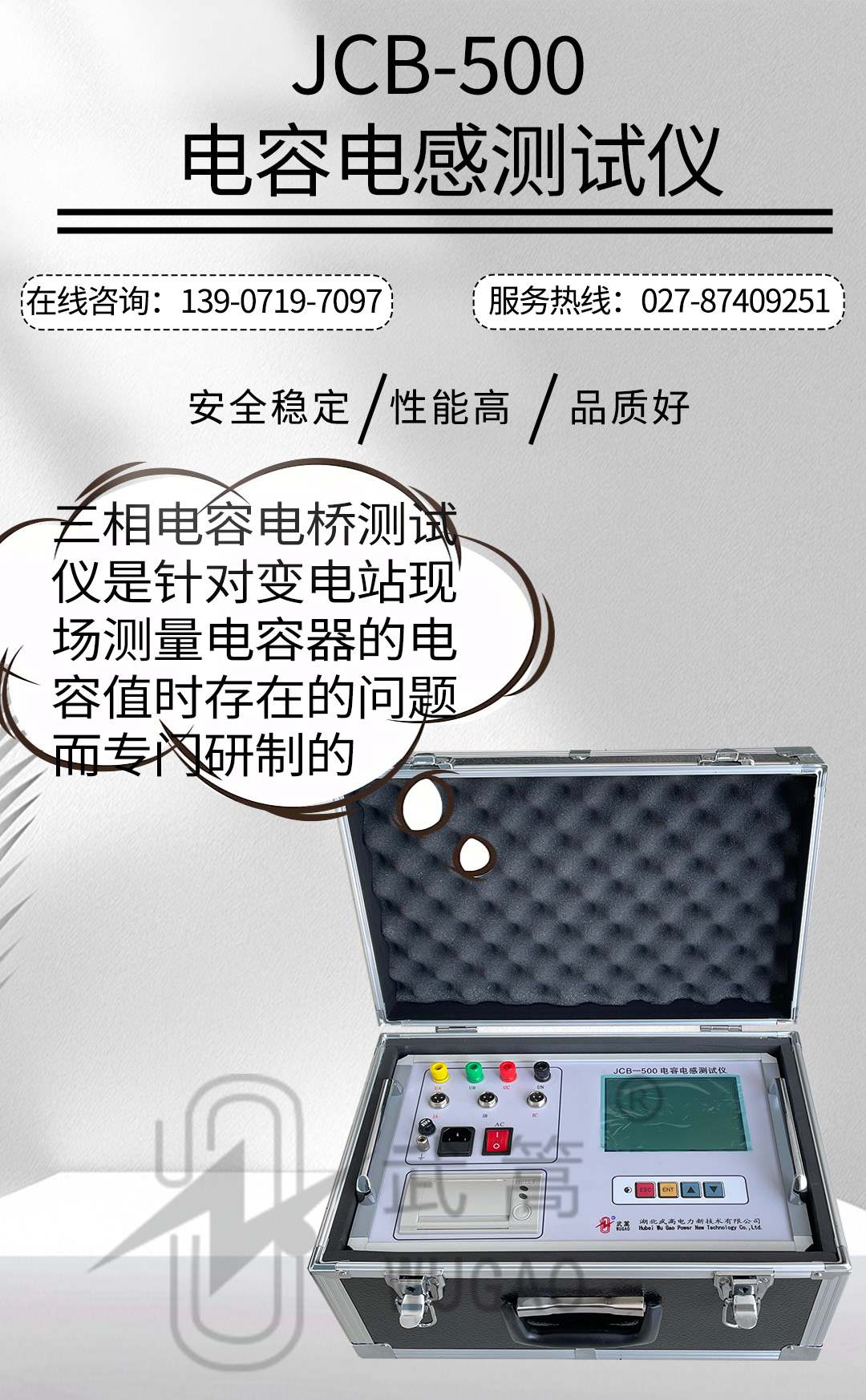

JCB-500三相电容电感测试仪又名三相电容电桥测试仪,是针对变电站现场测量电容器的电容值时存在的问题而专门研制的,它着重解决了以下问题:
(1) 现场测量电容器需拆除连接线,不仅工作量大而且易损坏电容器;
(2) 电容表输出电压低而导致故障检出率低。
该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。
(3) 测量电抗器电桥量。
技术参数 Technical Parameter
1、仪器测量范围及精度:
a.电容测量
可测电容范围:0. 1μF ~ 3,300μF
可测容量范围:5 ~ 20,000kvar
测 量 精 度:±(1.0% 读数+0.02μF)
分辨率:0.001μF
b.电流测量
电流测量范围:0~20A
测 量 精 度:±(3.0%读数+0.05A)
分辨率:0.01A
c.电桥测量
电桥测量范围:
小电桥方式0.1mH~5mH;
大电桥方式5 mH~50H
感抗测量范围:50mΩ~20KΩ
测 量 精 度:±(3.0% 读数+0.05mH)
分辨率:0.01 mH
d. 电阻测量范围:
电阻测量范围:小电阻方式50mΩ~1Ω
大电阻方式1Ω~20KΩ
测 量 精 度:±(3.0% 读数+0.05Ω)
分辨率:0.01 Ω
2、工作电源:
额定电压:工频220V±10%
额定频率:50Hz
额定输出:2V/20V/500VA
3、仪器的正常工作条件:
环境温度:-10℃ ~ +50℃
相对湿度:≤90%
4、显示打印方式 :

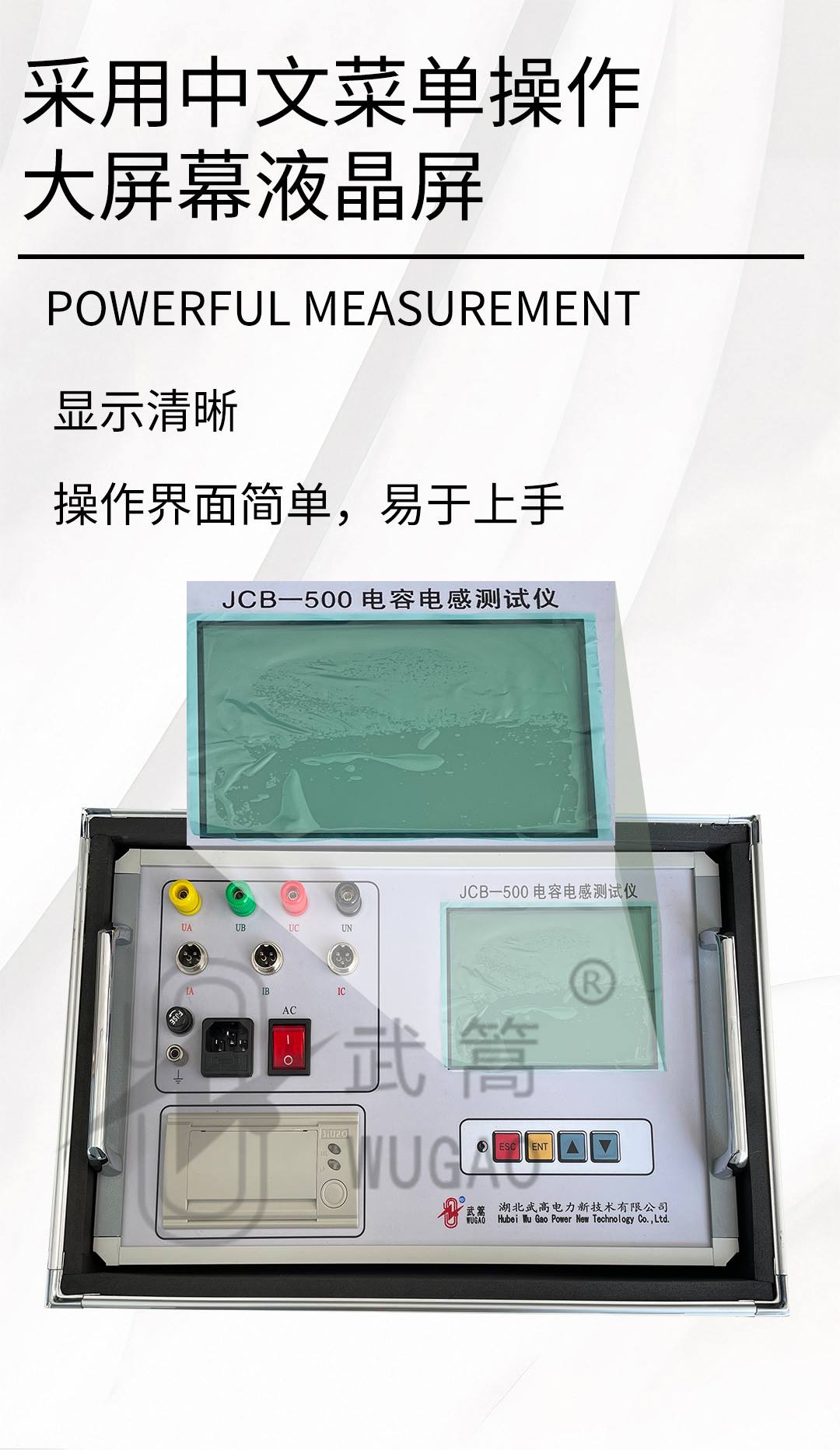

液晶显示屏全汉字显示
面板式高速打印机
5、外 形 / 重 量 :370×260×220 mm / 15 kg
使用说明Instructions for use
☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
