产品用途
专为水内冷发电机进行泄漏电流和直流耐压试验使用。
产品优点
采用中频倍压回路,采用特殊屏蔽、隔离和接地措施。
产品参数
输出电压至80kV;输出电流至200mA;输出功率至16000W。
技术指标
过压整定误差、电压稳定度均≤1.0%;纹波系数≤3.0%。
客户服务热线
027-87409251
客户服务热线
13871255353
简 介 Introduction to the

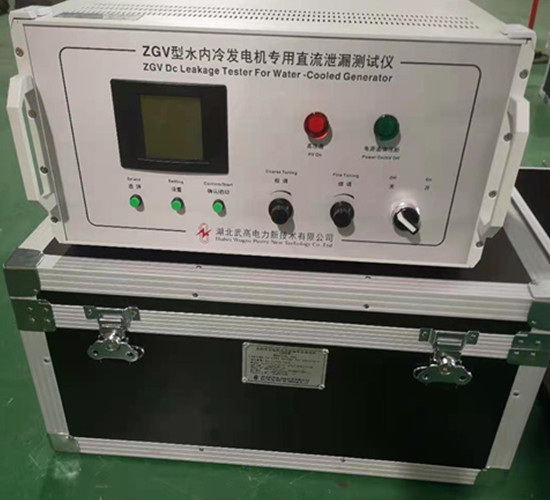

ZGV/T系列大容量直流高压发生器的设计制造是专为水内冷发电机进行泄漏电流和直流耐压试验使用,设计制造的指导思想是以下几点:
1、 由于大型水冷发电机绕组传导电流很大,在试验电压下要20-150mA左右不等。如果没有足够容量的直流高压发生器,无法升压。
2、 目前国内的直流高压试验器输出电流一般都在10mA以内,输出电流200mA的高压发生器属于空白。
3、 直流试验对一般高压电气设备而言,能发现其绝缘的贯穿性缺陷,而对电机来说,它能独特发现它的局部绝缘缺陷(定子线卷端部绝缘)这是其它试验无法替代的。
4、 为能对水内冷发电机组的准确测量泄漏电流,ZGV/T系列高压发生器特别设计了各种干扰电流的补偿回路试验时可完全排除杂散电流和汇水管的极化电势干扰的影响,真正测到试品的电流。
ZGV/T型系列直流高压发生器采用中频倍压电路。率先应用最新的PWM脉宽调制技术和大功率IGBT器件。并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式并能承受额定电压放电而不损坏。
主要参数 Parameters
技术参数 | 50/100 | 50/120 | 60/150 | 60/200 | 80/200 | ||
输出电压kV | 50 | 50 | 60 | 60 | 80 | ||
输出电流mA | 100 | 120 | 150 | 200 | 200 | ||
输出功率W | 5000 | 6000 | 9000 | 12000 | 16000 | ||
电压测量误差 | ≤1.0% ±1个字 | ||||||
电流测量误差 | ≤1.0% ±1个字 | ||||||
过压整定误差 | ≤1.0% | ||||||
纹波系数 | ≤3.0% | ||||||
电压稳定度 | ≤1.0% | ||||||
电源电压 | AC220V | AC380V(三相四线) | |||||
机箱重量 | 25.0kg | 25.0 kg | 25.0kg | ||||
倍压重量 | 45.0kg | 65.0kg | 70.0kg |
安 全 警 告 Security alert
使用直流高压发生器必须具有“高压试验上岗证”的专业人员。
使用本仪器必须按《电力安规》168条规定,并在工作电源进入试验器前加装两个明显断开点。当更换试品和接线时应先将两个电源断开点明显断开。
试验前请检查所有试验接线是否接好。试验回路接地线应按本指南(图5)所示一点接地。
对大电容试品的放电应用ZGV专用放电电阻棒对试品放电。放电时不能将放电棒立即接触试品,应先将放电棒逐渐接近试品,至一定距离空气间隙开始游离放电,有嘶嘶声。当无声音时可用放电棒放电,最后直接接上地线放电。.
直流电压在200kV及以上时,尽管试验人员穿绝缘鞋且处在安全距离以外区域,但由于高压直流离子空间电场分布的影响,会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等,否则会有轻微电击现象,此现象在干燥地区和冬季较为明显,但由于能量较小,一般不会对人体造成伤害。
