产品用途
仪器可以同时进行8只绝缘靴或绝缘手套的耐压试验，并测量每只试品的泄漏电流。
设备组成
耐压试验装置控制台、循环注水绝缘靴手套泄漏电流测试台、100KV试验变压器各1台。
产品优点
采用计算机集中控制，试验系统与循环注水绝缘靴手套泄漏电流测试台配合完成测试。
系统参数
输入电流量程50A；输出电压100KV；泄漏电流量程30mA
客户服务热线
027-87409251
客户服务热线
13871255353
概 述 Overview
绝缘靴和绝缘手套是电力系统操作和检修必备的安全防护用具，DL/T1476《电业安全工器具预防性试验规程》规定了绝缘靴及绝缘手套等常用安全工器具的试验方法和周期。绝缘靴及绝缘手套耐压试验，周期为半年，试验过程中不允许击穿，同时绝缘靴泄漏电流不大于限定值。
仪器采用多路高压泄流测量专利技术和无线数据通讯技术，实现了安全测量高压泄漏电流的目的。通过本技术的应用，测试仪与高压系统完全隔离，不仅可以精确测量多路高压泄漏电流，而且确保了试验人员的人身安全。
为了提高工作效率，一次可以同时进行8只试品的试验，为避免重复试验，采用高压分断专利技术，试验过程中可以将击穿的试品脱离高压试验系统，没有击穿的试品继续试验直到完成试验。
为了准确测量验电器的启动电压，必须建立一个均匀电场。根据电力行业标准DL740《电容型验电器》设计开发了遥控电动验电器测试支架。

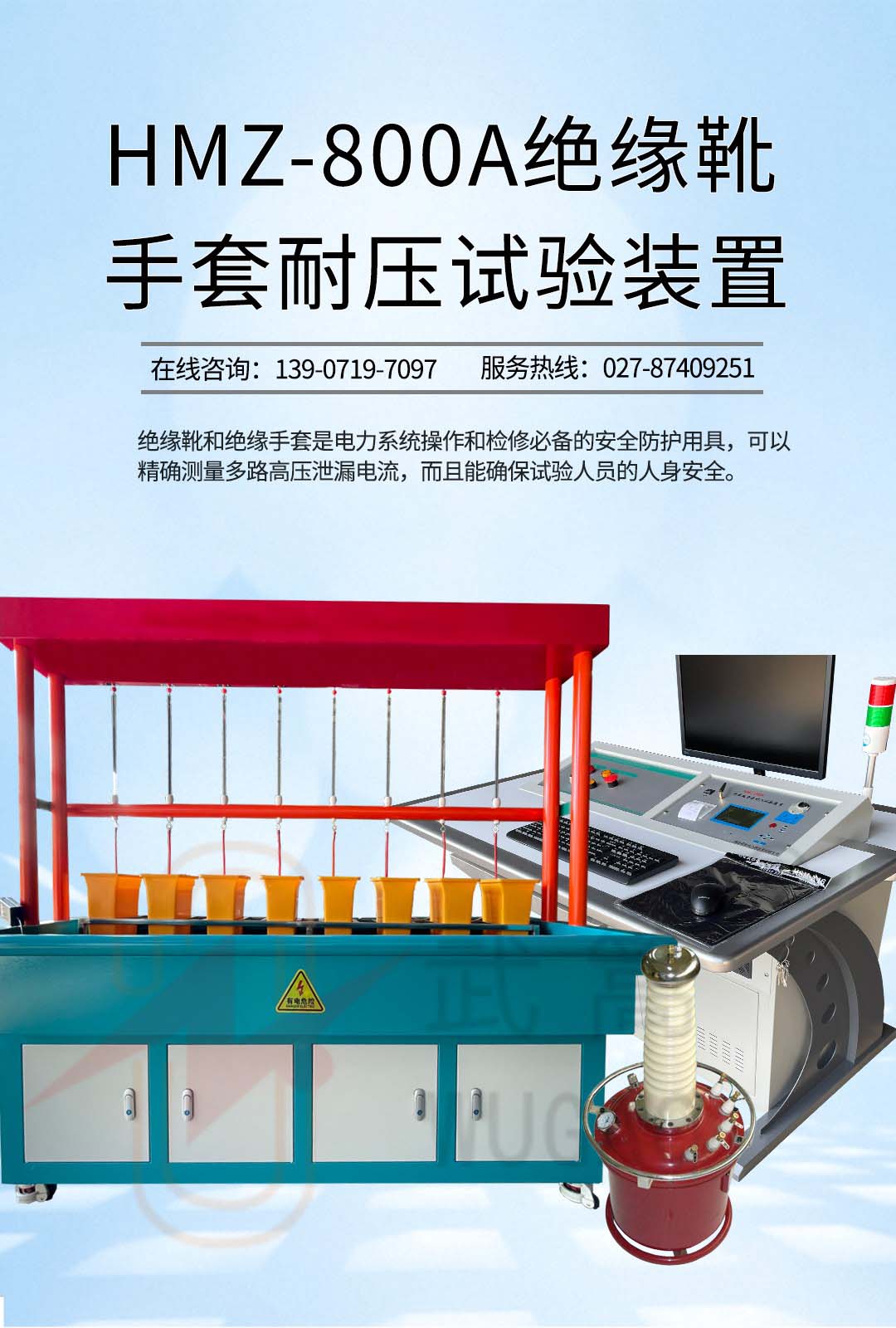

安全工器具成套试验设备以HMZ-800A绝缘靴手套耐压试验装置、试验变压器组成的试验系统为核心，配备HMZ-800AYW循环注水绝缘靴手套泄漏电流测试台等设备完成多项测试任务。

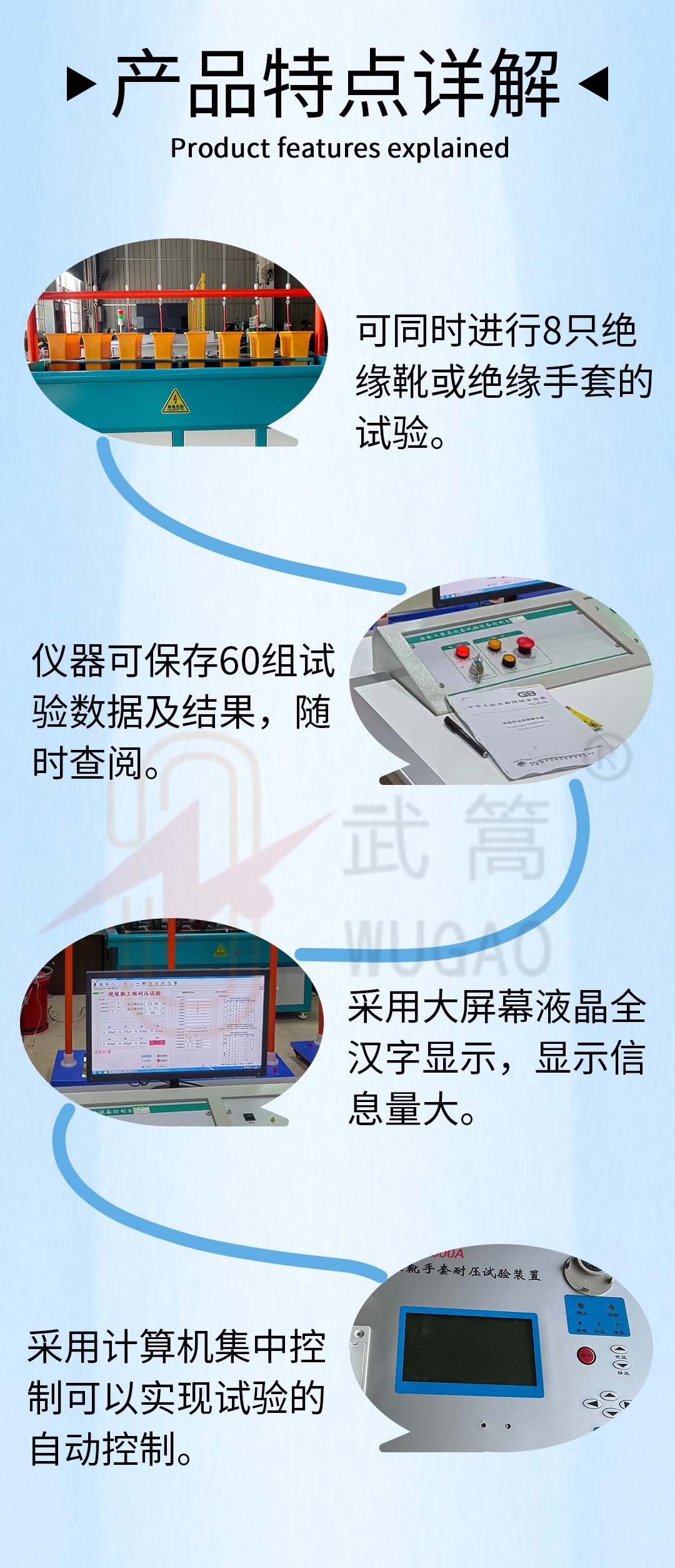

主要功能 major function
采用计算机集中控制可以实现试验的自动控制，同时建立数据库自动出具测试报告。
同时进行8只绝缘靴或绝缘手套的试验，分别测量泄漏电流。

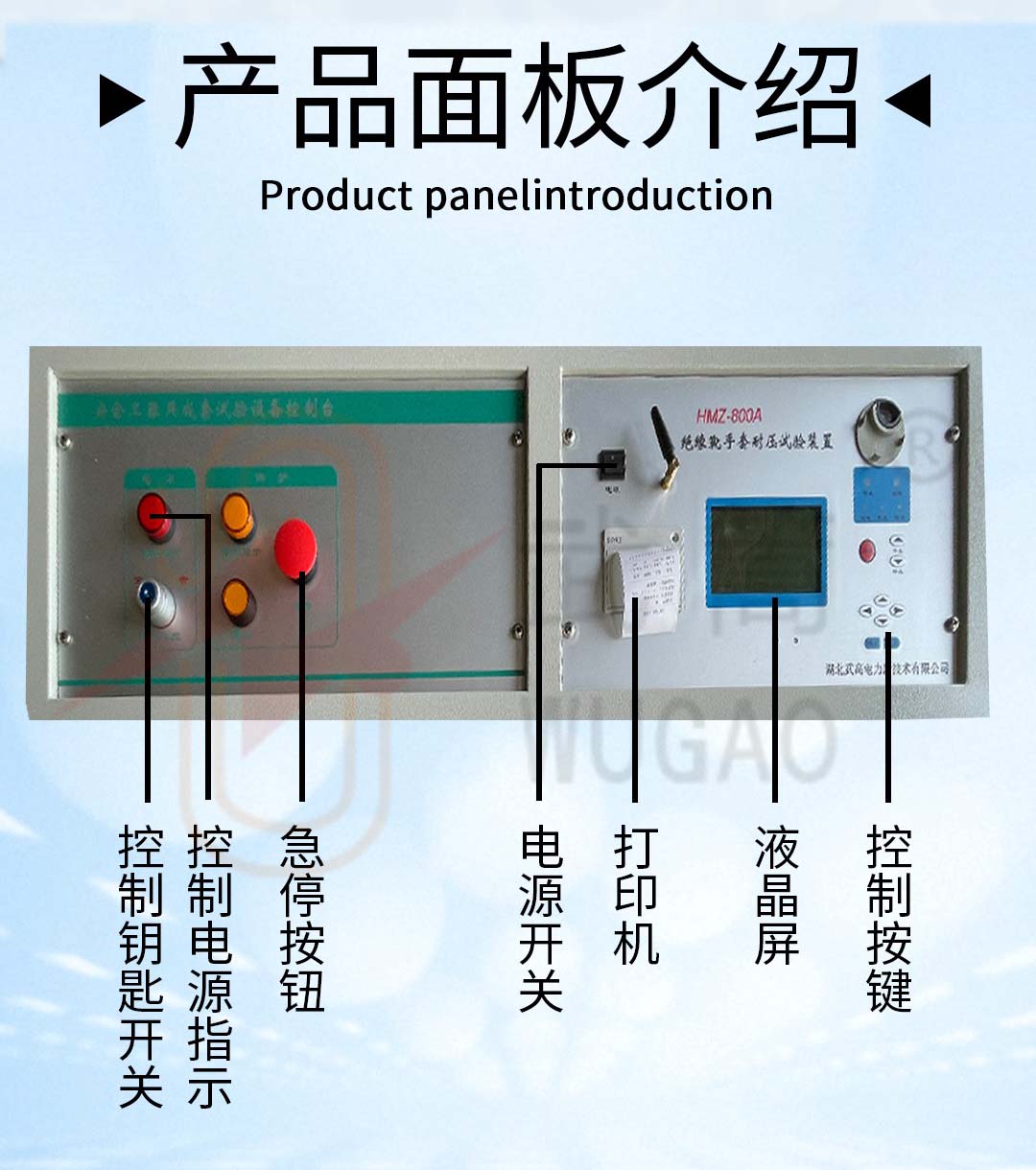

采用大屏幕液晶全汉字显示，显示信息量大，一屏同时显示8路高压泄漏电流、试验电压、电流、计时时间等参数。
可测量试验电压、试验变压器一次电流等参数。
采用无线通讯专利技术，使操作台与高压系统彻底隔离，确保试验人员安全。
全自动进行耐压试验。试验开始后，仪器自动合闸以国标要求升压速度自动升压，升至预定电压开始计时并保持试验电压，时间到自动降压至零并断电，同时显示各试品泄漏电流并自动保存试验结果。
每路试品均具备高压分断机构，当任意一路击穿时，该路试品将自动脱离高压，不影响试验的进行。
具有过压、过流保护功能。
具有高压危险警示灯显示。
仪器可保存60组试验数据及结果，随时查阅。
实时日历时钟功能。
试验系统与HMZ-800AYW循环注水绝缘靴手套泄漏电流测试台配合完成绝缘靴、绝缘手套测试。
设备组成 Equipment Composition
HMZ-800A绝缘靴手套耐压试验装置
（本文中简称控制台） 1台

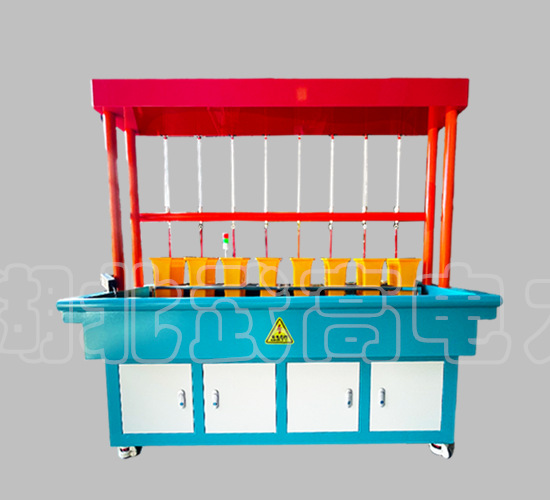

HMZ-800AYW循环注水绝缘靴手套泄漏电流测试台
（本文中简称绝缘靴手套测试台） 1台

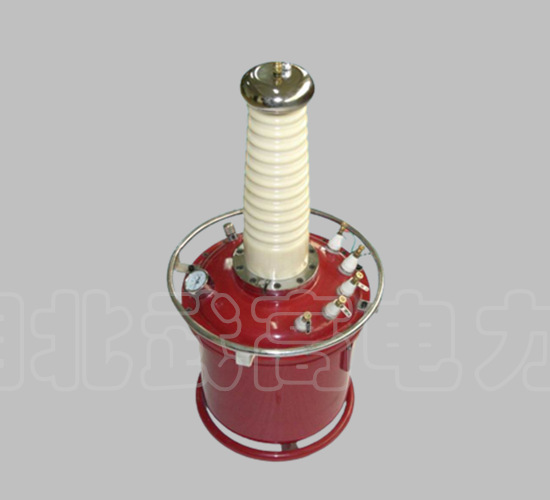

YD-10/100试验变压器（选配件） 1台
计算机（安装于控制台） 1台
主要技术参数 Main technical parameters
额定输出电压：100 kV（绝缘靴、绝缘手套试验）
额定容量： 10 kVA
输出电压量程：100.0 kV（250V）
电压测量误差：＜1.0 %U+0.1%Umax
其中U为示值，Umax为量程上限值
输入电流量程：50.0 A
电流测量误差：＜0.5%I+0.05%Imax
其中I为示值，Imax为量程上限值
绝缘手套测试台：
测 试 工 位：8
泄漏电流量程：30.0mA
泄漏电流测量误差：＜1.0%I+0.1Imax
泄漏电流分辨率：0.01 mA

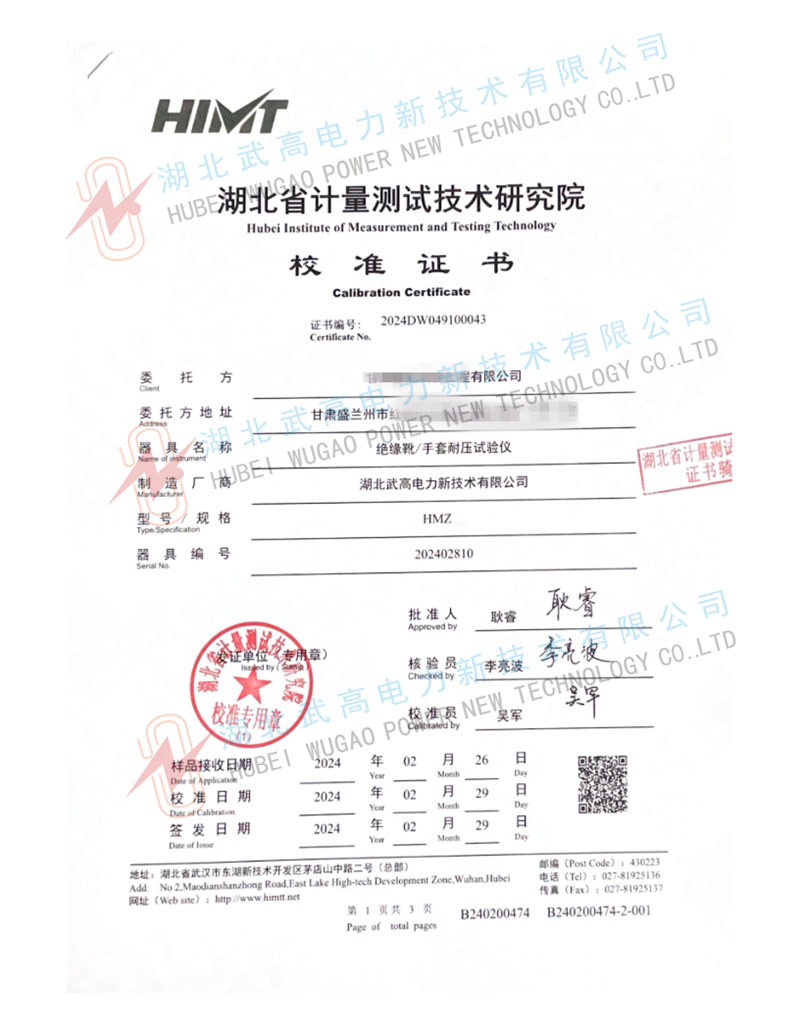

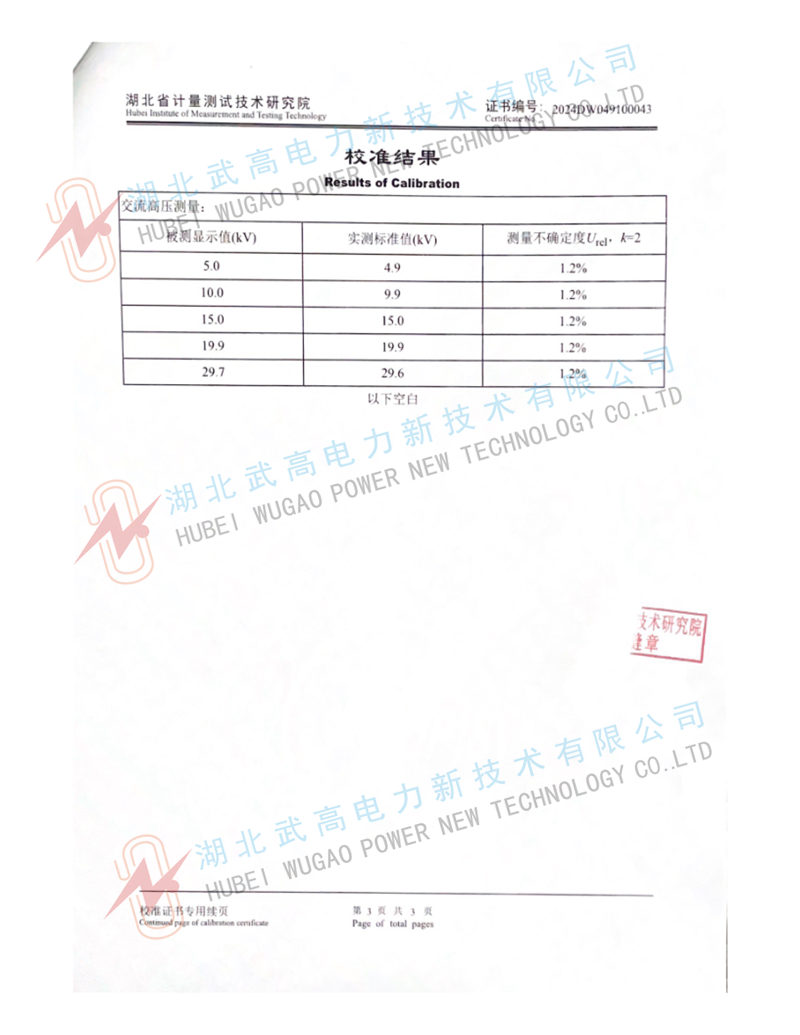

以下为相关产品校准报告 Calibration report
使用说明Instructions for use
☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
