TAG8000高压无线核相仪





产品用途

能对220V～550kV的电压线路全智能核相，同时用于验电、相序测试，变压器组别判断等。

产品别称

全智能无线高压语音核相仪、无线高压核相器，简称核相仪或核相。

产品组成

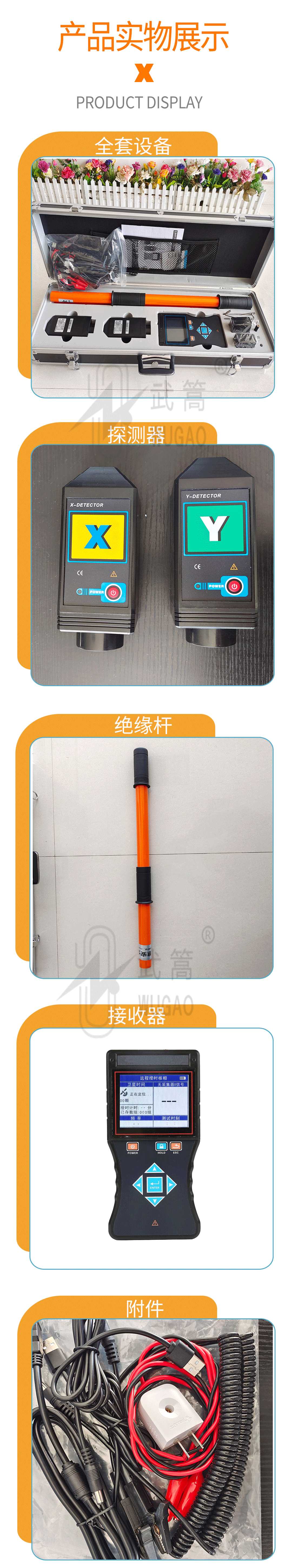

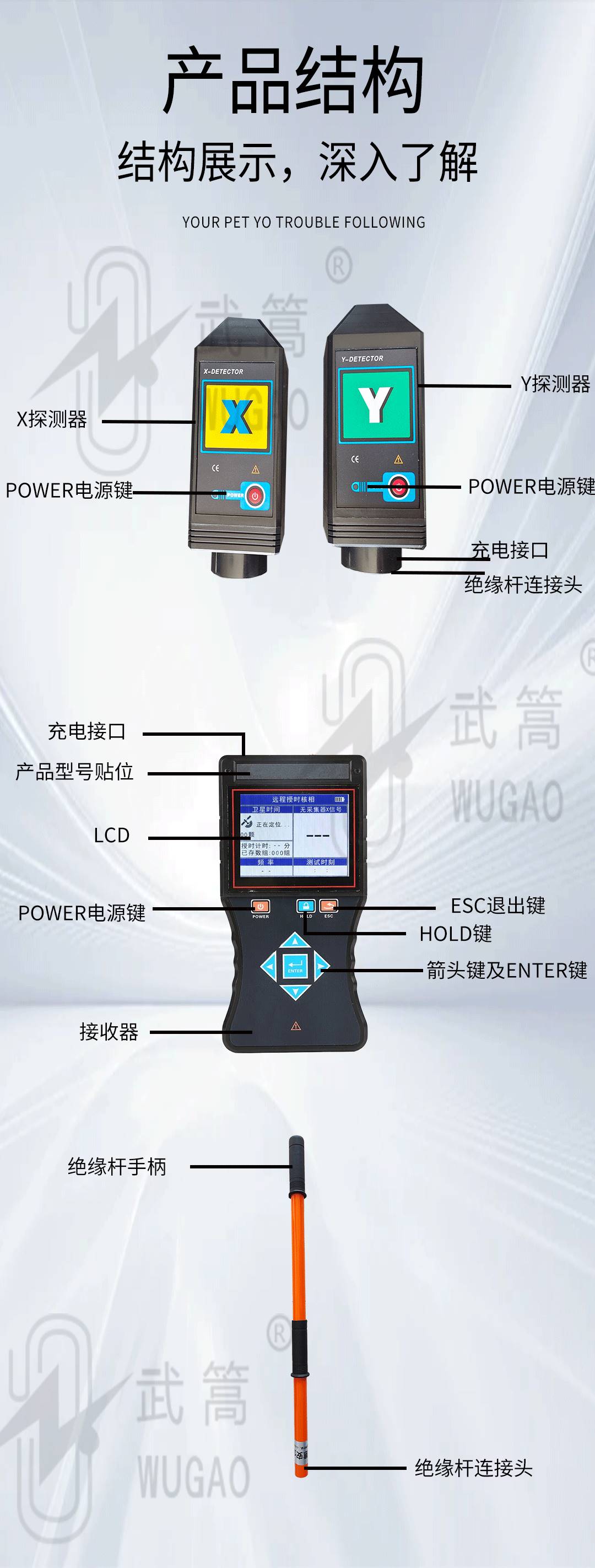

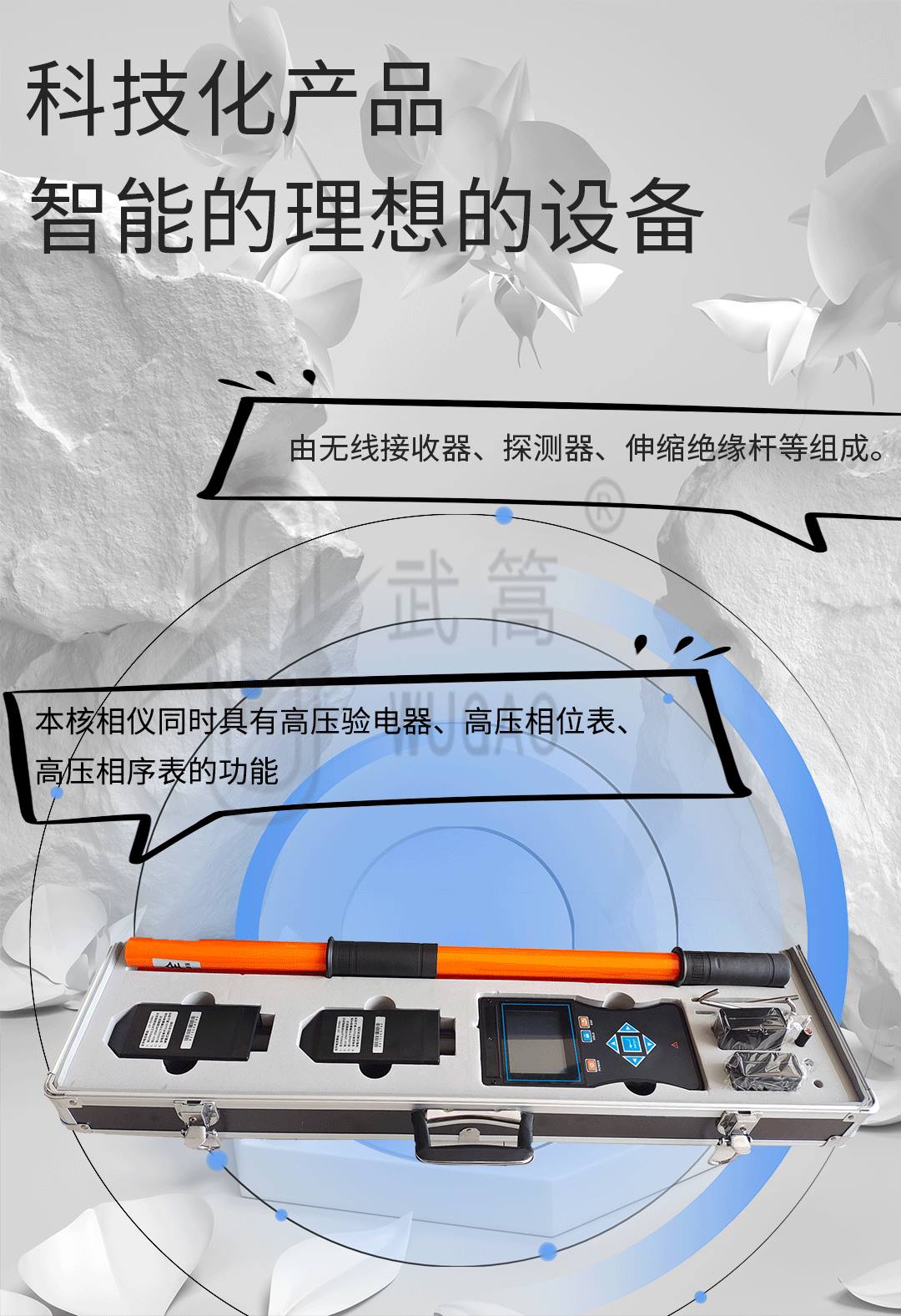

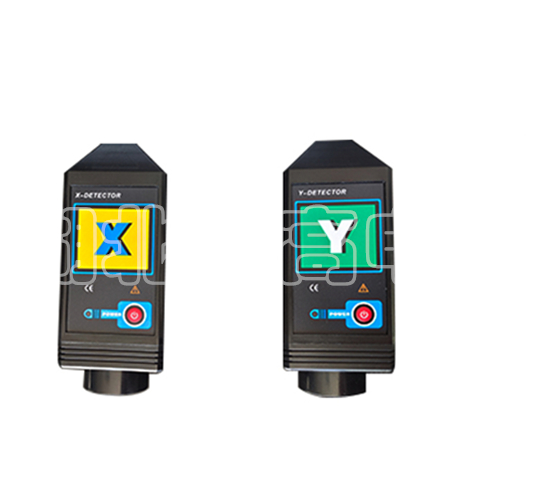

由无线接收器、探测器、伸缩绝缘杆等组成。

产品优点

无需直接接触高压导线，语音提示，清晰直观。

客户服务热线

027-87409251

客户服务热线

13871255353

QQ:1301955770

QQ:1931151360

产品介绍
配置参数
产品详情

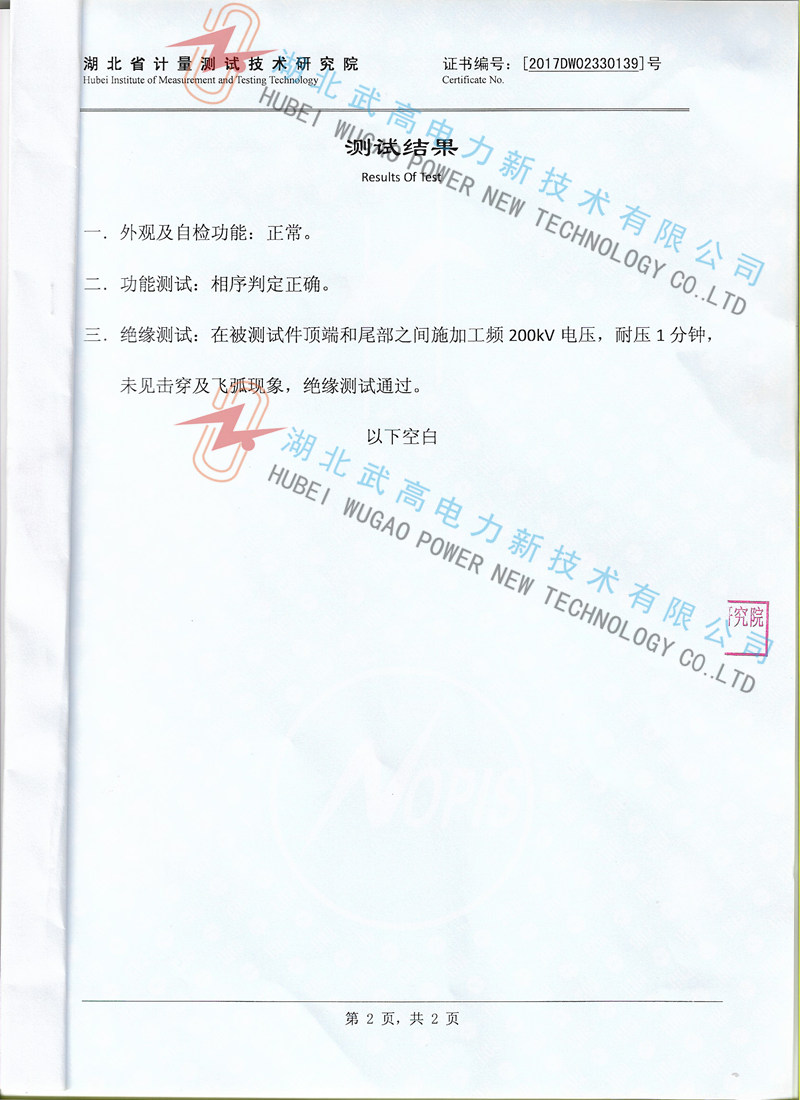

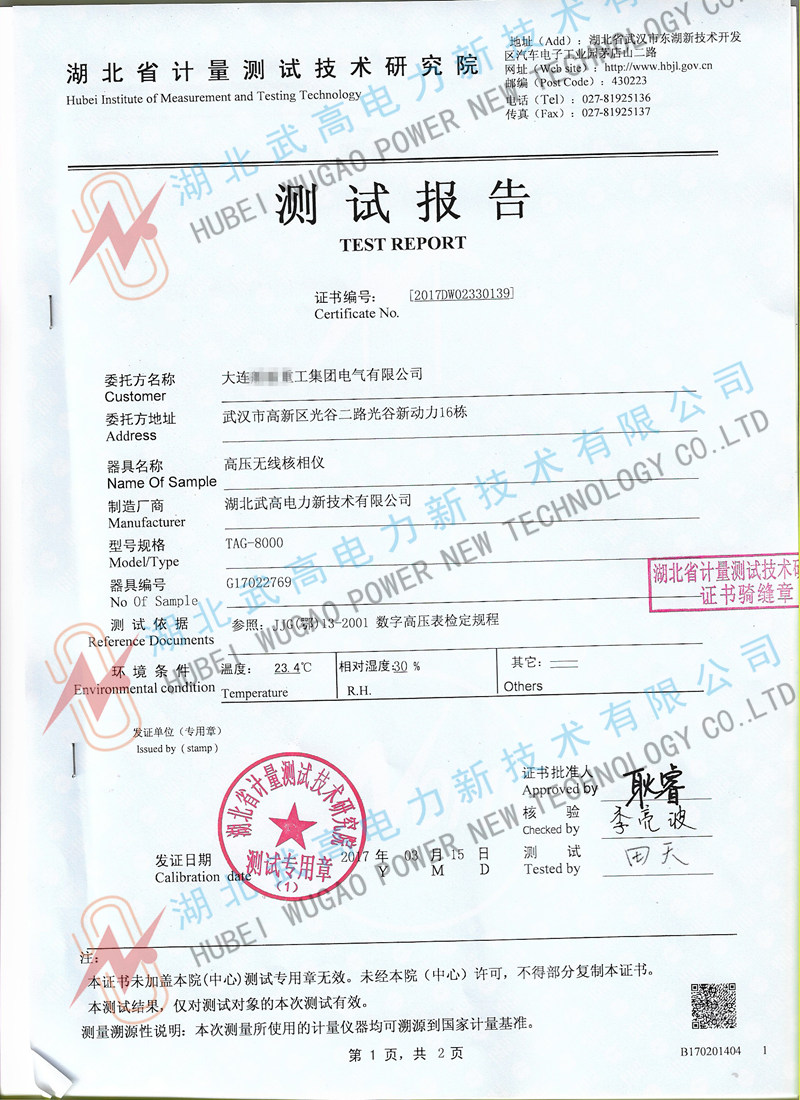

质检证书
操作视频
使用说明
技术方案
故障处理

产品简介 Product Introduction

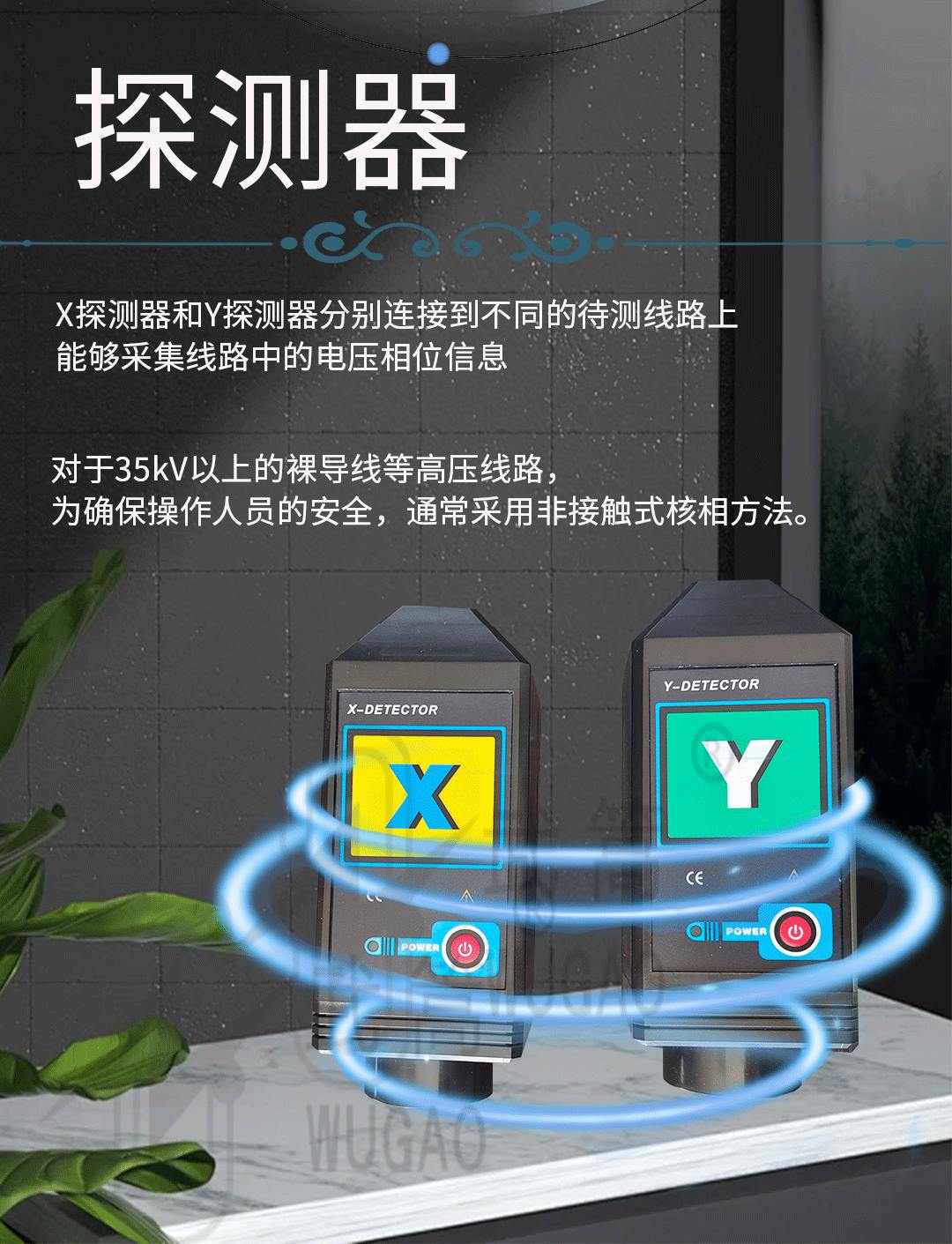

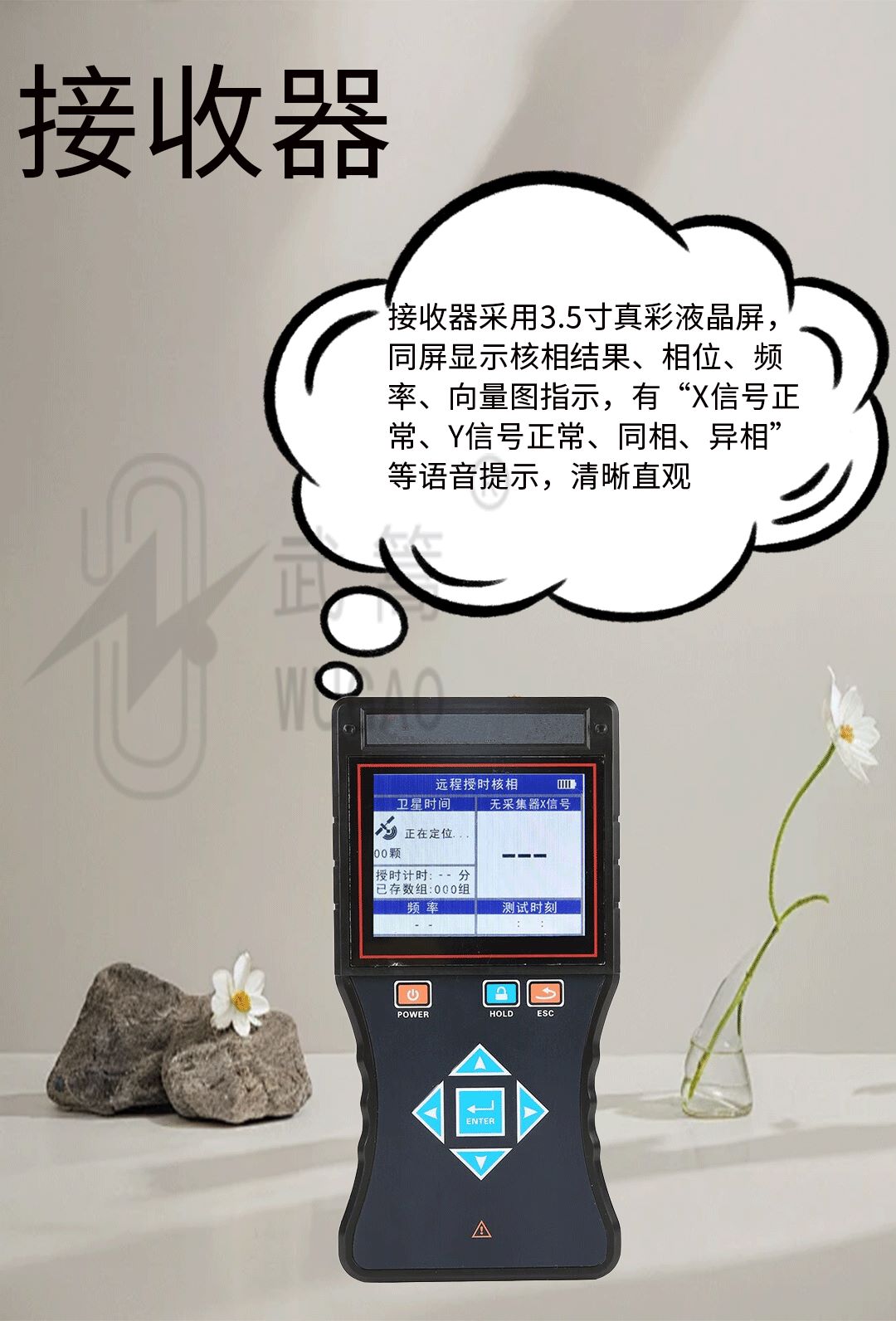

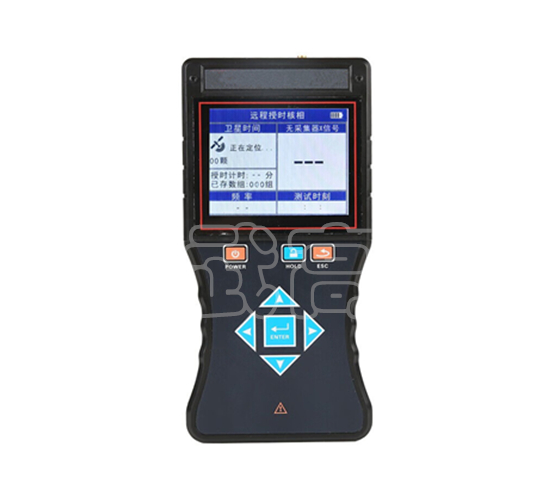

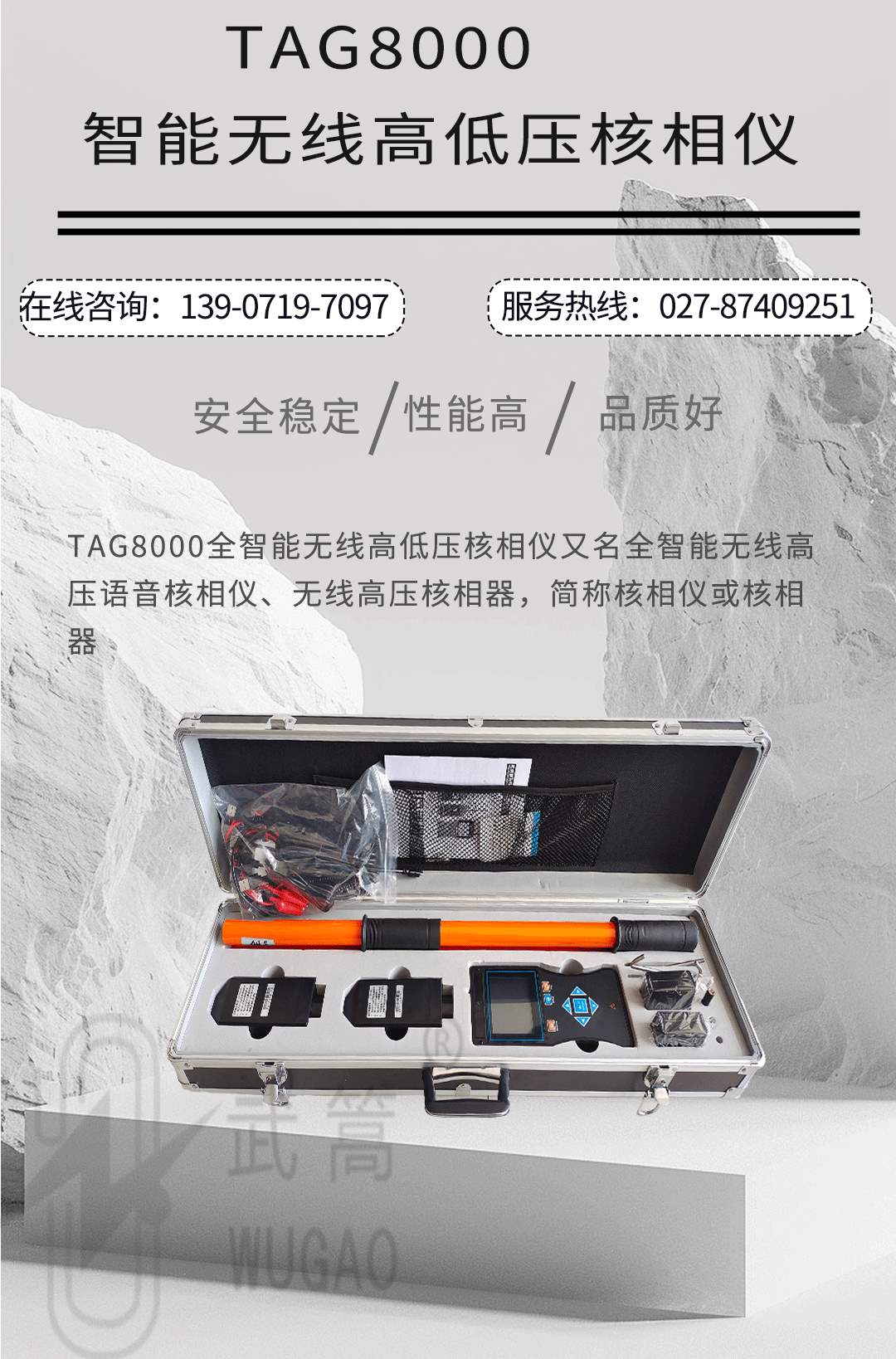

TAG8000全智能无线高低压核相仪又名全智能无线高压语音核相仪、无线高压核相器，简称核相仪或核相器，由无线接收器、探测器、伸缩绝缘杆等组成。接收器采用3.5寸真彩液晶屏，同屏显示核相结果、相位、电压、频率、向量图指示，有“X信号正常、Y信号正常、同相、异相”等语音提示，清晰直观。空旷地面核相距离可达160m远，能对1V～550kV的电压线路全智能核相，其中35kV及以下的裸导线可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加安全！本核相仪同时具有高压验电器、高压相位表、高压相序表的功能，可以用于验电、相序测试，变压器组别判断等。

技术规格 technical specifications

功能	高低压无线语音核相、频率、相位、相序、验电测试
电源	接收器： DC 7.4V 3000mAH可充锂电池探测器： DC 3.7V 1000mAH可充锂电池 USB充电接口，连续工作约10小时
传输方式	315MHz、433MHz无线传输
核相距离	最大约160m
显示模式	3.5寸真彩液晶屏显示
量程	核相电压等级：AC 1V～550kV
	相位：0.0°～360.0°
	电压：1kV～35kV
	频率：45Hz～75Hz
分辨率	0.1°；0.1Hz；1V
精度(23℃±5℃，80%RH以下)	相位：≤±10°
	电压：±15%±5dgt（1kV～35kV，高压架空线路，其它应用误差±25%±5dgt）
	频率：≤±2Hz
相别定性	同相:－30°～30°；异相: 90°～150°和210°～270°
语音功能	同相、异相、X信号正常、Y信号正常等语音功能
绝缘杆尺寸	拉伸后长约3.2m；收缩后长约0.6m
数据存储	9999组
核相方式	接触核相：35kV以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)
	非接触核相：35kV以上裸导线，或110kV以上线路采用非接触核相，逐渐靠近该导线。(带绝缘杆操作)
	辅助接地线测量：低于100V时，如果测量结果不稳定，则需要使用辅助接地线与接地点相连接,增强信号
验电指示	探测器“嘟--嘟--嘟”蜂鸣声
换档	自动换档
采样速率	2次/秒
仪表尺寸	探测器：长宽厚145mm×60mm×50mm
仪表尺寸	接收器：长宽厚207mm×101mm×45mm
背光控制	按上下箭头键调整背光亮度
感应强度控制	根据感应的电场强不同，探测器能自动控制放大倍数，便于排线密集场所核相
数据保持	测试模式下按HOLD键保持数据，再按HOLD键取消保持
退出功能	按ESC键退出当前功能界面，返回上级目录
数据查阅	按ENTER进入数据查阅模式后，按箭头键翻阅所存数据
无信号指示	当接收器没有收到发射信号时动态显示“----”符号
自动关机	开机约15分钟后，仪表自动关机，以降低电池消耗
电池电压	当电池电量不足时：探测器：电源指示灯慢闪，提醒充电；接收端：电池电压低符号显示，提醒充电
额定电流	探测器：20mA max；接收器：200mA max
仪表质量	探测器：342g(含电池)
	接收器：450g(含电池)
	绝缘杆：0.5 kg(1根)
	总质量：5.61kg(含仪表箱)
工作温湿度	-10℃～40℃；80%Rh以下
存放温湿度	-10℃～60℃；70%Rh以下
干扰	无特强电磁场；无433MHz 、315MHz同频干扰
绝缘强度	绝缘杆：AC 110kV/rms(绝缘杆全部拉伸后，两端之间)
	探测器：2000V/rms(外壳两端之间)
	接收器：2000V/rms(外壳两端之间)
适合安规	GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求
适合安规	符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准
