产品功能
具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能。
产品组成

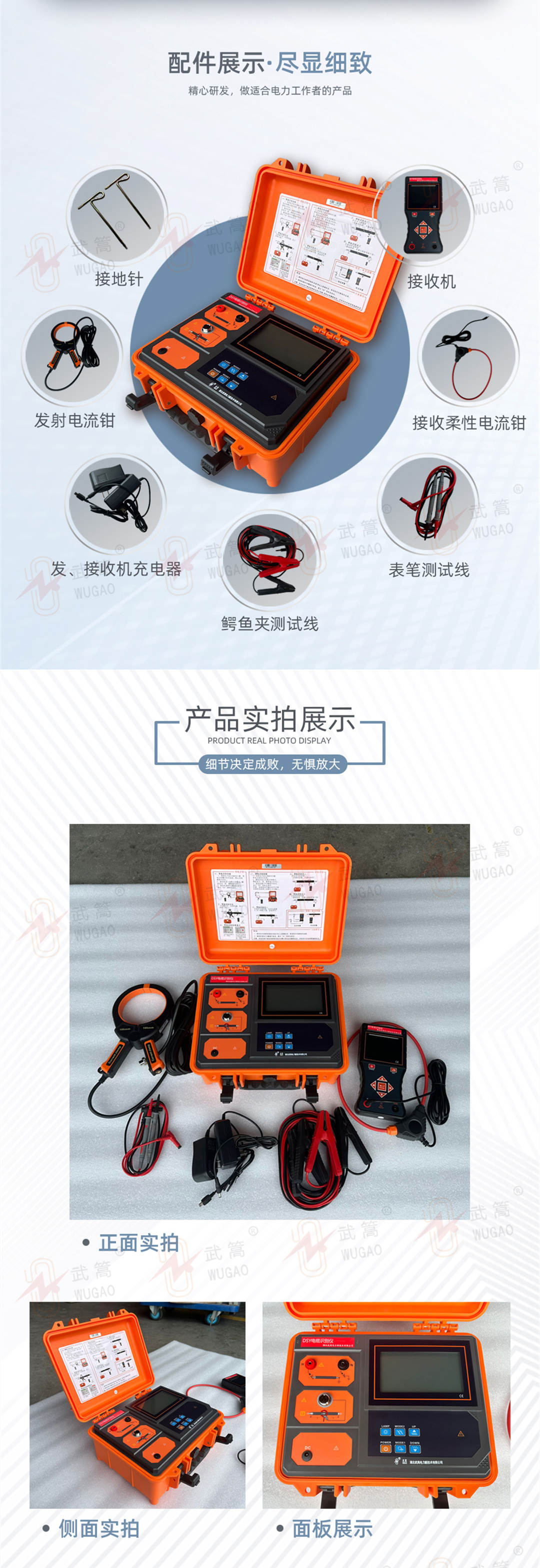

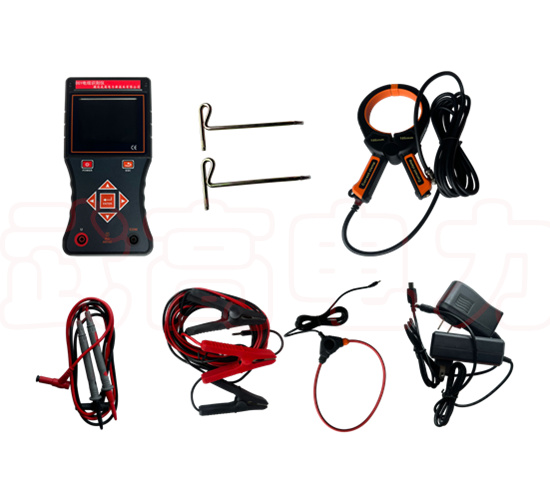

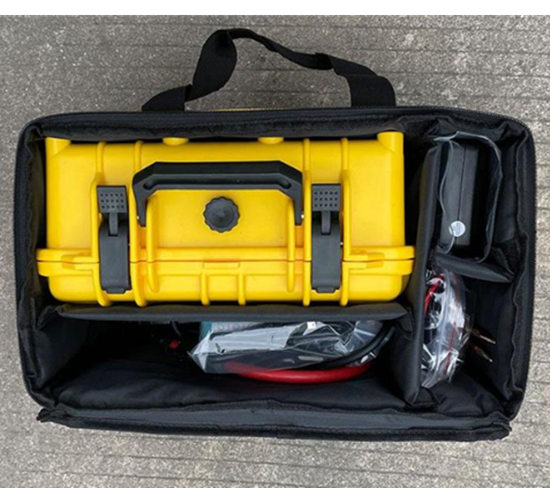

由发射机、发射电流钳、接收机、接收柔性电流钳等组成。
电 源
可充电池。
产品别称
电缆识别仪、多功能电缆识别仪、智能电缆识别仪等
客户服务热线
027-87409251
客户服务热线
13871255353
简 介 Introduction

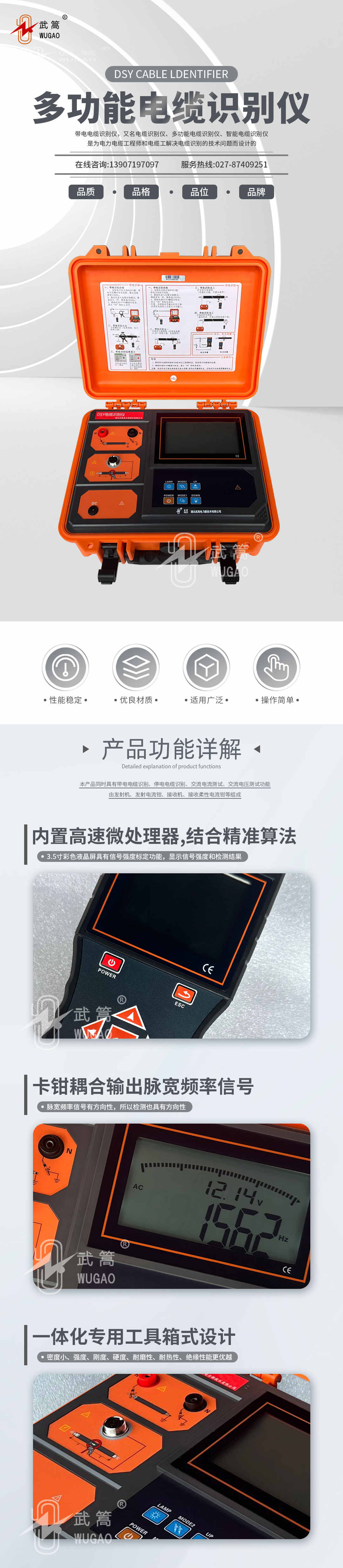

DSY带电电缆识别仪，又名电缆识别仪、多功能电缆识别仪、智能电缆识别仪，是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成，带电电缆识别时，可以在发射端预先标定10条电缆，再到远端接收识别，大大节省工程人员往返操作时间，提高工作效率。

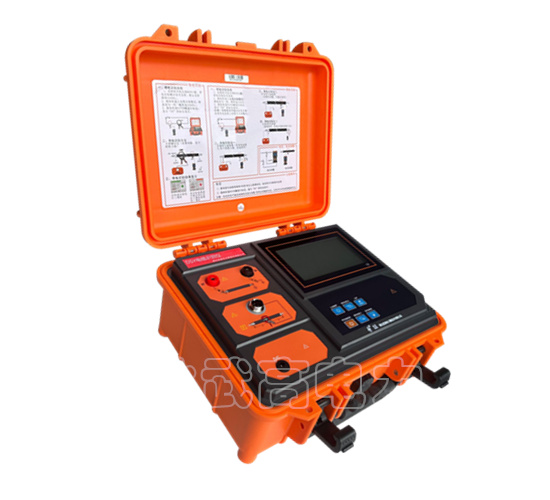

发射机：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大功能率可充锂电池，自动阻抗匹配，全自动保护。发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。
发射钳：带电电缆识别时，发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ125mm，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。
带电识别时：采用卡钳耦合输出脉冲电流，发射四种频率：625Hz、1562Hz、2500Hz、10000Hz，通过发射钳耦合到目标电缆上（目标电缆为三芯带铠电缆），给电缆线芯注入复合脉冲电流信号，该脉冲电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因脉冲电流有方向性，所以检测也具有方向性。
停电识别时：采用直连输出脉冲电流，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测、解码、识别；因电流有方向性，所以检测也具有方向性。
接收机：为手持设备，3.5寸彩色液晶屏，内置高速微处理器，结合精准算法，对发射机的脉冲编码电流信号进行识别并解码，带电识别时具有发射信号标定功能，同时可以标定10条电缆，显示信号强度和检测结果，关机自动保存标定数据；彩色刻度条动态显示，一目了然，电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。同时可测试电压量程为AC 0.00V～600V(50Hz/60Hz)，可测交流电流量程为AC 0.00A~5000A(50Hz/60Hz)，可测电流频率45Hz～70Hz。
柔性电流钳：为洛氏线圈，具有极佳的瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不必断开被测线路，非接触测量。
特别提示：本电缆识别仪同时具有带电电缆识别及停电电缆识别功能，停电电缆识别时：严禁接入带电电缆中。带电电缆识别只适用于三芯带铠电缆。识别时，发射钳、接收钳不能混用，同时要保证输入信号方向的一致。
技术规格 Technical specifications
1．基准条件和工作条件
影响量 | 基准条件 | 工作条件 | 备注 |
环境温度 | 23℃±1℃ | -10℃～40℃ | / |
环境湿渡 | 40%～60% | ＜80% | / |
被测电压电流频率 | 50Hz±1Hz | 45Hz~70Hz | 测试电压电流时 |
接收机工作电压 | 7.4V±0.5V | 7.4V±1V | / |
发射机工作电压 | 11.1V±0.5V | 11.1V±1.5V | / |
外电场、磁场 | 应避免 | ||
被测电缆位置 | 被测电缆处于柔性电流钳的近似几何中心位置 | ||
2．发射机规格
功 能 | 发射复合脉冲频率电流信号，显示剩余电池电压，发射状态动态指示 |
电 源 | 11.1V大容量可充锂电池，充满电连续工作约8小时 |
输出方式 | 带电识别时卡钳耦合；停电识别时直连输出 |
发射频率 | 625Hz、1562Hz、2500Hz、10000Hz（带电识别时），按上下箭头键调节发射频率 |
脉冲电压 | 500V（停电识别时） |
脉冲电流 | 最大5A（取决于回路电阻的大小） |
脉冲频率 | 1次/秒 |
脉冲宽度 | 2ms |
测试线长 | 3米，带鳄鱼夹，红黑各1条 |
发射钳尺寸 | 长宽厚250mm×140mm×35mm |
发射钳内径 | φ105mm |
发射钳线长 | 3m |
接地针尺寸 | 长宽厚225mm×100mm×10mm |
发射机尺寸 | 320mm×275mm×145mm |
显示模式 | 超大LCD实时显示剩余电池电压，具有背光灯 |
LCD尺寸 | 长宽128mm×75mm；显示域124mm×67mm |
外包装尺寸 | 长宽高400mm×245mm×335mm |
仪表质量 | 发射机2.5kg；发射钳1.12kg；总质量4.44kg（含接收机） |
抗 压 | 发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力 |
耐 压 | AC 3700V/rms(仪器箱顶面与底面之前) |
参考安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2) |
3．接收机规格
功 能 | 带电电缆识别、停电电缆识别；交流电压、电流、频率测量 |
电 源 | 7.4V大容量可充锂电池，USB充电接口，充满电连续工作约6小时 |
接收频率 | 625Hz、1562Hz、2500Hz、10000Hz（带电识别时，按左右箭头键调节接收频率大小） |
增益强度 | 1dB、10dB、20dB按左右箭头键调节增益强度 |
额定电流 | 约300mA max |
显示模式 | 3.5寸真彩液晶屏显示，彩色图标指示 |
信号标定 | 可标定电缆数量：1～10条（带电识别时） |
有，标定发射信号。接收信号与发射信号的电流百分比在标定值75%-135%之间为识别成功条件之一 | |
具有一次标定多条电缆的功能，每条电缆标定好后不能改变测试频率和放大倍数，否则要重新标定 | |
方向识别 | 有，发射钳、接收钳与加载信号必须方向一致，为识别成功的条件之一 |
识别成功 | 电缆识别成功绿色打钩图标指示（√） |
非目标电缆 | 非目标电缆红橙色打叉图标指示（×） |
接收机尺寸 | 长宽厚207mm×101mm×45mm |
柔性电流钳 | 长约630mm，线径6 mm或12.5mm |
线圈内径 | φ200mm（可以根据需要定制更大口径） |
引线长度 | 柔性电流钳引线长度：2m |
电压测试线 | 长1m (红黑各1条) |
检测范围 | 停电识别：线圈可检测回路电阻为0Ω～8kΩ的脉冲信号；检测回路电阻为8kΩ时，需保证发射机电池电量为11V以上(一般可以达到线缆长度0-20公里，主要由接地电阻与线缆电阻决定) |
带电识别：线圈可检测回路电阻为0Ω～200Ω的脉冲信号；检测回路电阻为200Ω时，需保证发射机电池电量为11V以上(一般可以达到线缆长度0-6公里，主要由接地电阻与线缆电阻决定) | |
量程 | 交流电压： 0.00V～600V(50Hz/60Hz) |
交流电流： 0.00A～5000A(50Hz/60Hz) | |
电流频率： 45Hz~70Hz | |
精度 | 交流电压：±2%±3dgt |
交流电流：±2%±3dgt | |
电流频率：±2Hz | |
识别信号 | 彩色信号幅度和数字显示 |
检测速率 | 约1次/秒 |
增益调节 | 测试界面下，按左右箭头键调节信号放大倍数，使接收信号有效并稳定显示 |
背光控制 | 开机功能选择界面下，按上下箭头键可以调节LCD背光亮度 |
接收机质量 | 电流钳172g；接收机370g(带电池) |
适合安规 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |
使用说明Instructions for use
☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
