您当前的位置： 首页 - 产品中心 - 避雷器、运行线路试验设备
产品用途
用于氧化锌[MOA] 泄漏电流的测量分析，检测避雷器运行中的各项交流电气参数。
产品特点
本仪器可以三相同测，自动计算不需补偿，内带高能锂离子电池，配套上位机软件。
技术指标
电压输入范围：20V-200V；全泄漏电流测量范围：100uA-10mA。
传输距离
无线传输距离：400M；功耗：4W。
客户服务热线
027-87409251
客户服务热线
13871255353
概述 overview

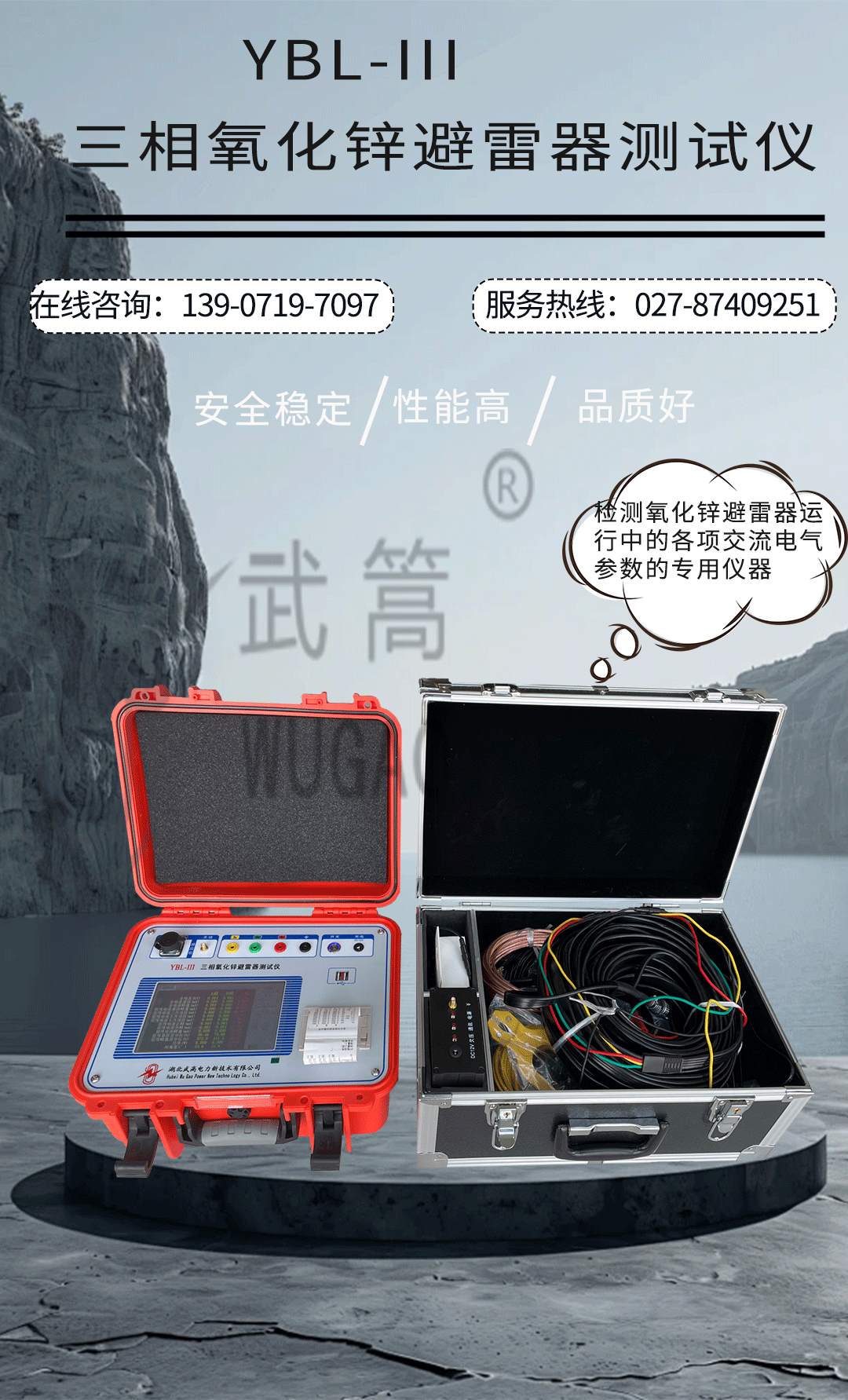

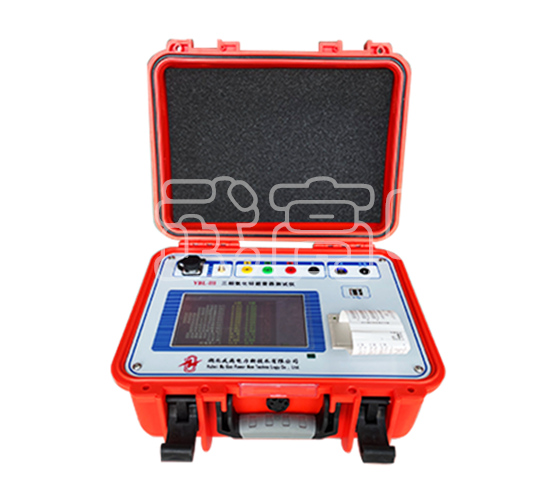

YBL-III三相氧化锌避雷器测试仪用于氧化锌[MOA] 泄漏电流的测量分析。主要是用于测量阻性电流，3～7次谐波电流，从而分析氧化锌老化和受潮的程度。是检测氧化锌避雷器运行中的各项交流电气参数的专用仪器，也可用于实验室做出厂和验收试验。现场带电测试符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则—避雷器试验》的要术。

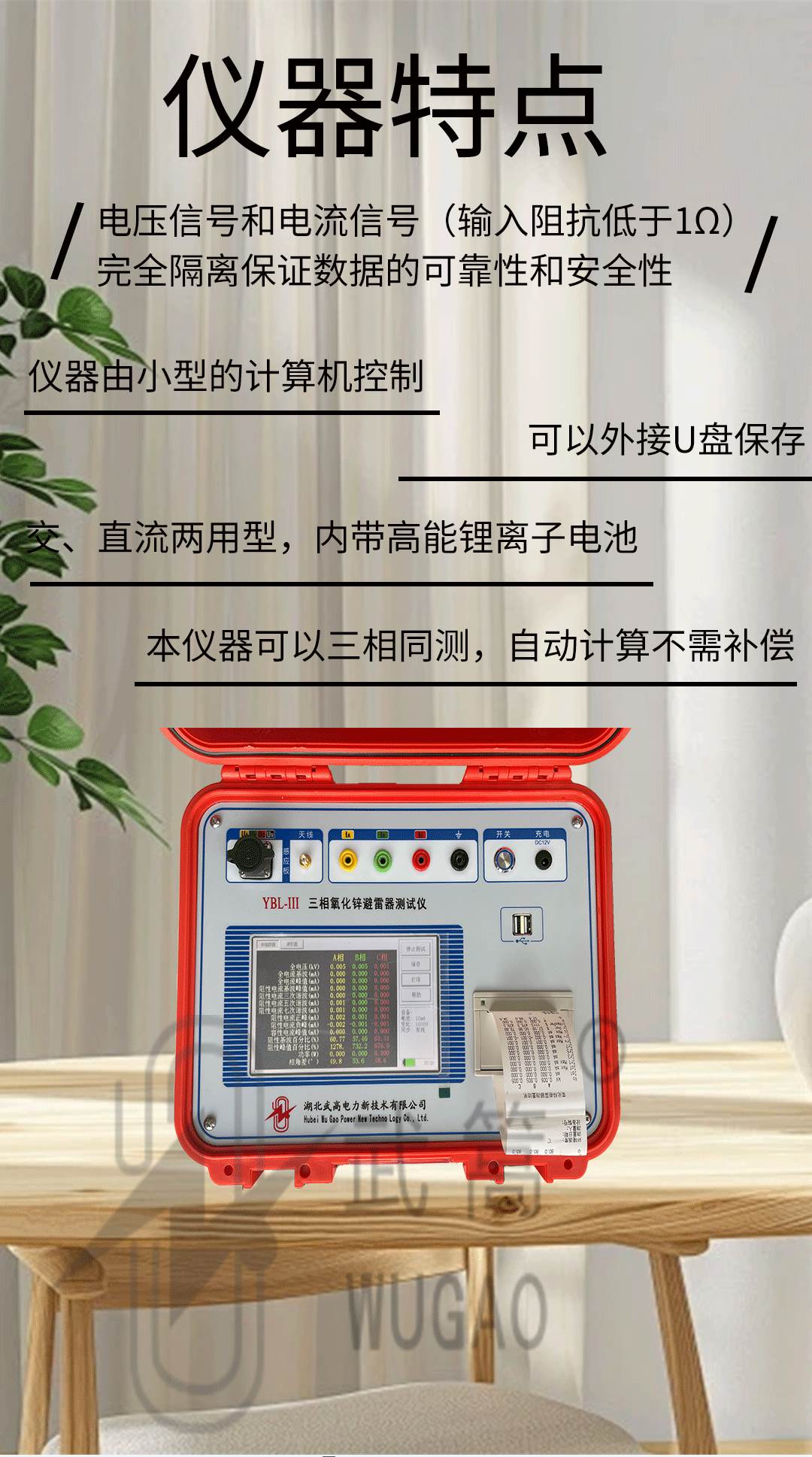

仪器特点 Instrument characteristics
1. 多种电压基准信号取样方式：
有线同步：从PT端计量绕组取信号，数字信号有线传输。
无线同步：从PT端计量绕组B相取信号，数字信号无线传输，省去电缆长距离连接。
感应板同步：不需要从PT端子取信号，从氧化锌避雷器B相底座安装感应板取电压信号。
无电压同步：不需要从PT端子取信号，采用软件计算的方式找到电压基准。
2. 电压信号和电流信号（输入阻抗低于1Ω）完全隔离保证数据的可靠性和安全性。
3．本仪器可以三相同测，自动计算不需补偿。
4. 交、直流两用型，内带高能锂离子电池，特别适合无电源场合。
5. 配套上位机软件可以生存word报告，方便数据的管理和查询；
6. 生存word报告可以直观告诉你氧化锌避雷器的好坏。

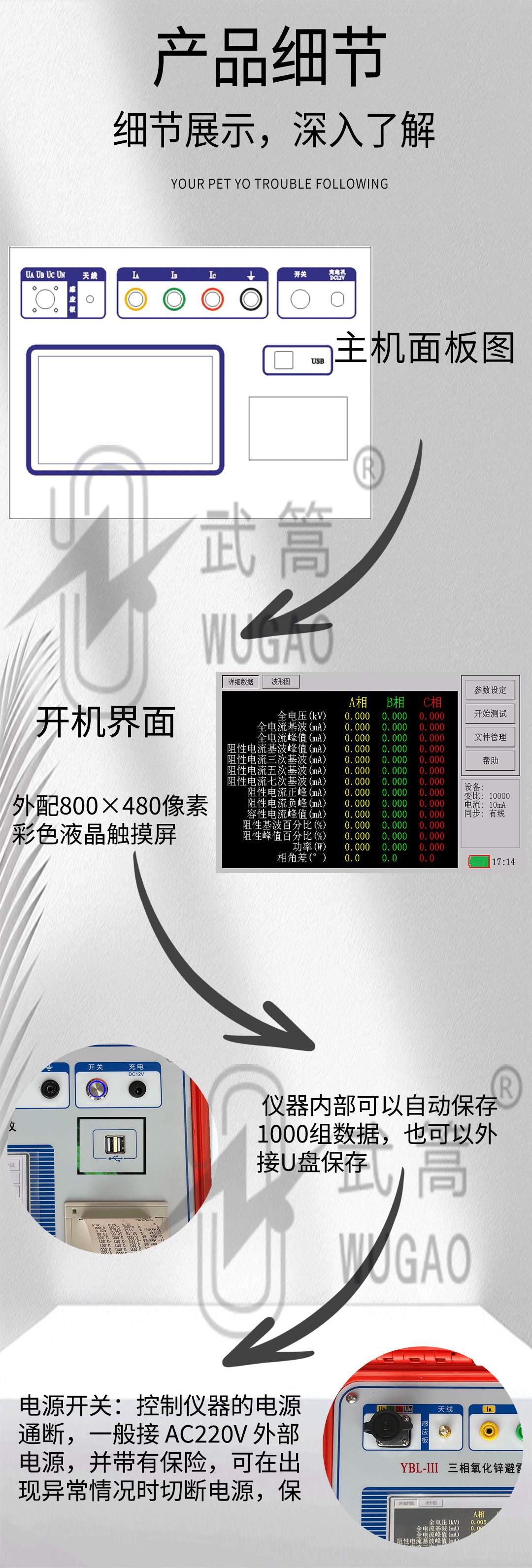

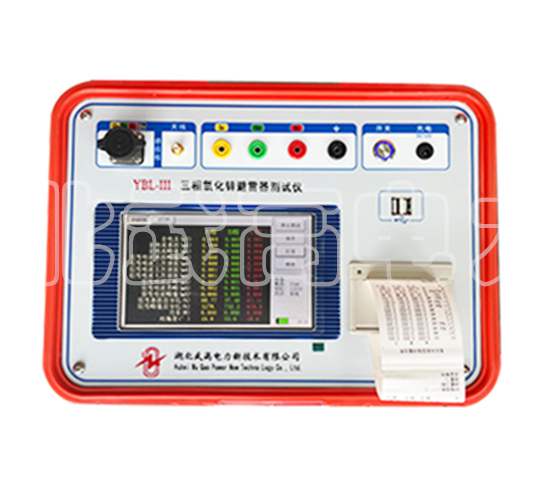

7. 仪器由小型的计算机控制，外配800×480彩色液晶触摸屏,高速打印机，支持外挂鼠标，操作方便；
8. 仪器内部可以自动保存1000组数据，也可以外接U盘保存。
主要技术指标 Specification
参考电压输入范围（峰值）： 20V-200V (读数2% + 5个字)
全泄漏电流测量范围(峰值)：100uA-10mA (读数2% + 5个字)
阻性电流测量范围(峰值)：100uA-10mA (读数5% + 5个字)（二次法不含相间干扰）
容性电流测量范围(峰值)：100uA-10mA (读数5% + 5个字)
电流谐波测量准确度：±（读数×10%+10uA）
电流通道输入电阻： ≤2Ω
电场强度输入范围： 30kV/m~300kV/m，总谐波含量<30%
电场强度测量准确度：±（读数×10%）
角度测量范围：0·-360·
功耗： 4W
充电电源： DC12V
锂电池容量：10000mAh
无线传输距离：400M
使用说明Instructions for use
☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
