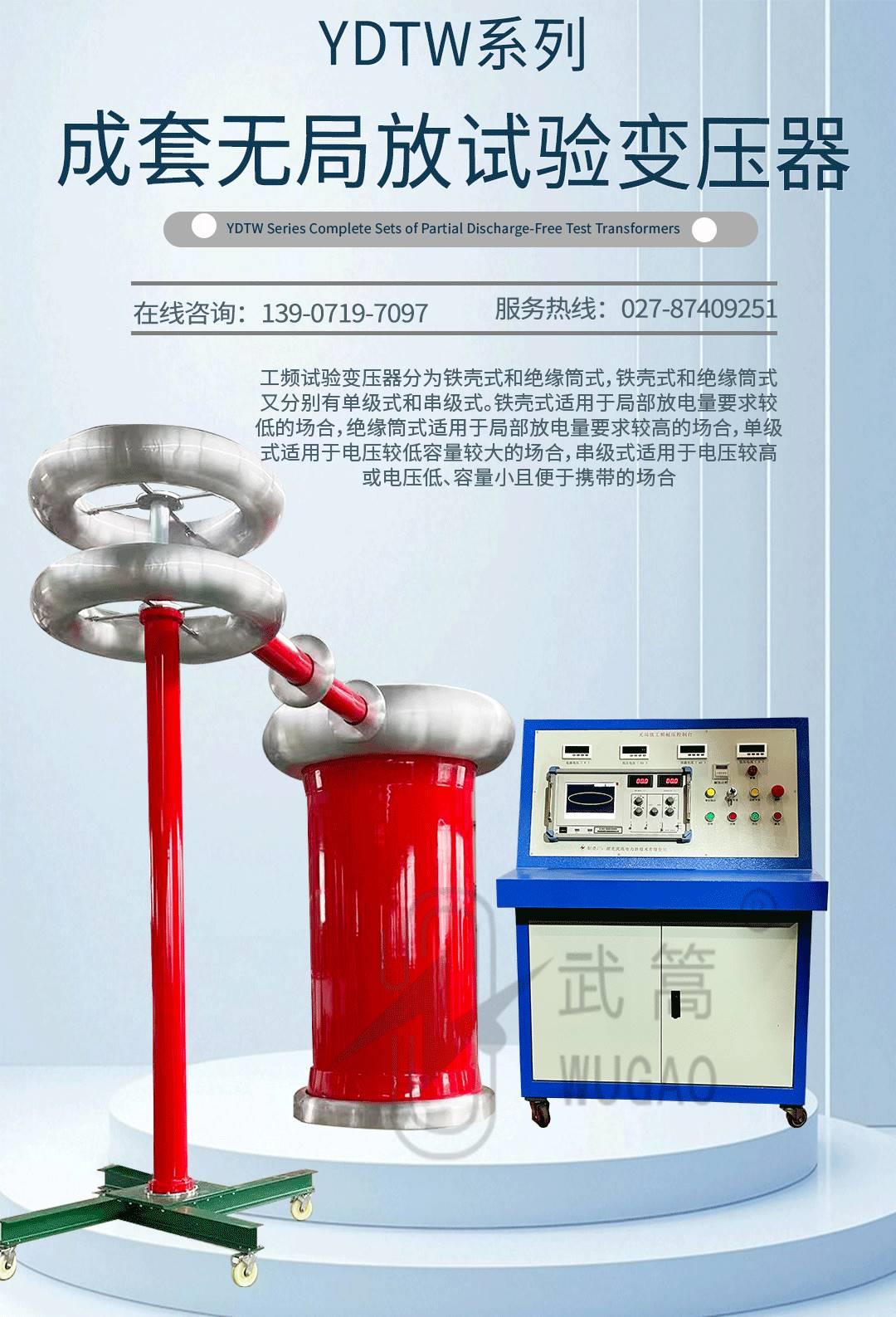

YDTW系列成套无局放试验变压器

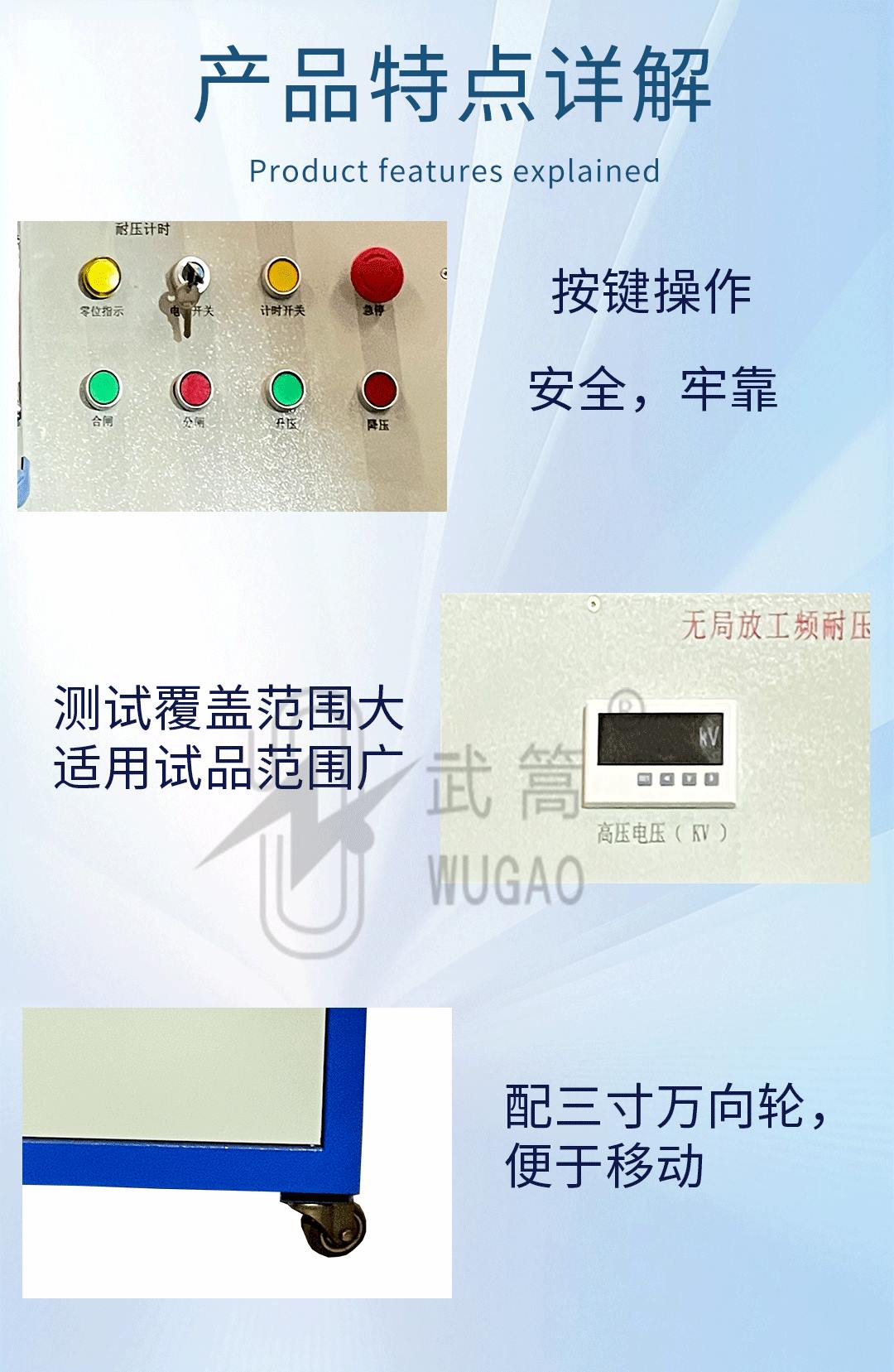

产品的特点:

产品组成

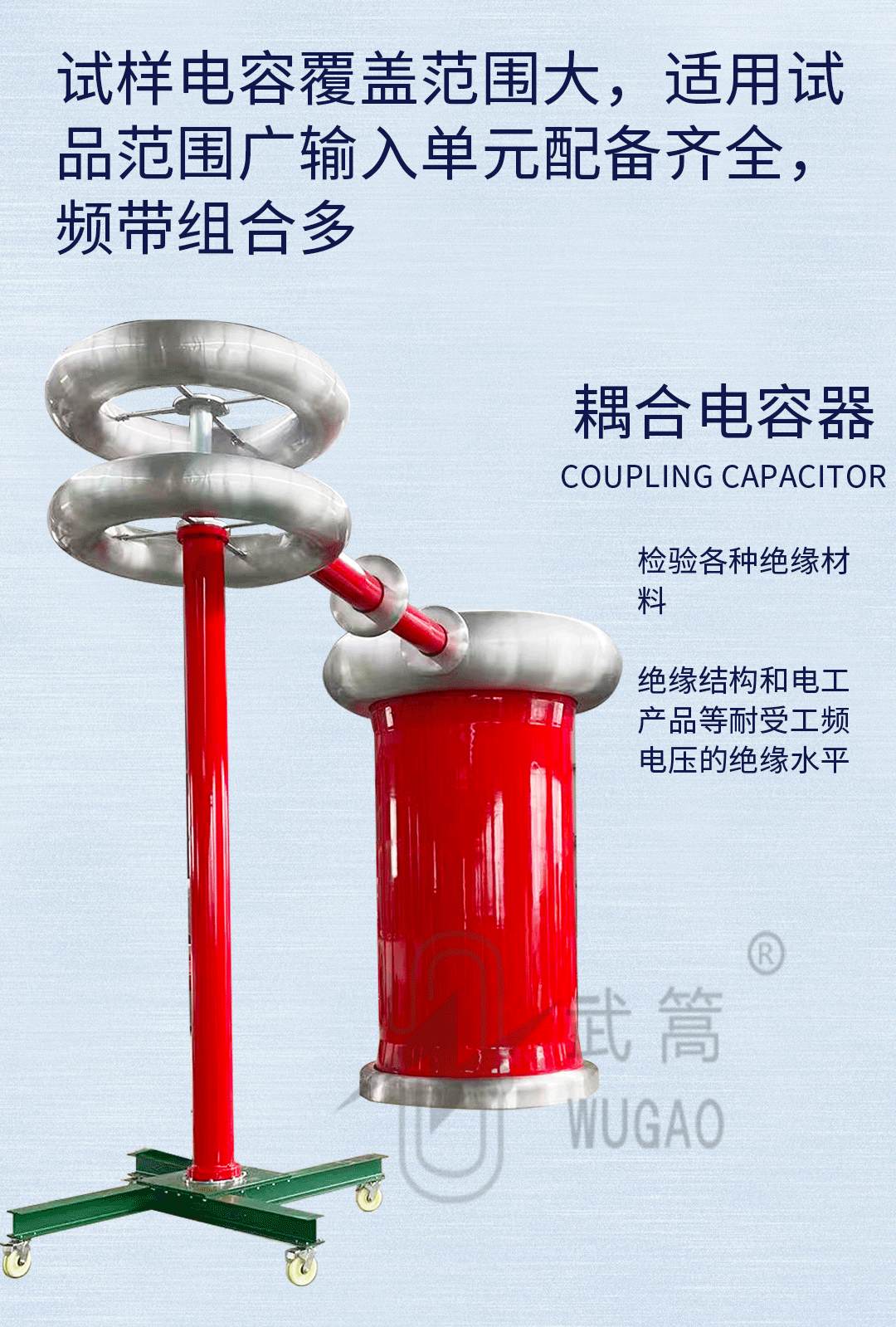

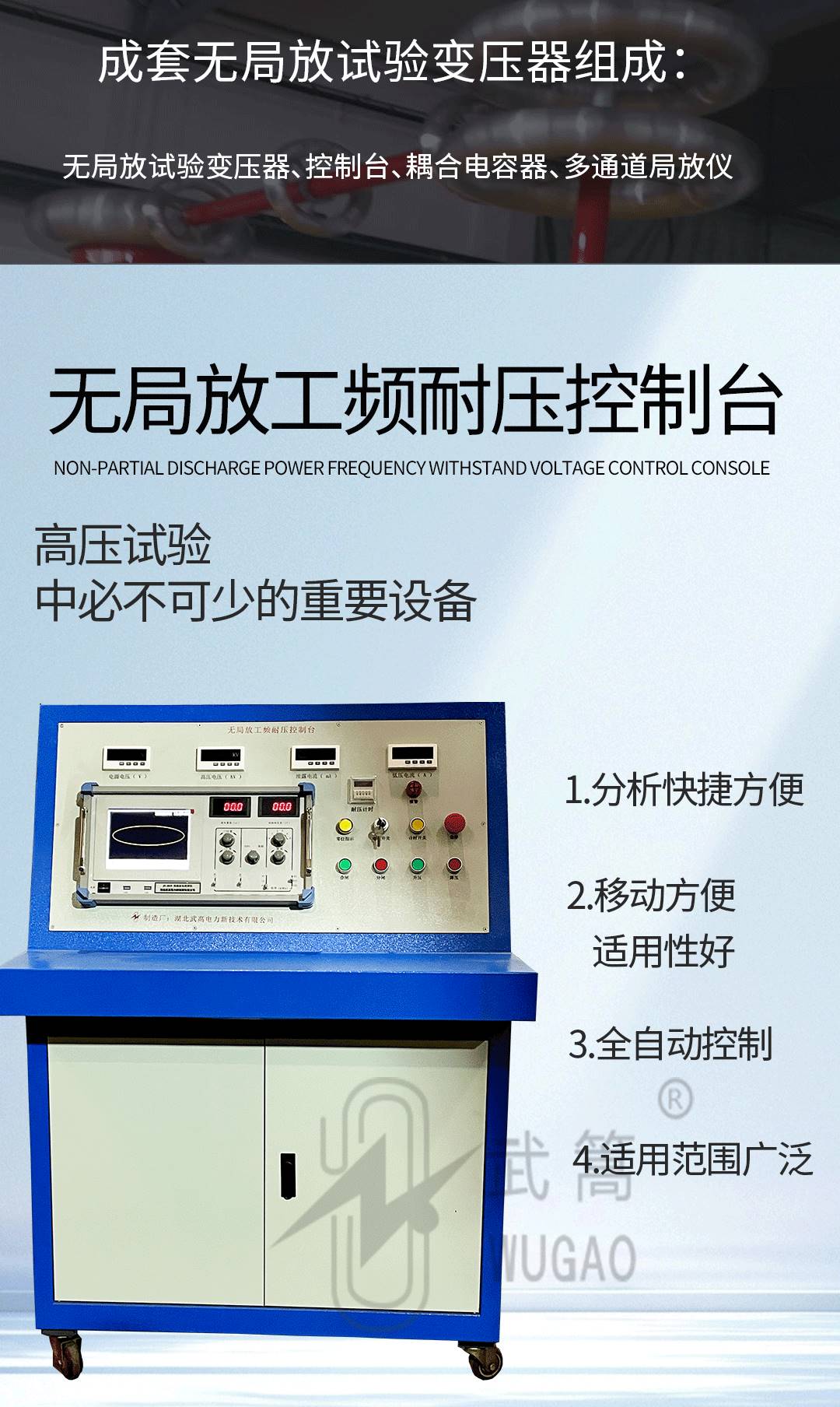

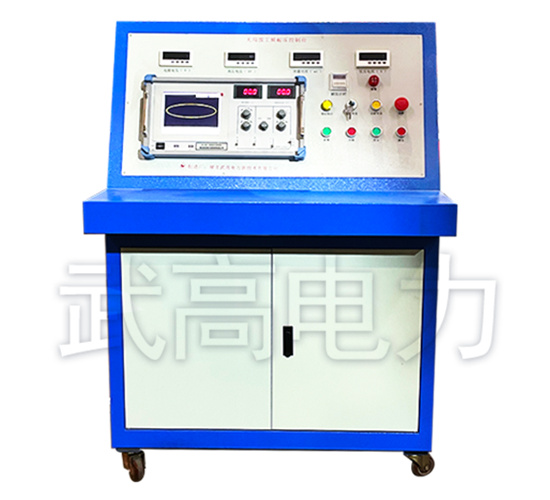

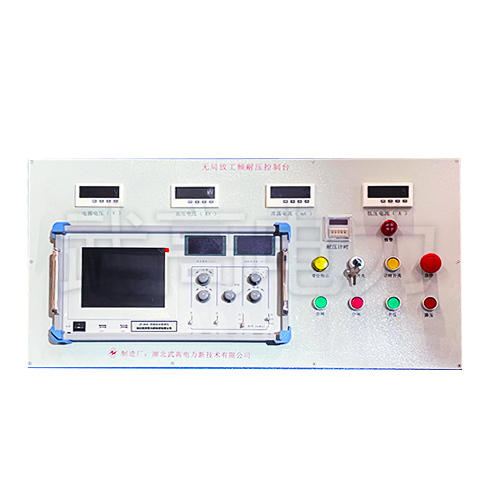

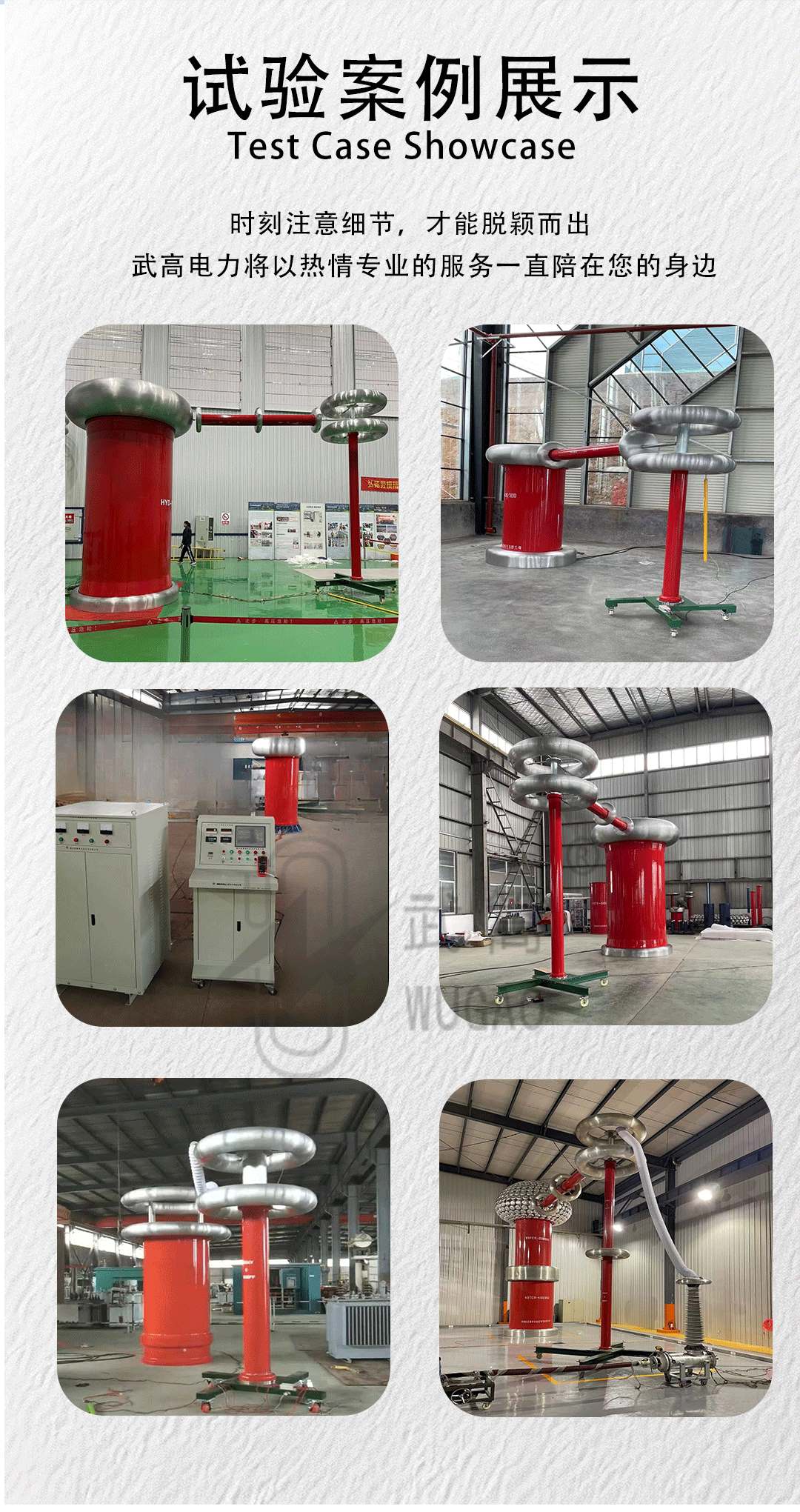

由无局放试验变压器、控制台、耦合电容器、多通道局放仪组成

高可靠性

适应不同电压等级,不同容量的电力设备进行工频电压试验

电压等级

10KV、50KV、100KV、150KV、200KV、600KV................

系统配置

工频试验变压器分为铁壳式和绝缘筒式,铁壳式和绝缘筒式又分别有单级式和串级式

客户服务热线

027-87409251

客户服务热线

13871255353

  • 产品介绍
  • 配置参数
  • 产品详情

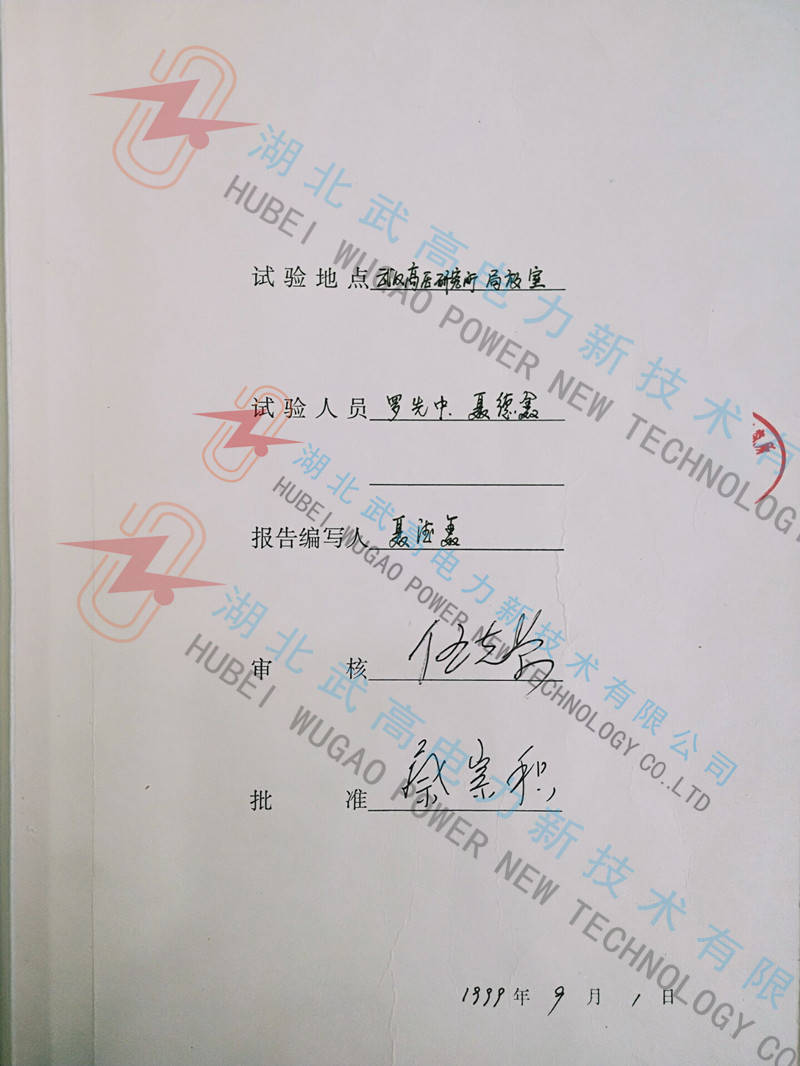

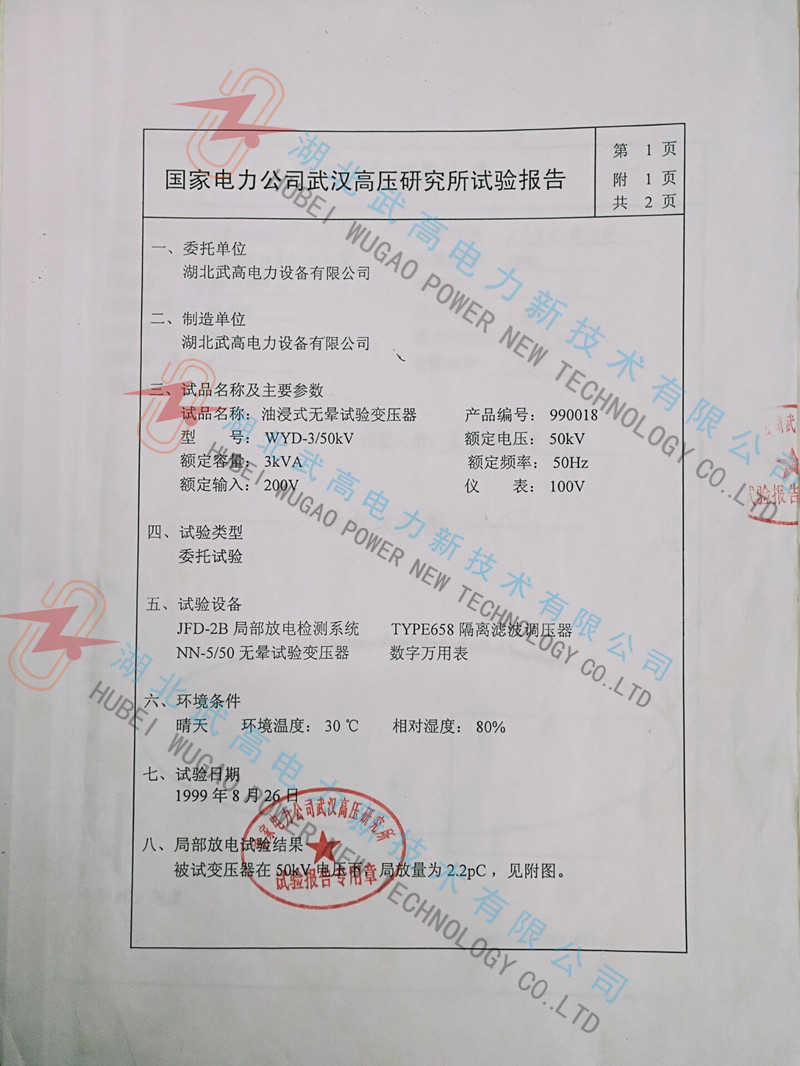

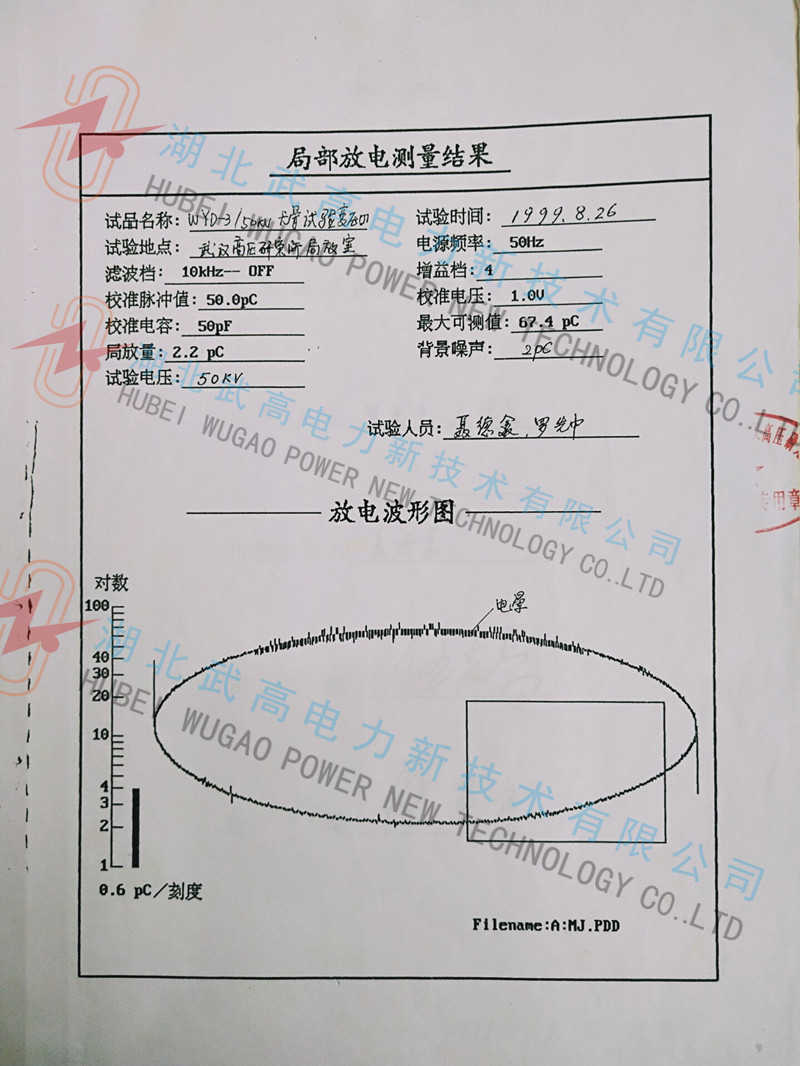

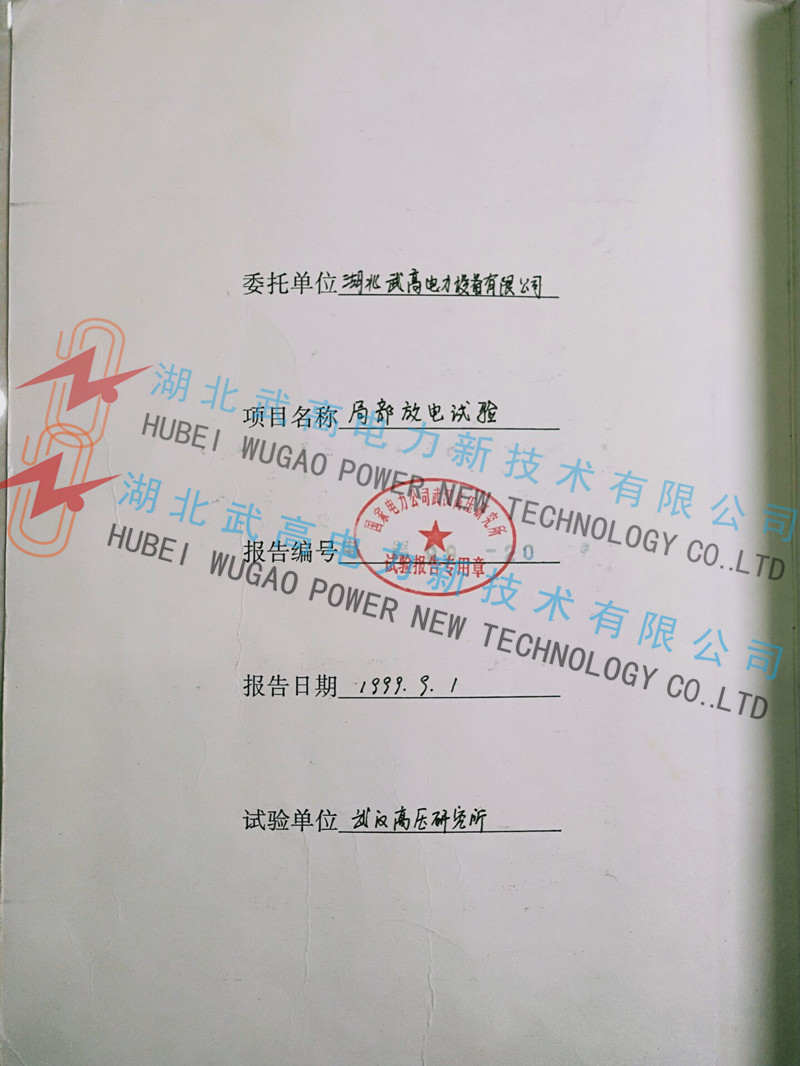

  • 质检证书
  • 操作视频
  • 使用说明
  • 技术方案
  • 故障处理

    概   述:

    为了适应不同电压等级,不同容量的电力设备进行工频电压试验,我公司制造各种规格的工频无局部放电试验变压器,用户根据需求可以自行选择。

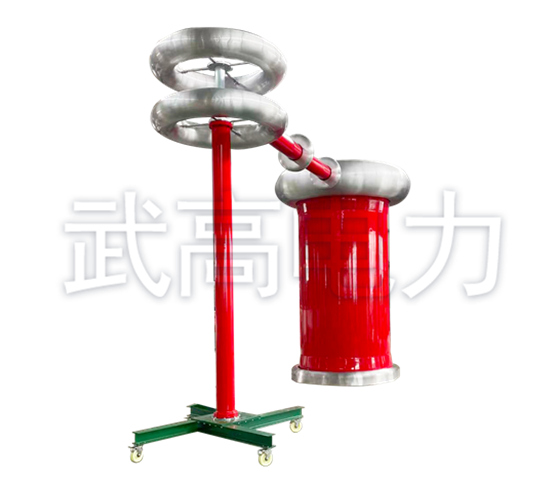

    工频试验变压器分为铁壳式和绝缘筒式,铁壳式和绝缘筒式又分别有单级式和串级式。铁壳式适用于局部放电量要求较低的场合,绝缘筒式适用于局部放电量要求较高的场合,单级式适用于电压较低容量较大的场合,串级式适用于电压较高或电压低、容量小且便于携带的场合。



    使用条件:

    1、海拔高度不超过1000米

    2、周围空气温度-5~+40℃,空气相对湿度不大于85%(+20℃),从一个环境换到另一环境,温差不得大于15K。

    3、无导电尘埃存在

    4、无火灾及爆炸性危险品

    5、不含有腐蚀金属和绝缘的气体存在

    6、无剧烈振动和碰撞的场所

    7、地面不平度不超过3度

    8、电源电压波形为正弦波,波形畸变率小于3%,频率为50Hz,电源侧应不遭受来自外部的大气过电压。

    9、设有一个可靠接地点,接地电阻小于0.5Ω




    技术参数:

    1、局部放电量(绝缘筒式)

          A、10~200KV额定电压(UH),在100%UH下局部放电量≤3~5Pc

          B、250~300KV额定电压(UH),在100%UH下局部放电量≤5Pc

          C、350~750KV额定电压(UH),在80%UH下局部放电量≤5Pc,在100%UH≤10Pc

          D、800KV~1500KV额定电压(UH),在80%UH下局部放电量≤10Pc

    2、串级试验变压器,两节或三节电压分布不均匀度≤5%

    3、允许运行时间,试验变压器在额定电压额定电流下,从环境温度开始,可运行30min,在三分之二额定电压额定电流下,可连续运行

    4、单台试验变压器阻抗为3%~12%,串接阻抗为5%~25%

    5、波形畸变率<3%

    6、其余参数符合JB/T9641-1999<<试验变压器>>规定








    使用说明:

    ☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
    ☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
    ☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
    ☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
