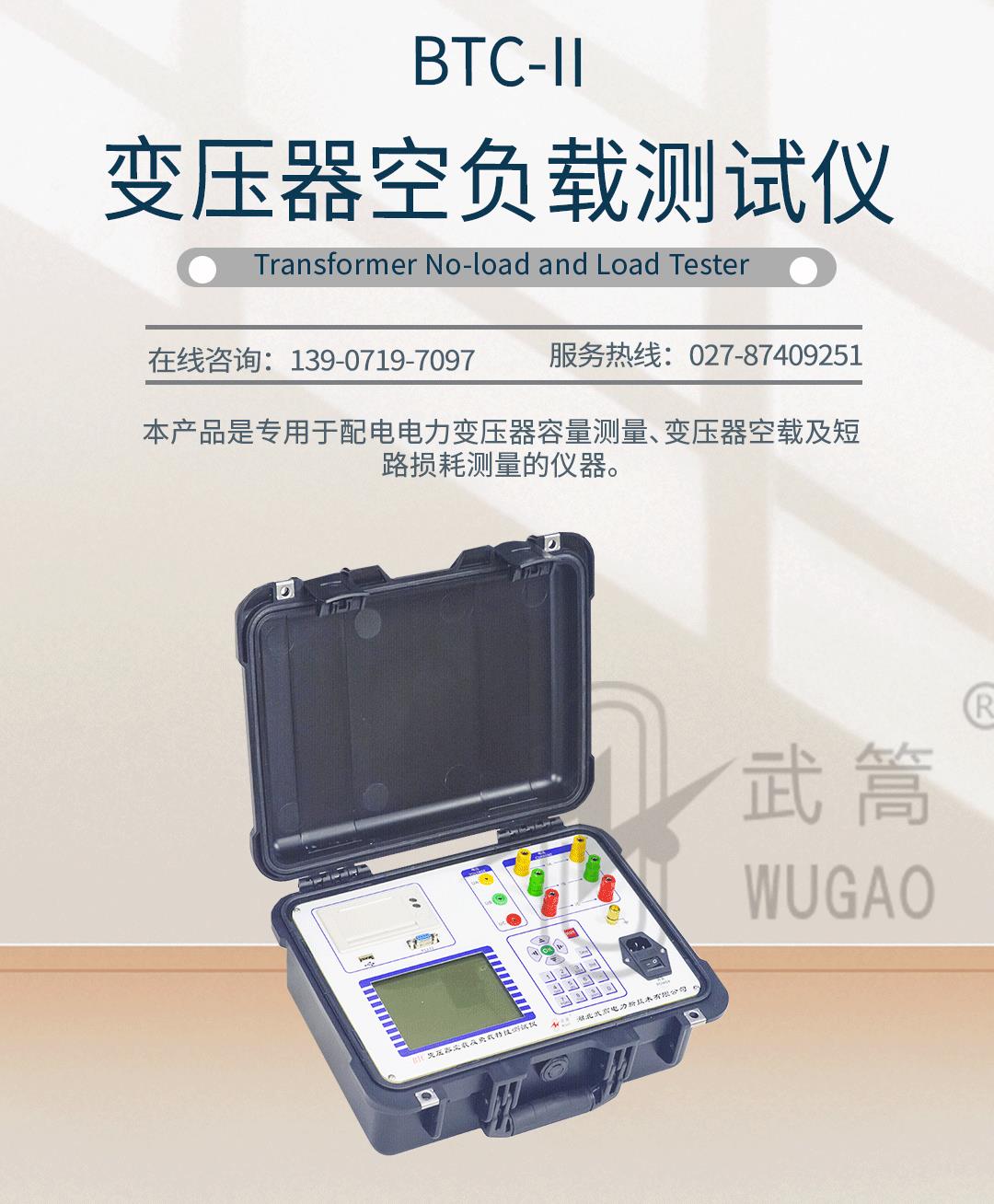

BTC变压器空负载特性测试仪

产品用途

可测量变压器的空载电流、空载损耗、短路电压、短路(负载)损耗。

产品特点

仪器内部自动进行量程切换,允许测量电压、电流范围宽,接线简单。

测量范围

电压:10~600V;电流:0.5~60A;频率:45Hz~65Hz。

测试精度

电压、电流、频率:测量精度0.2级。


客户服务热线

027-87409251

客户服务热线

13871255353

  • 产品介绍
  • 配置参数
  • 产品详情

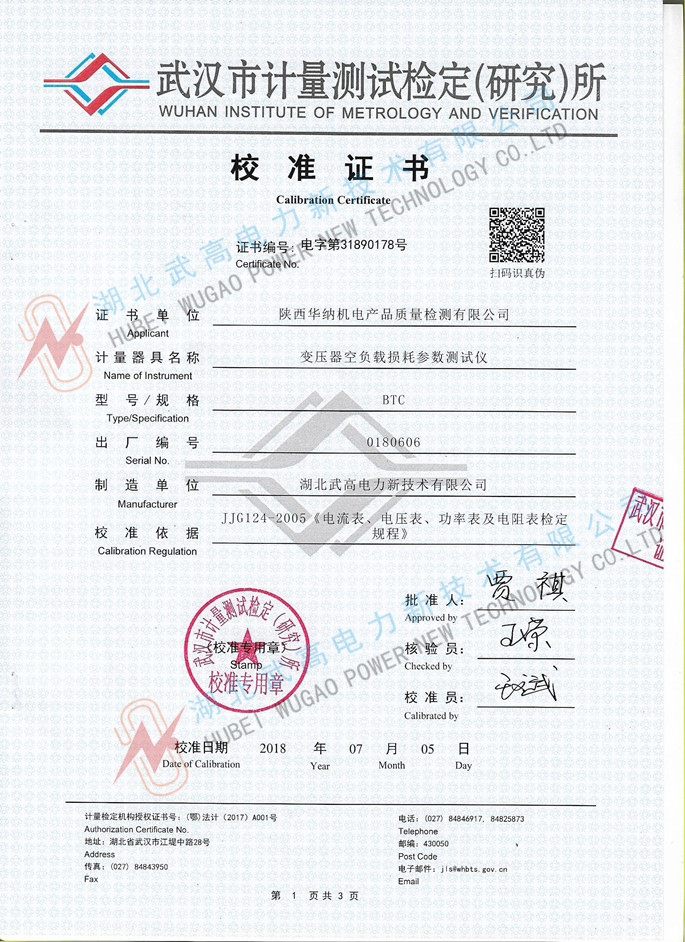

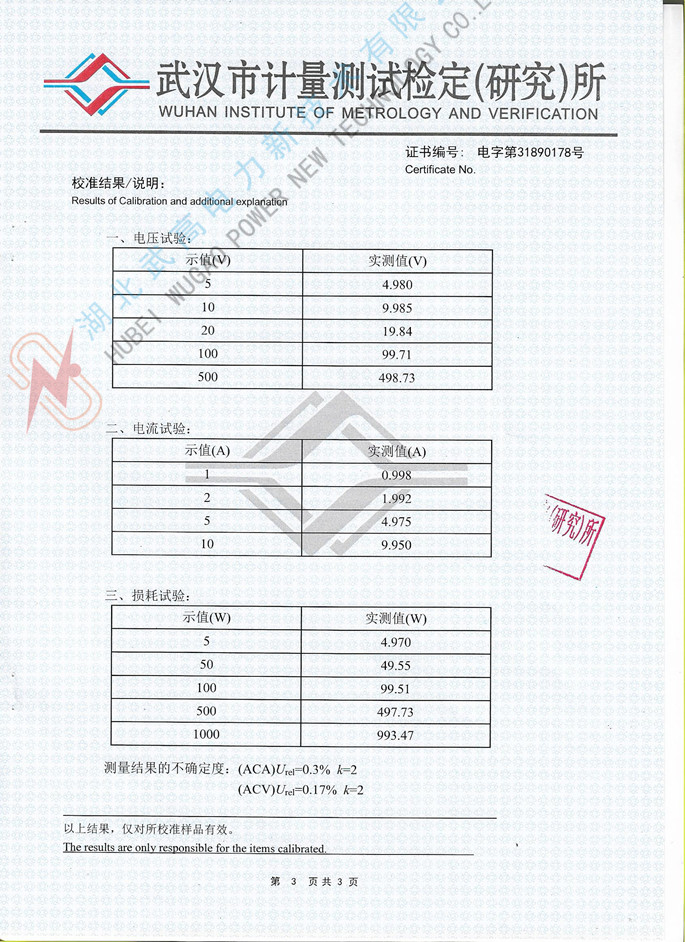

  • 质检证书
  • 操作视频
  • 使用说明
  • 技术方案
  • 故障处理

    功能特性 function characteristics

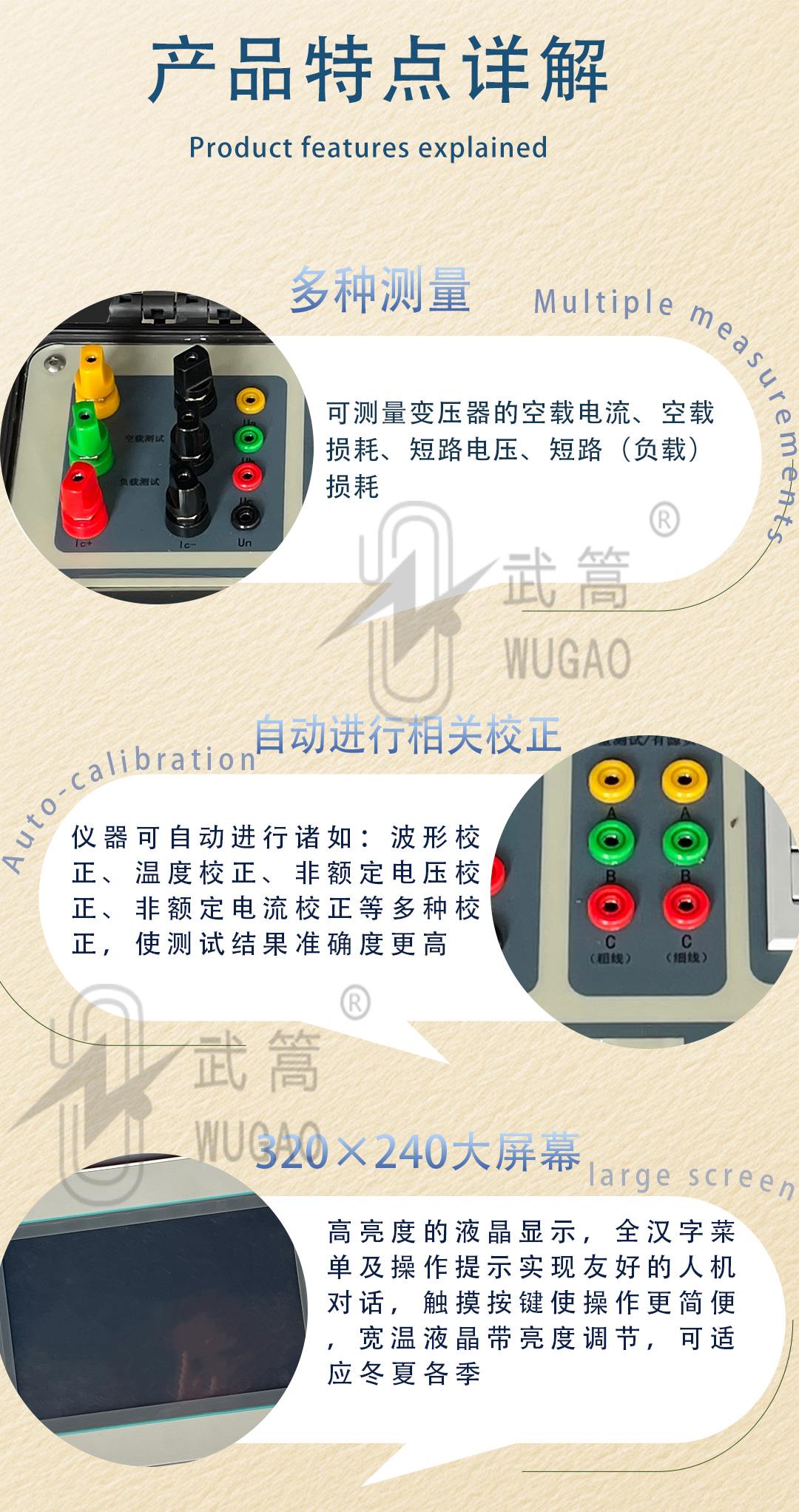

    1、可测量变压器的空载电流、空载损耗、短路电压、短路(负载)损耗。

    2、可进行谐波试验,分析至31次谐波。

    3、仪器内部自动进行量程切换,允许测量电压、电流范围宽,接线简单。

    4、做三相变压器的空载、负载试验时,仪器能自动判断接线是否正确,并显示三相电压、电流的相量图。

    5、单机可以完成1000KVA以下的配电变压器全电流下的负载实验的测量;在三分之一额定电流下可完成3150KVA以下的配电变压器的负载试验的测量(在三分之一的额定电流下,仪器可换算到额定电流下的负载损耗参数)。

    6、所有测试结果均自动进行相关校正。仪器可自动进行诸如:波形校正、温度校正、非额定电压校正、非额定电流校正等多种校正,使测试结果准确度更高。

    7、320x240大屏幕、高亮度的液晶显示,全汉字菜单及操作提示实现友好的人机对话,触摸按键使操作更简便,宽温液晶带亮度调节,可适应冬夏各季。

    8、仪器可以由用户预设40组被试品参数,而且这些参数可以根据需要随时删除和增加,使用非常方便。

    9、带USB接口可以接入U盘以便导出数据和升级软件;

    10、自带实时电子钟,自动记录试验的日期、时间利于实验结果的保存、管理。

    11、面板式热敏打印机,可现场快速打印试验结果。

    12、数据(试品设置、测量结果、测试时间等)具备掉电存贮及浏览功能,可以存储500组实验结果,能与计算机联机传送数据。

    13、允许外接电压互感器和电流互感器进行扩展量程测量,可测量任意参数的被试品。


    主要技术指标 Specification

    1、环境条件

    温度:-5C~40C

    相对湿度:<95%(25C)

    海拔高度:<2500m

    外界干扰:无特强震动、无特强电磁场

    供电电源:220VAC±15%,50Hz~60Hz

    2、测量范围

    电压:10~600V

    电流:0.5~60A

    频率:45Hz~65Hz

    3、测试精度

    电压、电流、频率:测量精度0.2级

    功率:测量误差 < ±0.5%(CosΦ>0.1),±1.0%(0.02<CosΦ<0.1)

    4、绝缘强度

    1)电压、电流输入端对机壳的绝缘电阻≥100MΩ。

    2)工作电源输入端对外壳之间承受工频2KV(有效值),历时1分钟实验。





    使用说明Instructions for use

    ☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;

    ☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;

    ☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;

    ☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
