产品用途
用于变压器、互感器、电抗器、电磁操作机构等感性线圈直流电阻测量。
产品优点
体积小、重量轻、测试量程宽、精度高，操作简便，直阻的测量快速。
输出电流
20A、10A、5A、2A、100mA、<5mA六档测试。
产品量程
100μΩ～1Ω、500μΩ～2Ω、1mΩ～4Ω、100mΩ～200Ω、200Ω～100kΩ
客户服务热线
027-87409251
客户服务热线
13871255353
概述 overview
直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足感性线圈直流电阻快速测量的需要，我公司利用自身技术优势研制了ZDC-200(20A)直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、测试量程宽、抗干扰能力强、保护功能完善、大屏彩色液晶显示等特点。整机由单片机控制，自动完成自检、数据处理，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现直阻的快速测量。
性能特点 Performance characteristics
1、仪器提供6档输出电流选择，最大电流为20A，最小电流<5mA，适合更多类型变压器和互感器的直流电阻的测量。
2、仪器测量范围比较宽(从100μΩ到100KΩ)。
3、响应速度更快，可在测量状态直接转换有载分接开关，仪器自动刷新数据。
4、仪器具有音响放电报警功能，放电指示清晰，减少误操作。
5、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。

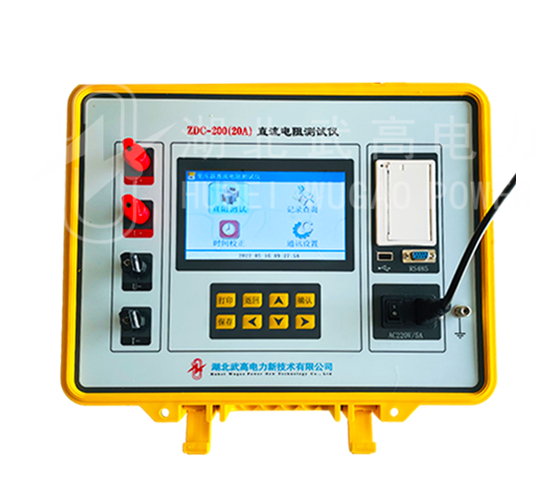

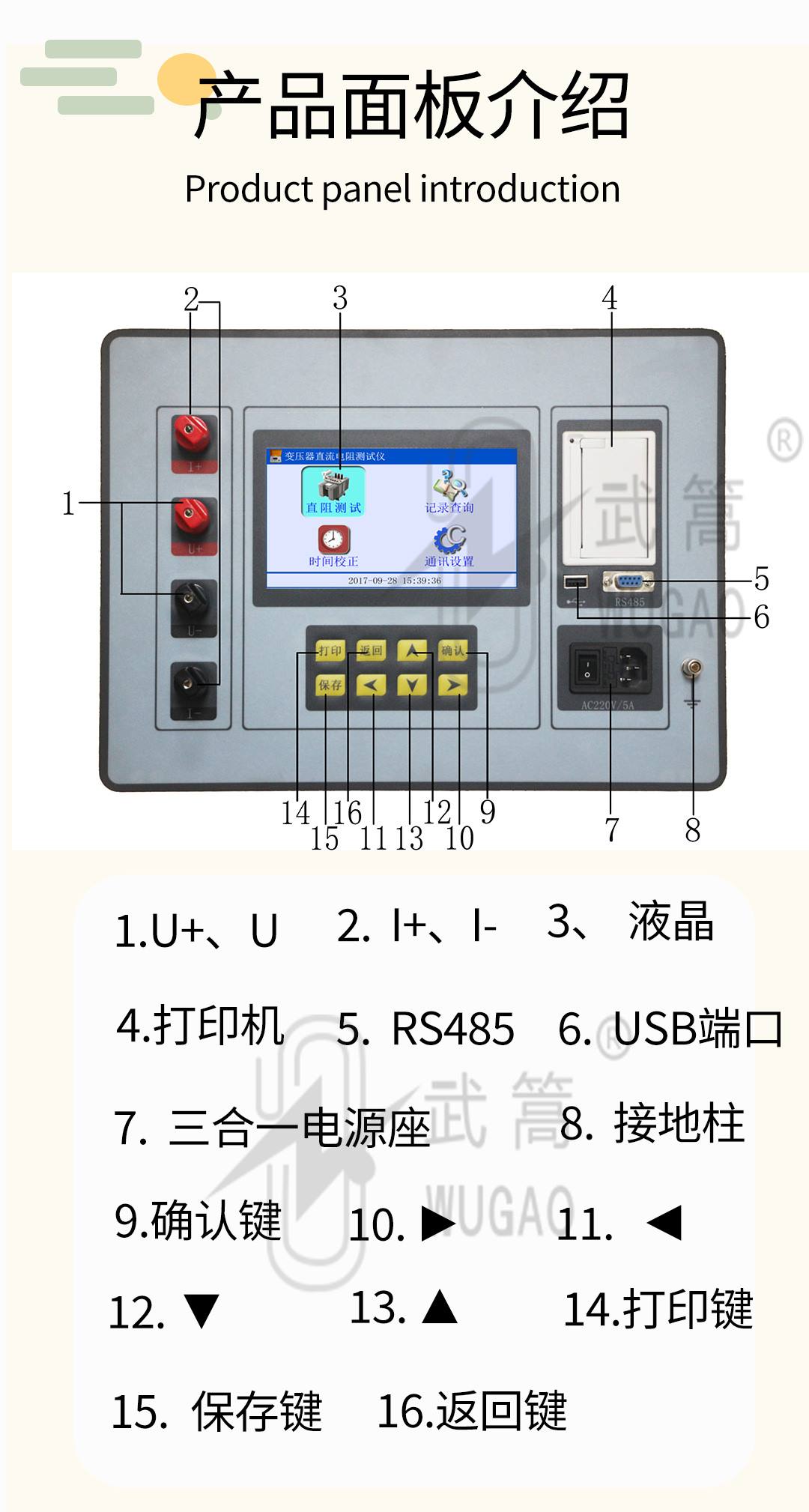

6、仪器采用7寸彩色液晶屏，界面显示清晰美观，并可实时打印输出结果。
7、仪器可设置为中文、英文两版操作界面，可根据客户需求配置。
8、具有RS485通讯接口，可以将测试数据传输到后台。
9、本机存储容量大，最多可以存储500条测试记录。
10、具有USB接口，可以将测试数据转存到U盘。
11、参数设置更加完善，可以设置变压器的测试绕组、分接位置、测试相别、试品温度、折算温度等。
12、本仪器采用工业塑壳机箱，便于携带，提高使用寿命。
技术指标 TECHNICAL INDEX
1、输出电流：20A、10A、5A、2A、100mA、<5mA六档测试。
2、量程：
100μΩ～1Ω （20A）
500μΩ～2Ω （10A）
1mΩ～4Ω （5A）
5mΩ～10Ω (2A）
100mΩ～200Ω (100mA)
200Ω～100kΩ (<5mA)
3、准确度：0.2%±2μΩ
4、分辨率：0.1μΩ
5、工作温度：0～40℃
6、环境湿度：≤90%RH，无结露
7、海拔高度：≤1000米
8、工作电源：AC220V±10%，50HZ±1HZ
9、外形尺寸：400mm*340mm*195mm
10、重量：8.6kg
使用说明Instructions for use

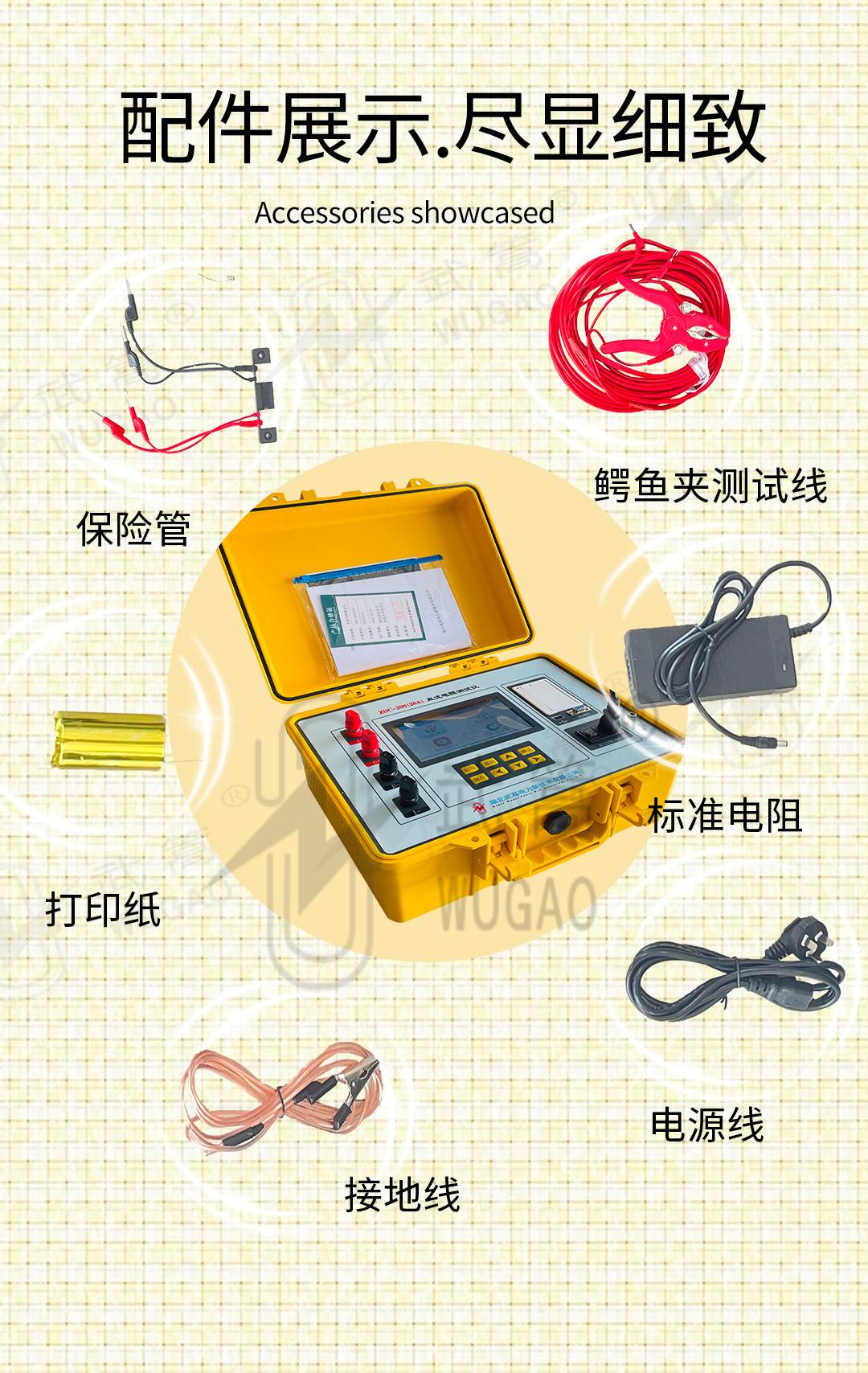

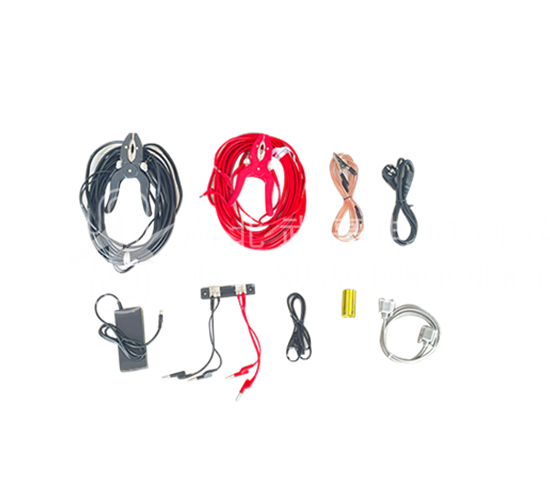

☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
