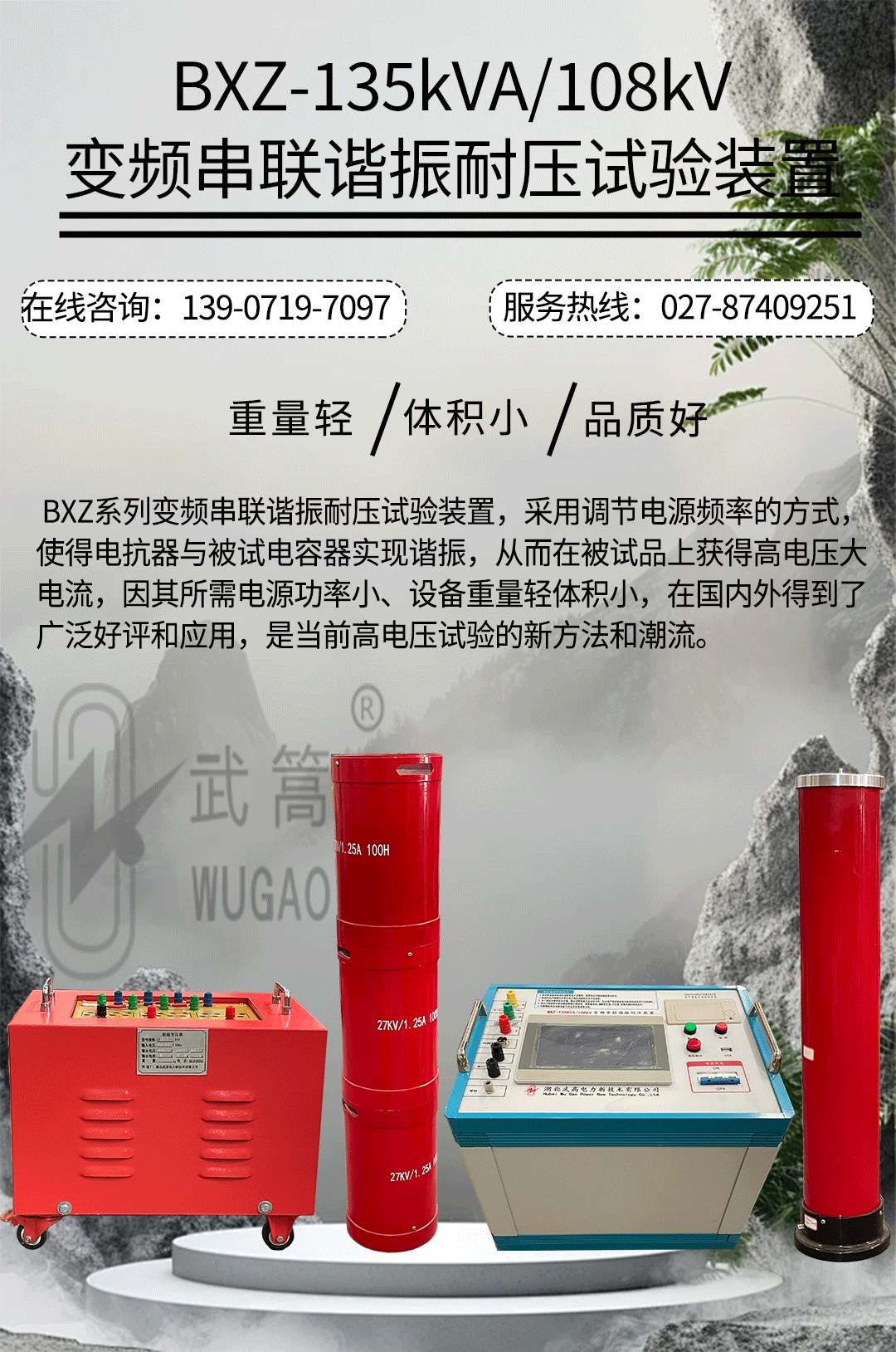

产品特点
单件体积小、重量轻，适合现场组合使用，是大型工频试验设备的替代产品。
用 途
装置用于交联电缆、水力发电机、主变、线GIS等的交流耐压试验。
操作模式
工作模式为:全自动模式、手动模式、自动调谐手动升压模式。
成套设备配置
变频电源1台；励磁电源1台或2台；高压干式电抗器若干台；电容式分压器1台。
客户服务热线
027-87409251
客户服务热线
13871255353
产品别称
串联谐振、变频谐振、 变频串联谐振、 串联谐振试验设备、串联谐振耐压装置、电缆耐压串联谐振装置
满足试品范围
1、10kV/300mm2电缆3km的交流耐压试验，电容≤1.1265uF, 试验频率30-300Hz,试验电压22kV, 试验时间5min。
2、10kV/2000kVA主变的交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压不超过28kV，试验时间1min。
3、10kV开关等变电站设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。
4、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
5、35kV/6300kVA主变的交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压68kV,试验时间1min。
6、35kV开关等变电站设备的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。
装置主要组成

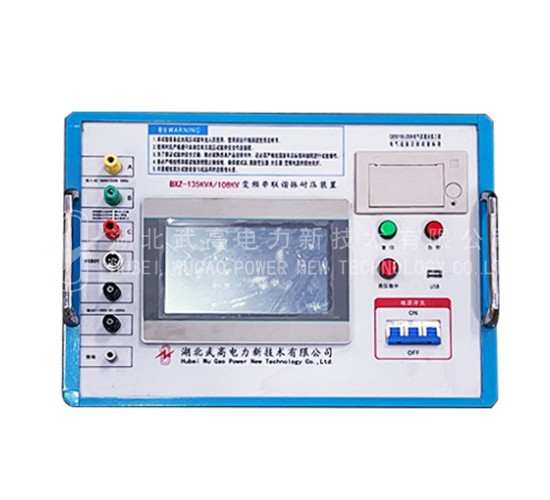

序号 | 设备名称 | 规格型号 | 单位 | 数量 |
1 | 变频电源 | BXZ-7.5kW | 台 | 1 |

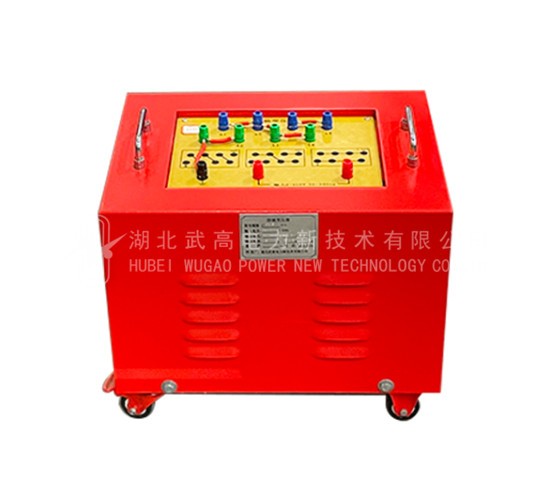

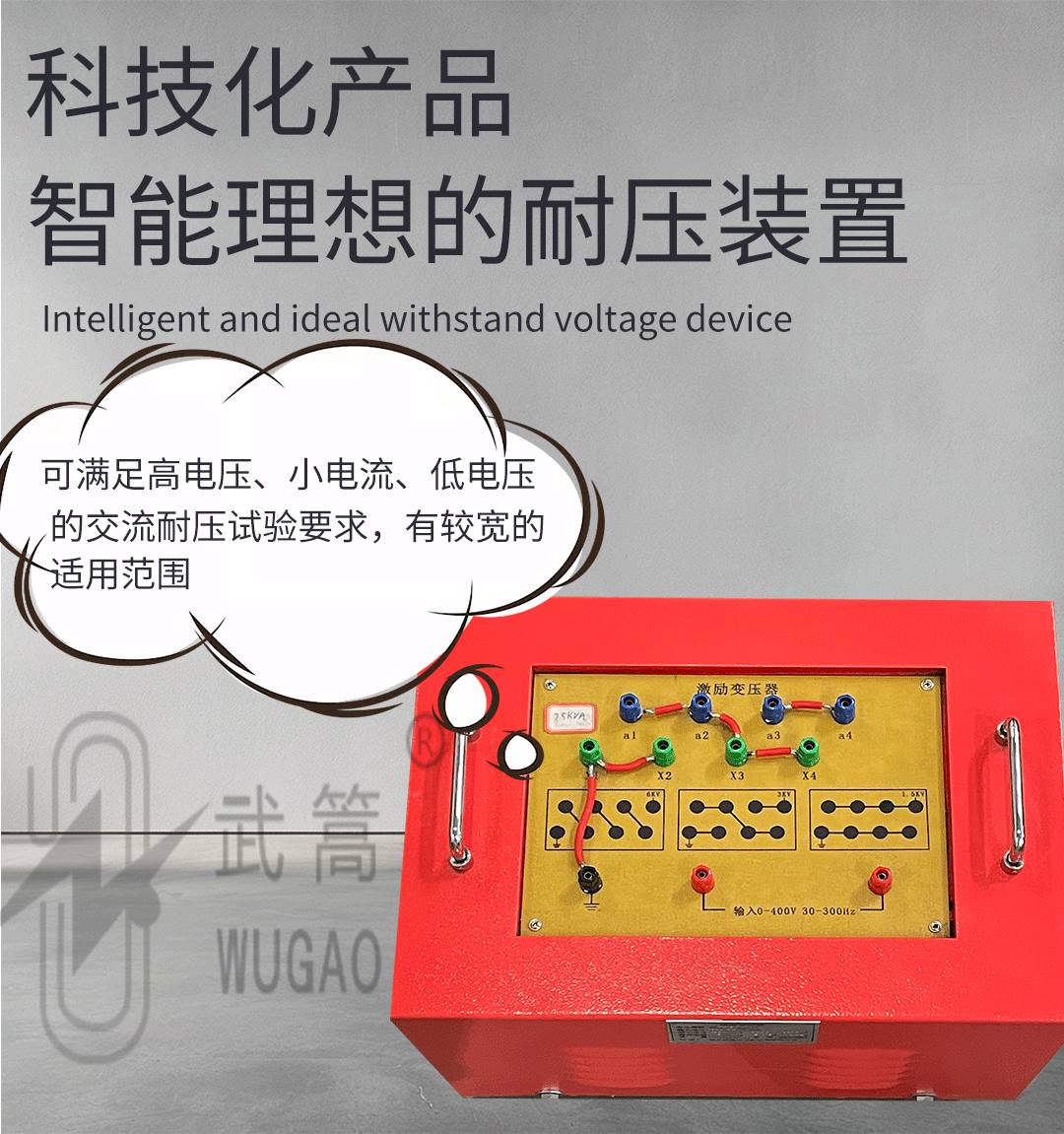

2 | 激励变压器 | JL-7.5kVA/1.5/3/6kV/0.4kV | 台 | 1 |
3 | 高压电抗器 | DK-33.75kVA/27kV | 台 | 4 |

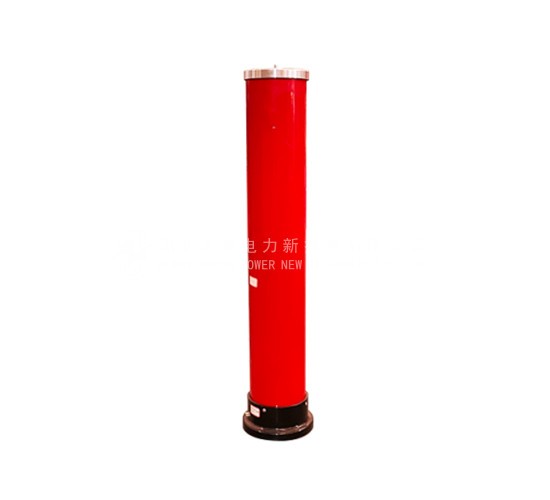

4 | 电容分压器 | FY-1000pF/110kV | 套 | 1 |
5 | 补偿电容器 | BC-10000pF/80kV | 台 | 1 |
主要功能及特征
BXZ系列变频串联谐振耐压试验装置，采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小，在国内外得到了广泛好评和应用，是当前高电压试验的新方法和潮流。
我公司调频谐振装置主要功能及其技术特点：
1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。
2、整个装置单件重量很轻，便于现场使用。
3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式；方便用户根据现场情况灵活选择，提高试验速度。
4、能存储和异地打印数据，存入的数据编号是数字，方便用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

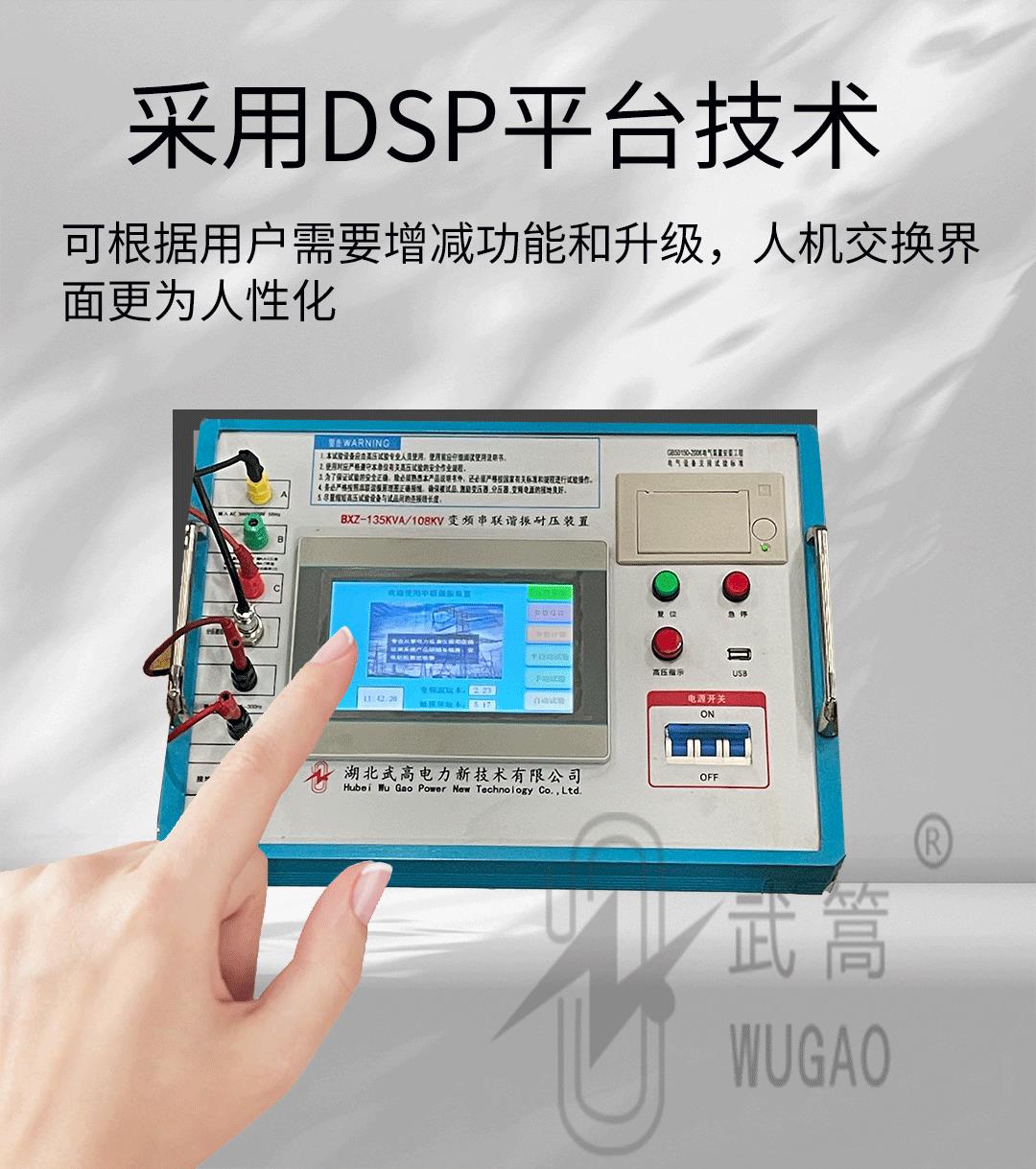

6、采用DSP平台技术，可根据用户需要增减功能和升级，人机交换界面更为人性化。
7、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此试验所需的电源功率只有试验容量的1/Q。
8、设备的重量和体积大大减少。串联谐振装置中，省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。
9、有效改善输出电压波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿。
10、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q，而用并联谐振或者试验变压器做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
11、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且不会出现任何恢复过电压。

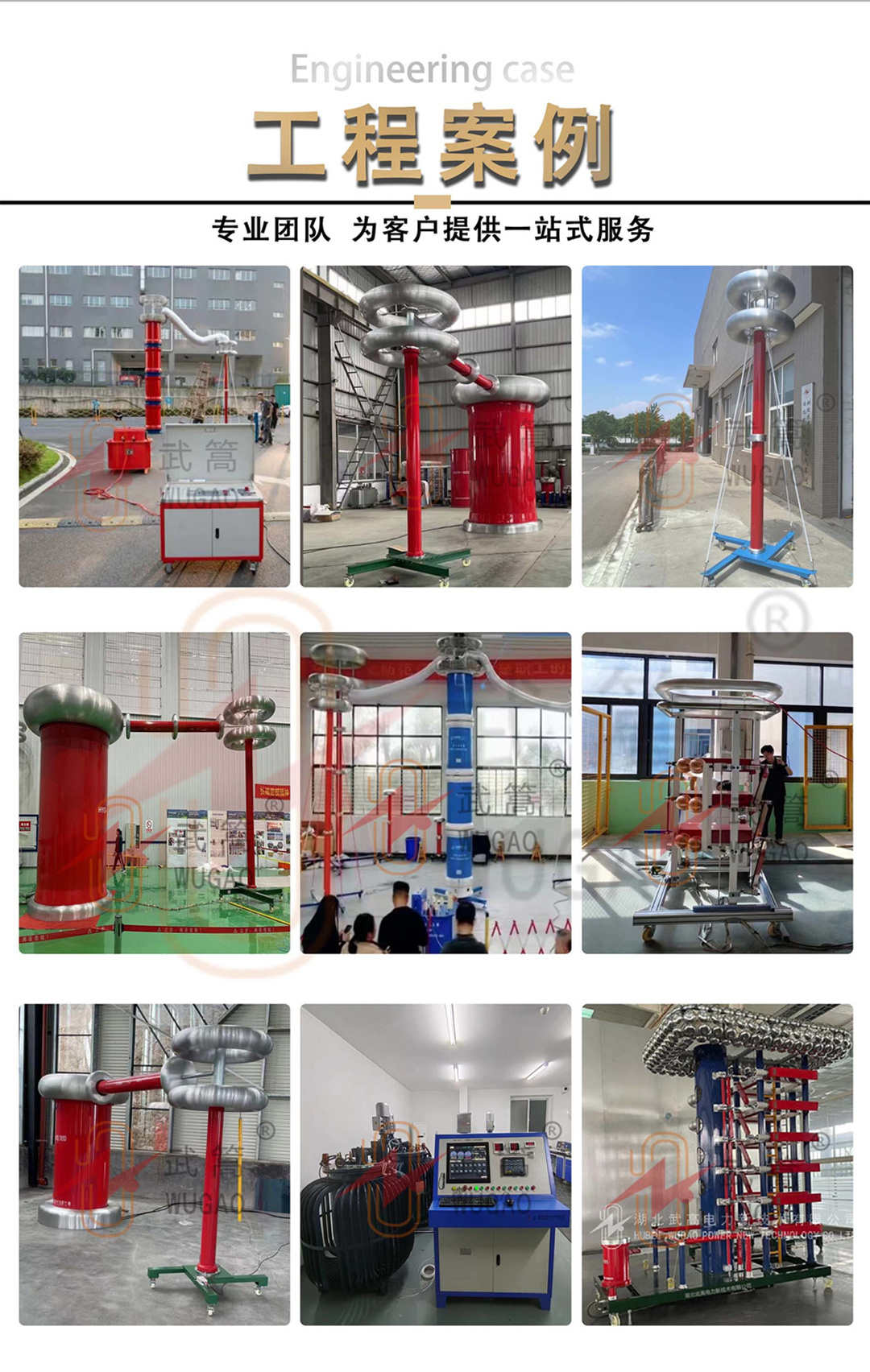

试验时设备组合方式
组合方式 被试品对象 | 电抗器选择 （33.75kVA/27kV四节） | 激励变压器 输出端选择 | 试验电压(kV) |
10kV/300mm2电缆3km | 使用四节电抗器并联 | 1.5kV | ≤22kV |
10kV/2000kVA主变 | 使用两节电抗器串联配20000pF/40kV补偿电容器 | 1.5kV | ≤28kV |
10kV开关等变电站设备 | 使用电抗器三节串联 | 3kV | ≤42kV |
35kV/300mm2电缆1km | 使用电抗器两节串联两组并联 | 3kV | ≤52kV |
35kV/6300kVA主变 | 使用四节电抗器串联加10000pF/80kV补偿电容器 | 6kV | ≤68kV |
35kV开关等变电站设备 | 使用电抗器四节串联 | 6kV | ≤95kV |

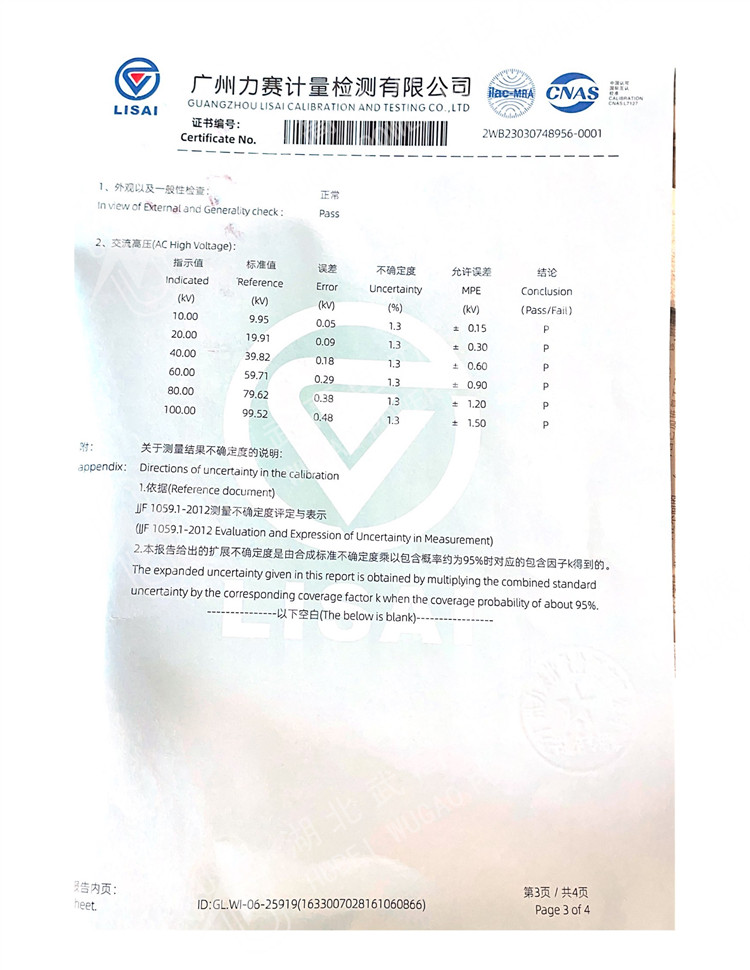

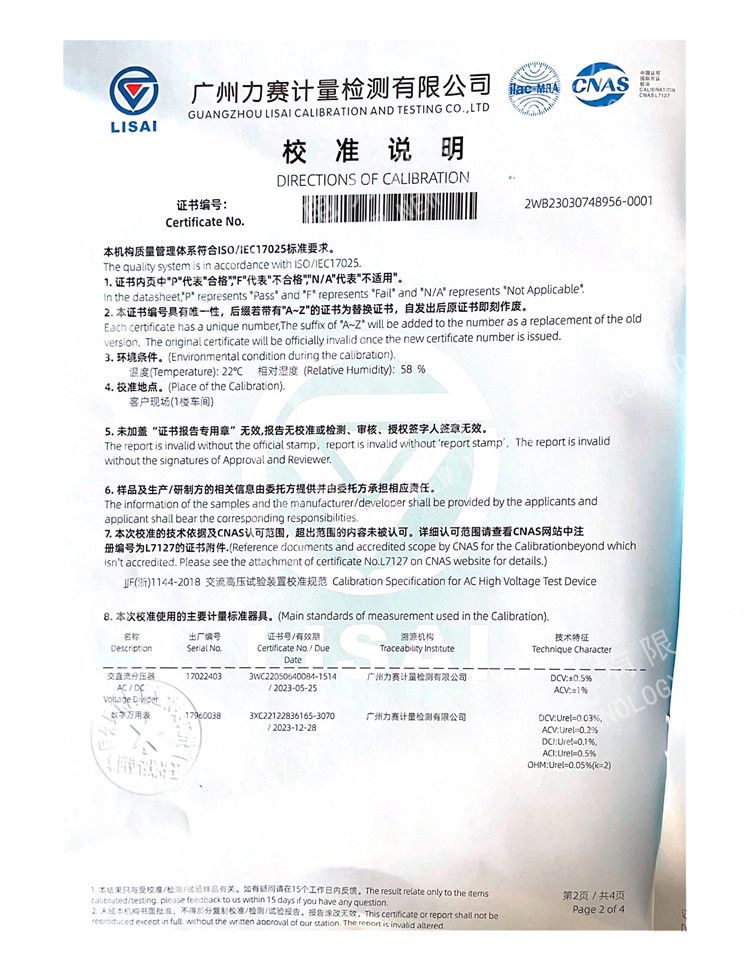

主要技术参数
1.额定容量：135kVA
2.额定电压：27kV；54kV；108kV
3.额定电流：5A；2.5A；1.25A
4.测量精度：系统有效值1.5级
5.工作频率：30-300Hz
6.装置输出波形：正弦波
7.品质因素：装置自身Q≥30(f=45Hz)
8.波形畸变率：输出电压波形畸变率≤1%
9.输入电源：单相220或三相380V电压，频率为50Hz
10.工作时间：额定负载下允许连续60min；过压1.1倍1分钟
11.温 升：额定负载下连续运行60min后温升≤65K
12.保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能
13.环境温度：－20℃-55℃
14.相对湿度：≤90%RH
15.海拔高度:≤3000米
☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
