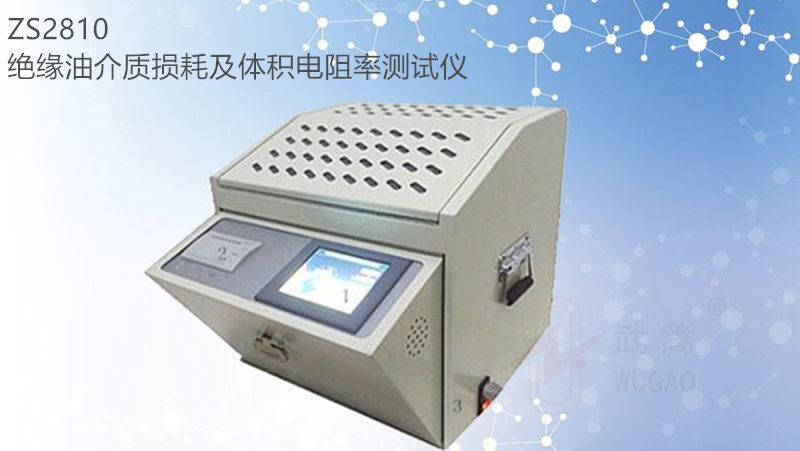

ZS2810绝缘油介质损耗及体积电阻率测试仪

产品用途

主要用于绝缘油等液体绝缘介质的介质损耗因数和电阻率的测量。

测量范围

电容量5pF~200pF;相对电容率1.000~30.000;介质损耗因数0.00001~100;电阻率2.5MΩm~20TΩm

测量精度

电容分辨率0.01pF;介质损耗因数 ±(1%读数+0.0001);电阻率分辨率 0.001M

主要部件

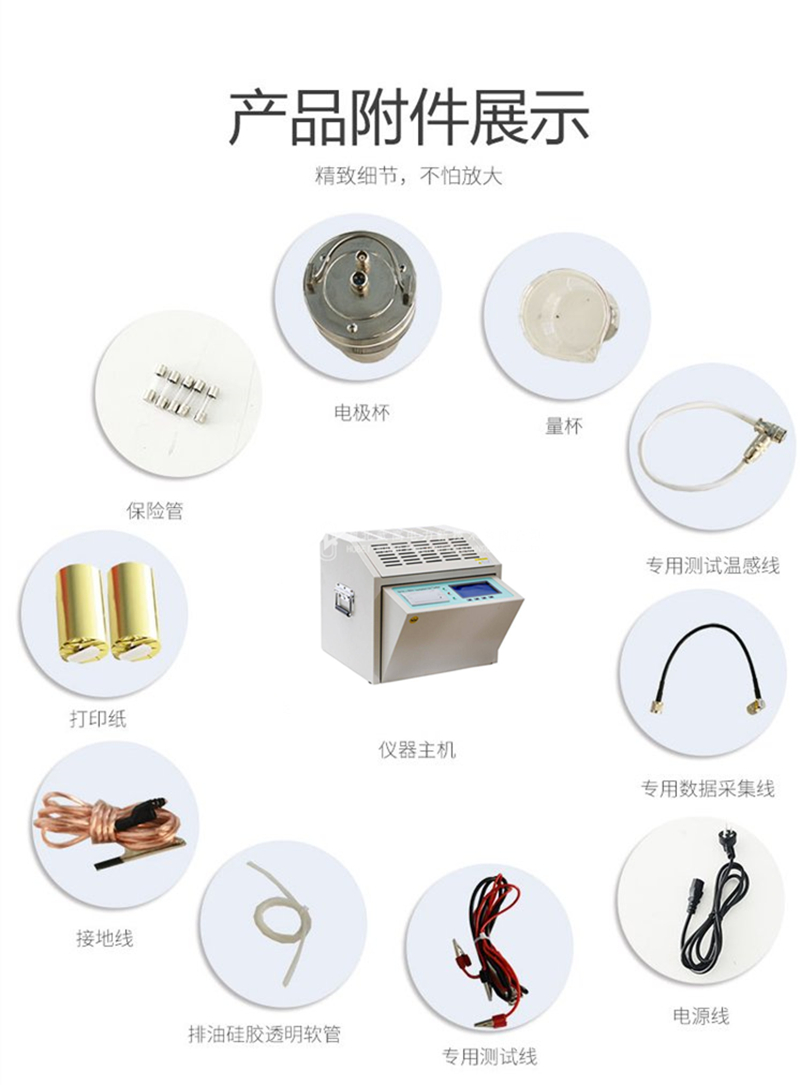

介损油杯、介损测试电桥等


客户服务热线

027-87409251

客户服务热线

13871255353

  • 产品介绍
  • 配置参数
  • 产品详情

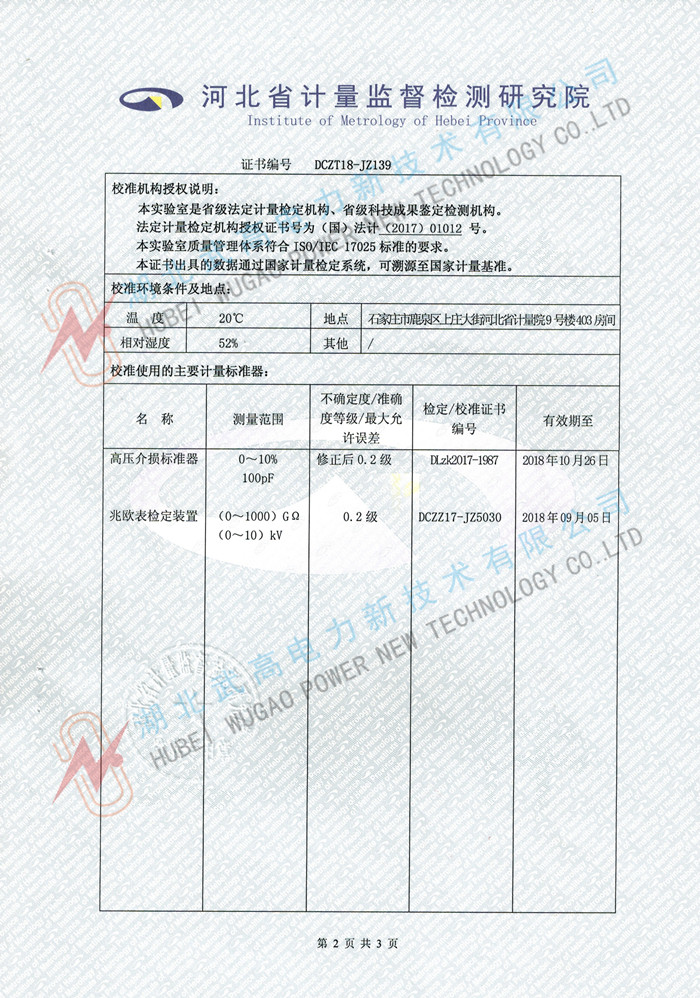

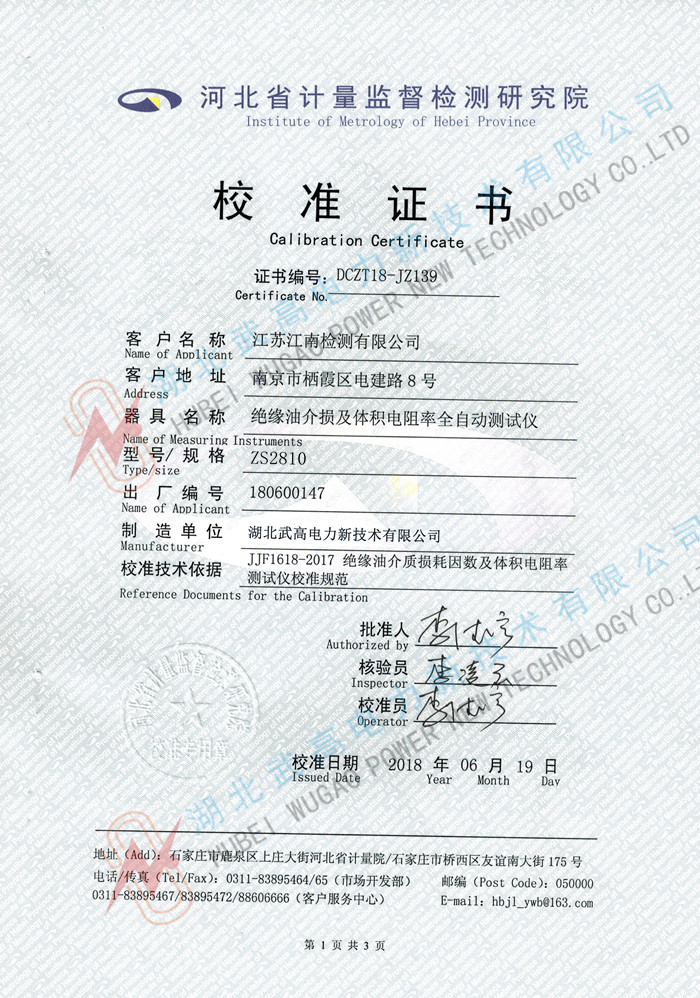

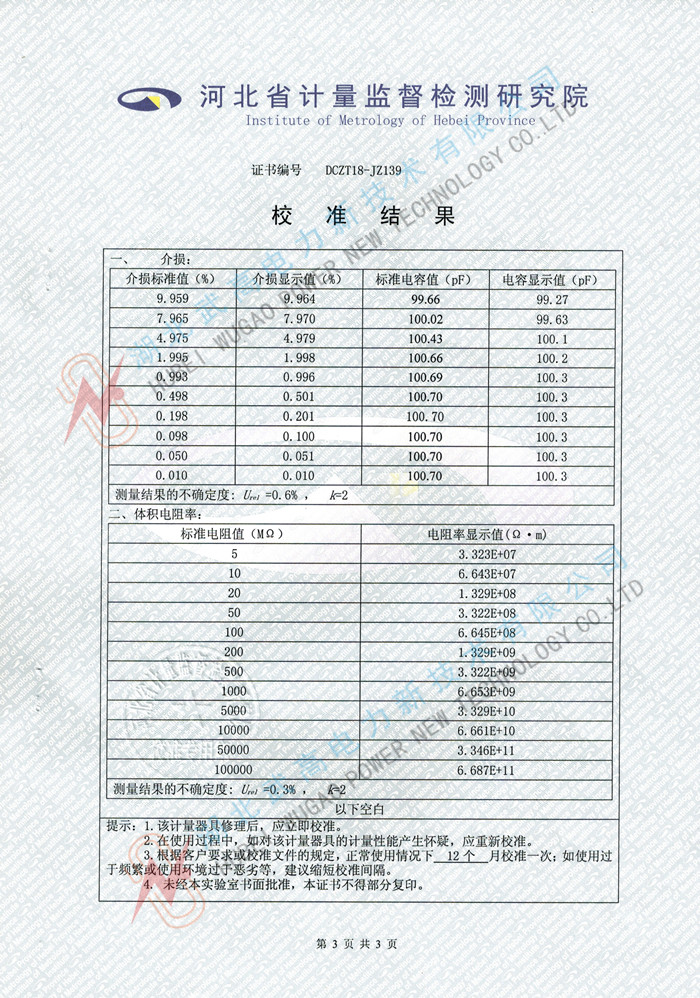

  • 质检证书
  • 操作视频
  • 使用说明
  • 技术方案
  • 故障处理

    功能及特点 Function and characteristic

    1、高度自动化,升温、测量介损 、测量电阻率可一次完成;

    2、油杯采用符合国标GB/T5654-2007的三电极式结构,极间间距2mm,可消除杂散电容及泻漏对介损测试结果的影响;

    3、仪器采用中频感应加热,PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点,使温度严格控制在预设温度误差范围以内。

    4、采用先进的DSP和FFT技术,确保数据稳定、准确、可靠。

    5、内部标准电容器为SF6 充气三点极式电容,该电容的介损及电容量不受环境温度、湿度等影响,使仪器精度在长时间使用后仍然得到保证。

    6、大屏幕彩色触摸屏,中文操作菜单,人家对话方便,操作简洁明了,一目了然。

    7、具有开盖断高压,油杯高低压电极短路等温馨提示,消除安全隐患,确保操作人员的人身安全

    8、自带实时时钟,测试日期、时间可随测试结果保存、显示、打印;设备可以显示环境实时监测。

    9、自动存储测量数据,可存储100组测量数据。

    10、空电极杯校准功能。测量空电极杯的电容量和介质损耗因数,以判断空电极杯的清洗和装配状况。校准数据自动保存,以利于相对电容率和直流电阻率的精确计算。

    11.自动排空油杯不用拆卸,方便快捷;


    技术指标 TECHNICAL INDEX

    参数

    指标

    参数

    指标

    测量

    范围

    电容

    5pF~200pF

    分辨率

    电容

    0.01pF

    介损

    0.00001~100

    介损

    10-5

    电阻率

    2.5MΩm~20TΩm

    电阻率

    0.001M

    测量

    精度

    电容

    0.5%+1PF

    控温精度

    ±0.5℃

    介损

    ±(1%读数+0.0001)

    控温范围

    0~125℃

    电阻率

    ±10%读数

    交流电压

    AC 0-2000V

    直流电压

    DC 0-500V

    环境温度

    0~40℃

    环境湿度

    <80%RH

    工作电源

    AC220V±10%

    (50±1)Hz

    外形尺寸

    420mm*380mm*385mm



    100 W



    23Kg





    使用说明Instructions for use

    ☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;

    ☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;

    ☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;

    ☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
