产品用途
主要适用于对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。
高可靠性
采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
高稳定
具有75%的功能，做氧化锌避雷器测量带来极大的方便，精度±（1.5%±2个字）。
过压保护
过压保护采用拔码设定，一目了然，误差±2% 。
客户服务热线
027-87409251
客户服务热线
13871255353
产品概述 Product Overview

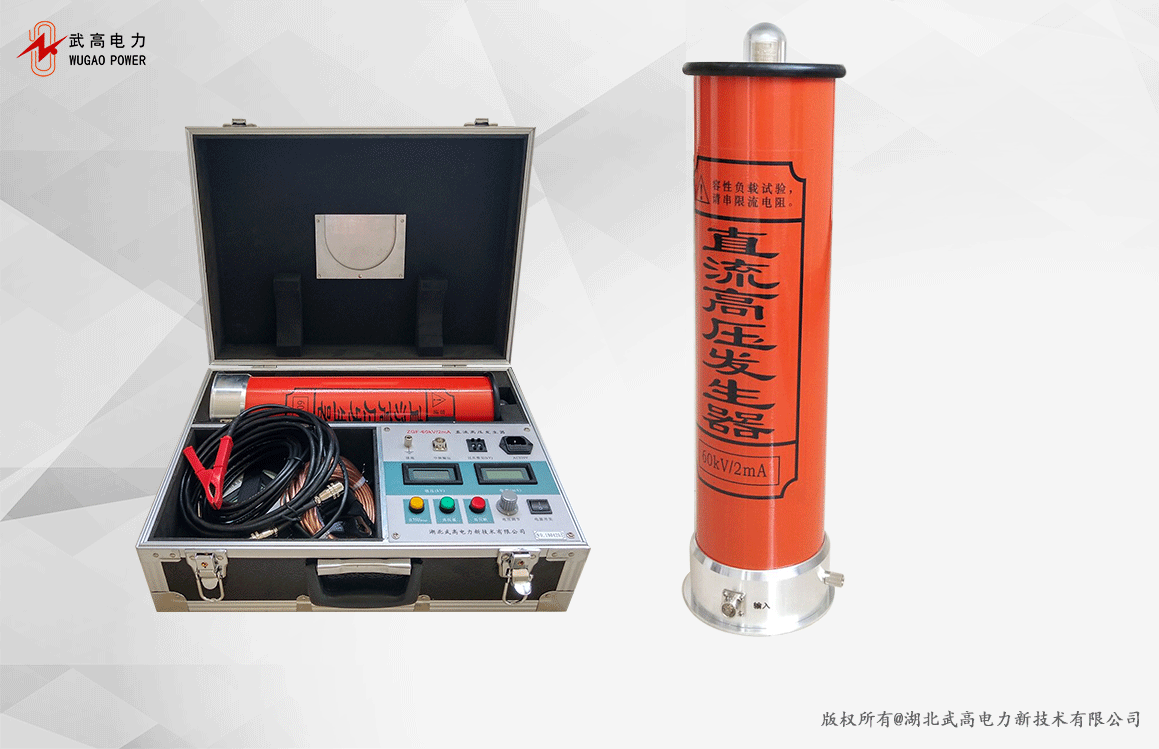

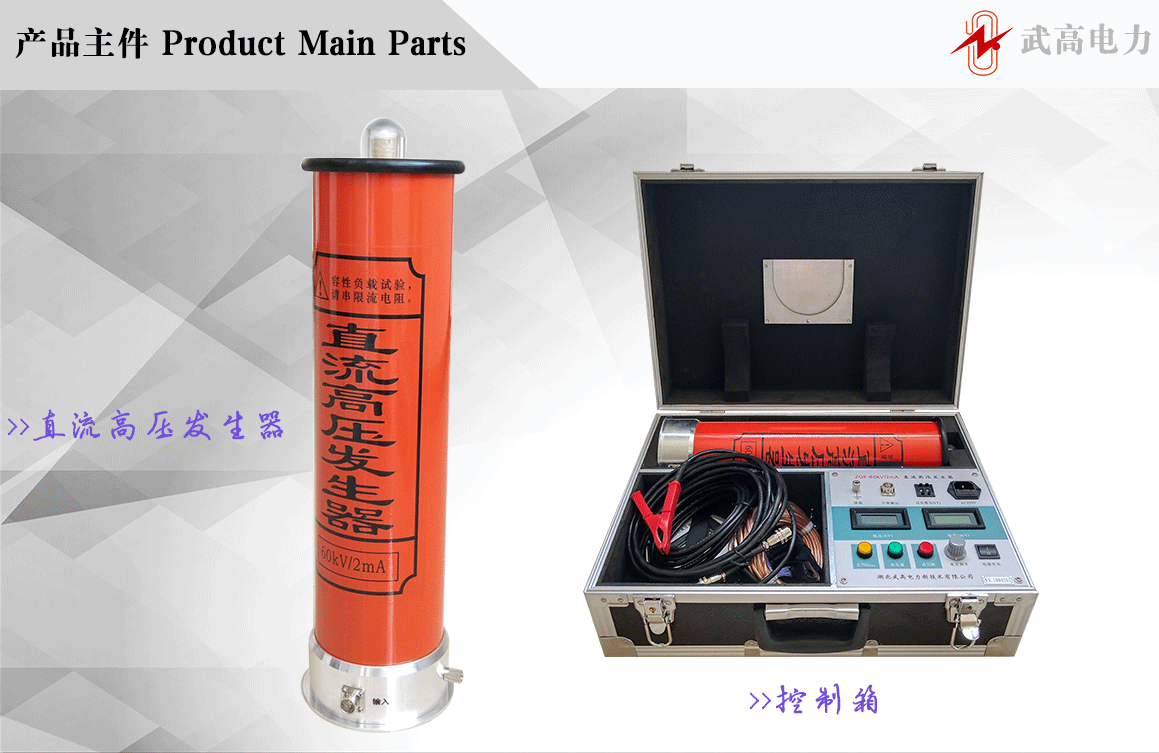

产品别称：直高发、高压发生器、中频直流高压发生器。

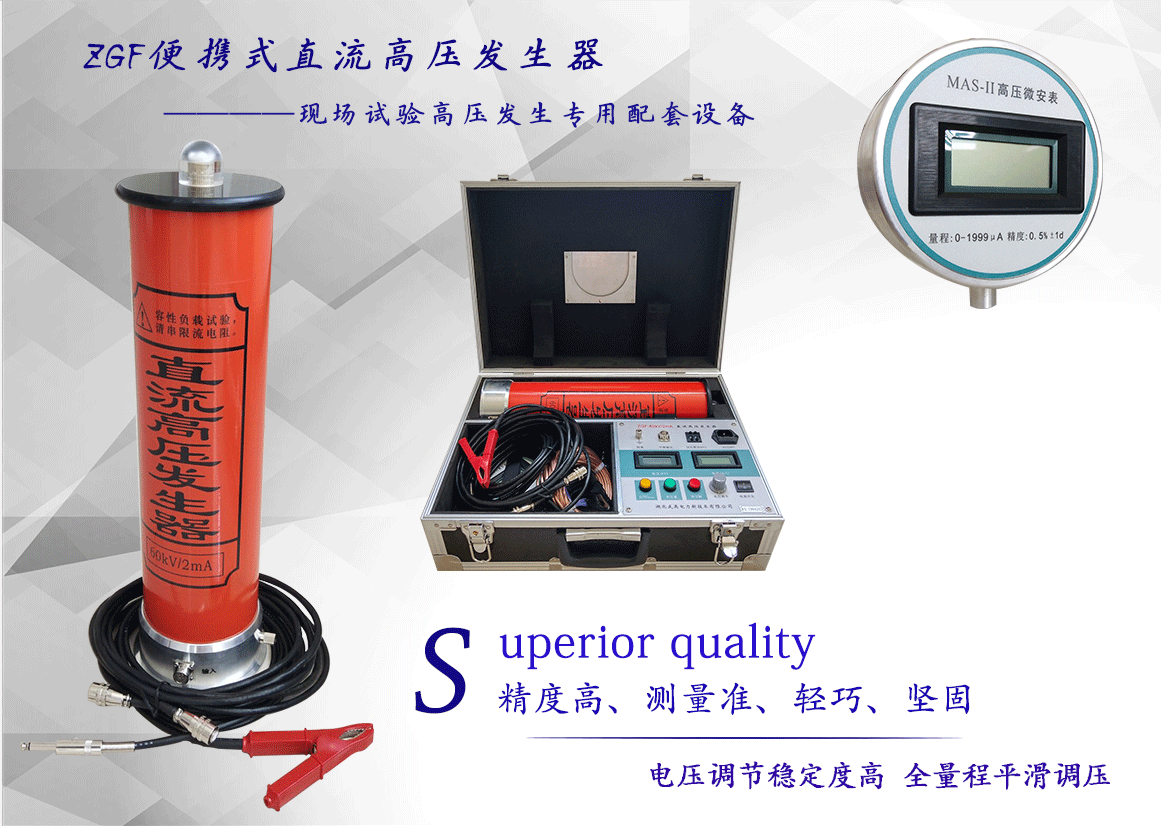

ZGF系列直流高压发生器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。
采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件，从而使输出稳定度更 高，纹波更小；

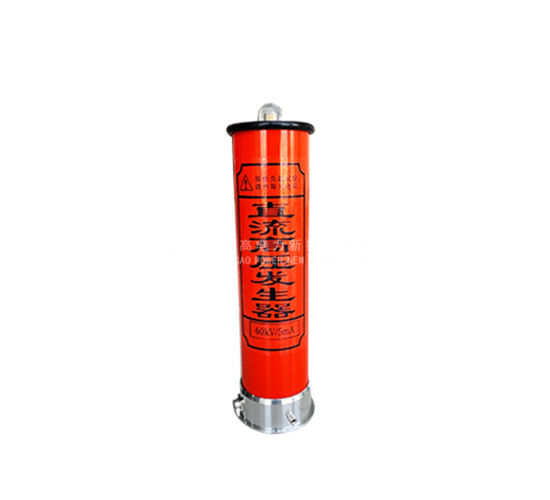

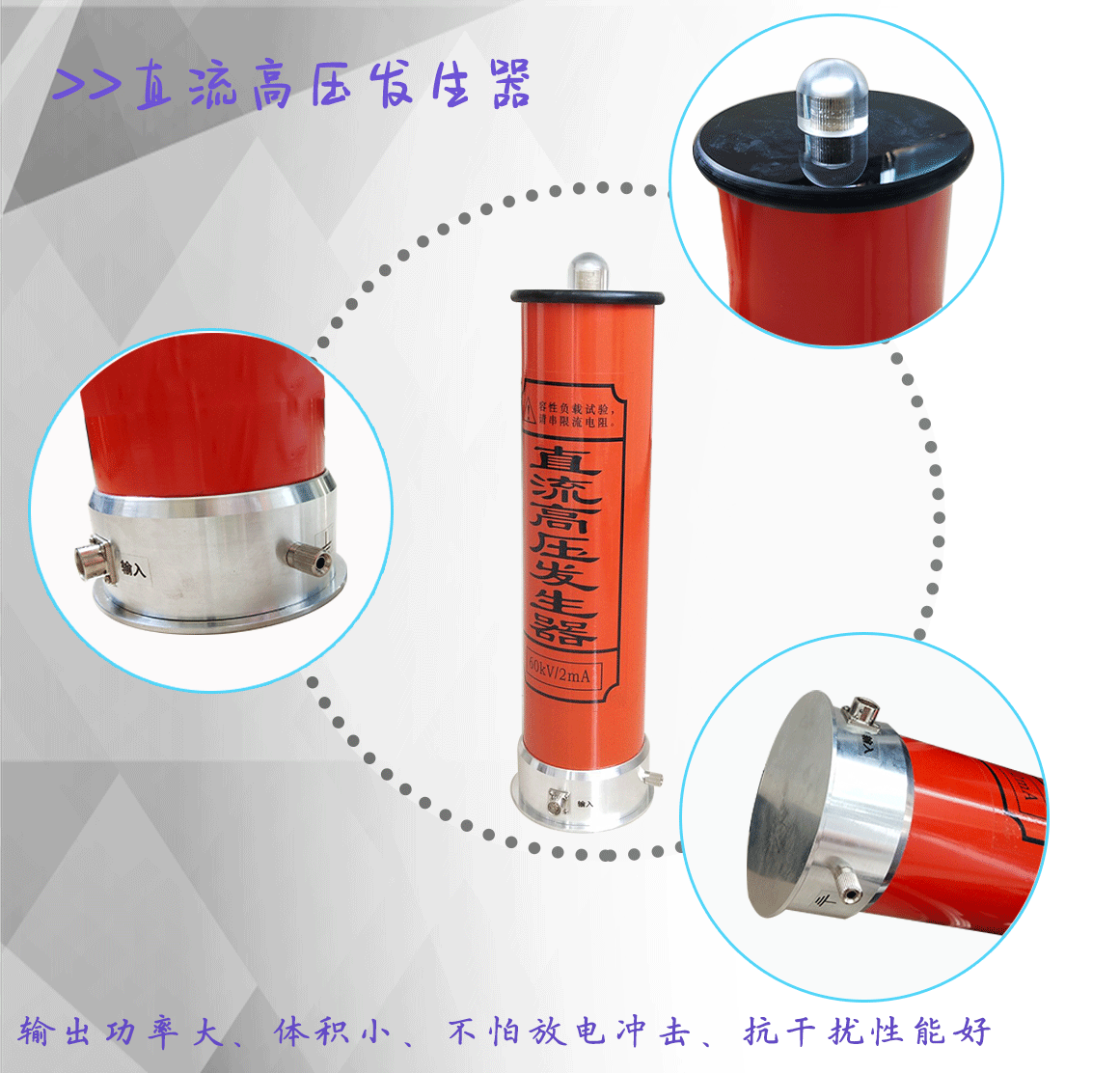

采用电压大反馈，输出电压稳定度高，纹波系数≤1%。升压电位器零起升压；全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差±（1.5%±2个字），电流误差±（1.5%±2个字）。倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。

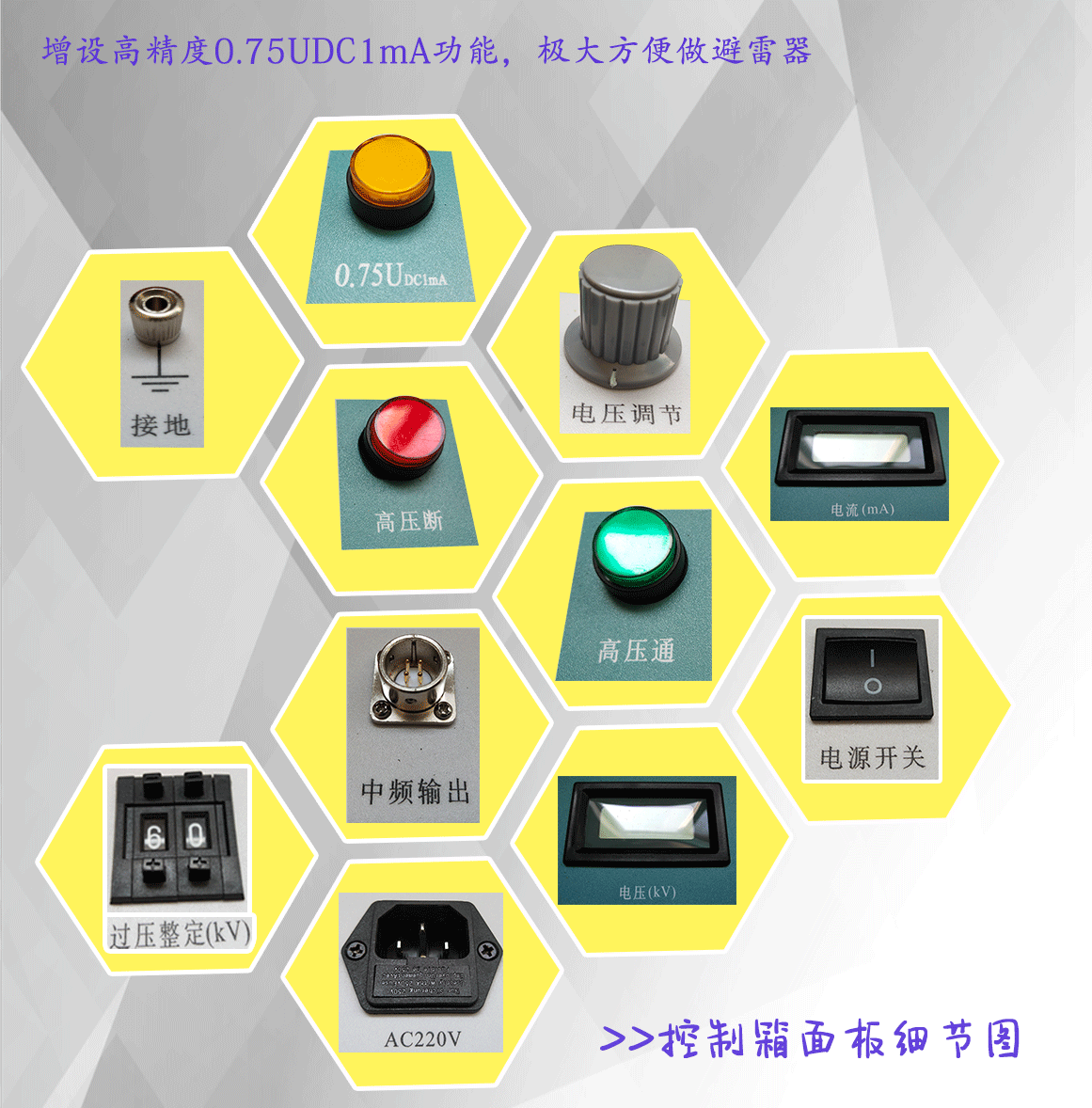

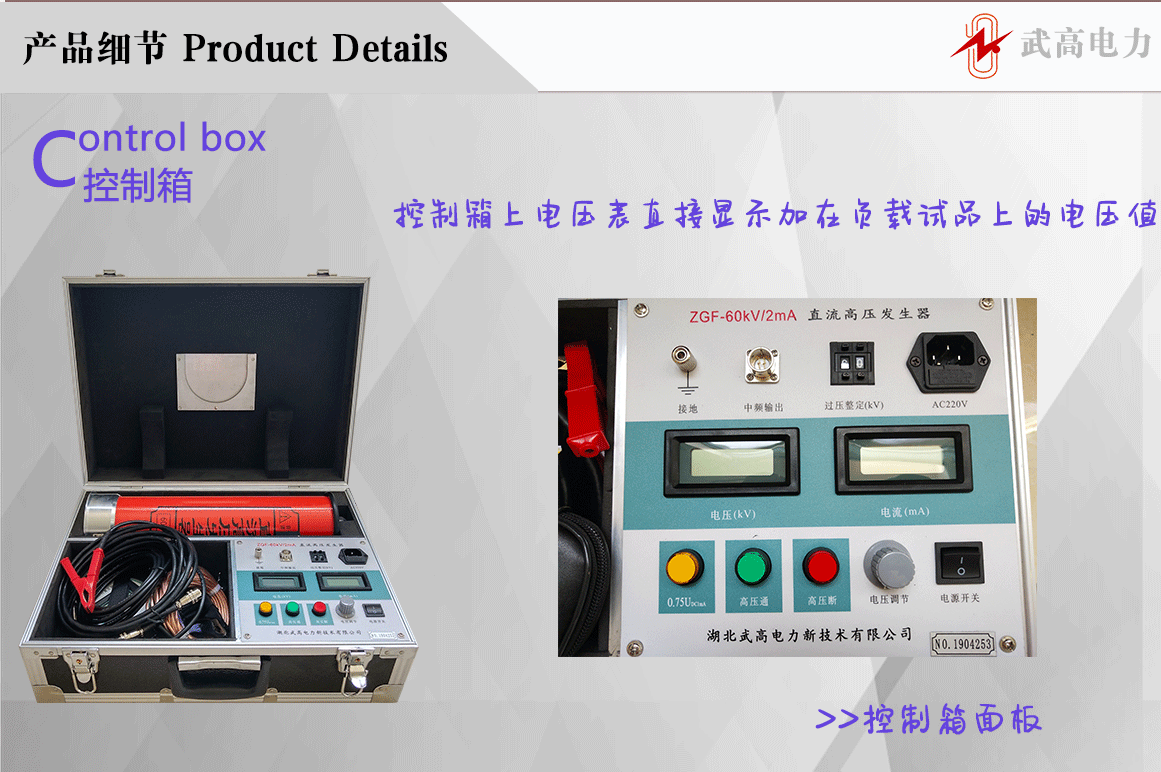

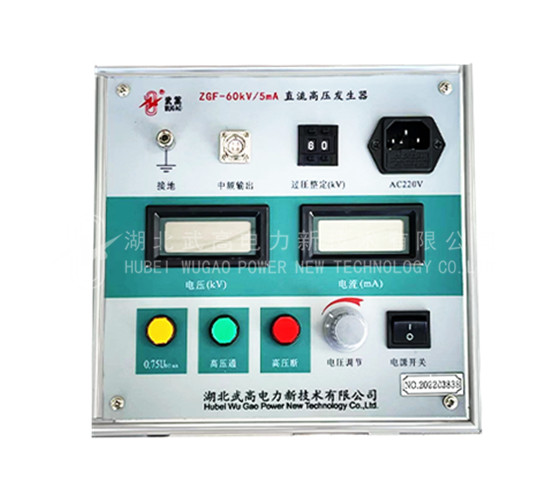

具有75%的功能，做氧化锌避雷器测量带来极大的方便。本仪器控制箱上有75%的电压开关功能，当电流升到 1000uA时、就打开75%的按钮、这时电压表、电流表所显示的值就是75%的数据。
参数表如下 The parameter table is as follows
型号规格 | 额定直流输出（KV） | 额定输出直流电流（mA） | 额定输出功率（W） | 倍压筒高度（m） | 重量（KG） |
ZGF-60 | 60 | 2 | 120 | 0.5 | 16 |
60 | 5 | 300 | 0.5 | ||
60 | 10 | 600 | 0.5 | ||
ZGF-120 | 120 | 2 | 240 | 0.8 | 20 |
120 | 5 | 600 | 0.8 | ||
120 | 10 | 1200 | 0.8 | ||
ZGF-200 | 200 | 2 | 400 | 1.2 | 26 |
200 | 5 | 1000 | 1.2 | ||
200 | 10 | 2000 | 1.2 | ||
ZGF-300 | 300 | 2 | 600 | 1.7 | 31 |
300 | 5 | 1500 | 1.7 | ||
300 | 10 | 3000 | 1.7 |
安全警告 Security Warning
● 使用直流高压试验器的工作人员必须是具有“高压试验上岗证”的专业人员。
● 使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点，当更换试品和接线时应先将两个电源断开点明显断开。
● 试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。试验回路接地线应按本说明书所示一点接地。

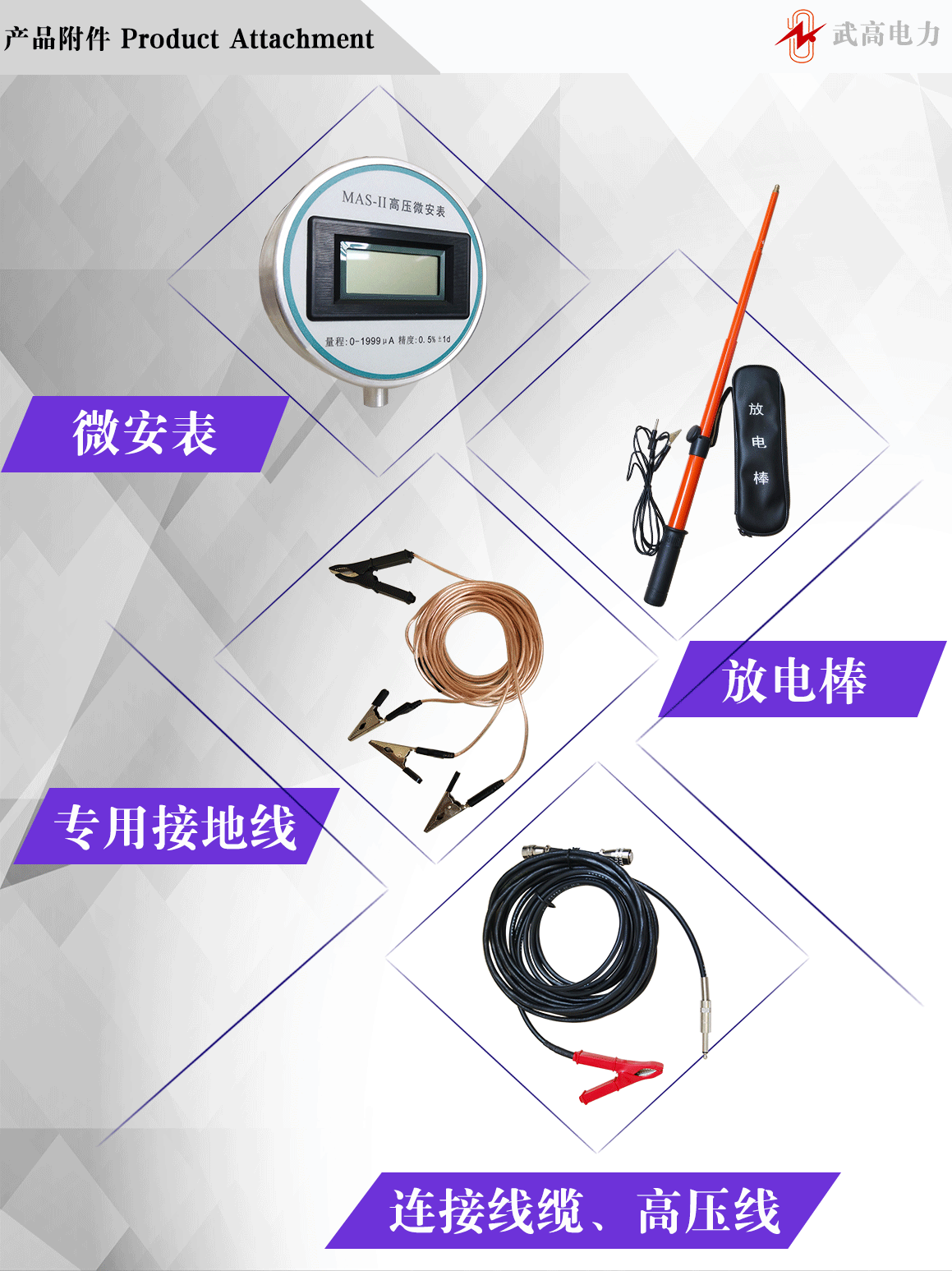

● 对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离空气间隙开始游离放电有嘶嘶声。当无声音时可用放电棒放电，最后直接接上地线放电。
● 如做容性负载试验时，一定要接上限流电阻。
● 直流高压在200kV及以上时，尽管试验人员穿绝缘鞋且处在安全距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小一般不会对人造成伤害。
试验完毕必须将接地线挂至高压输出端方可拆除高压引线。
