产品用途
适用于各种电机、仪器、仪表和家用电器的耐电压试验和绝缘电阻测量。
供电电源
220V 允差±10％，50Hz。
高稳定
一次接线自动完成对被测物的耐电压试验和绝缘电阻测量。
输出电压
0.5KV～5KV 或 0.5KV～3KV 瞬时升压。
客户服务热线
027-87409251
客户服务热线
13871255353
概 述 overview

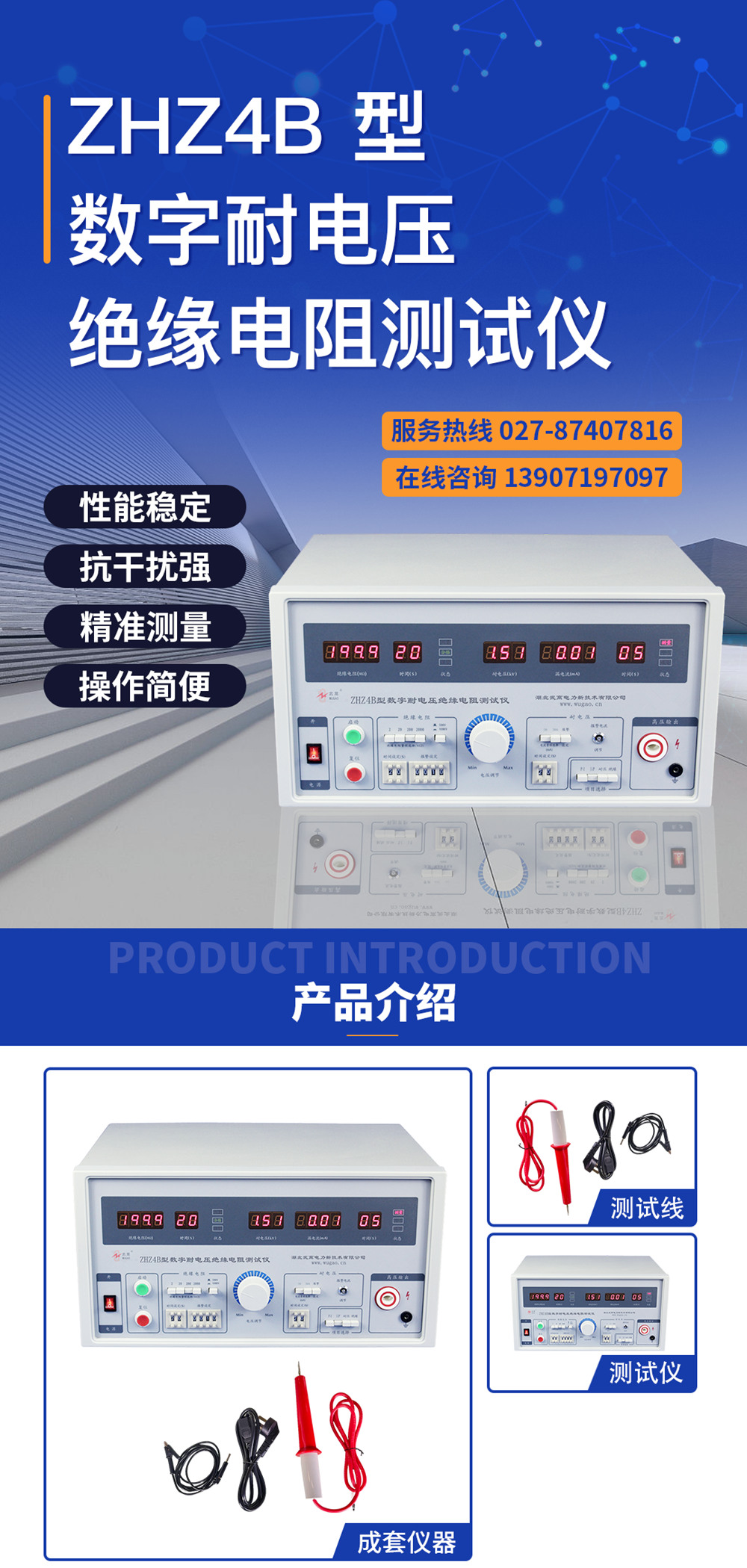

ZHZ4B 型数字耐电压测试仪产品又名耐电压绝缘电阻测试仪，适用于各种电机、仪器、仪表和家用电器的耐电压试验和绝缘电阻测量；也适用于生产流水线上使用。该测试仪使用方便灵活、安全可靠、性 能良好和维修简便。是符合 GB4793.1-1995《测量、控制和试验室用电气设备的安全要求 第1 部分：通用要求》和 GB4706.1《家用和类似用途的安全 通用要求》等国家标准中的相关条款的试验要求所需的测试设备。
本仪器贯彻 Q/YXYZ2 ZHZ 系列耐电压绝缘电阻测试仪企业标准。
规格和技术特性 Specifications and technical characteristics
1.使用条件
温度 0℃～40℃ 相对湿度 不大于 80％
周围无强烈电磁场干扰源，无大量灰尘和腐蚀气体，通风良好。2.2 供电电源 220V 允差±10％，50Hz。
2.产品特色
a 一次接线自动完成对被测物的耐电压试验和绝缘电阻测量。
b 测试程序自定，既可单项测试(耐压或绝缘)；又能连续测试(“I－P”先绝缘后耐压 或“P－I”先耐压后绝缘)。
c 可预先设置耐电压部分的输出电压、电流报警值和试验时间；绝缘电阻部分的额定电压、绝缘电阻报警值和测试时间。
d 能自动用声光判定被测物是否合格。
E 耐电压部分的输出电压部分为 50Hz 正弦波；绝缘电阻部分的额定电压为直流电压。
f 按用户要求可增加线控接口。
技术参数表 Technical parameter list
容 量 kVA | 1 | ||
耐 电 压 |
输出电压 | AC kV | 0.5～5 或 0.5～3 瞬时升压 |
基本误差 | ±(5% r +3d) | ||
击穿电流 | mA | 0.5～19.9/20～200 | |
允 差 | ±(5%r+3d) | ||
试 验 时 间 s | 1～99 | ||
额定电压 | DC V | 500/1000 | |
允 差 | ±10％Fs | ||
绝 缘 电 阻 | 测 量 范 围 | MΩ | 0.1～1.999/2～19.99/20～199.9/200～1999 |
允 差 | ±(5%r+3d) | ||
报 警 范 围 | MΩ | 0.1～1.999/2～19.99/20～199.9/200～1999 | |
允 差 | ±(5%r+3d) | ||
测 量 时 间 s | 1～99 | ||
注 1： r－读数值 d－个字 Fs－满度值 注 2： 误差测试条件环境温度为 23℃±5℃，相对湿度不大于 80%。 | |||
外形尺寸： 1×b×h，mm： 440×390×235
重 量 ：23kg
使用说明 Instructions for use

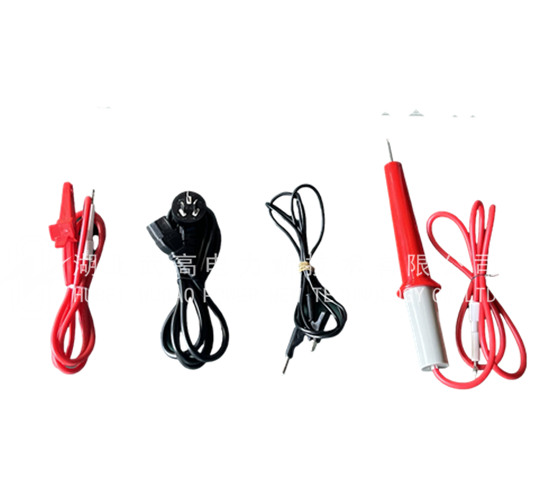

☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
