产品用途
手持式三相相位伏安表是进行三相电参数测量，可以完成三相的电压、电流、相角、频率、功率、功率因数等电参数的高精度测量。
电 源
DC 7.4V大容量可充锂电池，USB充电接口。
量 程
交流电压：0.00V～600V；交流电流：0.0mA～30A；相位：0.0°～360.0°。
仪表组成
由主机、电流钳(3把)、测试线(4条)等组成。
客户服务热线
027-87409251
客户服务热线
13871255353
简 介 Introduction

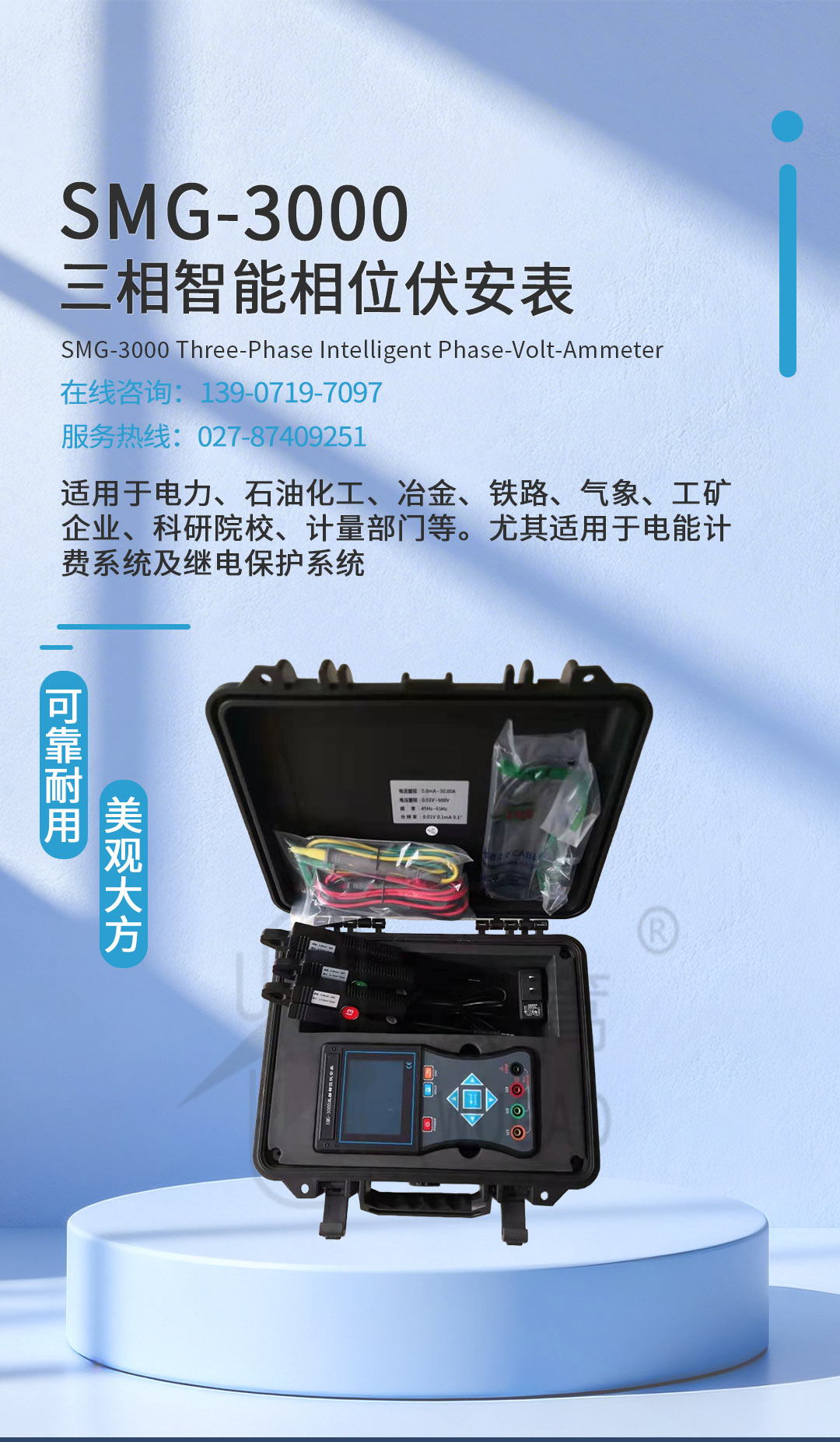

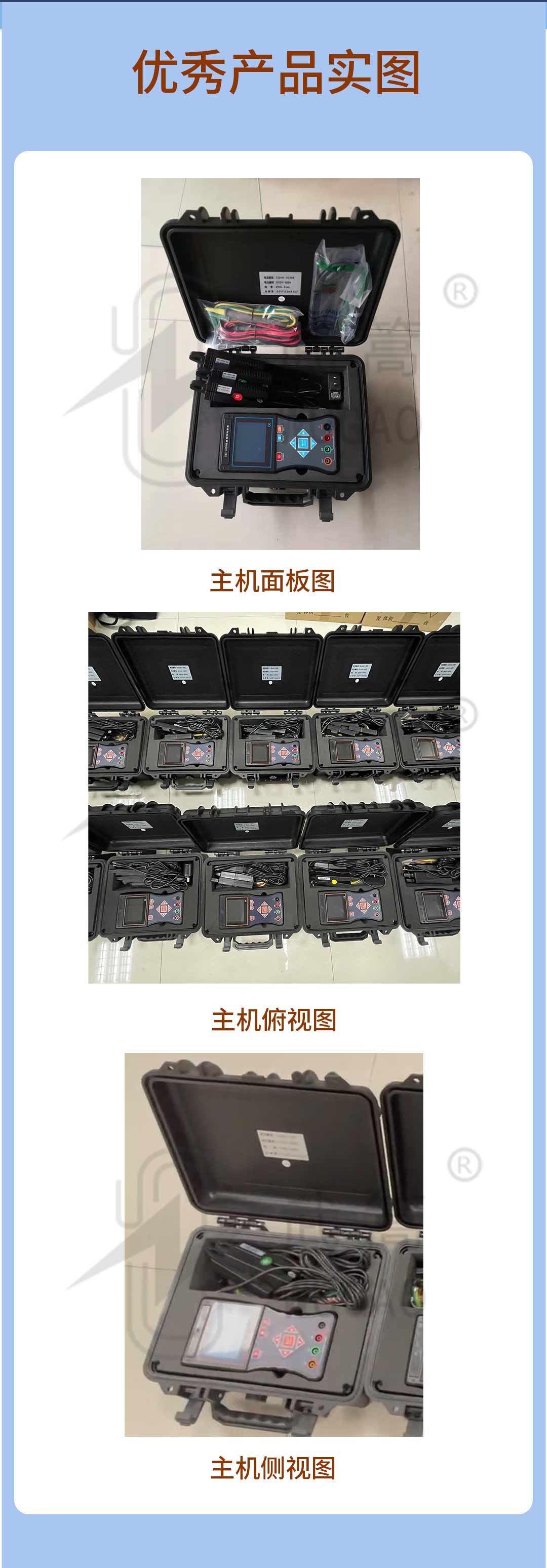

SYC-3000三相智能相位伏安表是一款专为现场测试的多功能智能仪表，由主机、电流钳(3把)、测试线(4条)等组成。主机采用3.5寸真彩液晶屏，图形菜单界面显示，向量图指示，一目了然。电流钳尖小钳头设计，便于操作，非常适用于排线密集的场所。仪表可以在被测回路不开路的情况下，同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等，为用电检查人员提供一种安全、准确、便捷的智能仪表。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。
1．基准条件和工作条件
影响量 | 基准条件 | 工作条件 | 备注 |
环境温度 | 23℃±1℃ | -10℃～40℃ | / |
环境湿渡 | 40%～60% | ＜80% | / |
信号波形 | 正弦波 | 正弦波 | β=0.01 |
信号频率 | 50HZ±1HZ | 45HZ～65HZ | / |
仪表工作电压 | 7.4V±0.5V | 7.4V±1V | / |
测相位频率相序时电流幅值 | 1A±0.1A | 1mA～30A | 详见一般规格说明 |
测相位频率相序时电压幅值 | 100V±10V | 1V～600V | / |
测功率功率因数时电流幅值 | 1A±0.1A | 10mA～30A | / |
测功率功率因数时电压幅值 | 100V±10V | 10V～600V | / |
外电场、磁场 | 应避免 | ||
被测导线位置 | 被测导线处于钳口的近似几何中心位置 | ||
2．一般规格
功 能 | 同时测试三相380V/220V电力系统中的电流、电压、相位、频率、相序、有功功率、无功功率、视在功率、功率因素、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等 |
电 源 | DC 7.4V大容量可充锂电池，USB充电接口，充满电连续工作约10小时 |
额定电流 | 约180mA Max |
显示模式 | 3.5寸真彩液晶屏显示 |
仪表尺寸 | 长宽厚：196mm×92mm×54mm |
钳口尺寸 | φ7.5mm×13mm |
采样速率 | 约3次/秒 |
量 程 | 交流电压：0.00V～600V |
交流电流：0.0mA～30A | |
相位：0.0°～360.0° | |
频率：45.00Hz～65.00Hz | |
有功功率：0.0W～12kW | |
无功功率：0.0VAR～12kVAR | |
视在功率：0.0VA～12kVA | |
功率因数：-1～+1 | |
电流矢量和：0mA～60A | |
分辨率 | 电压：AC 0.01V |
电流：AC 0.1mA | |
相位：0.1° | |
频率：0.01Hz | |
有功功率：0.1W | |
无功功率：0.1VAR | |
视在功率：0.1VA | |
功率因数：0.001 | |
电流矢量和：1mA | |
精度 （基准条件下） | 电压：±(0.5%量程) |
电流：±(0.5%量程) | |
相位：±1°（工作条件下的相位误差：10mA～30A为±3°；10mA以下±5°；在电流值低于5mA时，为确保电流对电流相位测量准确，请不要进行电压测量；在进行电压对电流的相位测试时，为确保测量的准确性，电压需不低于5V，电流不低于5mA) | |
有功功率：±(1.0%量程) | |
无功功率：±(1.0%量程) | |
视在功率：±(1.0%量程) | |
频 率：±(1.0%量程) | |
功率因数：±0.03 | |
相 序 | 正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁 |
反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁 | |
检测速率 | 约2秒/次 |
数据保持 | 测试中按HOLD键保持数据，“HD”符号显示 |
数据存储 | 99组 |
充电接口 | USB充电接口 |
自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
背光功能 | 有，背光亮度可调节 |
电压检测 | 当电池电压低于6.5V时，电池电压低符号显示，提醒给电池充电，并在10S内自动关机 。 |
仪表质量 | 主机：350g(带电池) |
电流钳：170g×3 | |
总质量：约1.35kg | |
测试线长度 | 1.5m |
电流钳线长 | 2m |
工作温湿度 | -10℃～40℃；80%Rh以下 |
存放温湿度 | -10℃～60℃；70%Rh以下 |
输入阻抗 | 测试电压输入阻抗为：1MΩ |
耐 压 | 仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 |
绝 缘 | 仪表线路与护套外壳之间≥100MΩ |
适合安规 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |
使 用 说 明
有电！危险！操作者须经严格培训并获得国家相关电工操作认证才能使用本仪表进行现场测试。注意本仪表面板及背板的标贴文字及符号。
操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。
使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露及断线才能使用。
注意本仪表所规定的测量范围及使用环境。
不要同时操作2个或2个以上的按键，操作会无效。
测试时，用不到的电流钳或电压输入线不要与仪表连接，以免引起干扰。
为保证测量精度，I1、I2、I3电流钳不能混用，需对应接口连接。
不能用于测试高于600V的电压，不能测试超过30A的电流。
仪表后盖及电池盖板没有盖好禁止使用。
确定导线的连接插头已紧密地插入接口内。
仪表于潮湿状态下，请勿使用，或更换电池。
禁止在易燃性及危险场所测试。
测试线须撤离被测导线后才能从仪表上拔出，不能触摸输入插孔，以免触电。
请勿在强电磁场环境下使用，以免影响仪器正常工作。
仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。
请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。
仪表及电流钳口必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭钳口。
避免电流钳受冲击，尤其是钳口接合面。
仪表具有自动关机功能。
长时间不用仪表，请定期给电池充电或取出电池。
更换电池，注意极性，若无法更换，请联系厂家，咨询电话：027-87409251 13871255353 。
使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。
由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。
