product
产品用途
用于高电压测量和冲击电压测量。

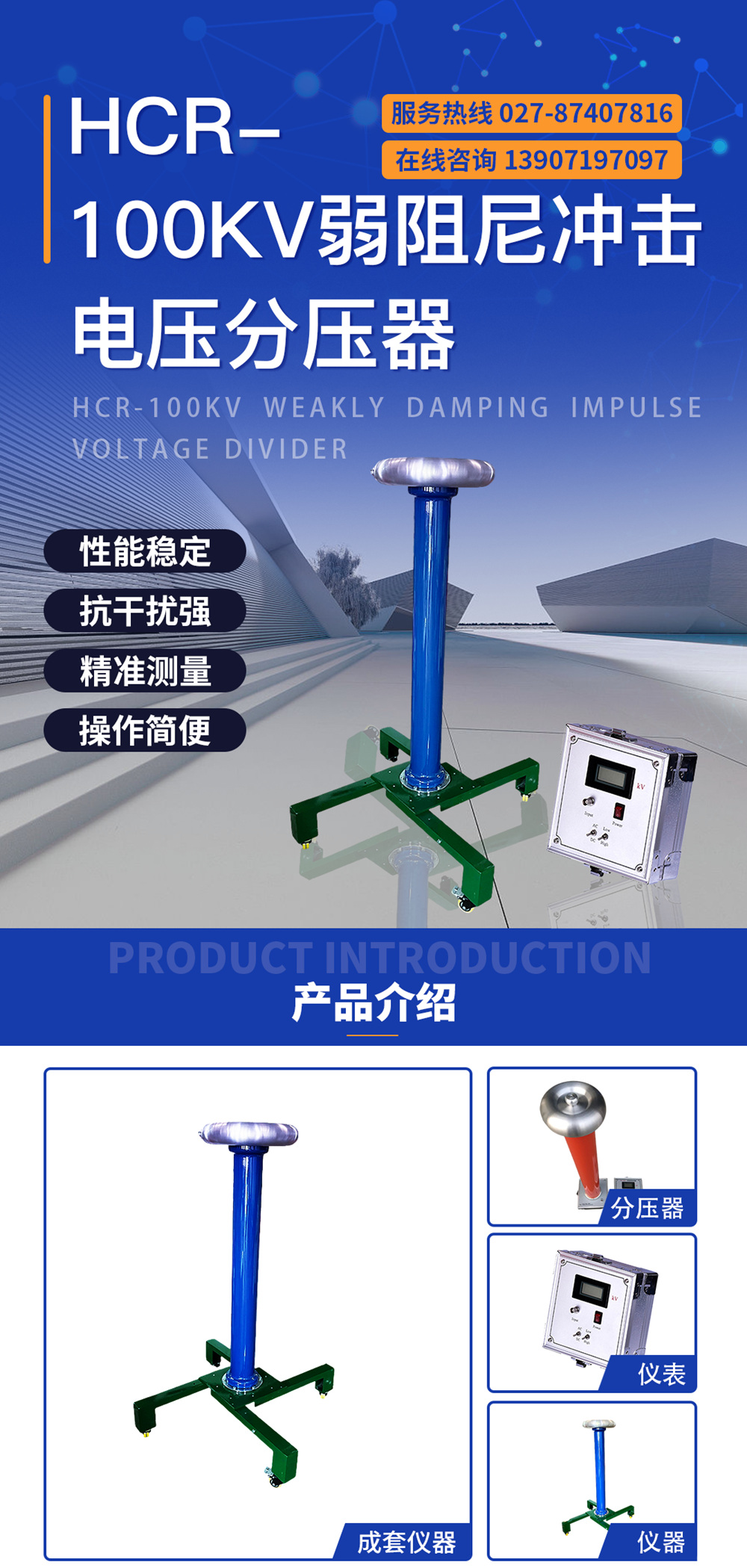

产品组成
主要由可移底座，高压部分，低压部分，测量电缆组成。
分压比的确定
可用已知的分压器（例如电阻分压器）进行比较测量。
技术参数
雷电冲击1.2/50μs 100kV ；工频电压50或60Hz 100kV。
客户服务热线
027-87409251
客户服务热线
13871255353
简 介 Introduction
分压器用于高电压测量； 该装置具有使数兆伏的电压值降到几百伏的作用，以便测量和记录这一电压，在低压侧取得加于试品上的高电压的正确图象。
我们使用的阻尼式电容分压器是由电容器和电阻串联而成。
电缆匹配：
为了估计测量电路的分压比，除了引至分压器的高压引线外，还须考虑通过同轴电缆连接到低压侧的测试仪器。特别对长电缆来说，电缆电容同低压电容比起来，是不能忽视的。这时可根据终端电阻必须大致等于电缆波阻抗的原则来进行电缆匹配，这样分压器就有最合适的传递特性。
分压比的确定：
可用已知的分压器（例如电阻分压器）进行比较测量。
在计算阻尼式电容分压器的分压比时，杂散电容必须考虑进去。这意味着，分压器应在其使用地点的测量回路中进行校准。高压电容越大，周围物体对分压比的影响就越小。
为了使分压比适应于试验电压，有的高压部件可以短路，短路这些部件后，如果同样不带连接电阻进行测量，则剩余部件的传递特性不会改变。
若在传递特性上出现高频振荡，则多半是低压部分的振荡。所以，为了得到良好的传递特性，接地线必须短，低压部件的电感对传递特性也有很大的影响，因此，低压部分是由大量的元件并联组成。
在测量中为了避免电缆的反射，测量电缆的末端必须用等于其自身波阻抗的电阻进行匹配。由我们设计的低压部件具有装在内部的匹配电阻。
结构设计：
阻尼式电容分压器主要由可移底座，因电压较高而带有顶端屏蔽和可能有中间屏蔽的高压部分，低压部分，测量电缆组成。
整体分压器参数 Overall voltage divider parameters
高压总电容：CT=800pF
高压部分：
单个高压部件的参数
电容：CE=800pF
低压部分：
电容：CS= 800 nF
测量电阻的匹配电阻：
RK=75 Ω
额定电压：
高压部分的额定电压:
雷电冲击 1.2/50μs 100kV
工频电压 50或60Hz 100kV
低压部分的额定电压:
雷电冲击 1.2/50μs 1.00kV
工频电压 50或60Hz 0.80kV
整体分压器的传递特性：
高压引线的长度：m
响应时间：<150ns
过冲：<5.0%
分压比：
K1=1000
附加数据：
温度范围： -20~+40℃
分压器总高度：1.2m
分压器重量：40kg

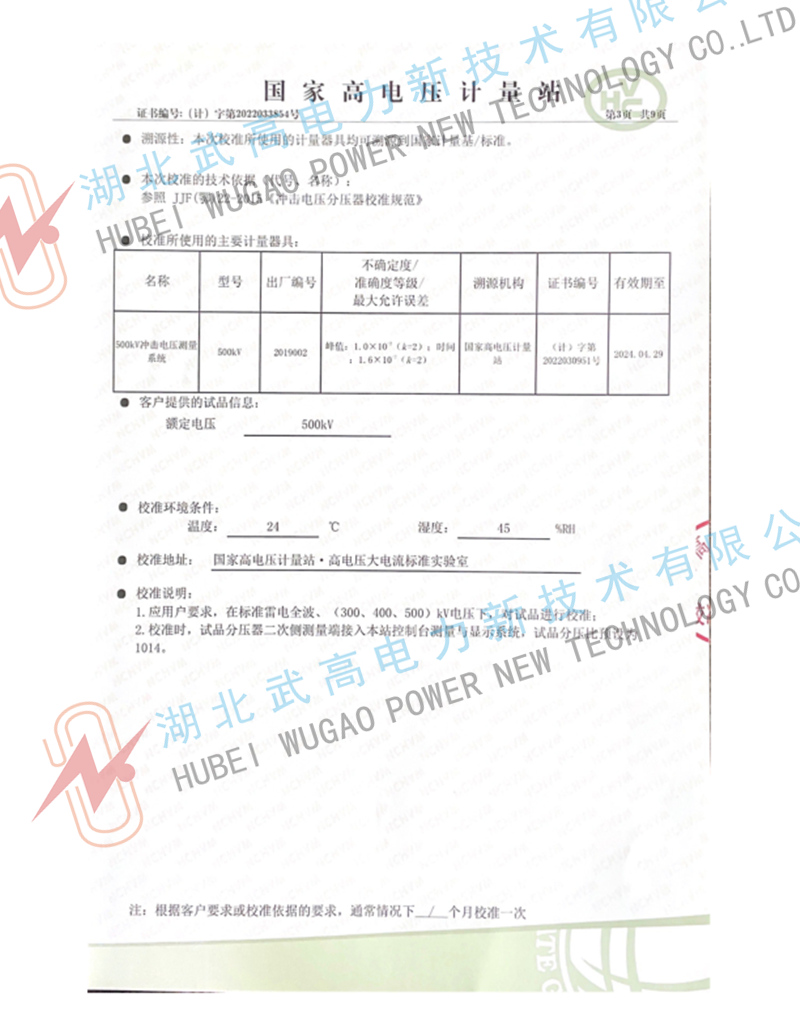

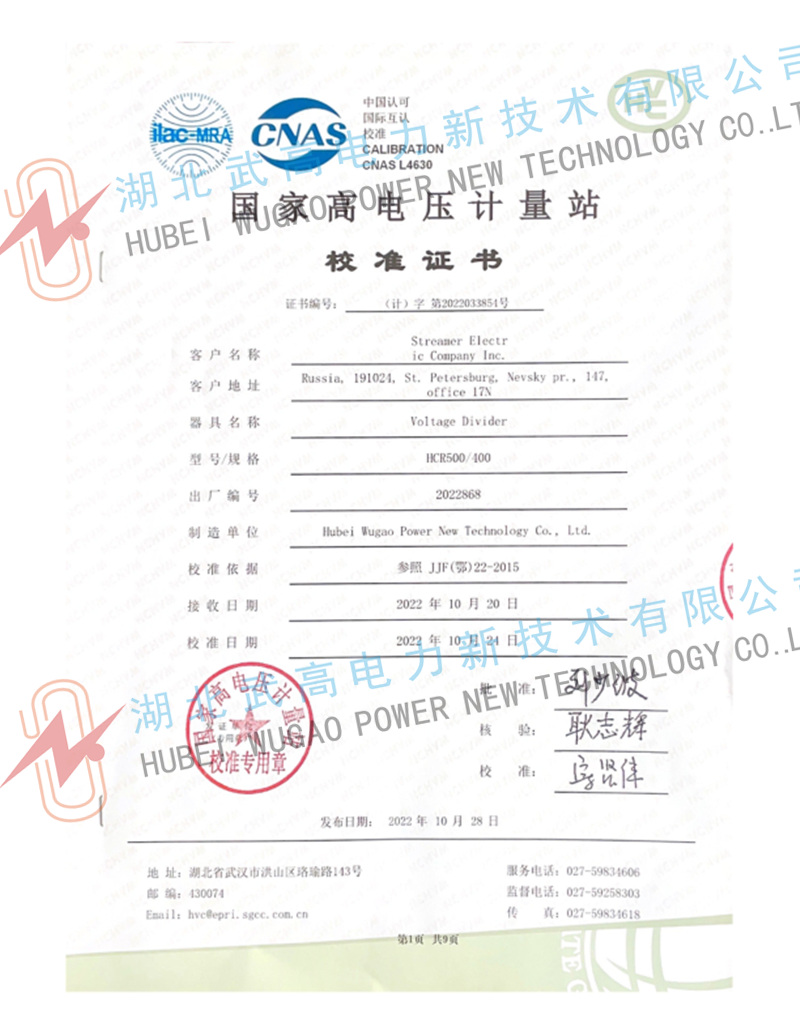

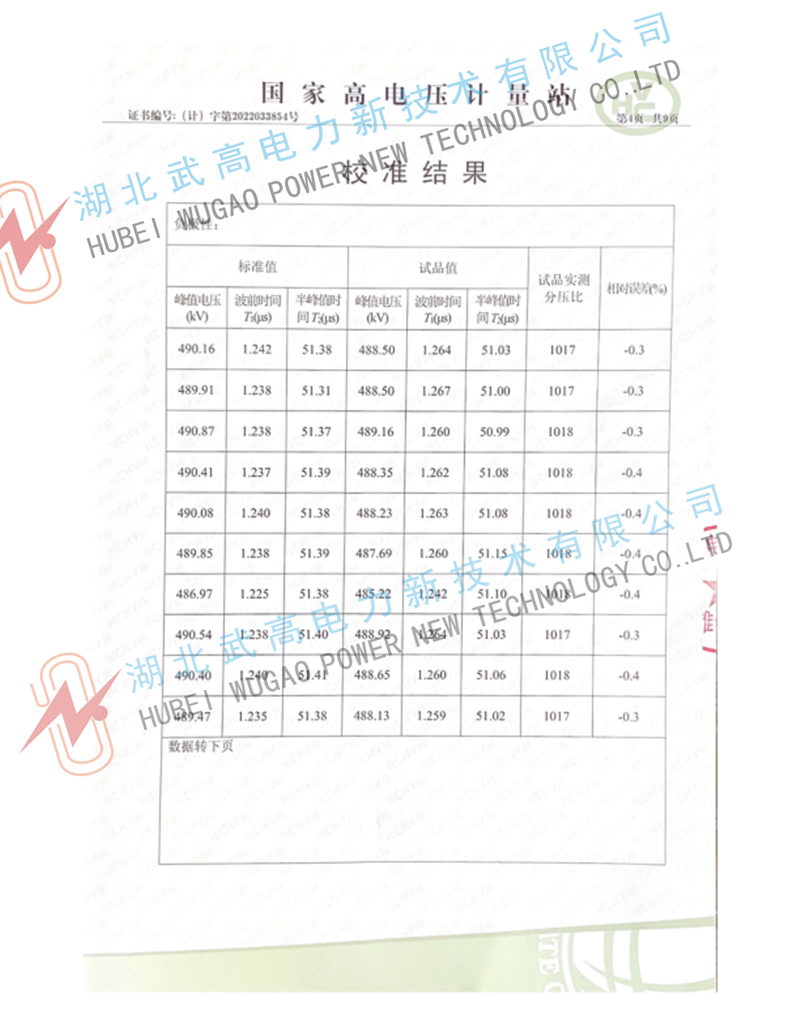

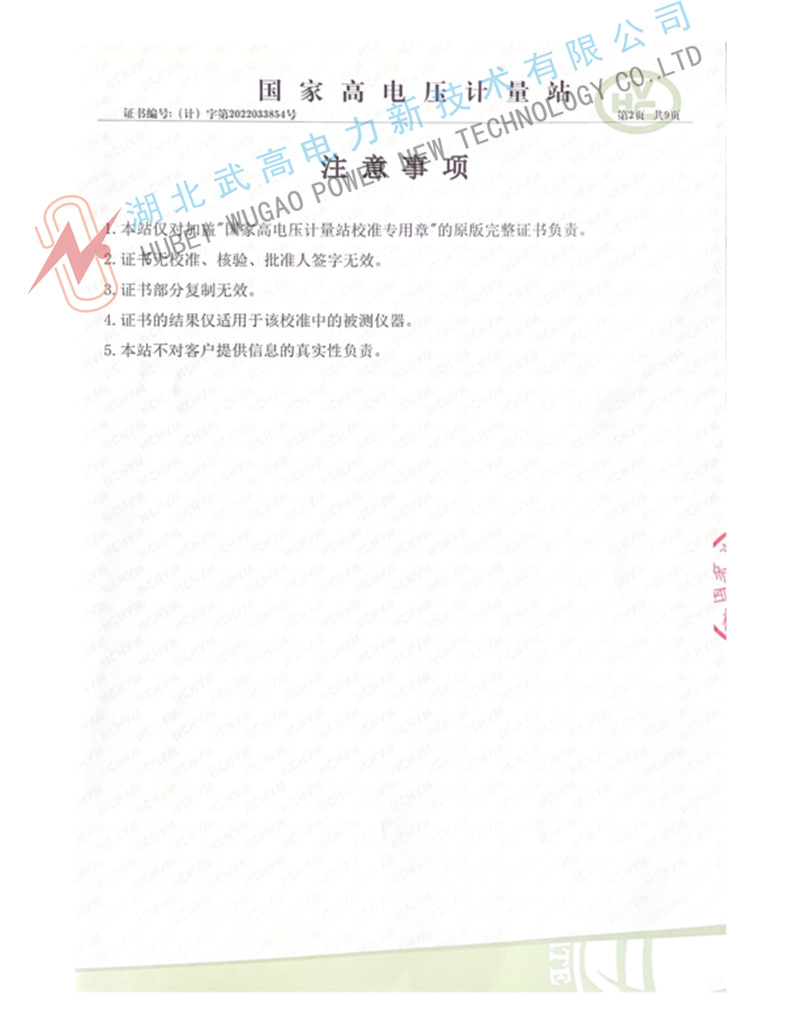

以下为500KV冲击分压器校准报告，共9张，版面限制，上传4张，完整报告---
您可以拨打我们24小时服务热线：13871255353 13907197097
使用说明 Instructions for use
☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
