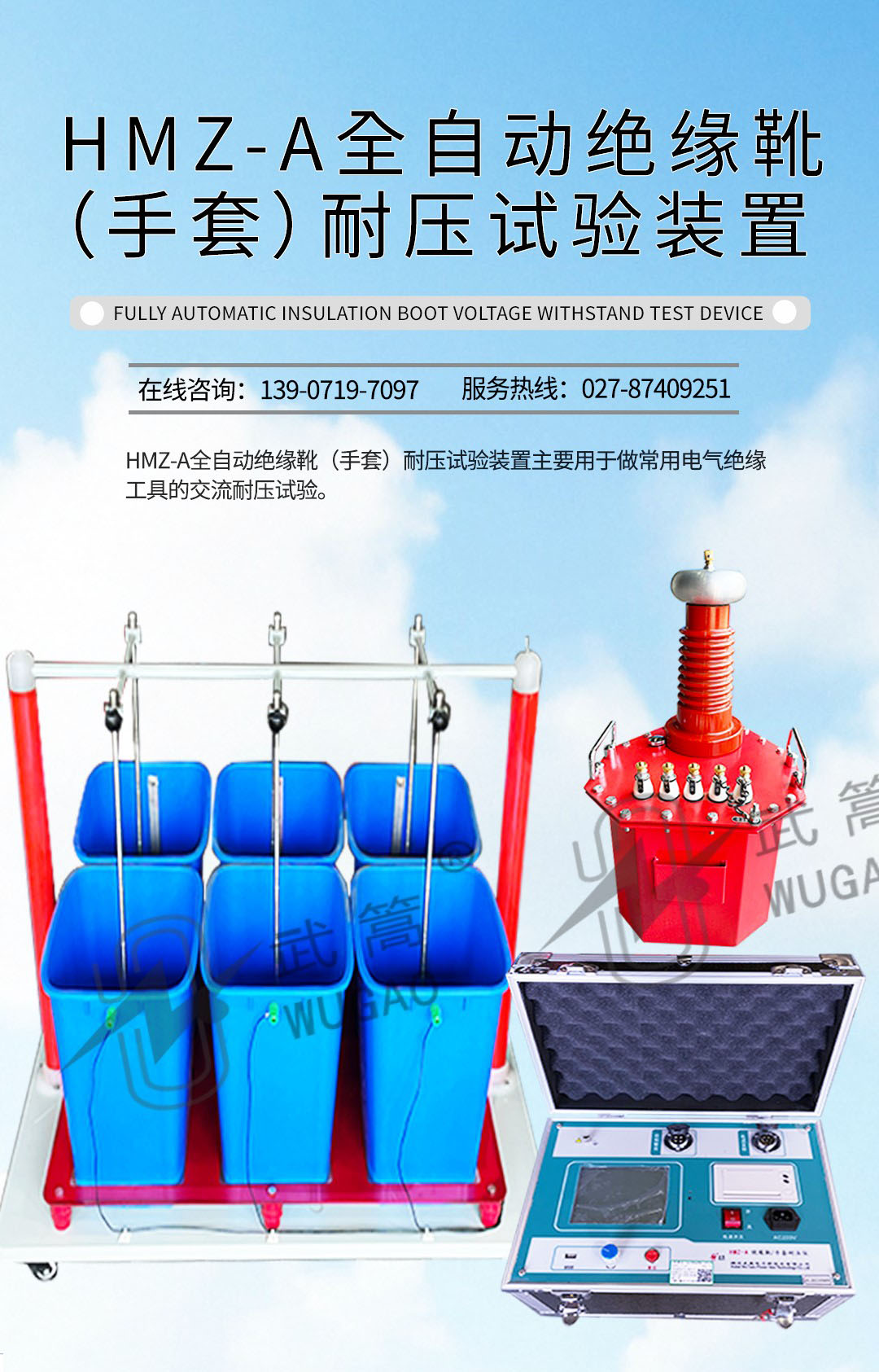

产品用途
用于做常用电气绝缘工具的交流耐压试验，它可同时试验6只绝缘靴(手套）。
产品组成
试验车、智能操作箱、升压变压器等。

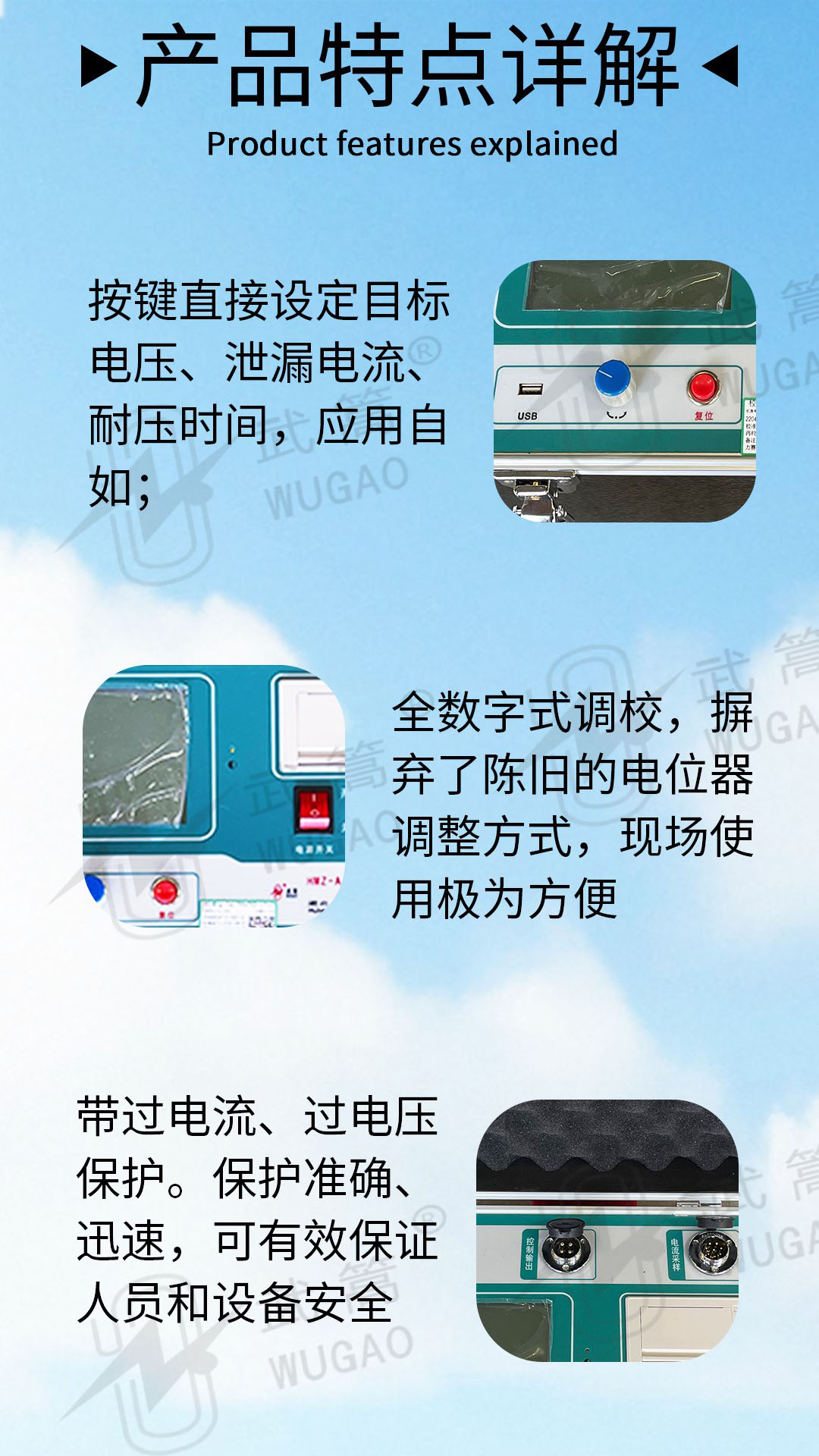

产品特点
采用一键飞梭，操作方便。
工作原理
接入0~220V电源，根据电磁感应原理，使变压器产生0~30KV工频高压至各电极。
客户服务热线
027-87409251
客户服务热线
13871255353
概述 overview
该试验装置是绝缘靴（手套）批量试验的专用设备。也可以对安全工器具进行测试，例如绝缘杆、绝缘螺丝刀、绝缘垫等。是我公司根据绝缘靴（手套）的试验要求，并遵从广大用户意见而设计生产的。该产品有效的解决了过去不规范试验，提高了工作效率、保障了工作安全，是理想的绝缘靴（手套）专用设备。
该产品采用先进的微电子处理技术，全部使用过程可提前进行设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预。
工作原理 Working principle
接入0~220V电源，根据电磁感应原理，使变压器产生0~30KV工频高压至各电极，使绝缘靴（手套）获得规定的试验电压。根据绝缘靴（手套）试验规程，读取、记录测试参数。

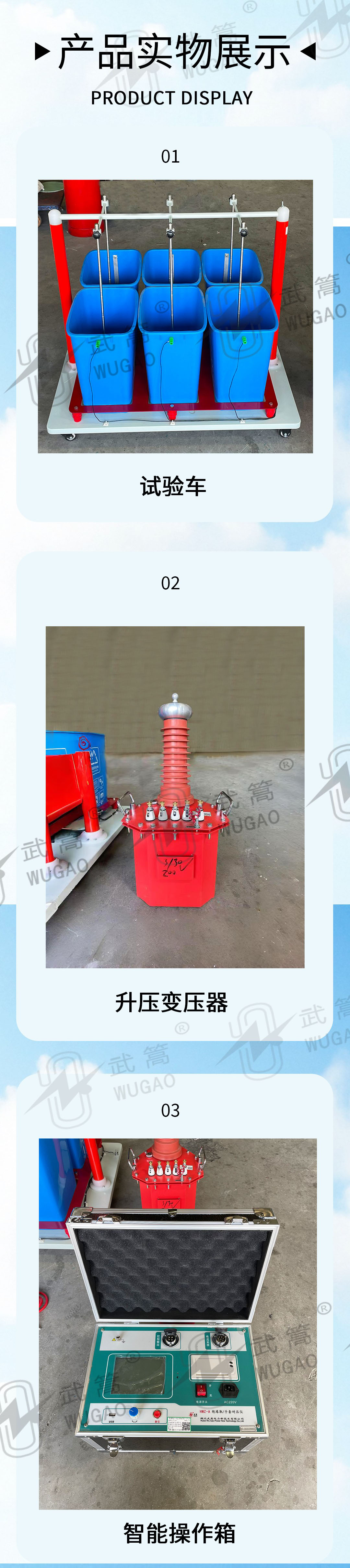

产品组成 Product composition
1. 绝缘靴（手套）试验车，试验车由：移动托架；手套（靴），浸水桶；电极杆支撑等组成；

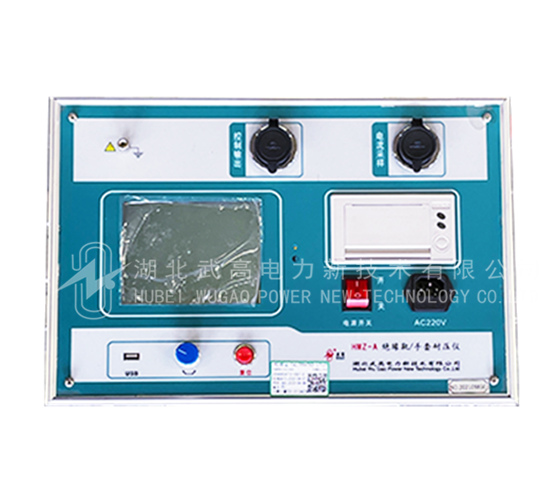

2. 绝缘靴（手套）操作箱。
3. 升压变压器
主要技术参数 Main technical parameters
1. 输入电压：AC220V 50Hz
2. 输出电压：0-30kV
3. 容 量：3kVA
4. 测试数量：每次6只
5. 测量数据：可显示打印每只被试品电压值；泄漏电流值
6. 过流保护；过压保护；自定义时间、电压、泄漏电流值
7. 液晶显示，全中文菜单操作，带打印
8. 测量准确度：电压±2%（±3个字）电流±2%（±3个字）
9. 质量：绝缘靴（手套）操作箱12Kg 试验变压器22kg，绝缘靴（手套）试验车25kg。
使用说明 Instructions for use
实验之前 安全注意事项
1.为保护设备及人身安全，试验前请详细阅读使用说明书，严格按照说明书要求操作。
2.仪器工作电源为单一电源：交流220V。应使用仪器配备的电源线或20A以上的电源线。
3.为确保安全，仪器配有保护接地端子，试验前务必将试验车和操作箱的接地端子可靠接地。
4.为确保采样准确，请确保试验车和操作箱上的接地端与地网相连，并确保两个接地端可靠连接在同一个地网，接地电阻应小于0.1Ω。
5.该装置在试验过程中，操作人员应预留足够安全操作距离（空气中每米小于20kV）。
6.使用前应测试变压器绝缘电阻，其输入对地绝缘电阻值应大于2MΩ，输出对地绝缘电阻值应大于10MΩ。
7.使用前应检查各电气元件触点是否松动，接触是否良好,各保护系统是否能正常工作。
8.使用前，应将绝缘撑杆、电极、电极杆、水槽等各部位用酒精擦净。
9.试验完毕应将水槽内的水放完，用棉布将各部位擦干。若长期不使用该装置时，应置于干燥通风处保存。
10.该装置工作和存放场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和侵蚀性介质。
11.该装置必须由专业人员操作，并严格遵守操作程序。
12.如果遇到什么技术问题，您可以拨打我们24小时服务热线：027-87409251 13871255353
13.本站提供的说明书如用于商业用途，请告诉我们，谢谢合作！
