产品用途
测量单/三相变压器及互感器的变化、组别、极性误差。
测试功能
盲测变比、自动完成组别测试 。
产品特点
体积小，重量轻，测试量程宽、大屏幕汉字显示、具有Ζ形联接变压器测试功能。
技术指标
变比范围：0.9～10000 、 组别范围：1～11 、精度：0.1%字 。
客户服务热线
027-87409251
客户服务热线
13871255353
概述 overview

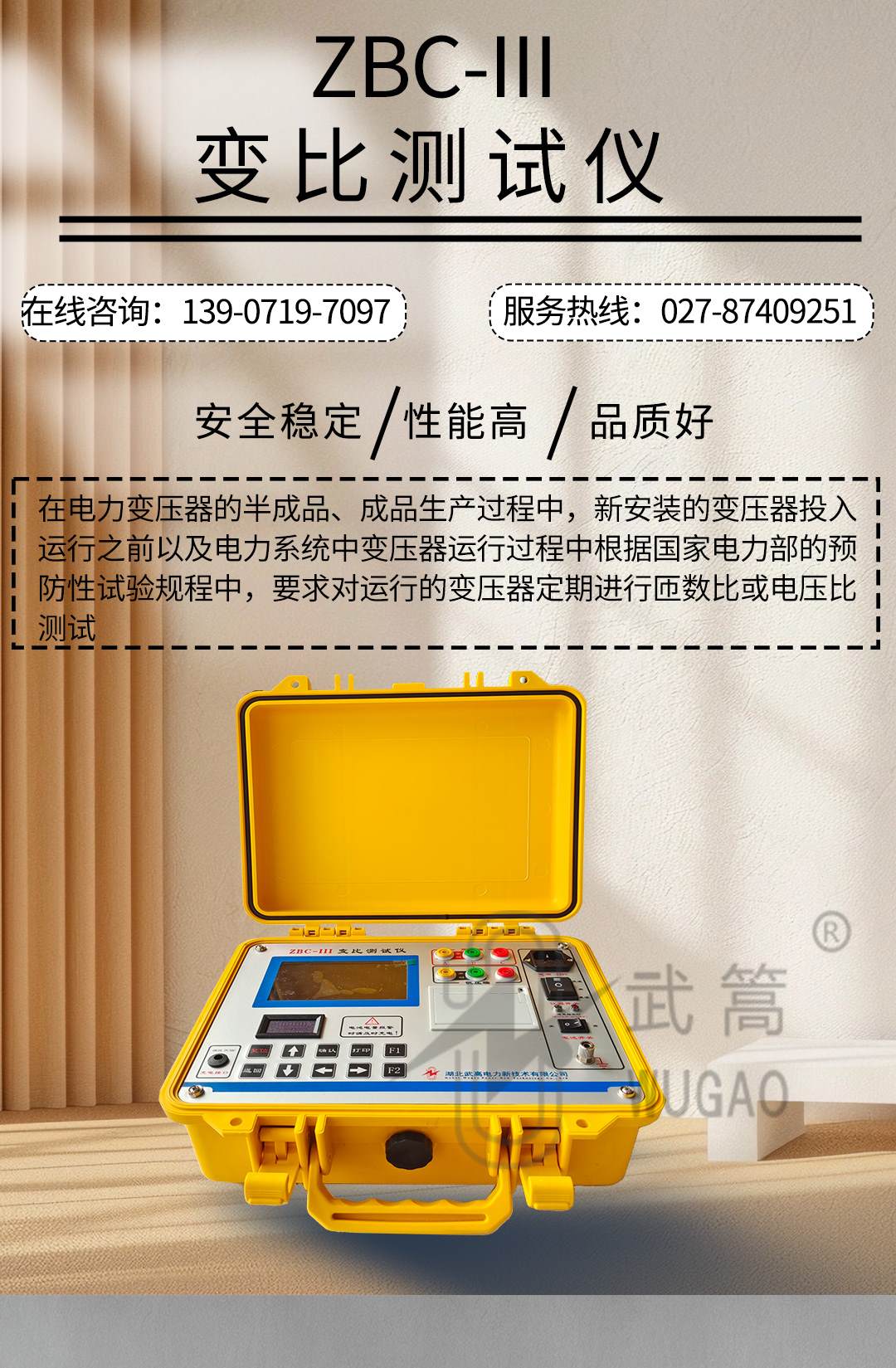

在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前以及电力系统中变压器运行过程中根据国家电力部的预防性试验规程中，要求对运行的变压器定期进行匝数比或电压比测试。传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试结果只为一相变比的值，三相变比值要逐相进行测量。变比测试仪克服了传统变比电桥测试的缺点。屏幕采用一次完成三相变比测试，测试速度快，准确度高。大大节省了现场测试时间，为客户的试验带来了很高的效率。
性能特点 Performance characteristics

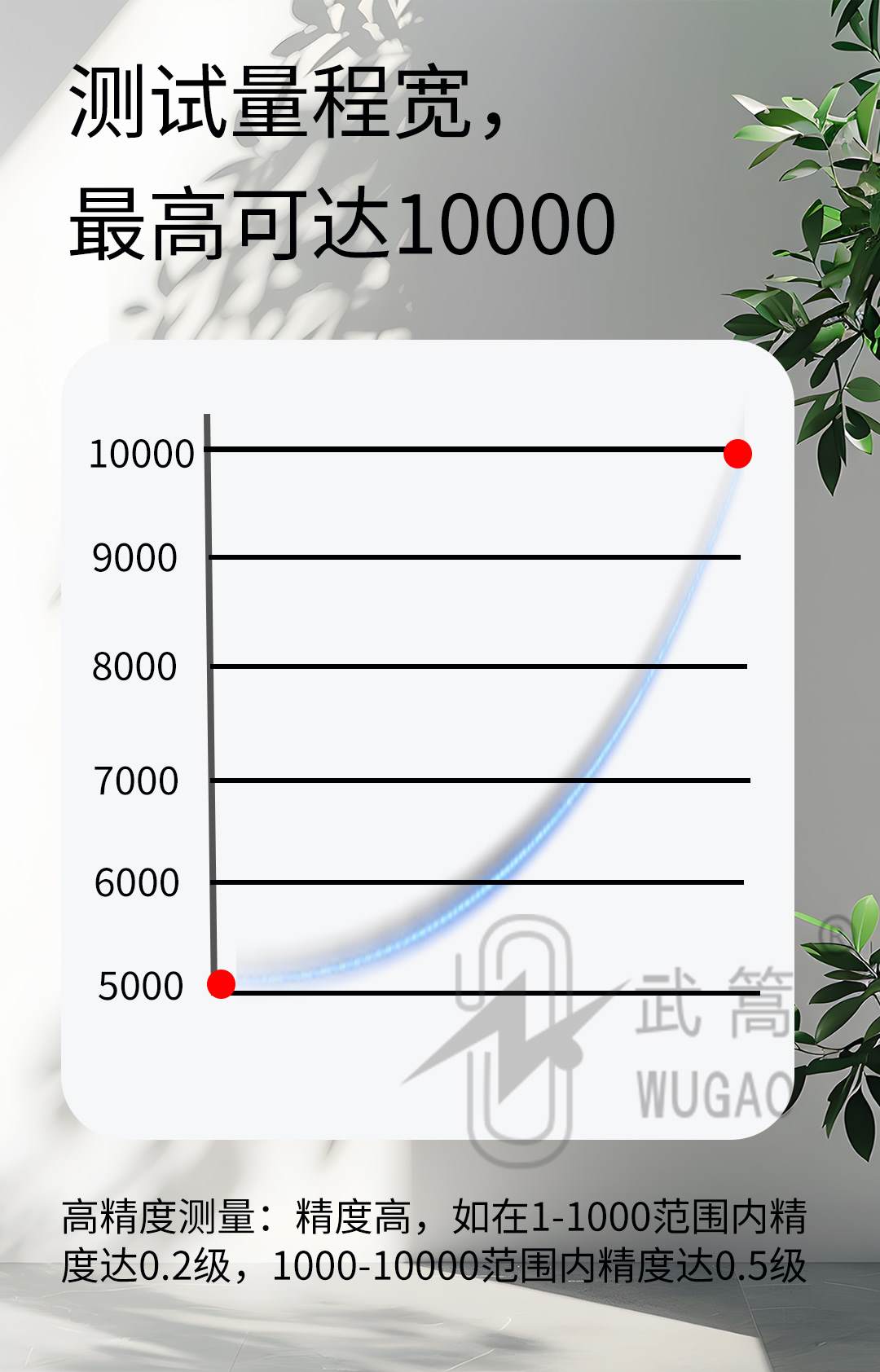

1、测试量程宽，最高可达10000。
2、测试速度快，10秒钟完成单相测试。
3、适用变压器种类广，具有Ζ形联接变压器测试功能。
4、具有盲测变比、自动完成组别测试功能。
5、不掉电时钟和日期显示，数据存储功能（可存储50组测试数据）。
6、变压器高、低压反接的保护功能。
7、变压器短路、匝间短路保护功能。
8、交直流两种供电方式，方便现场使用。
9、电池电量低压报警功能。
10、热敏打印机输出功能，快速、无声。
11、电池电量低压报警功能，当电池电量低于20%时，电量显示指示开始闪烁，提醒用户及时充电。
12、体积小、重量轻。
技术指标 TECHNICAL INDEX
1、量程：0.9～10000
2、精确度：
0.1%字（500以下）
0.2%2字（500～2000）
0.3%字（2000～4000）
0.5%字（4000以上）
3、分辨率：最小0.0001
4、输出电压：160V、10V 自动换档
5、工作电源：AC220V 50HZ
6、使用温度：–20℃～ 40℃
7、相对湿度：≤85％，不结露
8、外形尺寸：323mm*275mm*135mm
9、重 量：6.8kg
使用说明Instructions for use
☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
