产品概述
本套产品试验变压器采用充油绝缘，匹配电动数显控制台，输出单相电压高产品用途。
产品用途
主要是用于对高压电机等电气产品进行耐压试验的理想设备。
成套设备

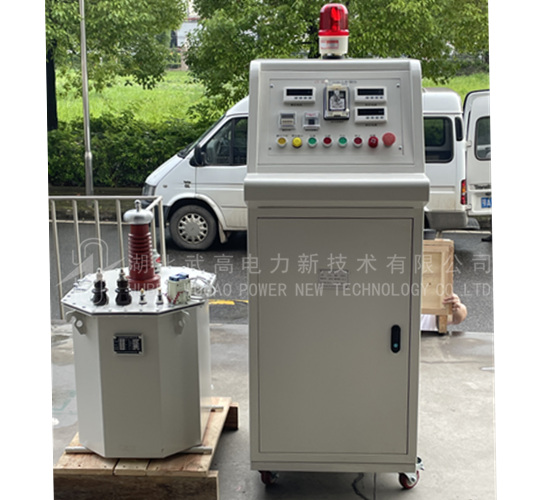

由油浸试验变压器及电动调压控制台组成。
输出参数
电压：AC:50KV DC:70KV 容量：100KVA
客户服务热线
027-87409251
客户服务热线
13871255353
产品别称 Other name
工频耐压机、油浸式试验变压器及电动控制台、轻型高压试验变压器及控制台、工频耐压试验装置、高压耐压仪、试验变压器成套设备、等等。
概 述 Overview

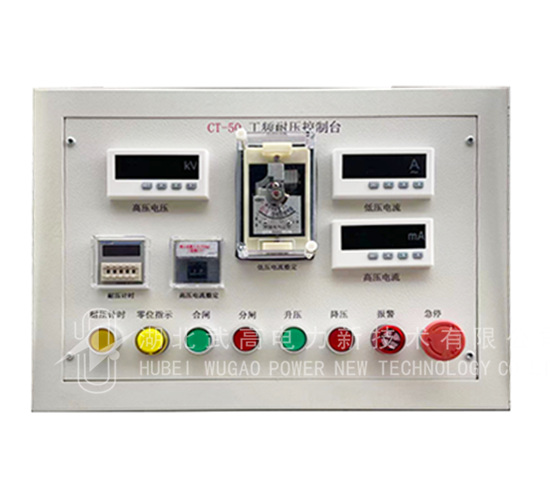

本套设备主要由100KVA/50KV油浸式试验变压器及电动控制台组成，电动控制台用于0.5～100KVA试验变压器的调压控制。控制台工作原理是：通过调整移圈式调压器输出电压，实现试验变压器额定压器额定电压范围内的工作电压调节。同时，操作台内装有电源电压表，高压输出电压表，调压器输出电压表，低压输入电流表、低压电流过流和输出电压过压保护电路、计时和过流报警装置。可以方便地读取试验电压值，并能可靠地保护设备。其原理简单、结构紧凑、工作可靠，是对高压电机等电气产品进行耐压试验的理想设备。
技术参数 Main technical parameters
型号 | 输入电压 （V） | 适配试变容量 （KVA） | 额定输出 | 高压电压表 KV/V | 外形尺寸 立方米（长×宽×高） | |
电压(v) | 电流(A) | |||||
CT-0.5 | 220 | 0.5 | 200 | 2.5 | 50/100 | 20×30×20 |
CT-1.5 | 220 | 1.5 | 200 | 7.5 | 50/100 | 26×36×24 |
CT-3 | 220 | 3 | 200 | 15 | 50/100 | 26×42×24 |
CT-6 | 220 | 6 | 200 | 30 | 50/100 | 60×45×37 |
CT-6 | 220 | 6 | 200 | 30 | 50/100 | 53×40×60 |
CT-10 | 380 | 10 | 400 | 50/25 | (50/100)/100 | 53×40×65 |
CT-15 | 380 | 15 | 400 | 37.5 | (50/100/150)/100 | 53×40×70 |
CT-20 | 380 | 20 | 400 | 50 | (50/100/150)/100 | 53×43×84 |
CT-25 | 380 | 25 | 400 | 62.5 | (50/100/150)/100 | 53×45×90 |
CT-30 | 380 | 30 | 400 | 67.5 | (50/100/150)/100 | 65×55×117 |
CT-50 | 380 | 50 | 400 | 125 | (50/100/150)/100 | 70×60×115 |
CT-100 | 380 | 100 | 400 | 250 | (50/100/150)/100 | 75×70×120 |
注：额定输出电流指连续5MIN工作输出电流。
使用说明Instructions for use
☉ 使用前检查设备是否完好，并请对照产品说明书确认附件是否齐全；
☉ 确认设备供电电压后，对设备通电自检，查看设备是否能正常运行；
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据；
☉ 实验后拆除连线并装箱，清洁设备；并做好定期维护；
