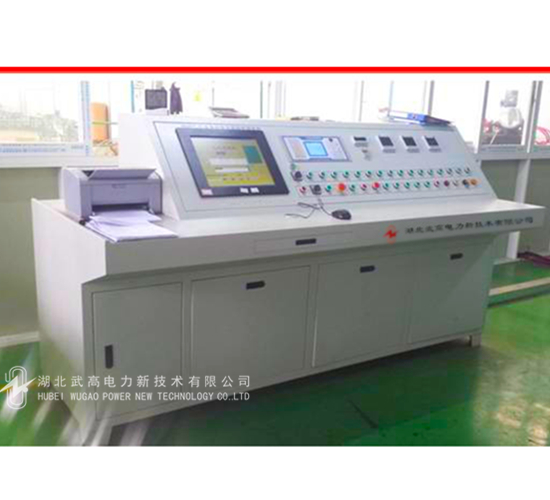

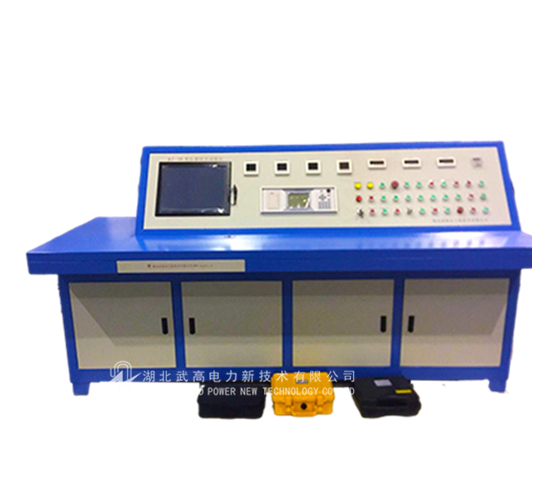

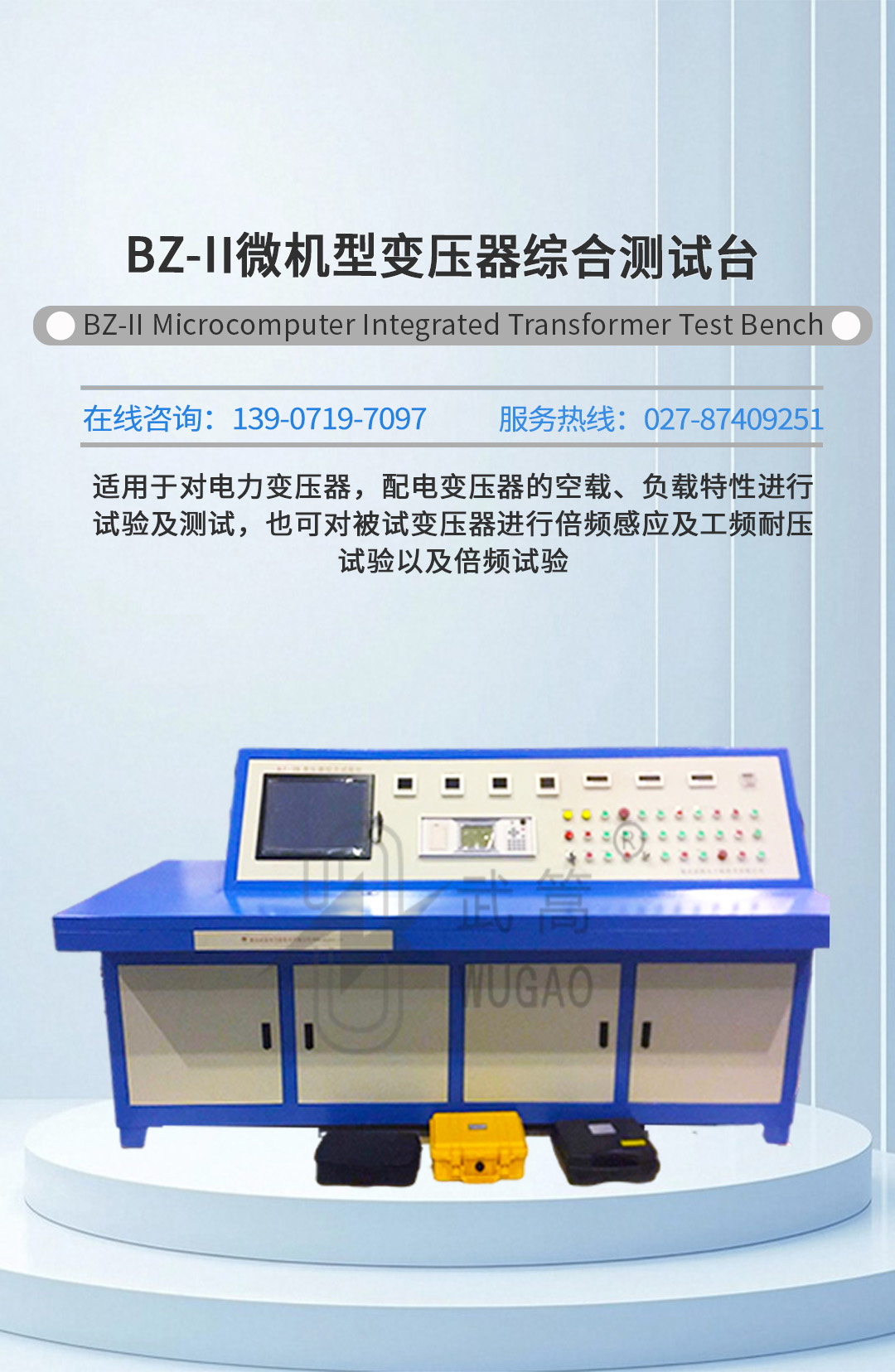

BZ-II微机型变压器综合测试台(系统)

产品用途

该试验台主要是对电力变压器,配电变压器的空载、负载特性进行试验及测试。

产品特点

仪器采用大屏幕背光液晶显示,操作、显示分类清楚直观,操作方便。

适用范围

能满足10KVA—10000KVA以下的电力变压器的直流电阻测试、变比组别测试、感应耐压测试等试验。

产品标准

符合GB/T4776,GB/T5169,GB/4285等相关国家标准。


客户服务热线

027-87409251

客户服务热线

13871255353

  • 产品介绍
  • 配置参数
  • 产品详情
  • 质检证书
  • 操作视频
  • 使用说明
  • 技术方案
  • 故障处理

    产品概述 Overview

    BZ-II型变压器综合特性测试台,变压器综合试验台,符合GB/T4776,GB/T5169,GB/4285等相关国家标准。该试验台主要是对电力变压器,配电变压器的空载、负载特性进行试验,也可对被试变压器进行倍频感应及工频耐压试验以及倍频试验,该装置测量部分由高档单片机控制,数字显示,空载,短路等测试数据由单片机同步采样,避免了传统试验方法中电压,电流表,功率表分别读数并由人工计算造成的误差。执行标准:GB1094.5-2008 DL/T596-2005 GB/501-2006。

    产品别名: 变压器特性测试台、变压器综合试验台、变压器测试台、变压器试验台、变压器综合测试仪,变压器综合试验台。


    产品特点 Product Features

    1、仪器采用大屏幕背光液晶显示,操作、显示分类清楚直观,操作方便。

    2、能满足10KVA—10000KVA以下的电力变压器的直流电阻测试、变比组别测试、空载损耗测试、负载损耗测试、交流耐压测试、感应耐压测试等试验。

    3、电压、电流数显表或指针表直读,损耗、变比、直阻测试结果打印输出。

    4、耐压试验过电流声光报警、计时。

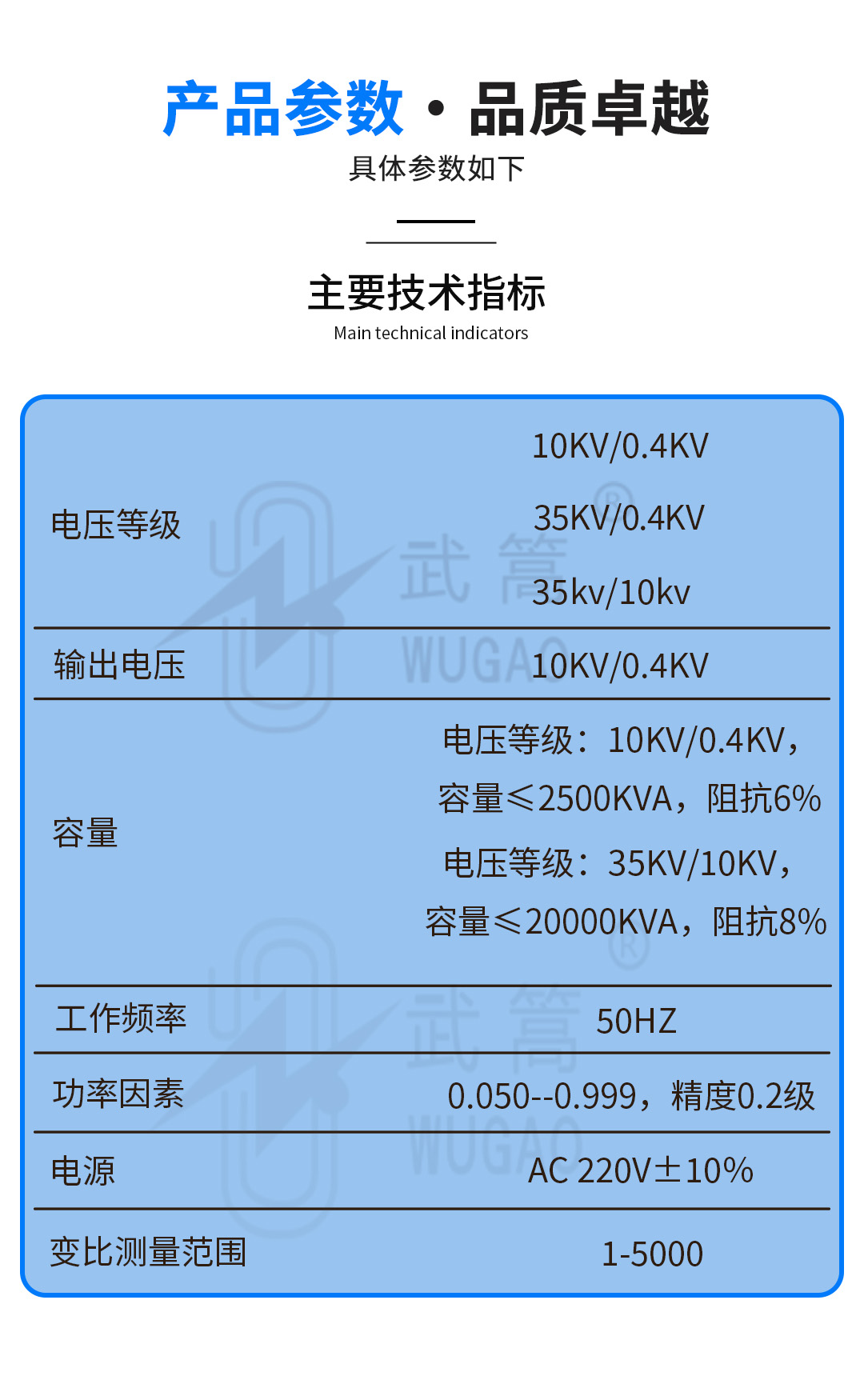

    产品参数 Product parameters

    1、该台体可以完成电压等级10KV、35KV、110KV、220KV,容量10KVA-10000KVA和以下变压器的空载试验、负载试验、工频 试验、倍频试验的测量和控制部分。

    2、台体测量监视部分:输入三相电压监测仪表(数字显示),输入电流监测仪表(数字显示),台体输出电压监测仪表(数字显示),工频试验电压测量仪表(数字显示),工频试验电流测量仪表(数字显示),倍频试验电压测量仪表(数字显示),倍频试验电流测量仪表(数字显示)。

    3、台体操作控制部分:试验项目功能切换,台体电压输入输出控制;空负载试验电流换档控制;调压器升压、降压控制。

    4、台体保护部分:空负载试验过流保护、工频试验过流保护、倍频试验过流保护。

    5、台体供电方式是三线四线制供电方式。

    6、台体电流互感器部分:采用两只同型号0.05级电流互感器,互感器档位为多档位。

    7、高压互感器及中频无刷发电机外置。



    使用说明Instructions for use

    ☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;

    ☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;

    ☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;

    ☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
