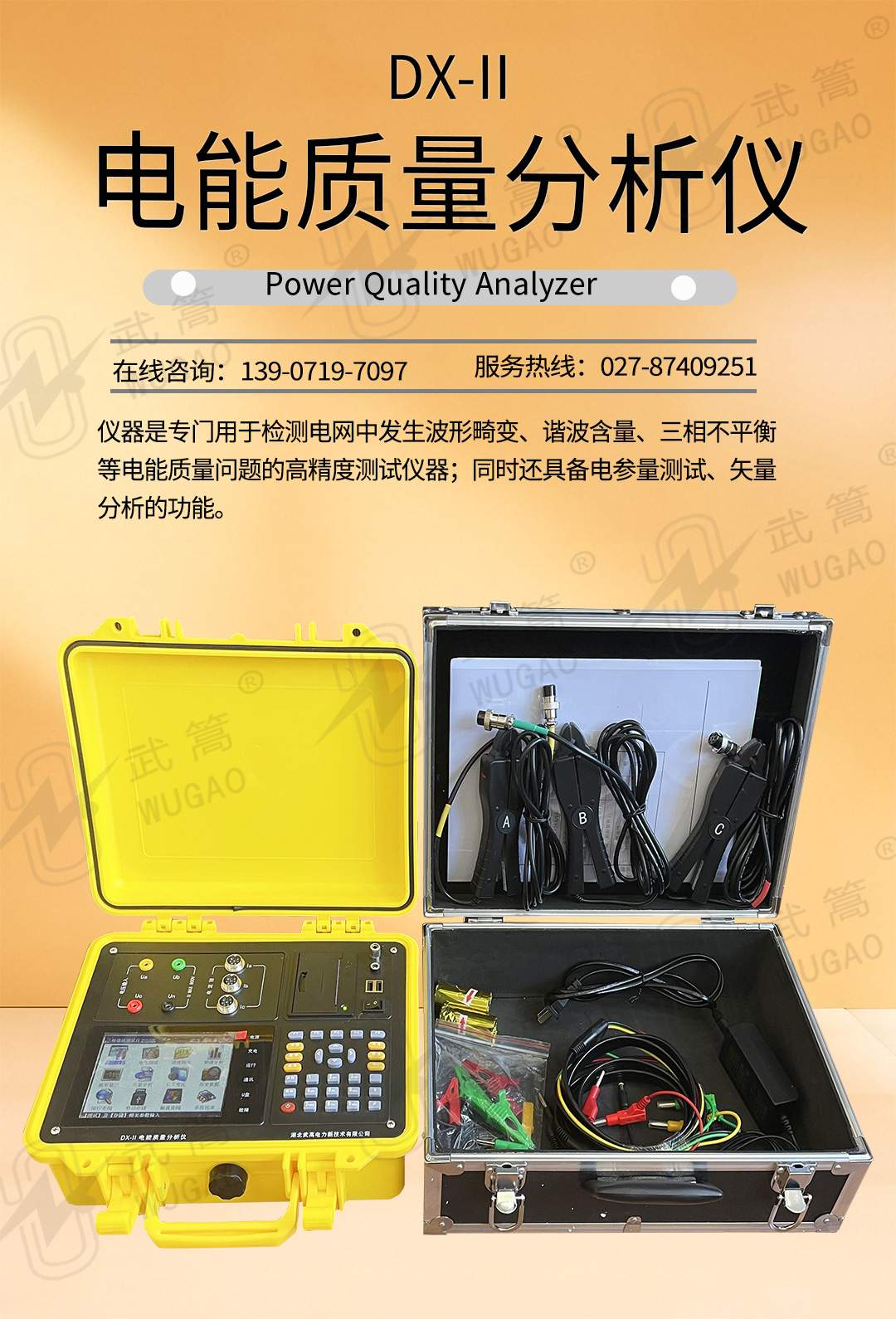

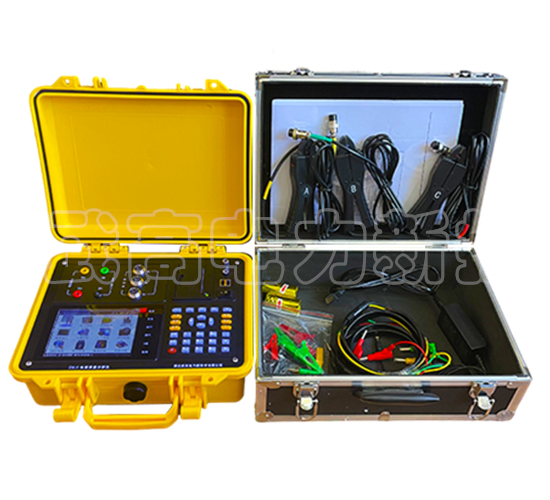

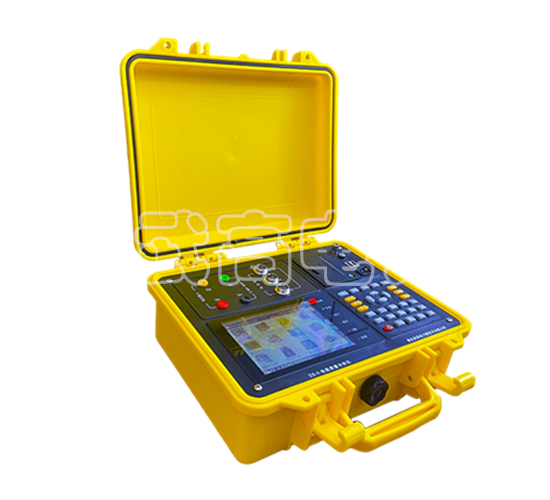

DX-II三相电能质量测试仪

产品用途

专门用于检测电网中发生波形畸变、谐波含量、三相不平衡等电能质量。

产品特点

具备USB接口、强大的数据管理软件、进口彩色液晶屏显示器等。

电压测量范围

20~200V~800V,自动切档。

电流测量范围

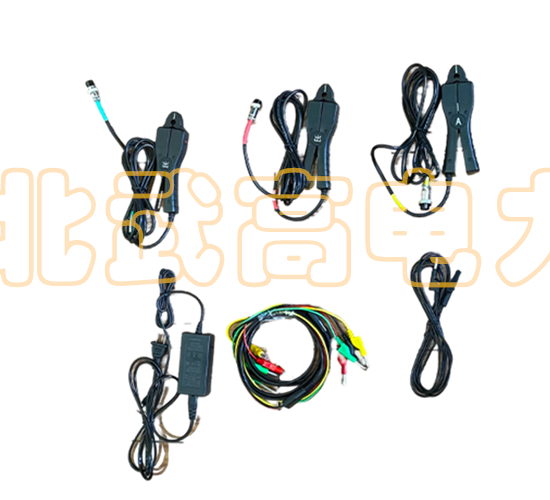

钳形互感器(三种): 5A/25A(标配)、100A/500A(选配)、400A/2000A(选配)。


客户服务热线

027-87409251

客户服务热线

13871255353

  • 产品介绍
  • 配置参数
  • 产品详情

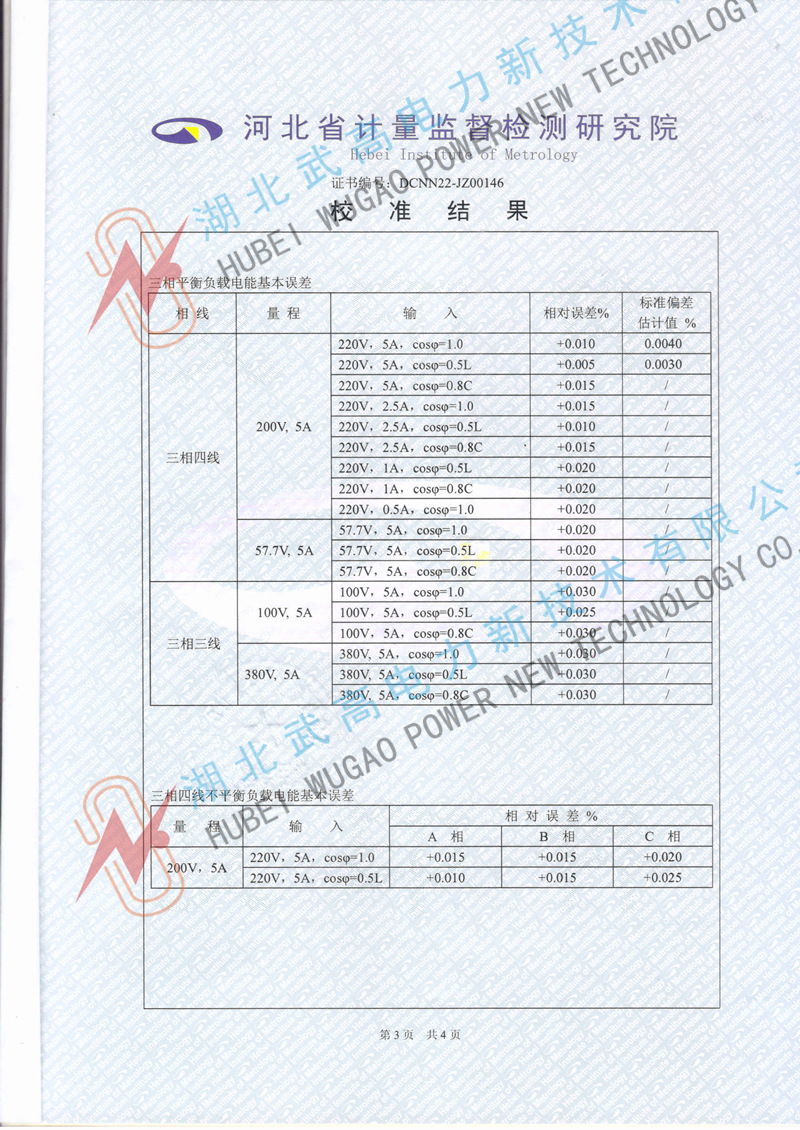

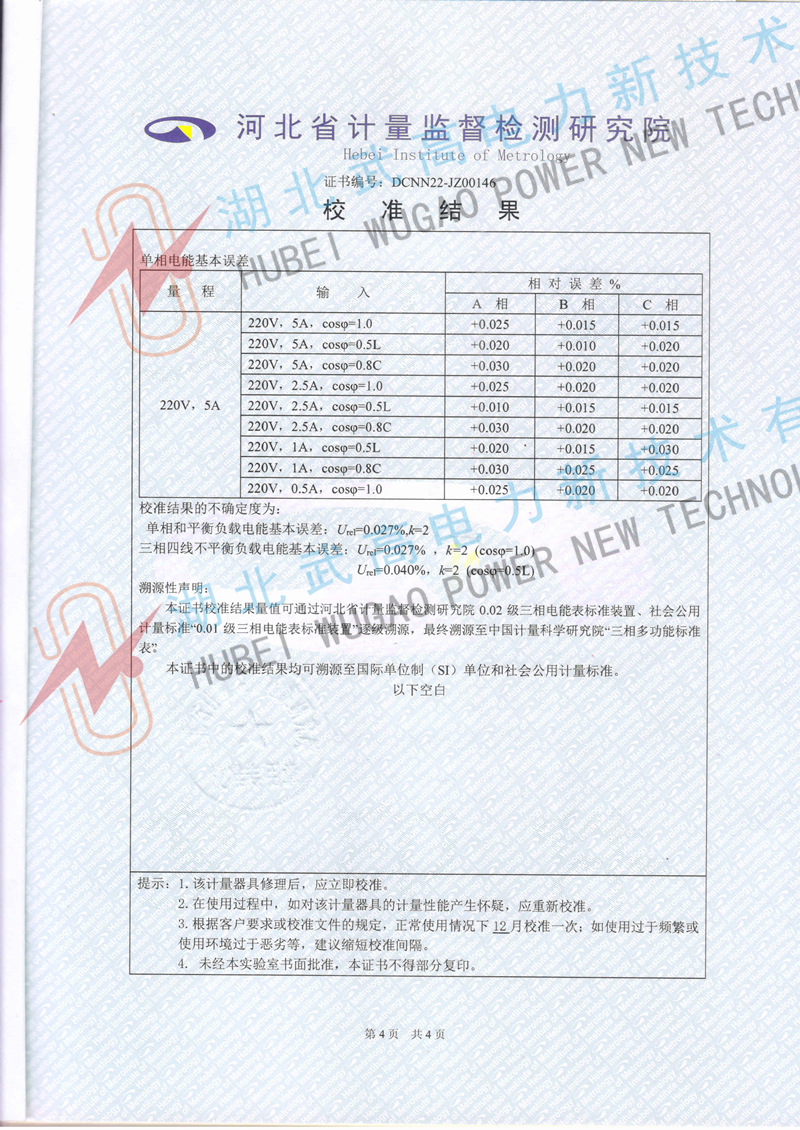

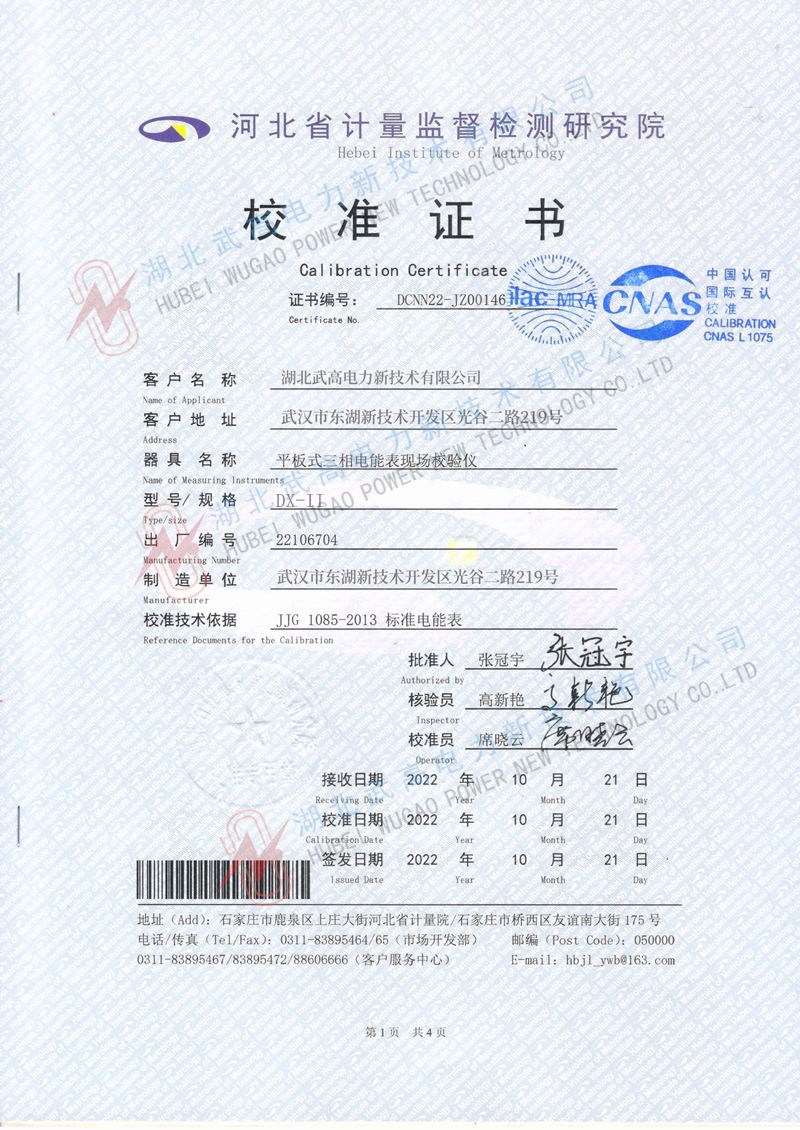

  • 质检证书
  • 操作视频
  • 使用说明
  • 技术方案
  • 故障处理

    功能特点 Functional characteristics

    1.仪器是专门用于检测电网中发生波形畸变、谐波含量、三相不平衡等电能质量问题的高精度测试仪器;同时还具备电参量测试、矢量分析的功能。

    2.可精确测量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电参量。

    3.可显示被测电压和电流的矢量图,用户可以通过分析矢量图得出计量设备接线的正确与否。

    4.电流采用钳形互感器方式进行测量。因为采用钳形电流互感器测量时操作人员无须断开电流回路,就可以方便、安全的进行测量。根据用户的测量范围不同可以选配不同量程的钳表。

    5.可测量分析公用电网供到用户端的交流电能质量,其测量分析:频率偏差、电压偏差、三相电压允许不平衡度和电网谐波。

    6.可显示单相电压、电流波形并可同时显示三相电压、电流波形。

    7.所有测试界面具备屏幕锁定功能,以方便用户读数和分析数据。

    8.负荷波动监视:测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。定时记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数的变化趋势。

    9.电力设备调整及运行过程动态监视,帮助用户解决电力设备调整及投运过程中出现的问题。

    10.能够测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价

    11.可设置不同的存储间隔时间,按设置的时间间隔连续存储数据;

    12.内置大容量数据存储器,按1分钟的时间间隔可连续存储18个月以上,能满足长期监测试验点的需要。

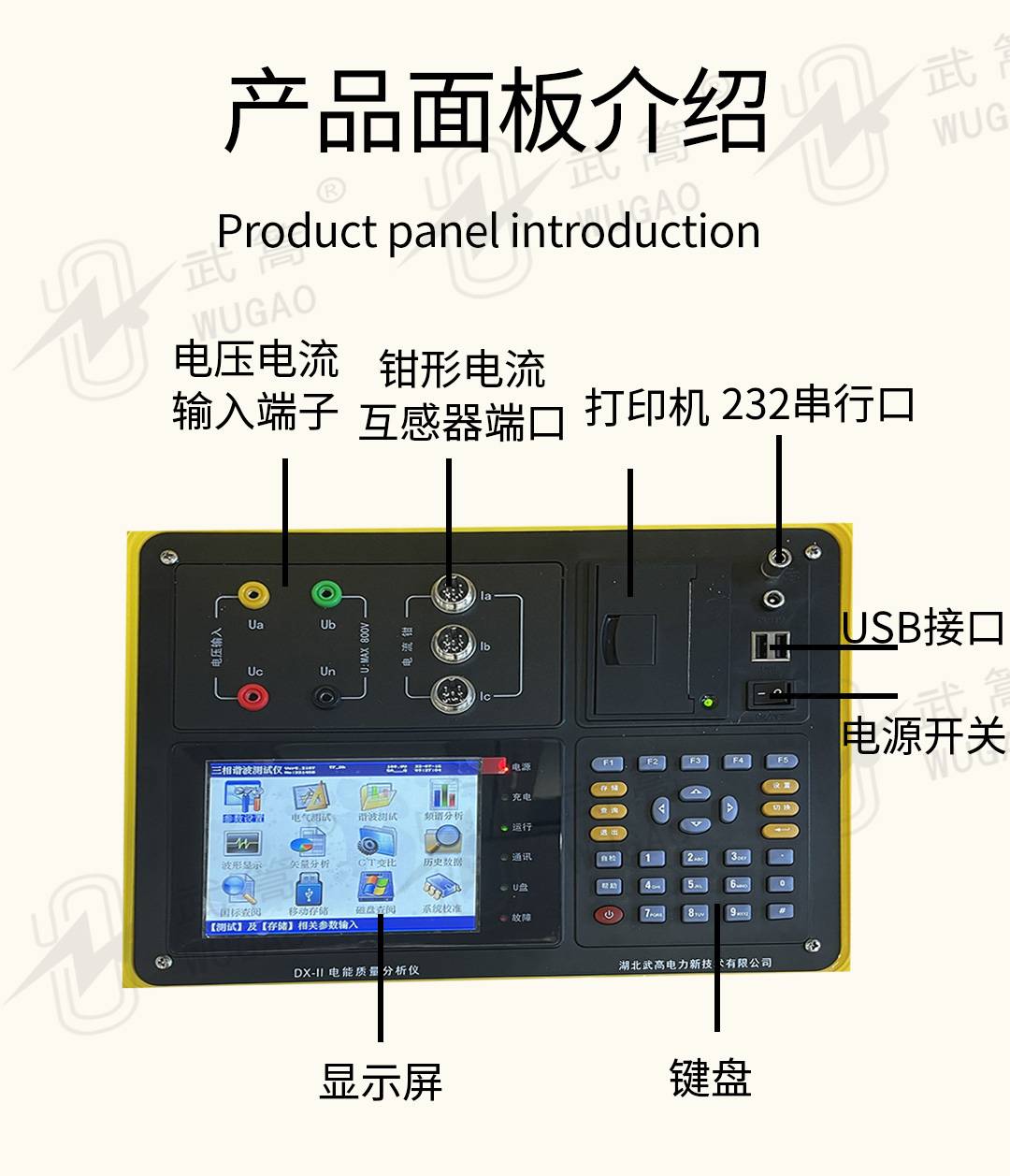

    13.仪器具备USB接口,可方便的将数据直接拷贝到后台管理计算机。

    14.与功能强大的数据管理软件配合,可将实时采样数据直接上传到后台管理计算机,在后台进行更全面、更迅速的处理。

    15.具备万年历、时钟功能,实时显示日期及时间。可在现场检测的同时保存测试数据和结果,并通过串口上传至计算机,通过后台管理软件(选配件)实现数据微机化管理,具备强大的报表功能。

    16.采用大屏幕进口彩色液晶作为显示器,中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好。

    17. 3分钟无操作液晶显示自动进入省电模式,以便最大程度的延长电池工作时间。

    18.导电硅胶按键,手感好、寿命长、设计合理、操作方便。

    19.内置大容量、高性能锂离子充电电池,充满电连续工作10小时以上。

    20.体积小、重量轻,便于携带,既可用于现场测量使用,也可用做实验室的标准计量设备。


    技术指标   TECHNICAL INDEX

    1.输入特性

    电压测量范围:20~200V~800V,自动切档。

    电流测量范围

    钳形互感器 (三种):5A/25A(标配)、100A/500A(选配)、400A/2000A(选配)

    相角测量范围:0~359.99°。

    频率测量范围:45~65Hz。

    电压通道数:三通道(UA、UB、UC)。

    电流通道数:三通道(IA、IB、IC)。

    最大谐波分析次数:63次。

    1分钟间隔最大连续存储周期:18个月。

    2.准确度

    电参量测量部分:

    电压:±0.2%

    频率:±0.01Hz

    电流、功率:±0.5%

    相位:±0.2°

    电能质量部分:

    基波电压允许误差≤0.5%F.S.

    基波电流允许误差: ≤1%F.S.

    基波电压和电流之间相位差的测量误差:≤0.2°

    谐波电压含有率测量误差:≤0.1%

    谐波电流含有率测量误差:≤0.2%

    三相电压不平衡度误差:≤0.2%

    电压偏差误差:≤0.2%

    电压变动误差:≤0.2%

    3.工作温度:-10℃~ +40℃

    4.充电电源:AC220V、频率45Hz-55Hz

    5.主机功耗:≤3VA

    6.电池最大工作时间:≤10小时

    7.绝缘:

    • 电压、电流输入端对机壳的绝缘电阻≥100MΩ。

    • 工作电源输入端对外壳之间承受工频1.5KV(有效值),历时1分钟实验。

    8.体积:320mm×240mm×130mm

    9.重量:2.0Kg

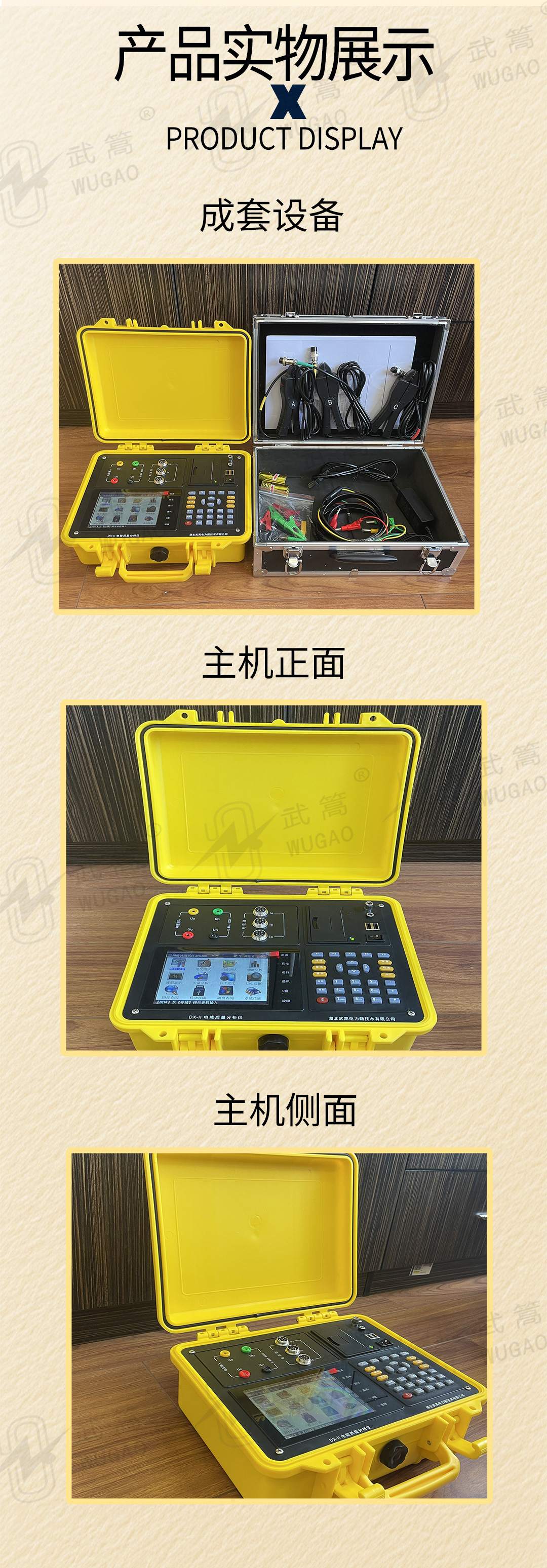

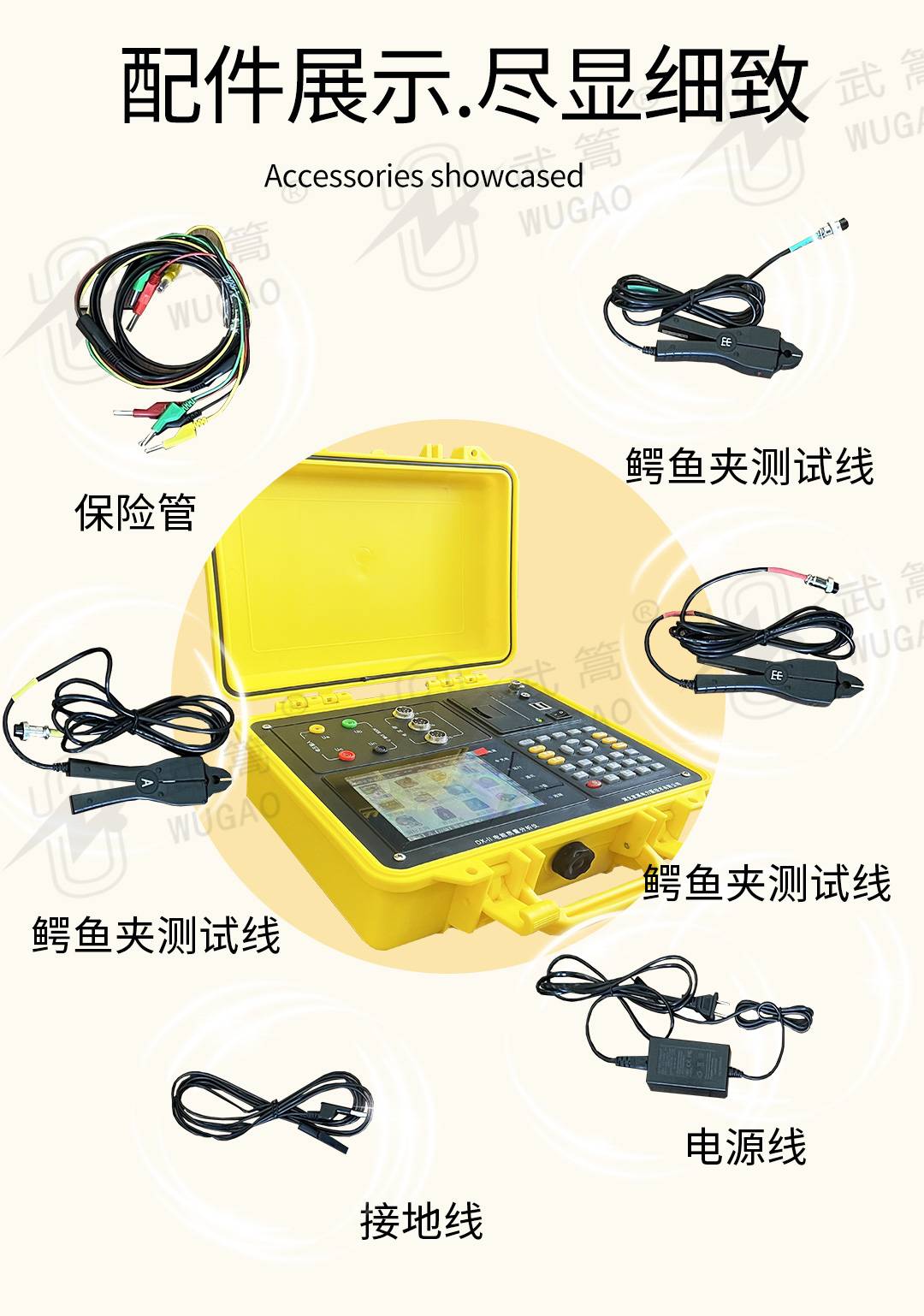

    详情图 1.jpg详情图 2.jpg2公用700.jpg



    使用说明Instructions for use

    ☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;

    ☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;

    ☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;

    ☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
