产品特点
主机为高性能工控机,直接运行中文Windows XP操作系统
高可靠性
具有4相电压3相电流输出
高稳定
每相电压可输出120V,电流三并可输出120A
开关量接点丰富
10路接点输入和8对空接点输出。
客户服务热线
027-87409251
客户服务热线
13871255353
产品别名 product name
微机继电保护测试仪、微机继保仪、继电保护测试仪、802继电保护测试仪、继保测试仪.
产品简介 Product Introduction

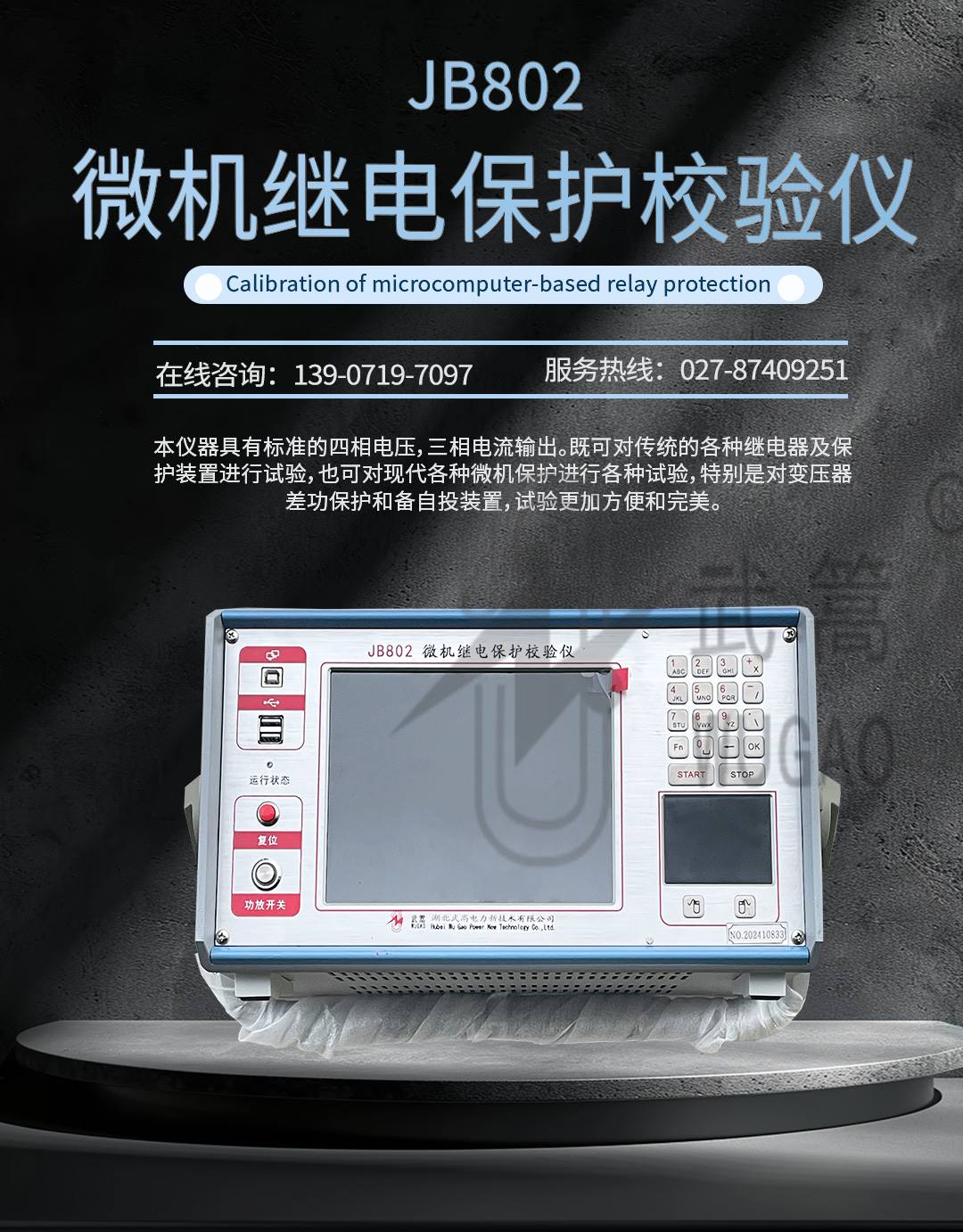

JB802微机继电保护测试仪可对各种继电器(如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等)及微机保护进行检定,并可模拟单相至三相的瞬时性、永久性、转换性故障进行整组试验。可完成各种自动化程度高的的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,定时存储测试数据,显示矢量图,联机打印报表等。
产品特征 Product Features

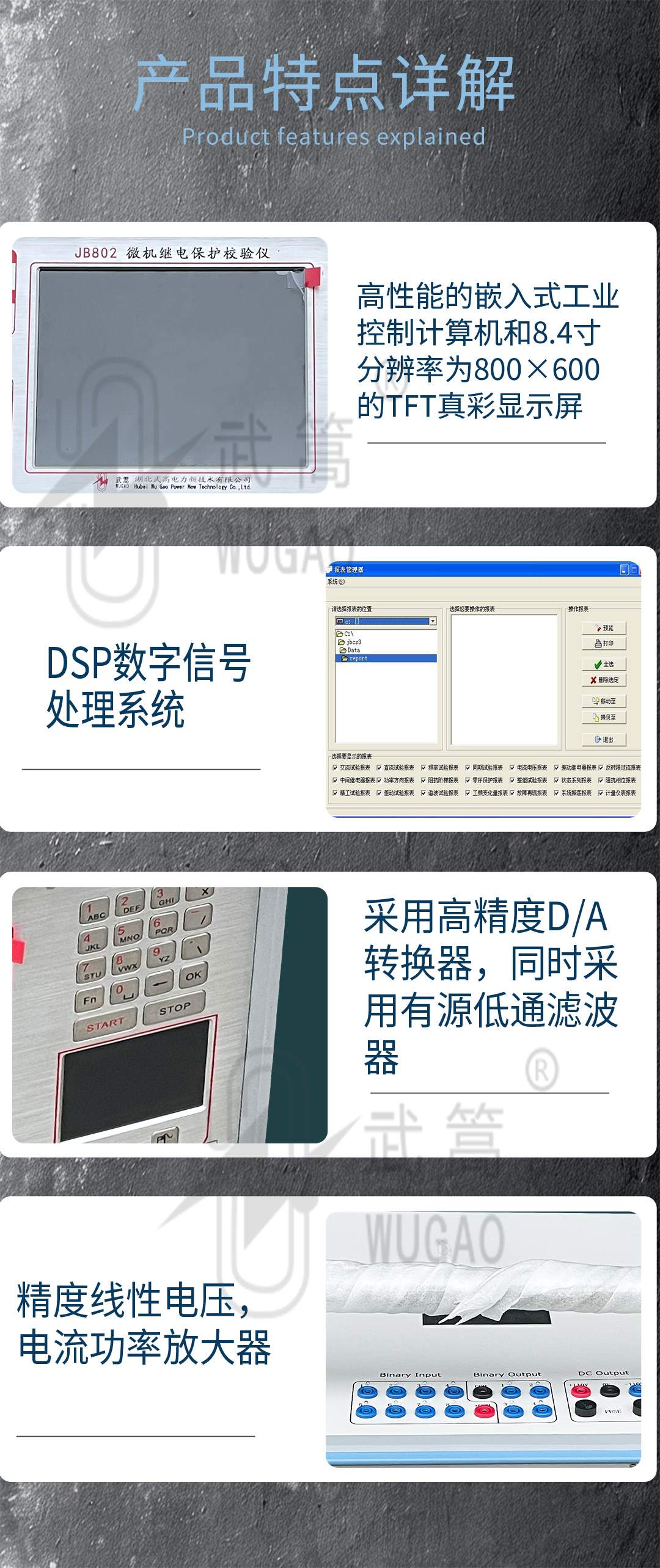

1.内置工控机:主机为高性能工控机,直接运行中文Windows XP操作系统。功能强大,稳定可靠。

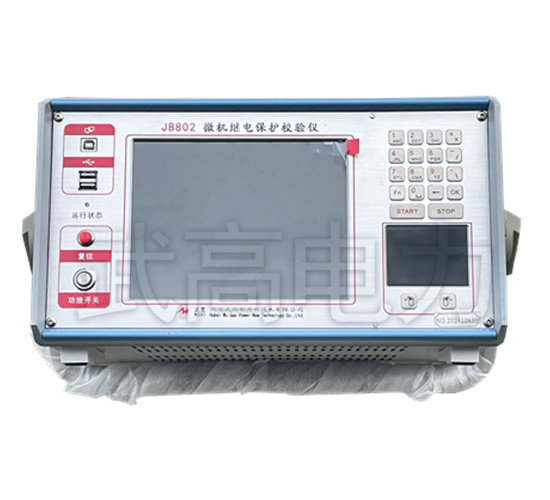

2.单机操作方便:装置面板设有轨迹球鼠标,优化键盘以及大屏幕TFT液晶显示器,全中文Windows平台操作软件,操作方便快捷。
3.双操作方式:除了单机直接操作进行试验外,装置还可以外接笔记本电脑进行试验,两种方式功能完全相同。
4.高性能主机:采用最新型高速DSP控制,运算速度快,实时处理能力强,传输频带宽,控制高分辨率D/A转换,输出波形精度高,失真小,线性好。
5.线性功放输出:采用模块式线性功放,而非开关型功放,性能卓越。功率大,可靠性高,保证了从微小电流到大电流全程都精度优良,纹波干扰小。

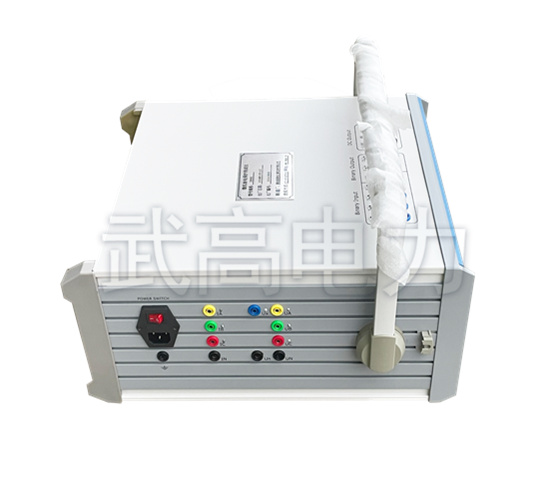

6.接口丰富:装置面板带有USB口、USB通信接口等,方便数据存取及软件升级,亦可外接其它设备。
7.轻松测试备自投:10路开入8对开出,可测试各种备自投装置。测试界面设计美观,可直接显示各种系统主接线图、各开关接点状态、电流电压幅值非常直观方便地测试、记录和显示整个备自投装置的动作过程。
8.功能强大:可完成各种自动化程度高的大型复杂校验工作,能方便的测试及扫描各种保护定值,进行故障回放,定时存储测试数据,显示矢量图,联机打印报表等。
9.七路电流电压输出:除Ua、Ub、Uc、Ia、Ib、Ic外,还有第四组电压 Ux输出。Ux可用于多种功能,如用于输出各种3U0,做线路保护试验时输出线路检同期电压等。
10.独立直流电源:设有一路大功率110V 及 220V专用直流电源输出。
11.完善的自我保护:散热结构设计合理,硬件保护措施可靠完善,具有电源软启动,软件故障诊断及输出闭锁等功能。

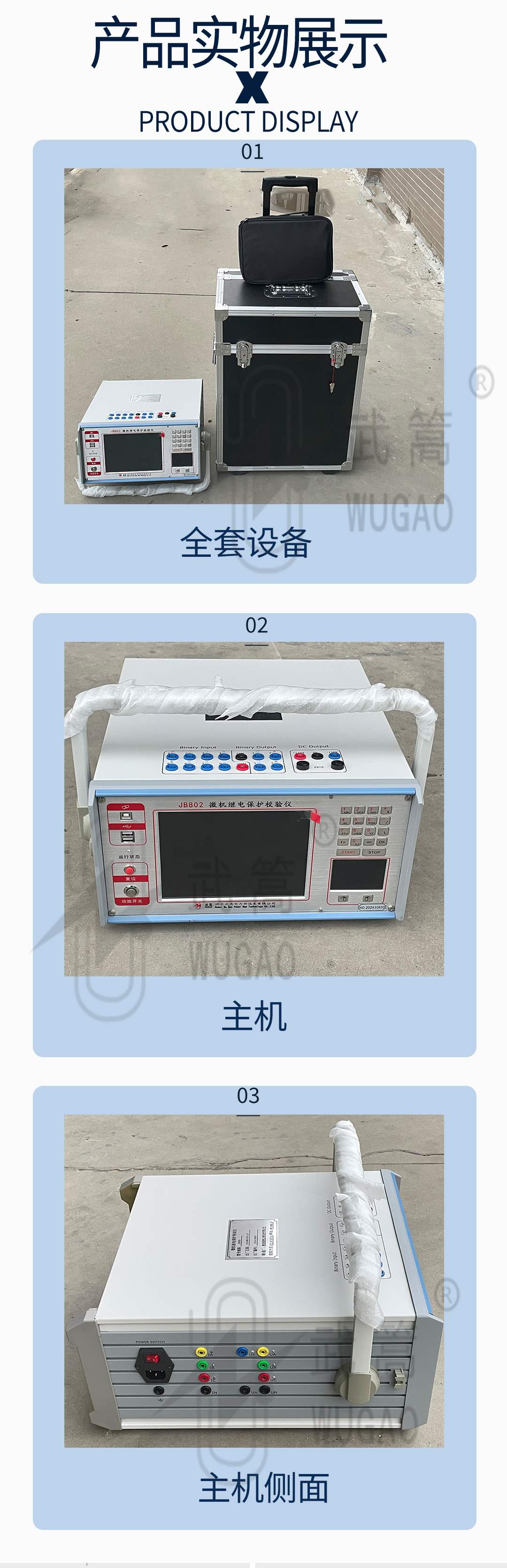

12.轻小型一体化结构:采用了大量先进技术及元器件材料,并经专业化的结构设计,因而装置体积小,重量轻,功能全,便于流动试验。

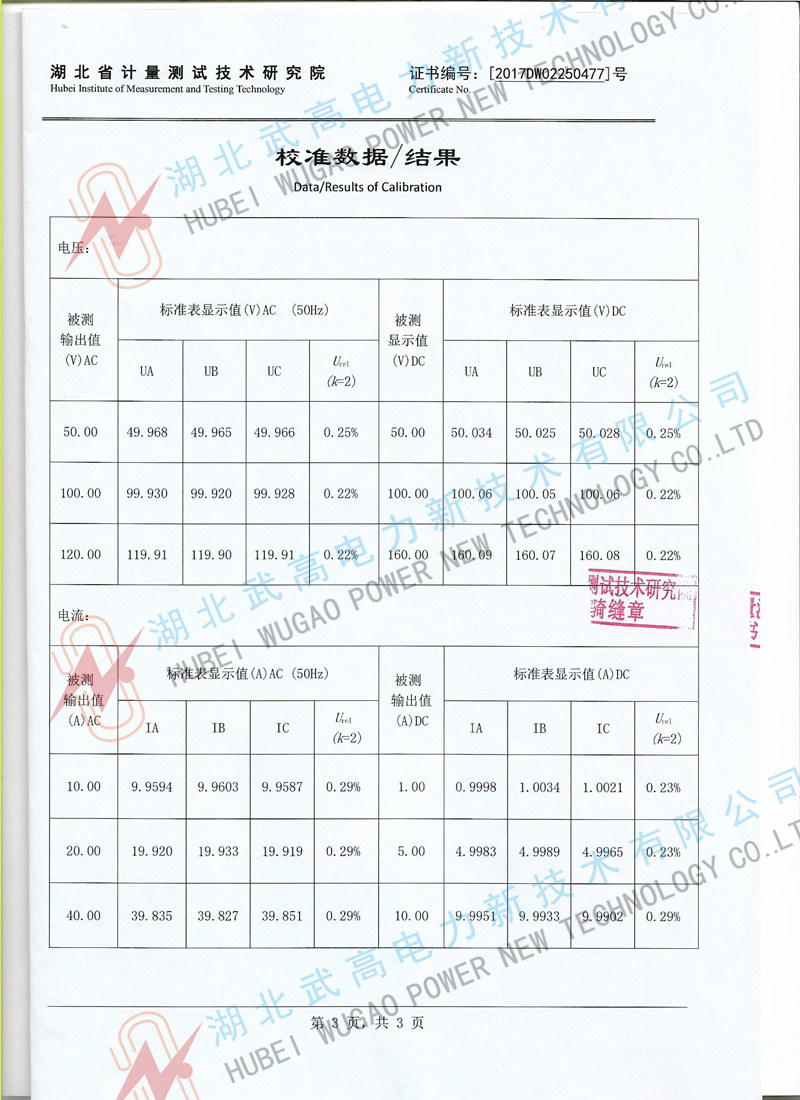

额定参数 Rating
1.交流电流输出
输出精度 ≤0.5A ±2mA ;>0.5A 0.2%
相电流输出(有效值) 0~40A
三并电流输出(有效值) 0~120A
相电流长时间允许工作值(有效值) 10A
相电流最大输出功率 420VA
三并电流最大输出时最大输出功率 900VA
三并电流最大输出时允许工作时间 10s
频率范围(基波) 20~1000Hz
谐波次数 1~20 次
2.直流电流输出
输出精度 0.5级
电流输出 0~±10A / 每相,0~±30A / 三并
最大输出负载电压 20V
3.交流电压输出
输出精度 0.2级
相电压输出(有效值) 0~120V
线电压输出(有效值) 0~240V
相电压/线电压输出功率 80VA / 100VA
频率范围(基波) 20~1000Hz
谐波次数 1~20次
4.直流电压输出
输出精度 0.5级
相电压输出幅值 0~±160V
线电压输出幅值 0~±320V
相电压/线电压输出功率 70VA / 140VA
5.开关量及时间测量
JB802 | 备 注 | |
开关量输入 | 10路 | 空接点: 1~20mA,24V 电位接点接入:“0”:0~ +6V; “1”:+11 V~ +250V |
开关量输出 | 8对 | DC:220V/0.2A;AC:220V/0.5A |
时间测量 | 测量范围0.1ms ~ 9999s 测量精度0.1ms |
6.体积重量
外形尺寸 | 400×300×180mm³ |
单机重量 | 18kg |
供电电源 | AC 220V±10%,50/60Hz |
环境温度 | —10℃ ~ +50℃ |
使用说明Instructions for use
☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;
☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;
☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;
☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;
