ZGF-120KV/2mA智能直流高压发生器

产品用途

用于氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、断路器等电气设备直流高压试验。

产品特点

大屏幕触摸液晶显示屏,并具有人机对话功能。

测量精度

电压、电流:数显表±(1.0%读数±1);电压调节精度≤1%

电压稳定度

随机波动,电源电压变化±10%时≤1%


客户服务热线

027-87409251

客户服务热线

13871255353

  • 产品介绍
  • 配置参数
  • 产品详情

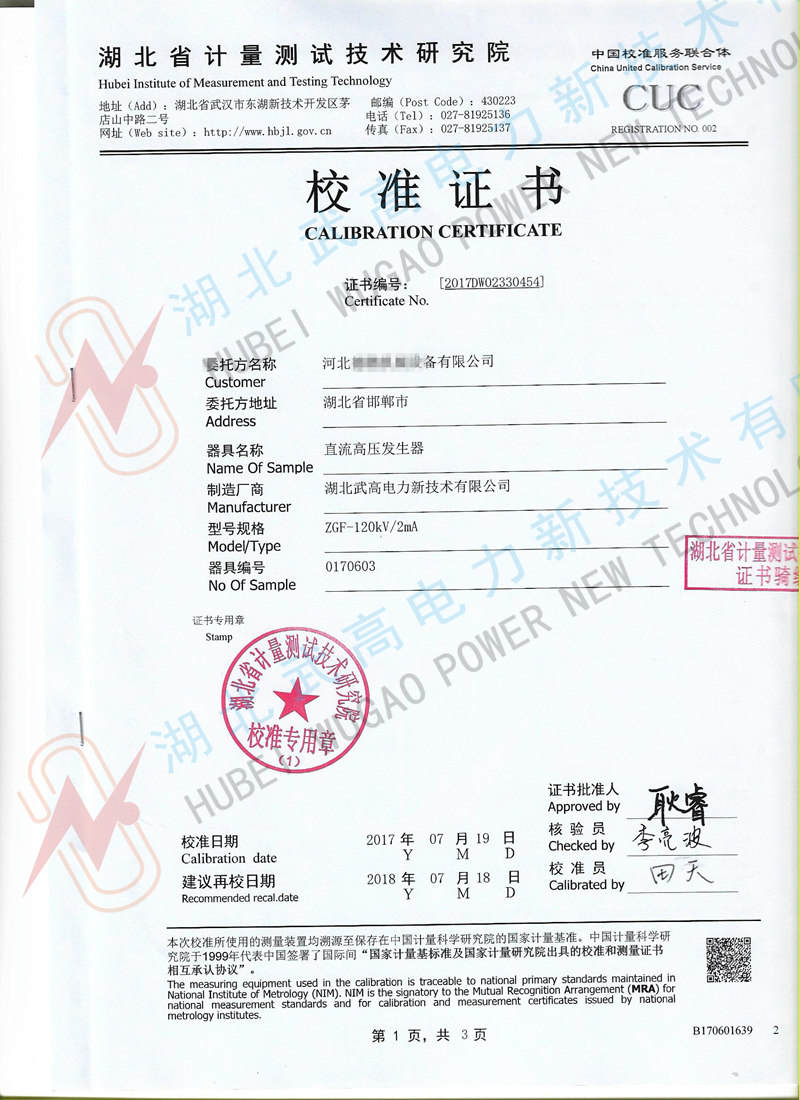

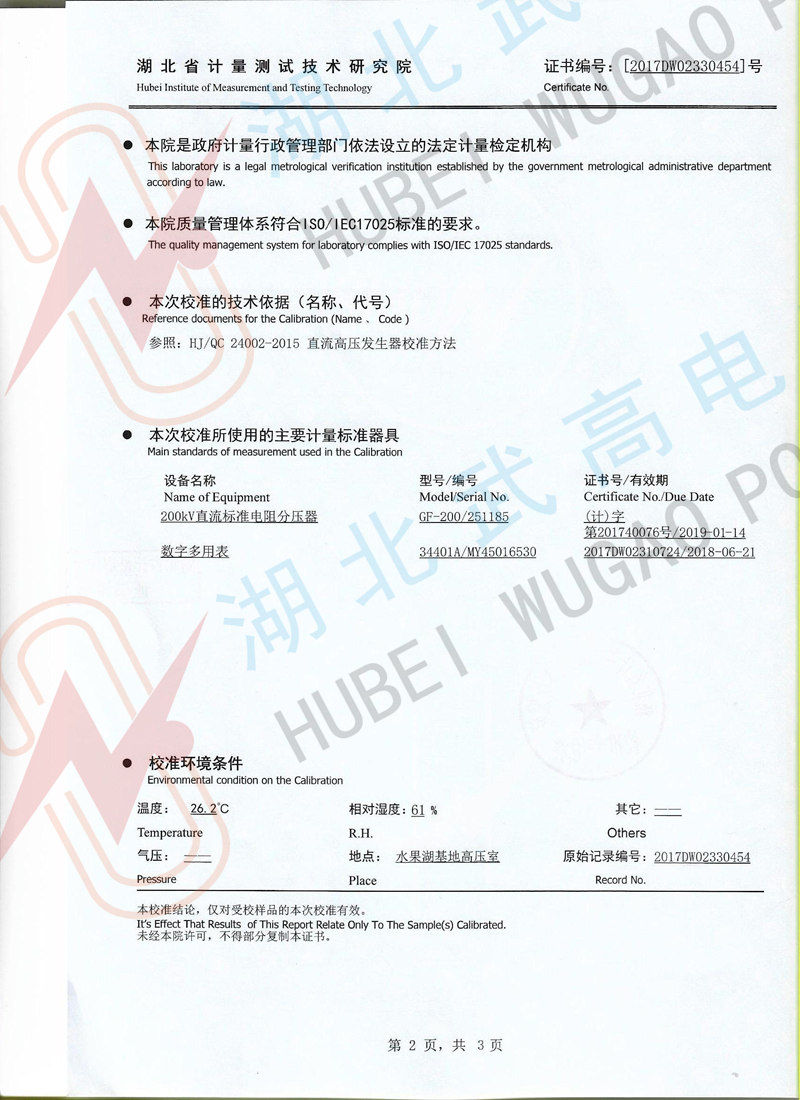

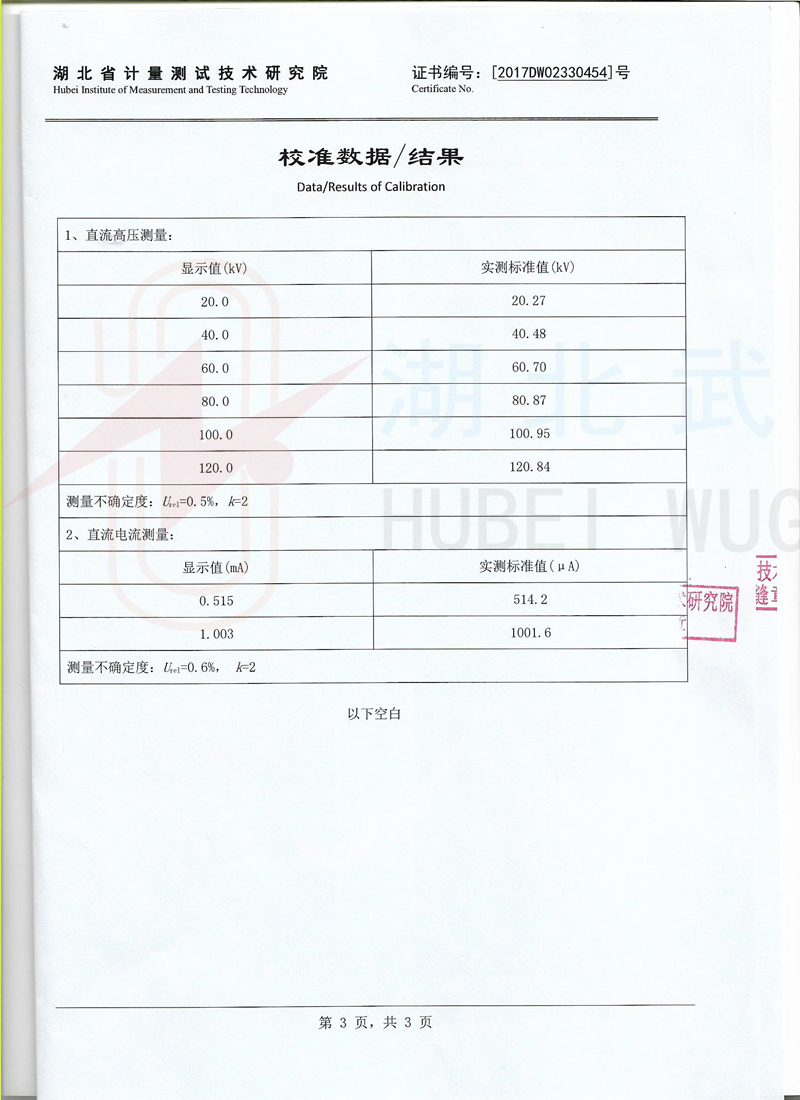

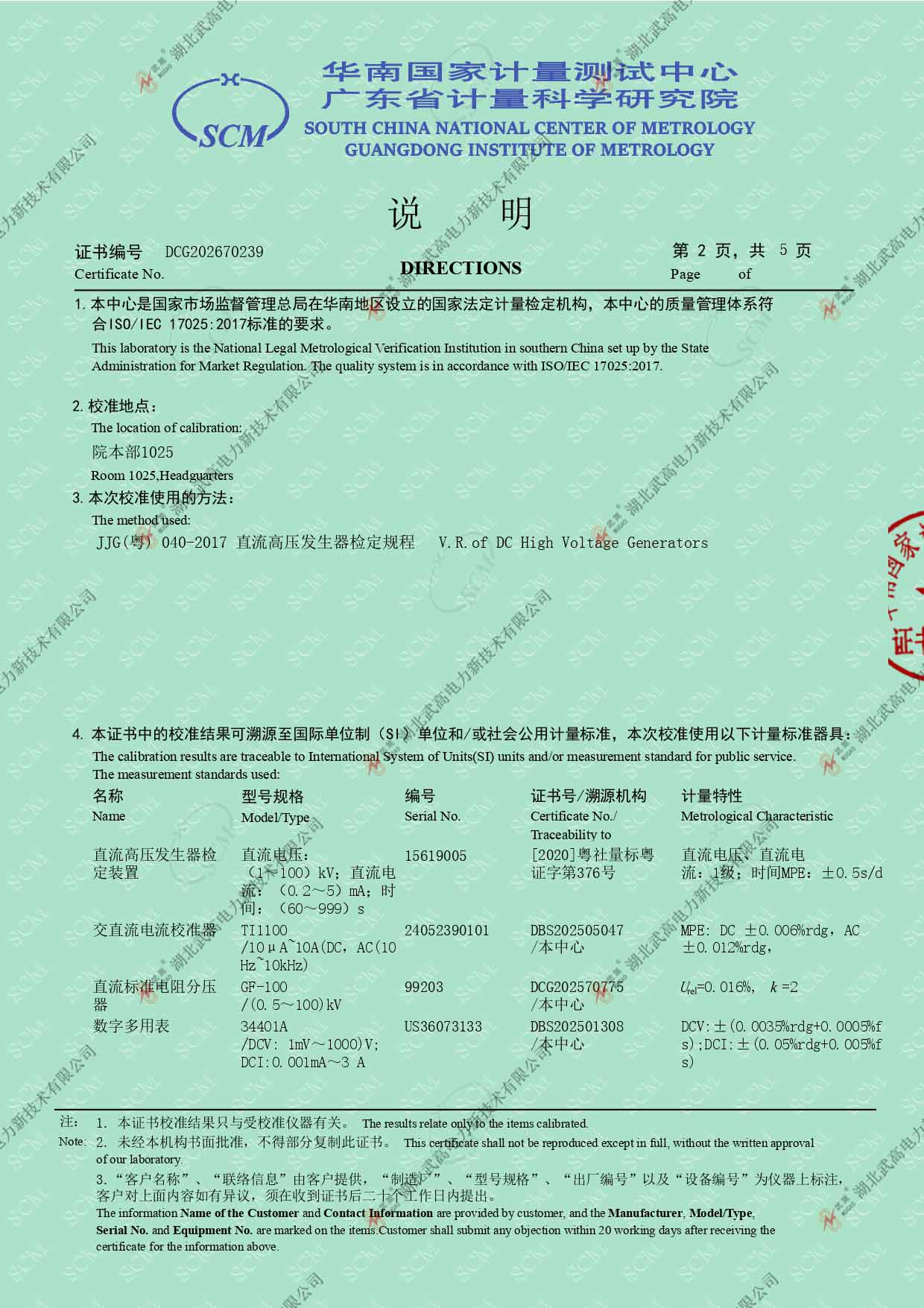

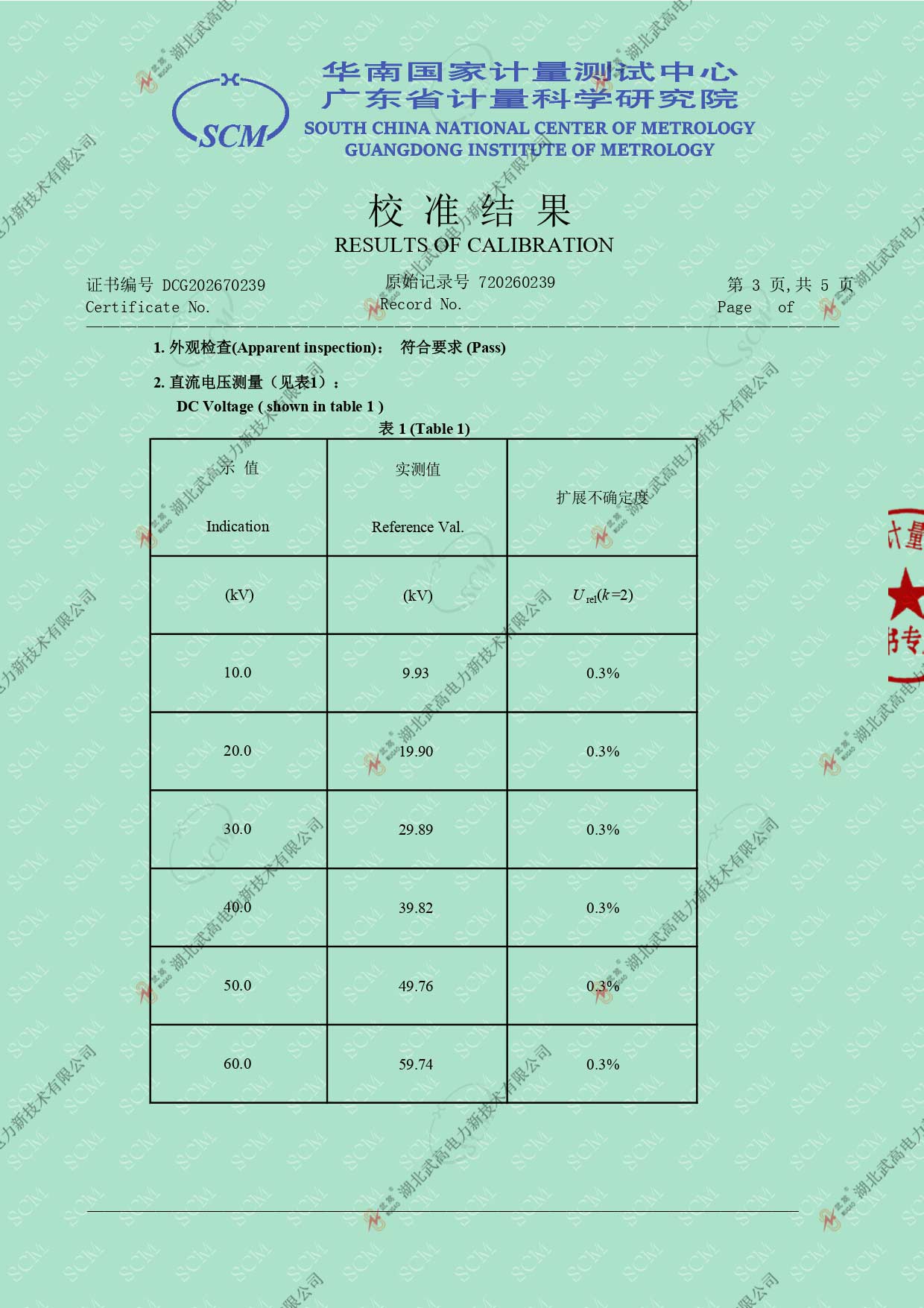

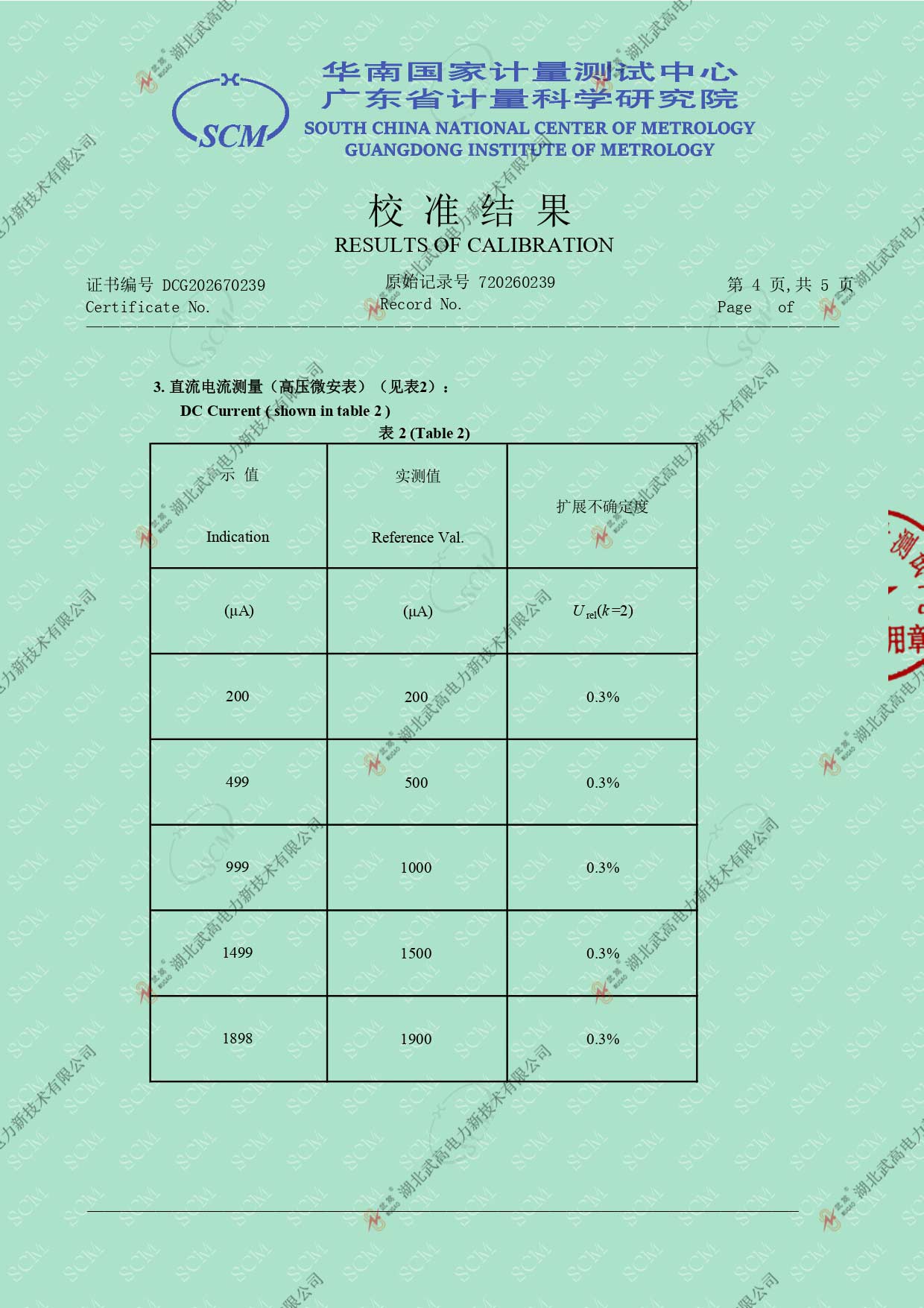

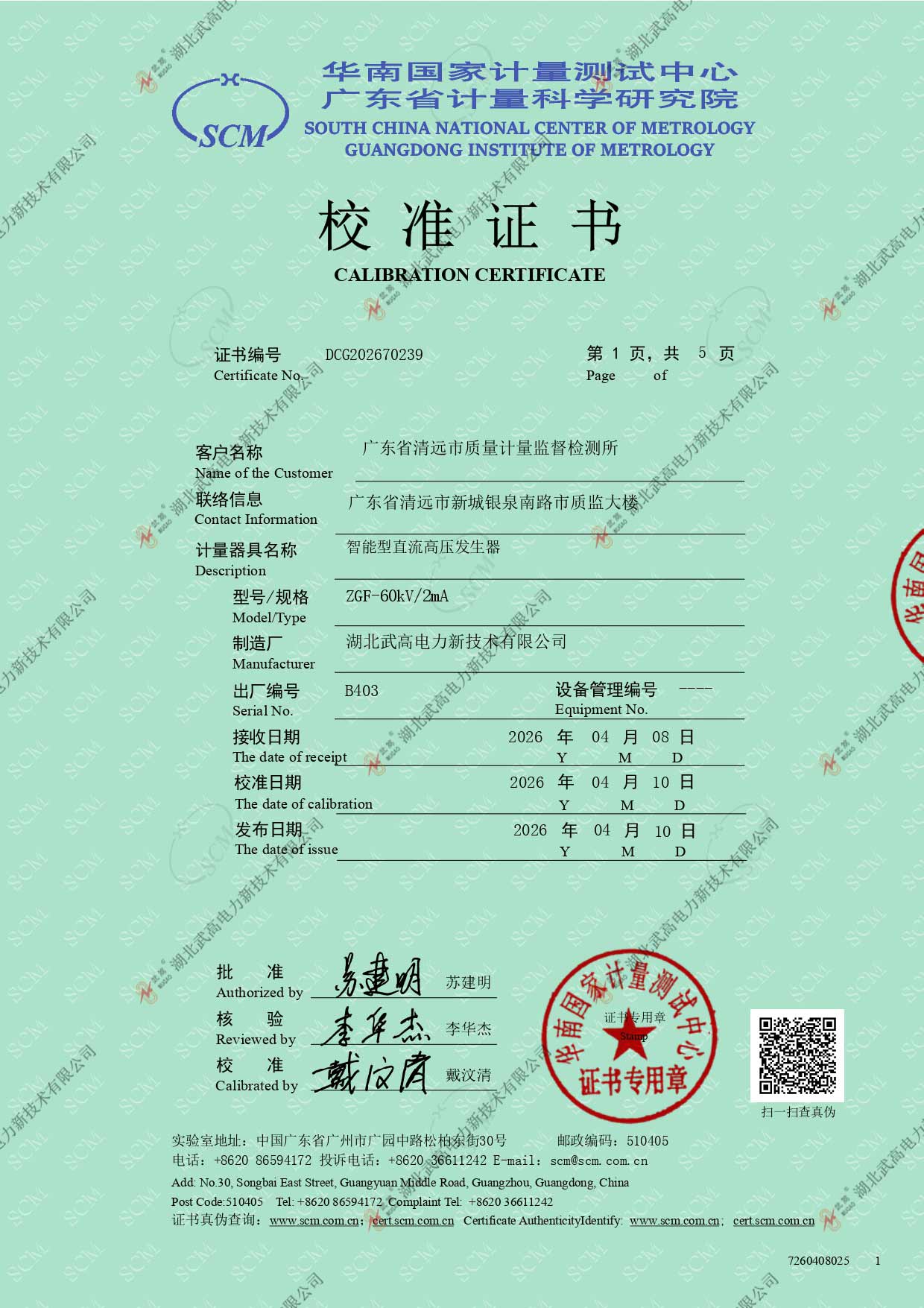

  • 质检证书
  • 操作视频
  • 使用说明
  • 技术方案
  • 故障处理

    产品特点 Product Features

    直流高压发生器广泛适用于氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、断路器等电气设备直流高压试验。

    全智能系列直流高压发生器主要技术特点及功能:

    1、采用大屏幕触摸液晶显示屏,并具有人机对话功能;

    2、全自动MOA升压测量功能:重复性好,精度高;

    3、自动升压功能:预设试验电压,输出电压可恒压保持;

    4、自动计时功能:对试验标准电压加压时间进行预设置,升到试验标准电压后自动计时,计时完毕自动降压;

    5、高压过压整定采用微处理器比较,精度高,可靠性好

    6、保留手动试验模式;

    7、数据存储功能:可即时捕获试验参数和自动保存试验结果;

    8、根据电磁兼容性理论,采用特殊屏蔽、多级隔离和接地等保护措施有机结合,设备在承受额定电压放电时不损坏;

    9、全智能系列直流高压试验器具备联机操作功能,已内置联机控制软件。上位机(如配备PC机)安装控制软件及配套通讯电缆(选配项目)即可实现联机控制。


    主要技术性能  Main Technical Performance

    可选型号

    智能ZGF系列型号

    功能

    60KV/2/3/5/10mA(电流可选)

    1. 液晶显示屏,智能操作

    2. MOA自动测量模式

    3. 自动升压模式

    4. 过压过流保护功能

    5. 保留手动试验模式

    6. 数据存储功能

    7. 带打印功能

    8. 具备联机操作功能

    80KV/2/3/5/10mA(电流可选)

    100KV/2/3/5/10mA(电流可选)

    120KV/2/3/5/10mA(电流可选)

    200KV/2/3/5/10mA(电流可选)

    250KV/2/3/5/10mA(电流可选)

    300KV/2/3/5/10mA(电流可选)

    400KV/2/3/5/10mA(电流可选)

    500KV/2/3/5/10mA(电流可选)

    彩色液晶触摸版:电压电流同上(订制)

    同上+彩色触摸液晶显示+全中文点击操作界面

    电压测量精度

    数显表±(1.0 %读数±1)

    电流测量精度

    数显表±(1.0%读数±1)

    波纹系数

    ≤0.5%

    电压调节精度

    ≤1%

    电压稳定度

    随机波动,电源电压变化±10%时≤1%

    电压、电流测量

    4位半数显表

    过压保护

    拨码设定,误差±1%

    过载能力

    空载电压可超出额定电压10%使用十分钟最大充电电流为1.5倍额定电流

    电源

    单相交流50赫兹220伏±10%

    工作方式

    间断使用

    一次连续时间最长为30分钟



    工作环境

    温度:-10~45℃

    相对湿度:不大于90%

    海拔高度:1500米以下

    带电容负荷能力

    被试品电容量无限制

    可用1.5倍的额定电流充电

    结构特点

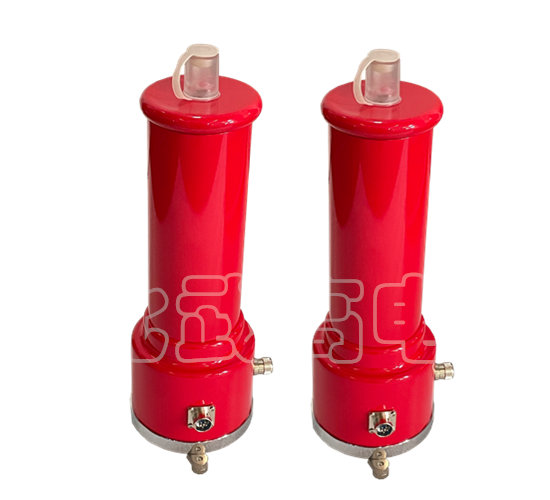

    高品质绝缘材料倍压筒

    空气绝缘、无泄漏之虑

    操作箱特点

    高精度0.75UDC--1mA单触按钮(精度≤1.0%)最适合氧化锌避雷器试验

    过压保护采用智能设置,一目了然

    立卧两用型国际标准机箱,现场更方便




    ZGF直流高压发生器使用特别注意!

    升压前:要把升压旋钮“归零位”,然后再按高压通,在进行升压实验。

    结束时:要先降压至“零位”,再按高压断,不要关电源,用放电棒对被试品进行放电,放电完毕后,再关闭电源,结束实验。

    注意放电时,放电棒不能对(微安表壳)放电,这样会烧毁微安表。应该对被试品放电!

    做容性试验时,如:做电缆试验时,必须在倍压筒输出端加装限流电阻。

    做空升实验时,倍压筒顶端输出螺杆要用绝缘帽拧紧,不能带着微安表或高压线进行升空实验。
