产品用途
用于电力部门做各种开关低电压动作试验及分、合闸试验。
产品特点
采用了先进的补偿技术,带有多种保护功能。
技术指标
电流:最大20A(短时工作≤1000ms),电流≤10A时,输出时间≤60S。

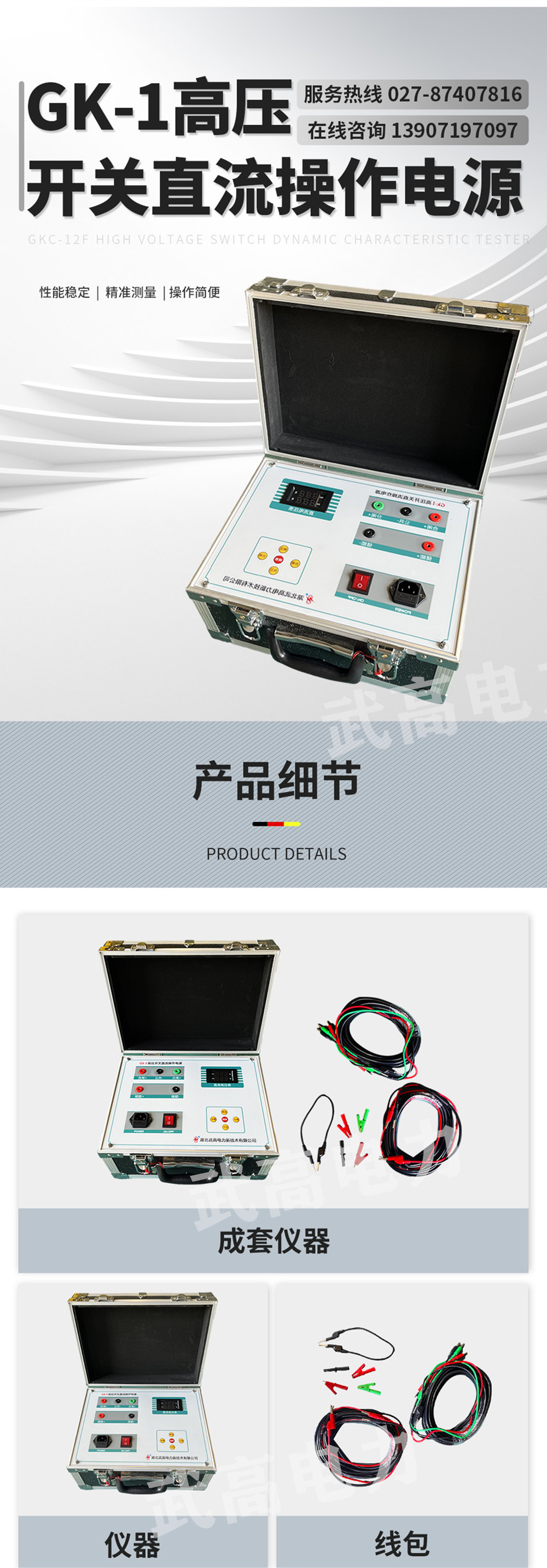

成套设备

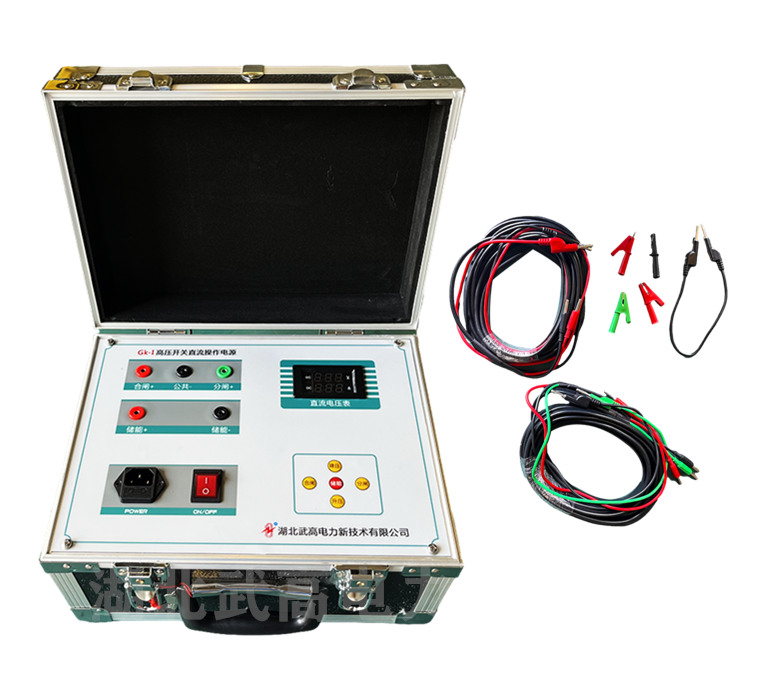

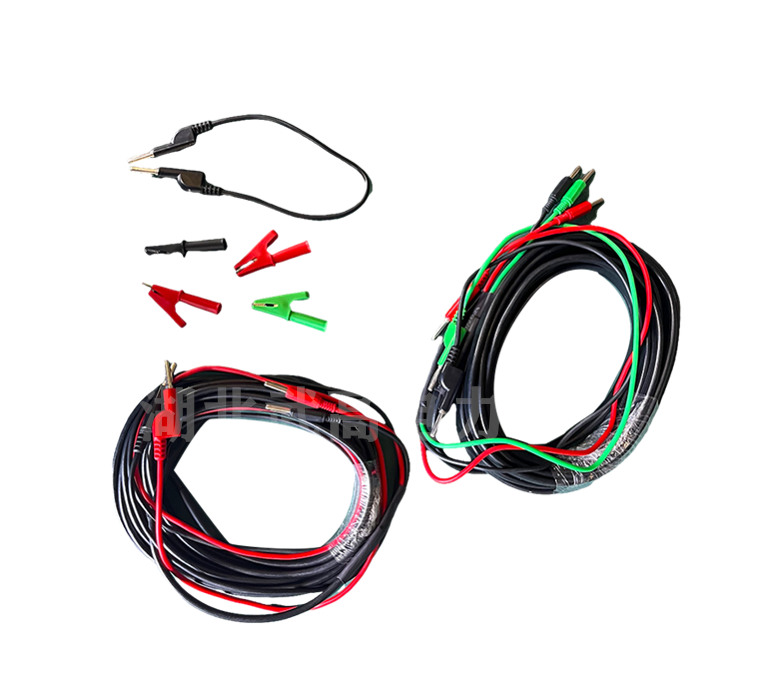

开关动作电源操作箱1只;合分闸电源连接线及储能电源连接线各1套。
客户服务热线
027-87409251
客户服务热线
13871255353
概 述 Overview
目前在高压开关试验时,使用整流电源带上负载后输出电压会有明显跌落,其影响对开关动作特性是不可忽视的。
开关动作电源采用了先进的补偿技术和最新的电子元器件,带有多种保护功能,性能优越。克服了带负载后的电压跌落,并带有随时关断,可保证开关动作圈在通电后随时切断,避免线圈烧毁,工作稳定可靠。适用于电力部门做各种开关低电压动作试验及分、合闸试验。
技术指标 TECHNICAL INDEX
1.电源插座:输入AC220V±10%/50HZ
2.直流电压表:显示当前直流电压数值
3.合闸、分闸按键:直流电压启动或停止
4.升压、降压按键:DC6-270V±1%
5.电流:最大20A(短时工作≤1000ms),电流≤10A时,输出时间≤60S。
6.合闸(分闸)输出端子:红色端子输出合闸正电源,黑色端子输出负电源,绿线端子输出为分闸正电源。
7.储能+-:储能电压按键按一下输出,再按一下关闭电源。
使用方法 Usage
1. 将电源线一端插入电源输入插座内,另一端接通AC220V电源。
2. 通过上或下键设置所需电压。
3. 将仪器的电压输出线和被试品的线对应接好,请按说明书接线。
4. 接线无误后,按对应的电压开关键(合闸或分闸),电压立即输出,手立刻松开按键,电源立刻关闭。
5. 合闸:目的是检测“合闸”继电器在额定电压的65%(厂家提供参数)例:DC 220V 的60%=143V时应可靠合闸。调节电压至143V时,按操作电源的“合闸”按键,此时开关应可靠合闸。
6. 分闸:目的是检测分闸继电器在额定电压的30% 例:DC 220V的 30%=66V时,按操作电源的“分闸”按键,此时高压开关应不动作。当DC 220V 65%=143V时高压开关应可靠分闸。
7. 储能:目的是给断路器储能电机供电,先设置好电压,再关闭仪器电源,将测试线接在储能电压控制点,开机电压自动输出(只要开机就有电源输出,请注意安全)。
8. 弹簧操动机构:目的检测弹簧操作机构继电器在额定电压的70%(厂家提供参数)例:DC 220V 70%=154V调节电压至154V,如连线为操作电源“合闸”引线,请按“合闸”按钮,此时应听到开关内弹簧操作机构继电器合闸声。
