产品用途
在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。
产品特点
使用简单、安全可靠、适用电压等级多、适用范围广。
产品组成

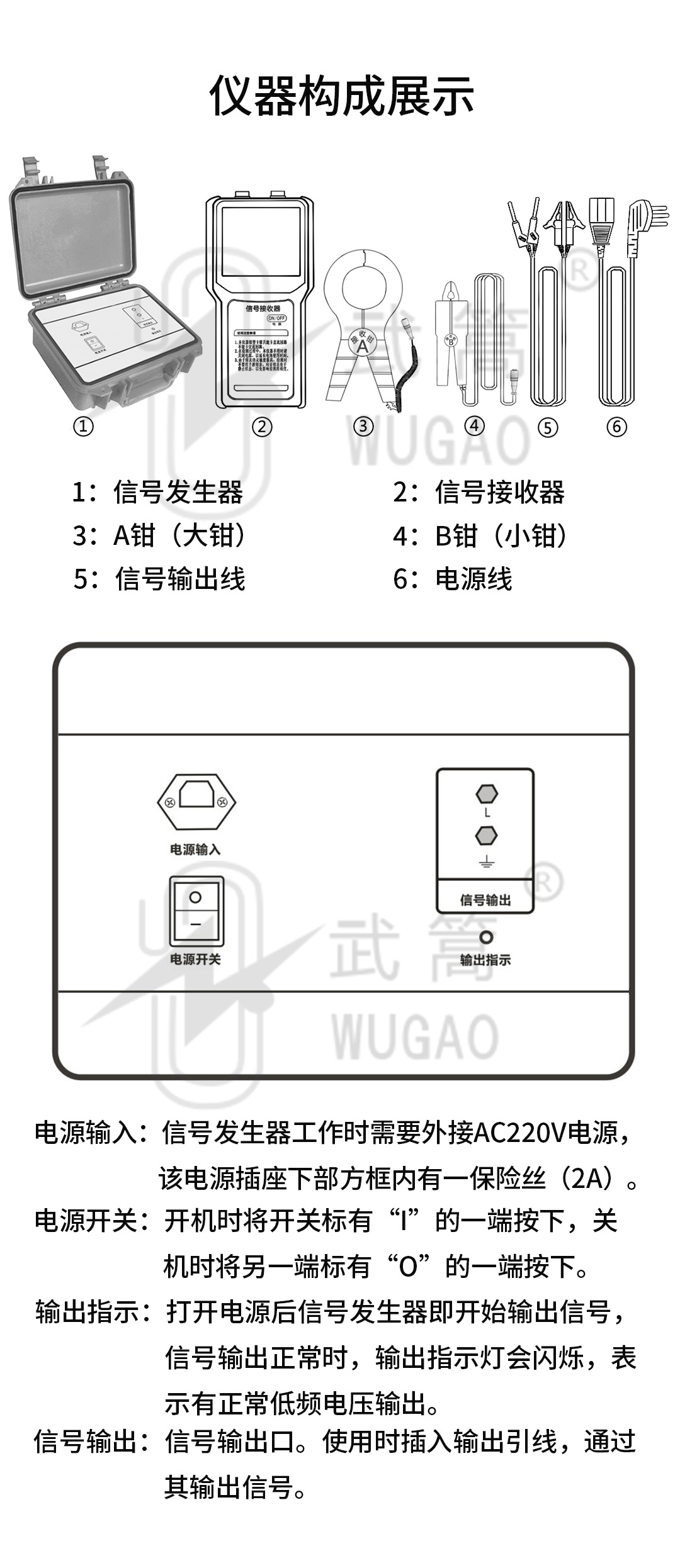

由信号发生器、信号接收器、整机组成。
产品参数
检测最大接地电阻:300KΩ;接地电阻测量精度:0-4.5KΩ 等。
客户服务热线
027-87409251
客户服务热线
13871255353
产品概述 Overview

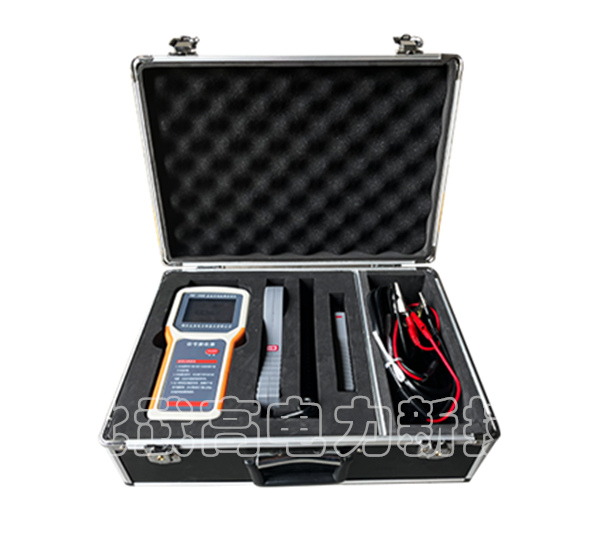

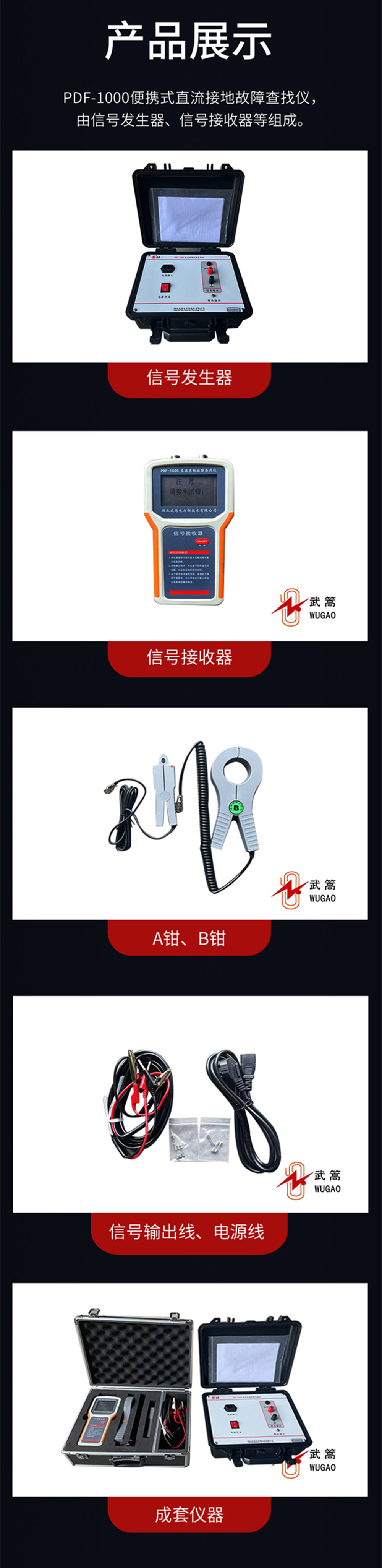

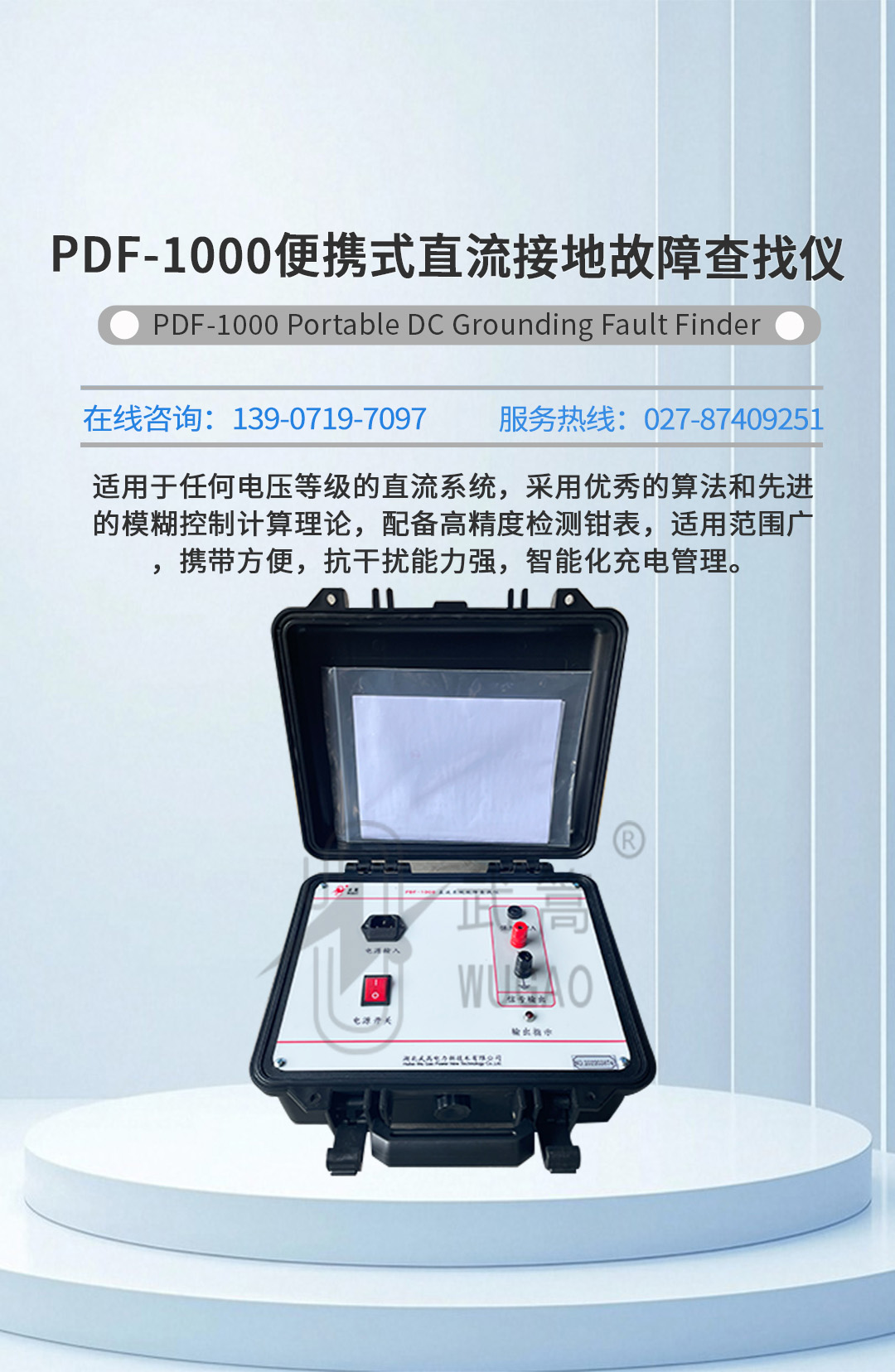

PDF1000便携式直流接地检测仪是新一代直流接地故障测试仪。本装置由信号发生器、信号接收器和信号采集器(卡钳)三部分组成。在查找直流系统故障时,三者须同时配合使用。它能够适用于任何电压等级的直流系统,配备了高精度的检测钳表,通过对多种信号的高效处理大大提高了检测范围与抗干扰能力;采用了优秀的算法和先进的模糊控制计算理论,将被检测绝缘支路的优势程度以数值的形式表示出来,充分体现了人工智能的优越性;对于接地点位置的断定,它们更是拥有准确的判断力,每次检测都能够指出接地点位置及方向。
本装置以系统安全为首要前提,按行业标准的最高要求,以可靠的低频信号方式进行检测,并在现场进行了大量的实际应用,对系统无任何影响。
发电厂、变电站的直流系统为控制、保护、信号和自动装置提供电源,直流系统的安全连续运行对保证发供电有着极大的重要性。由于直流系统为浮空制的不接地系统,如果发生两点接地,就可能引起上述装置误动、拒动,从而造成重大事故。因此当发生一点接地时,就应在保证直流系统正常供电的同时准确迅速地探测出接地点,排除接地故障,从而避免两点接地可能带来的危害。
PDF1000便携式直流接地检测仪用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。各种类型的接地故障,均能迅速地查找出接地点,准确率达到100%。

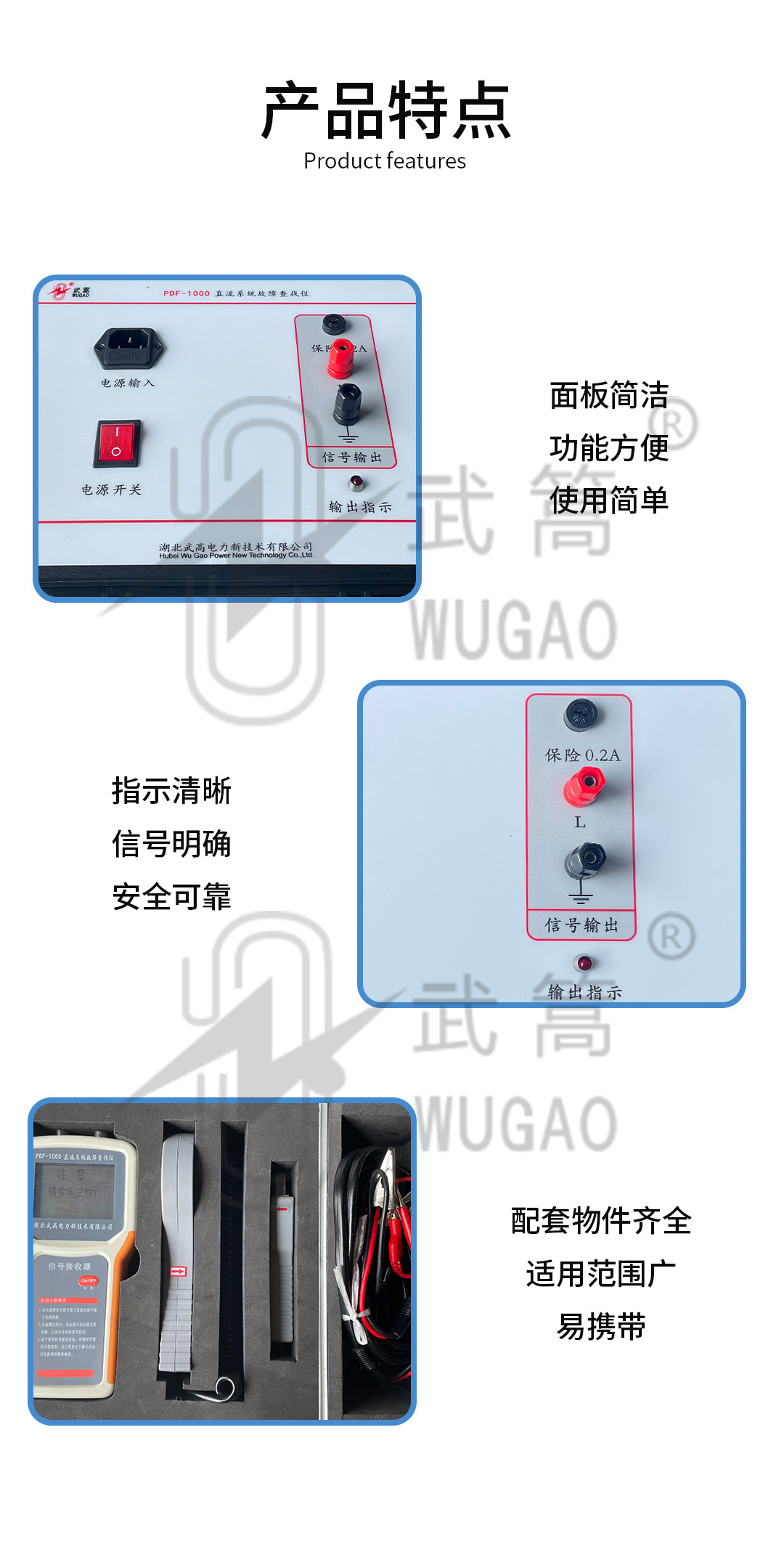

产品优点 Advantage
1、使用简单。本仪器只需打开电源开关就可直接使用,无需别的按键操作。
2、安全可靠。本仪器无需停浮充电机及其它一切电源,对直流系统没有任何影响。
3、适用电压等级多。直流系统220V、110V、48V、24V都可以使用。
4、适用范围广。任何类型电厂、变电站、煤矿、化工厂等供电部门都可使用。
5、携带方便,信号接收器自带电池,无需外接电源,可以随身携带到任何地方查找接地点。
6、直流系统不断电查找接地点,不影响系统正常工作。
7、抗干扰能力强,克服了系统分布电容的影响。
8、智能化充电管理,减少充电时间,延长电池寿命。
技术指标 TECHNICAL INDEX

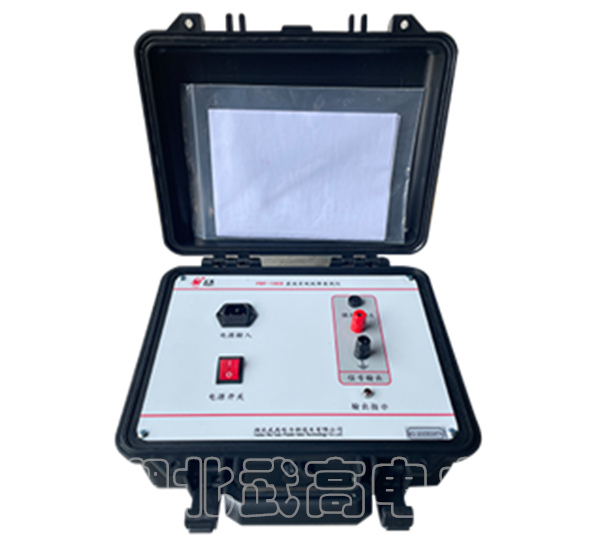

1、信号发生器
输出信号频率:2.5Hz
信号空载输出电压:±20V±5%
信号电压幅值误差:<5%
信号短路输出电流:≤80mA
输出口抗冲击能力:400V直流冲击
电源电压:AC220V±10%
电压频率:50Hz±5%
输入保险:200mA
最大功率:3W
体积:300mm×270mm×200mm

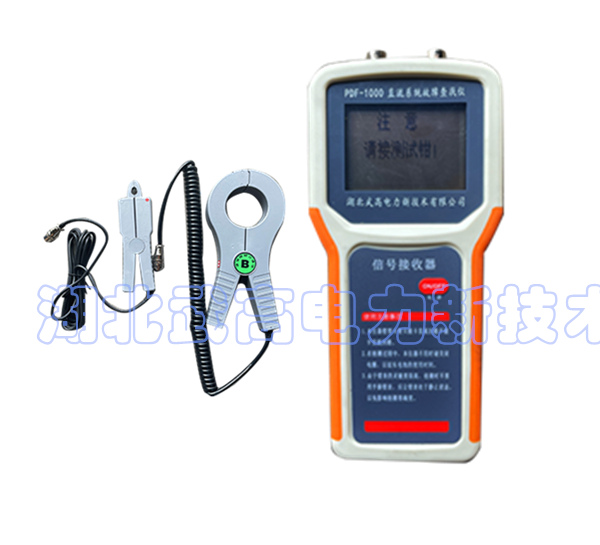

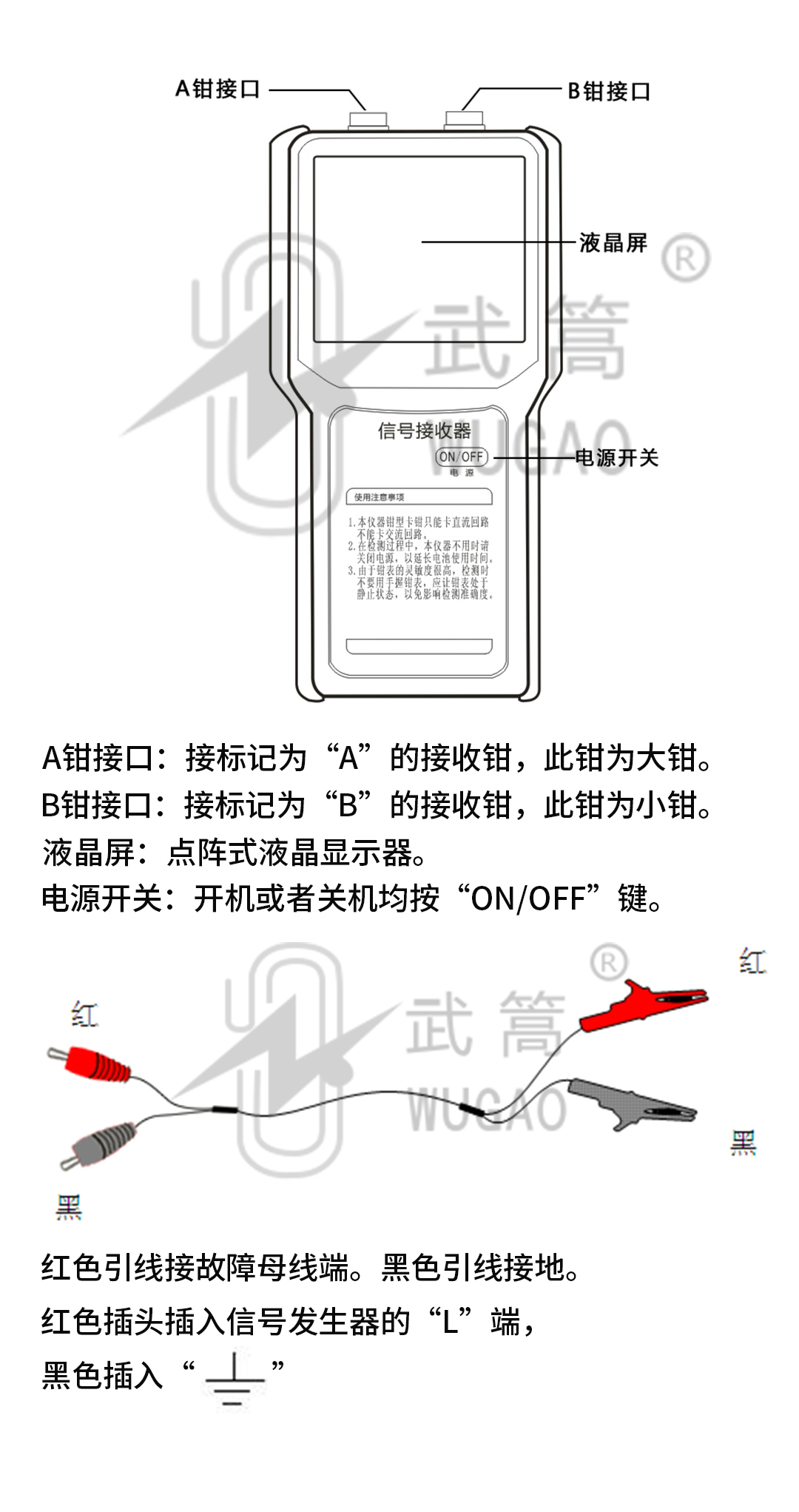

2、信号接收器
信号电流检测灵敏度:0.5mA
信号发生器阻抗:40K
最大输出电流:2.5毫安
接收器显示:数字0-19
体积:210mm×100mm×32mm
A钳口尺寸:Φ50mm
B钳口尺寸:Φ7mm×9mm
3、整机
检测最大接地电阻:300KΩ
检测最大电容:20μF
接地电阻测量精度:0-4.5KΩ 误差≤0.5KΩ
接地电容检测范围:3-60uF
接地电容测量精度:3-10uF 误差≤1uF
注意事项 note
1.由于装置是精密仪器,在运输、使用和存放时要小心轻放,各部件要防止摔、跌等强烈震动。
2.信号源应加在故障母线和地上。
3.本仪器钳型卡钳只能卡直流回路不能卡交流回路。
4.当各个支路都无明显接地时,应注意接地点是否在供电部分,例如蓄电池、充电机等部位。
5.在检测过程中,钳表和信号接收器不用时请关闭电源,以延长电池的使用时间。
6.信号接收器电量不足时,应及时更换电池,以提高检测的准确性。
7.由于钳表的灵敏度很高,检测时不要用手握钳表,应让钳表处于静止状态,以免影响检测准确度。
