GKC-8000高压开关磨合试验系统

产品用途

对断路器(高压开关)、接触器(只有合闸线圈)的磨合测试而设计。

操作功能

可以按预设的参数进行单分、单合、合分、分合、分合分等老化试验。

产品优点

模块化集成设计,同时可以磨合6台(可扩展8台)。

产品参数

磨合次数:1~10000次;工位数:6个相互独立;最大承受瞬时电流30A。

客户服务热线

027-87409251

客户服务热线

13871255353

  • 产品介绍
  • 配置参数
  • 产品详情
  • 质检证书
  • 操作视频
  • 使用说明
  • 技术方案
  • 故障处理

    产品概述 Product Overview

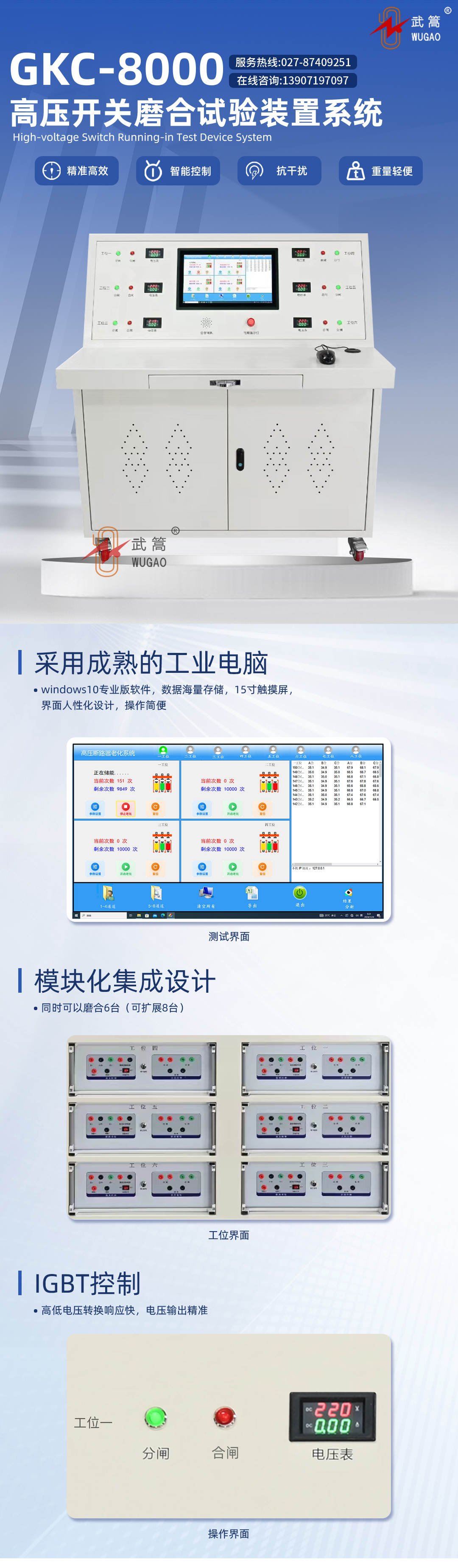

    GKC-8000高压开关磨合试验系统针对断路器(高压开关)、接触器(只有合闸线圈)的磨合测试而设计。该系统采用成熟的工业电脑,windows10专业版软件,500G硬盘,数据海量存储,15寸触摸屏,配备鼠标和键盘操作,界面人性化设计,参数设定直观,操作简便。模块化集成设计,同时可以磨合6台(可扩展8台),不通过上位机每台也可以独立操作。采用了新研发的开关电源,重量轻,进口大功率IGBT控制,高低电压转换响应快,电压输出精准,工作效率得到极大提高。克服了以往使用时间继电器进行磨合,控制能力较差,易使分、合闸线圈烧毁的缺点,有效的保护了高压开关的完好性,克服了使用工频调压器笨重,不同电压输出时调压慢,电压误差大,在低电压时功率不足无法合分的问题。


    主要功能 Main function

    1、操作功能:可以按预设的参数进行单分、单合、合分、分合、分合分等老化试验。

    2、具有记忆功能,当开关老化次数未达到设定次数,因意外断电等故障中断时,下次试验可以选择上次断点位置继续试验,也可以选择重新试验(复位清零)。

    3、分、合间隔时间可设定,整定范围:1-999秒。

    4、分、合间输出时间可设定,整定范围:10-1000毫秒。

    5、每个工位操作电源独立,可设置三种不同的电压同时进行合闸、分闸、储能磨合(低电压老化)。

    6、拒合、拒分声音报警,停止动作,可设置允许错误次数再停止。


    技术参数  Technical parameter

    1、电源输入:AC220V±15%,50Hz,功率:15KW。

    2、单台仪器内部触点最大承受瞬时电流30A;

    3、分闸电源:AC/DC6~270V/15A (AC为选配)  ;

    4、合闸电源:AC/DC6~270V/15A (AC为选配)  ;

    5、储能电源:AC/DC6~270V/15A (AC为选配) ;

    6、工位数:6个相互独立;

    7、磨合次数:1~10000次(可根据要求定制更多次数的磨合)。

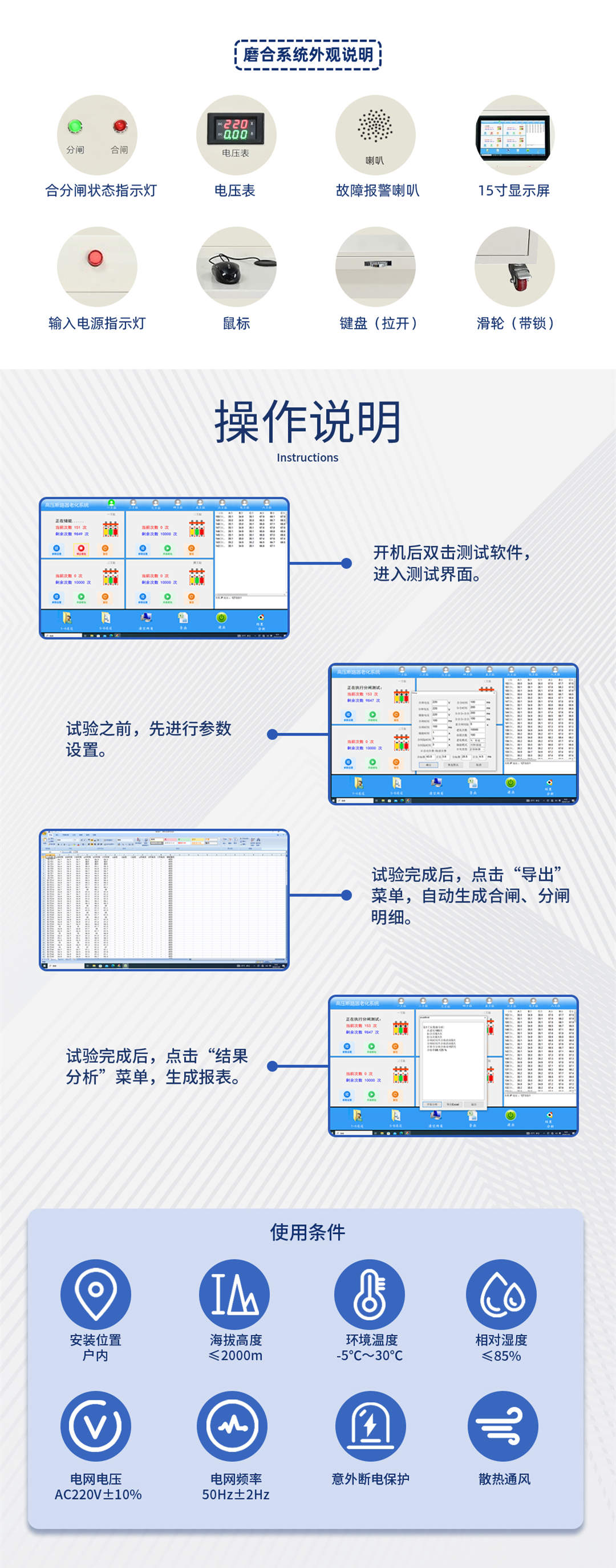

    使用说明    Instructions for use

    ☉ 使用前检查设备是否完好,并请对照产品说明书确认附件是否齐全;

    ☉ 确认设备供电电压后,对设备通电自检,查看设备是否能正常运行;

    ☉ 参照说明书的连线方式与操作说明进行相应实验并记录实验数据;

    ☉ 实验后拆除连线并装箱,清洁设备;并做好定期维护;

    ☉ 如果遇到什么技术问题,您可以拨打我们24小时服务热线:027-87409251  13871255353


    使用条件  Conditions of use

    1、安装位置:户内

    2、海拔高度:≤2000m

    3、环境温度:-5℃~30℃

    4、相对湿度:≤85%

    5、电网电压:AC220V±10%

    6、电网频率:50Hz±2Hz

    7、意外断电保护,防止突然断电来电对设备的冲击。

    8、确保测试设备良好散热通风良好。

    配置清单(单台)  Configuration list (single)

    1、合闸控制红色线1根

    2、分闸控制绿色线1根

    3、公共控制黑色线1根

    4、储能控制红色和黑色线各1根

    5、断口信号线1套

    6、断口短接线1套
