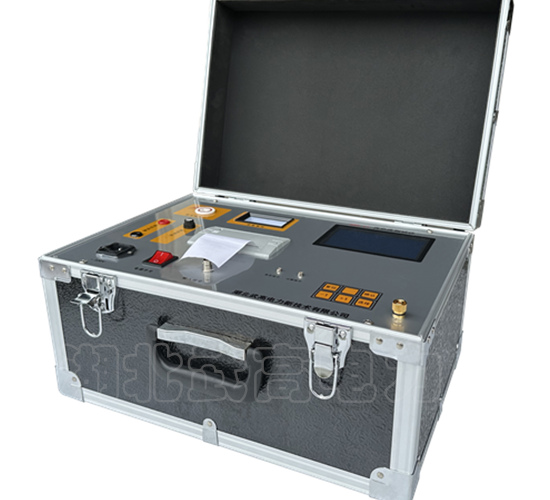

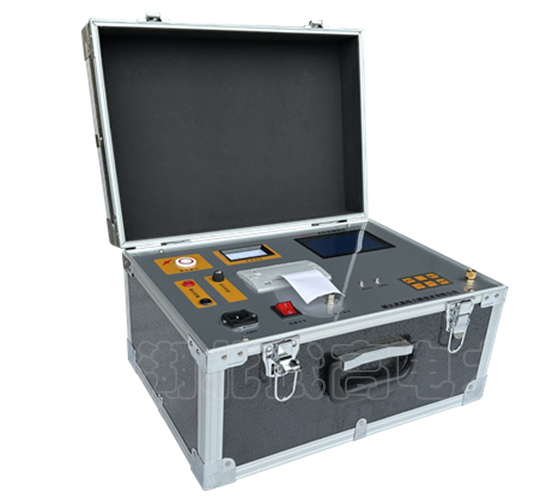

ZKD-II真空度测试仪





产品用途

是真空灭弧室的真空度的鉴定设备，测试过程完全实现自动化。

产品特点

实现了真空灭弧室的免拆卸测量，直接显示真空度值。

技术参数

测量范围： 1×10-1～1×10-5；误差：＜10%；分辨率：10-5pa

硬件构造

CPU主控单元、高压与磁控电流控制板、按键与显示板、打印机。

客户服务热线

027-87409251

客户服务热线

13871255353

QQ:1301955770

QQ:1931151360

产品介绍
配置参数
产品详情

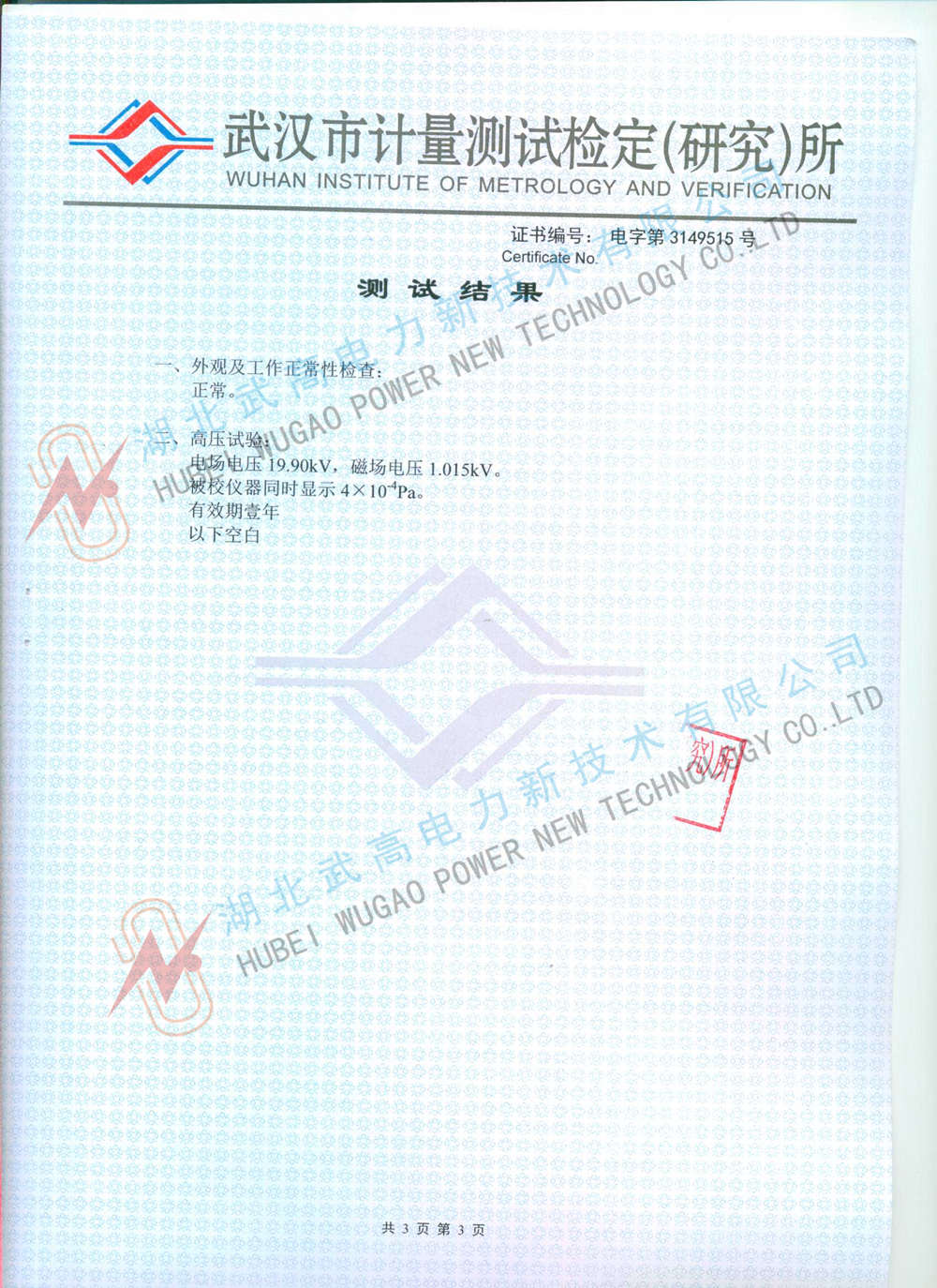

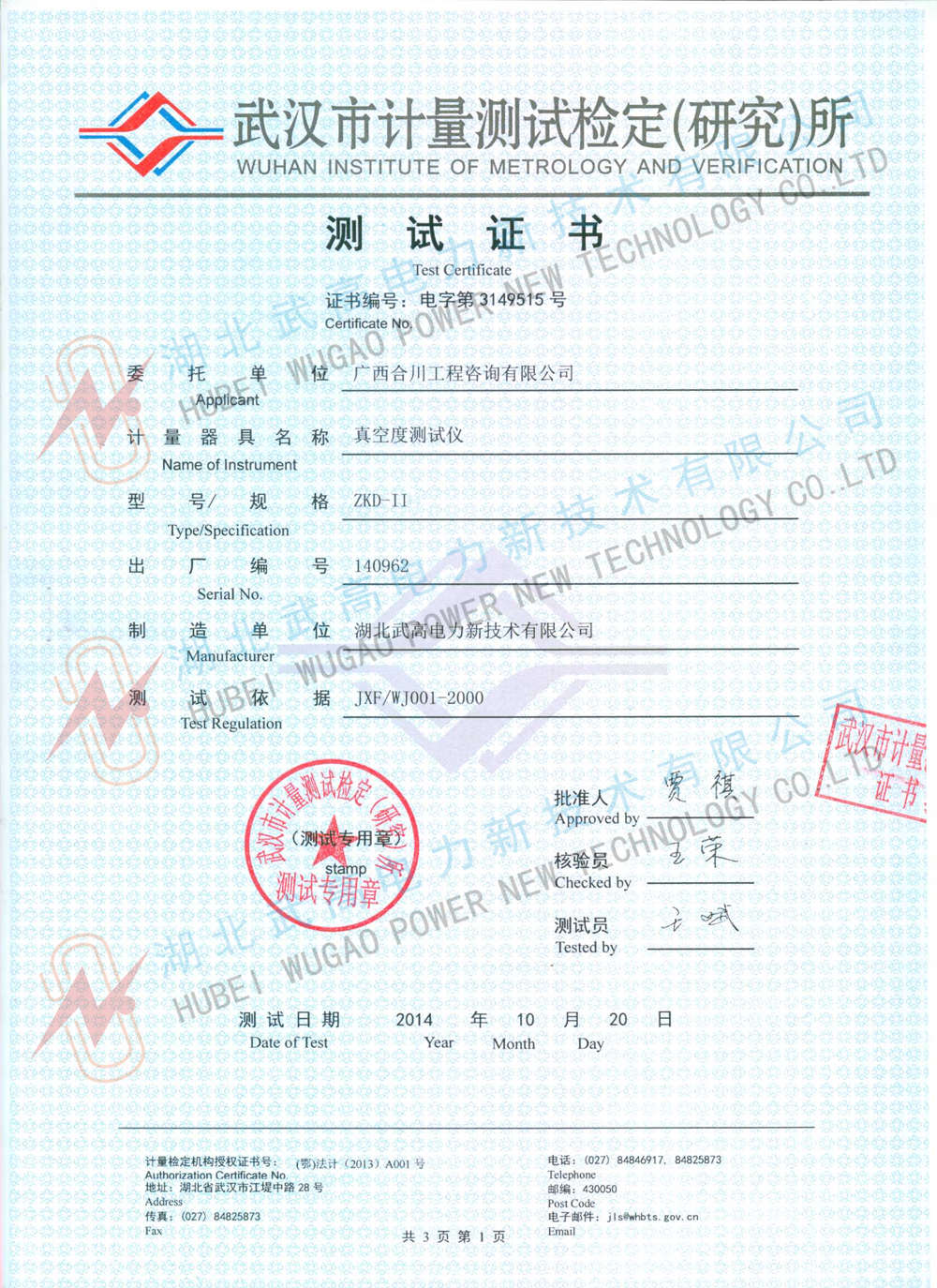

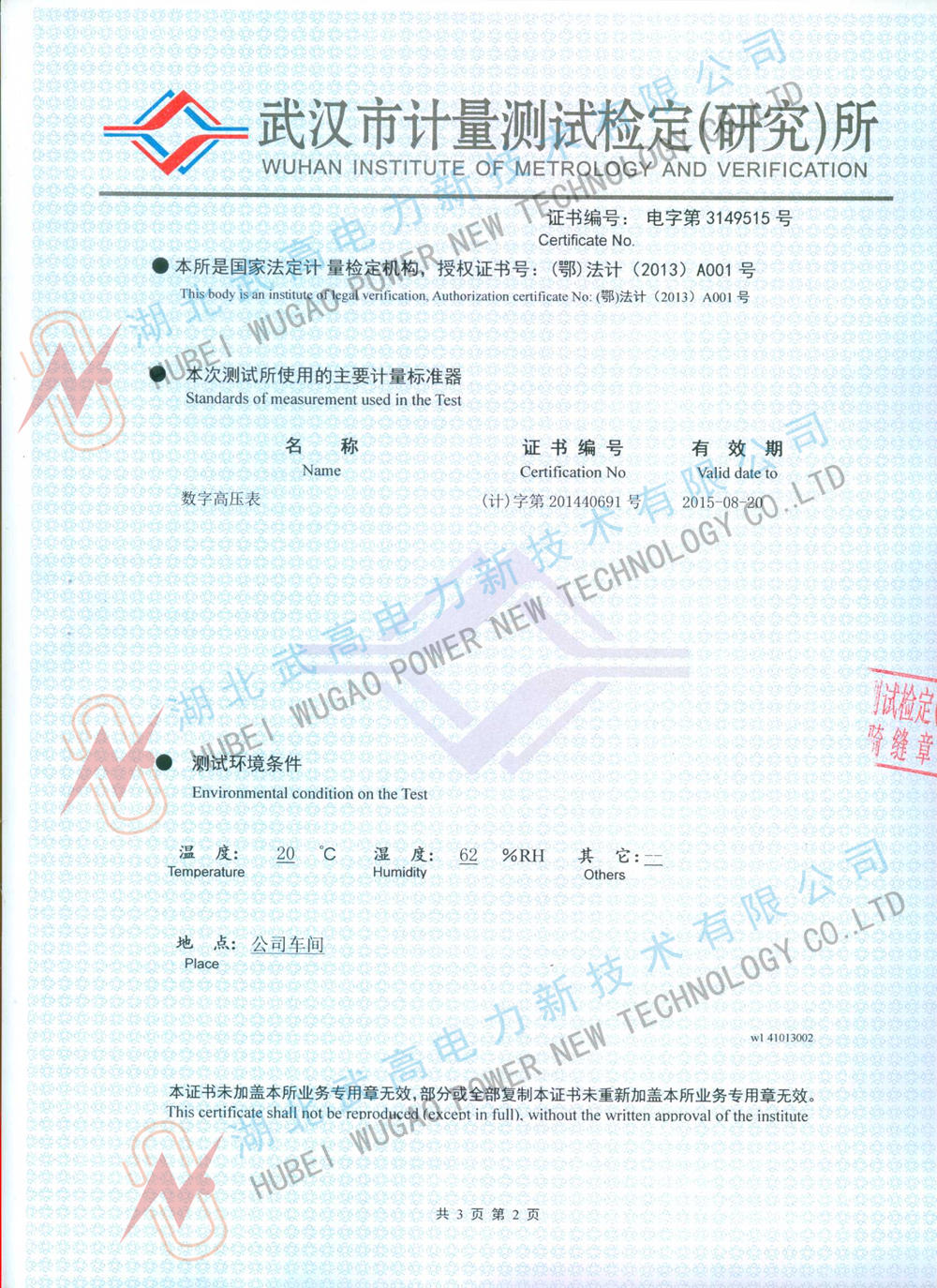

质检证书
操作视频
使用说明
技术方案
故障处理

主要特点 Main Features

◆基于电离电荷的采样技术

ZKD-II真空测试仪是电力系统中普遍使用的高压电器，其核心部件是真空灭弧室，由于灭弧室是以真空条件作为工作基础的，所以它不象油开关，SF6开关那样容易检测其质量。传统上，用户判断灭弧室真空度的方法是工频耐压法，这种方法只能粗略判断真空度严重劣化的灭弧室。

ZKD-II真空度测试仪是真空灭弧室的真空度的鉴定设备，它以磁控放电为原理，以单片计算机为主控单元，测试过程完全实现自动化。该仪器的采样设计一改以往采用电流峰值做标定的方法，而采用离子电荷来做标定。这样，有效地抑制了测试过程中瞬态电源的干扰，使测试稳定可靠。由于采用计算机为主控单元，该仪器能很方便地扣除由于环境因素产生的漏电电流。本仪器最突出的特点是：实现了真空灭弧室的免拆卸测量，直接显示真空度值，使真空断路器用户详细掌握灭弧室的真空状态，为有计划地更换灭弧室提供了可靠的依据，为电网的安全运行提供了有力保障，克服了工频耐压法仅能判断灭弧室是否报废的缺陷。

本仪器测量精度高，操作简单，携带方便，抗干扰能力强，特别适用于供电单位现场测试，是真空断路器生产、安装、调试、维修的必备仪器之一。

◆测试原理

将灭弧室的两触头拉开一定的开距，施加脉冲高压，将电磁线圈环绕于灭弧室的外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场，这样在脉冲磁场的作用下，灭弧室中的电子做螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管，在同等真空度条件下，离子电流的大小也不相同，当测知离子电流后，通过离子电流一真空度曲线，由计算机自动完成真空度的计算，并显示真空度值。

◆漏电电流的处理

对处于分断状态的真空灭弧室两端加高压时，会有数值不等的几个微安的漏电电流，此漏电电流即使是同型号的真空灭弧室也有较大的个体差异。尤其是对于装在整机上的真空灭弧室，由于其周边的绝缘支撑件也有漏电，这些漏电的总和有更大的不稳定性和不可预测性，并且在数值上与10-4Pa数量级的真空灭弧室的电离电流相当。我们采用两次起动高压的方法，扣除了漏电电流，保证了无论是装于整机上还是待装的真空灭弧室的真空计量精度。

技术参数 Technical Specifications

1. 真空度测量范围： 1×10-1～1×10-5

2. 测量误差：＜10%

3. 测量分辨率： 10-5pa

4. 允许环境温度： -20℃～50℃

5. 空气湿度： ≤80%RH

6. 电源： AC，220V，50Hz±10%

7. 外型尺寸： 420×290×210（mm）

8. 重量： 8kg

详情11.jpg 详情22.jpg 详情33.jpg 详情44.jpg
