YDQ-10KVA/100KV智能控制箱及充气试验变压器





产品用途

用于电力设备检测及预防性试验工频打耐压。

产品优点

轻便、运输和移动方便。

产品参数

输出电压：100KV 输出功率：10KVA。

成套设备

高压充气试验变压器1台；智能控制箱1台。

客户服务热线

027-87409251

客户服务热线

13871255353

QQ:1301955770

QQ:1931151360

产品介绍
配置参数
产品详情

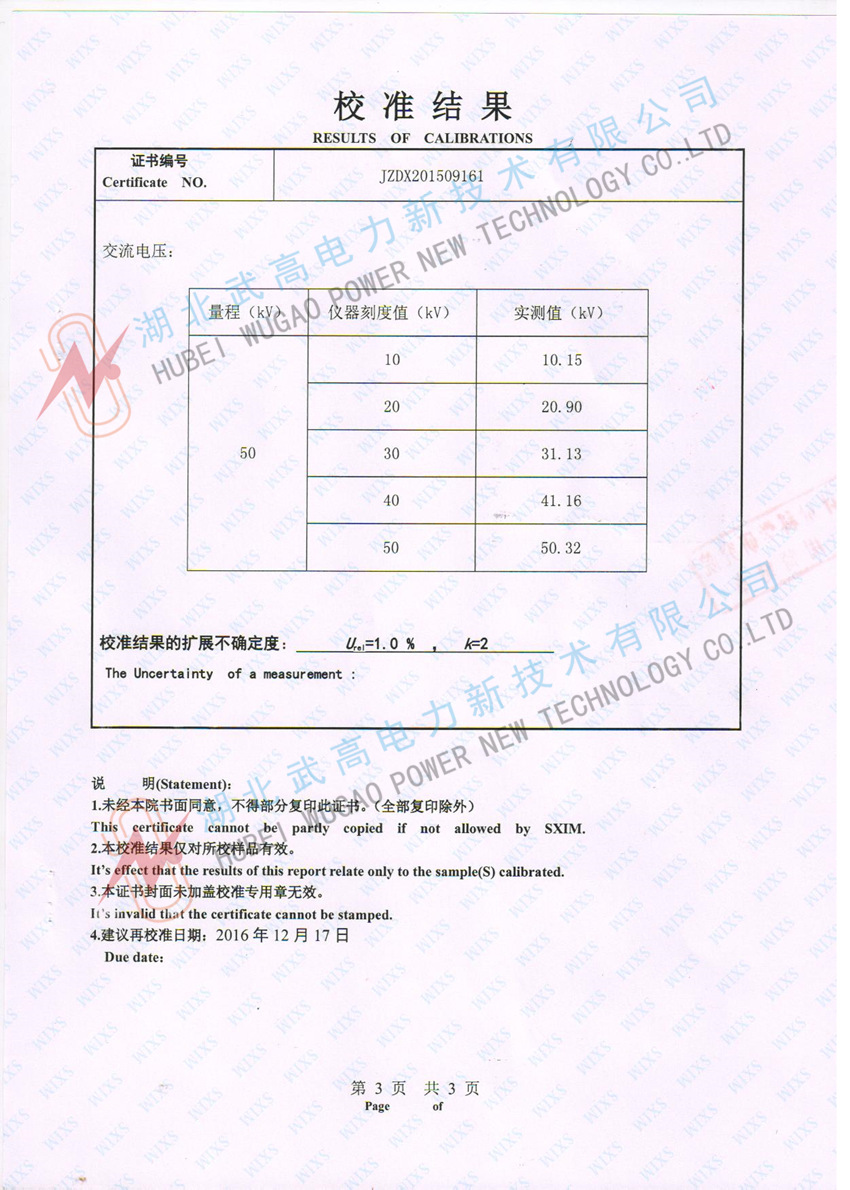

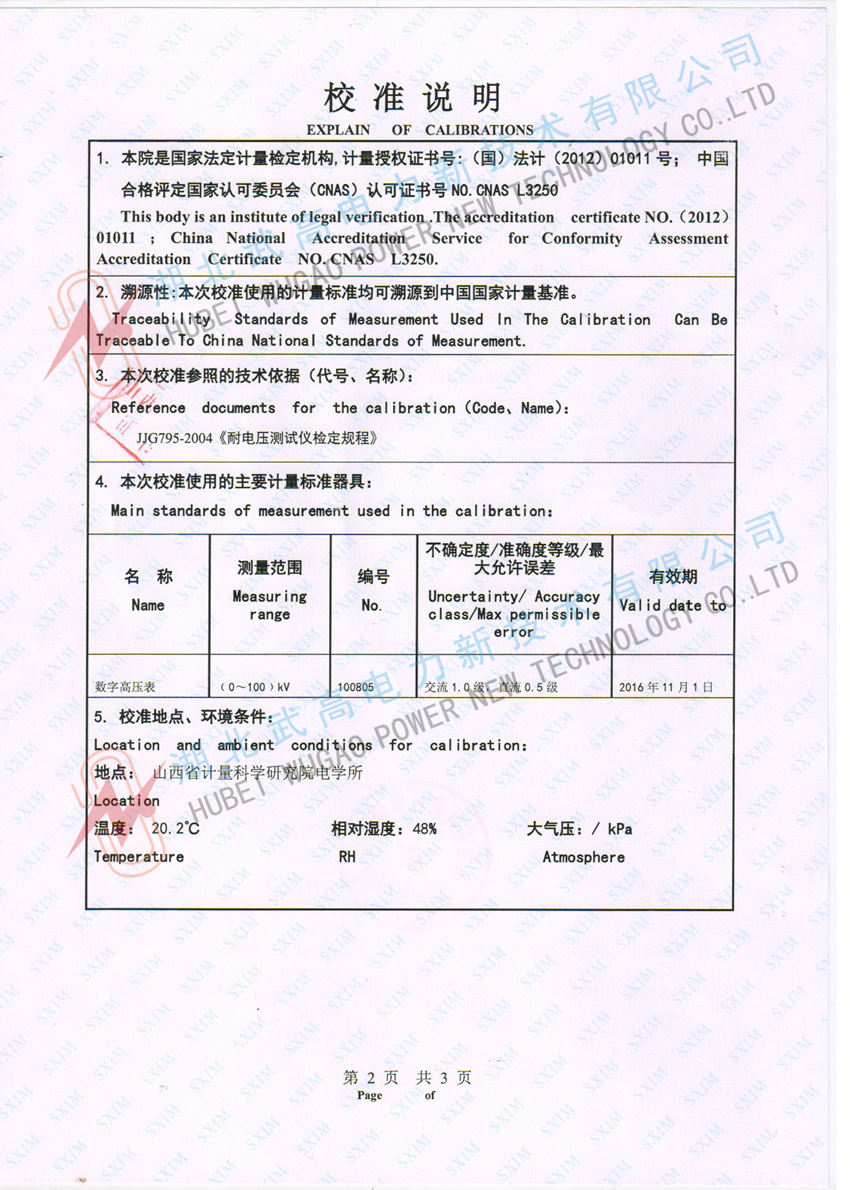

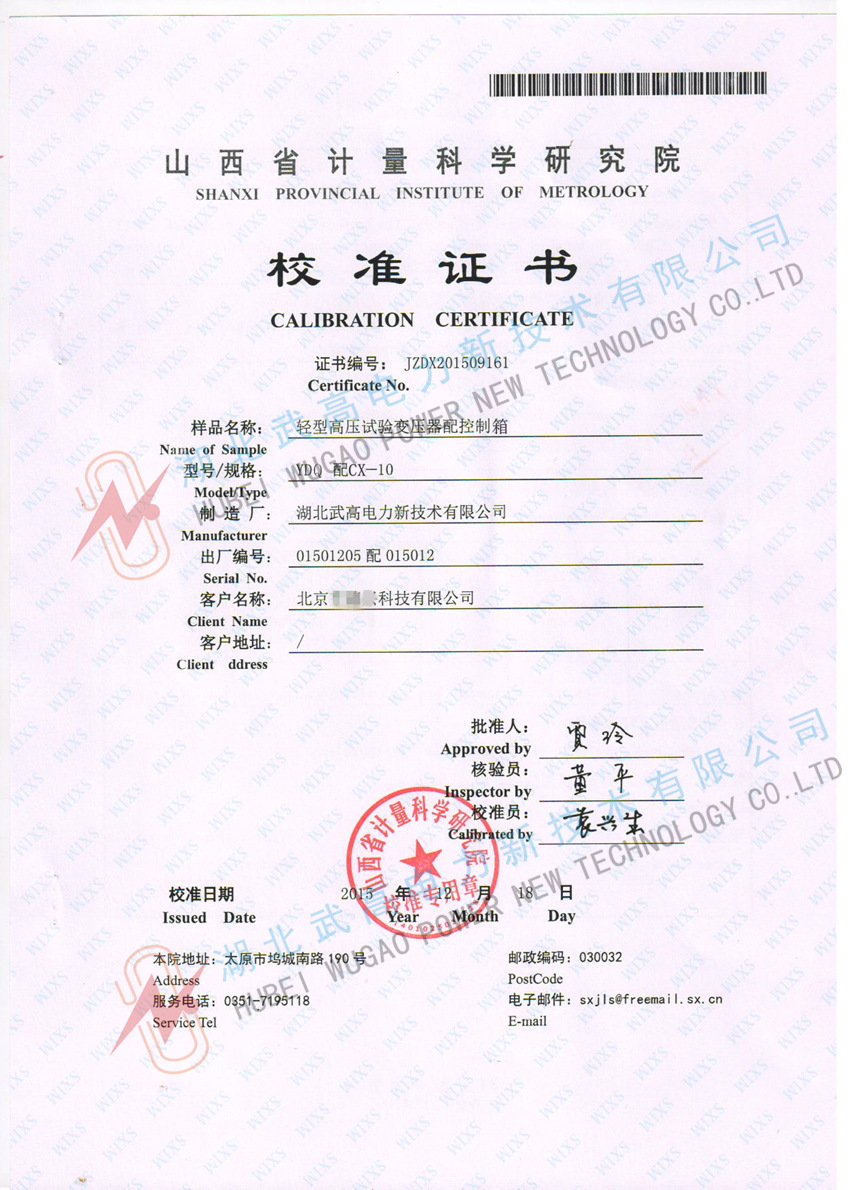

质检证书
操作视频
使用说明
技术方案
故障处理

概述 overview

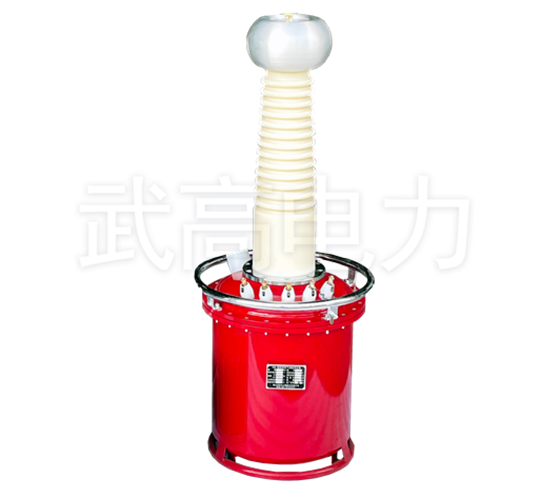

一、YDQ充气式试验变压器

试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。

随着我国基础科学研究的进步，新材料，新工艺的应用，把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能，及不燃性，使得它作为新的绝缘介质得到广泛的应用。

我公司经过多年的努力，研究成功了YDQ充气式轻型试验变压器，本系列产品与传统的油浸式轻型试验变压器相比，重量上减轻了20％－60％（视电压及容量等级而定），而且无油污染，单台试验变压器的电压等级可达300KV。由于采用了新的生产工艺，产品的技术性能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用。

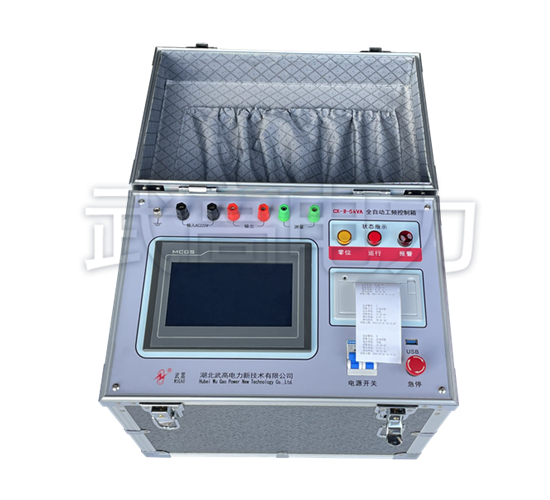

二、CX系列全自动工频耐压控制箱

CX系列全自动工频耐压控制箱(是电力生产的试验变压器的专用配套设备，该控制箱（台）具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。

CX系列全自动工频耐压控制箱采用先进的微电子处理技术，全部使用过程可提前进行设置，全中文接口，操作简单明了。全部测试项目可以设定后自动进行测试，无须人工干预。

本系列自动工频耐压控制箱采用全新平台PLC组态控制，可以无缝对接不同等级的各种试验变压器，并可以进行软件校准，大大提升仪器的适用性。

产品特点

1、采用高分辨率 7英寸高亮度全彩PLC触摸显示屏（分辨率800×480），电压、电流、时间、状态信息及提示信息等全部同屏显示，读数清晰、直观；

2、全中文界面，操作简单明了，可适应多种应用场合；

3、高精度触摸屏操作，所有功能均可通过触摸设定，提高了产品的安全性、可靠性；

4、全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制(此功能带密码保护)；

5、直接设定试验变压器变比(此功能带密码保护)，在连接不同电压等级的试验器时，应用灵活自如，真正做到一个控制台/箱可与多台变压器相互配套使用；

6、状态提醒功能，全中文引导式操作，即使在无说明书的情况下亦可熟练操控；

7、试验过程中，屏上有试验进行中的显示，时刻提醒操作人员注意安全；

9、试验出现异常时可以进行声光报警功能；

11、自动计时功能。自动控制时，当电压自动上升至设定值时，设备自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；

13、手动控制模式，此模式类似于传统的电动升/降压方式，上升/下降由按钮控制，设备自动判断上/下限位，有过电压保护；

14、升压速度智能控制，当电压达到目标电压90%时，为保证精准达到目标电压升压速度会自动减慢；

15、升压速度可设置，可根据配备的不同试验变压器的变比来调整升压速度，达到更加合理的效果。

15、采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。

16、自带打印功能，可以将试验数据及试验日期等内容进行快速打印

17、USB转存功能，可以将保存的试验数据通过USB接口导出到U盘做长久的备份

YDQ系列轻型交流试验变压器：红色文字为当前产品参数 Product parameters

型号	容量 (KVA)	高压电压（KV）	高压电流（mA)）	低压输入		变比 (高/仪)	温升℃ (30分钟)
型号	容量 (KVA)	高压电压（KV）	高压电流（mA)）	电压(V)	电流(A)	变比 (高/仪)	温升℃ (30分钟)
YDQ--1.5/50	1.5	50	30	200	7.5	500	10
YDQ--3/50	3	50	60	200	15	500	10
YDQ--5/50	5	50	100	200	25	500	10
YDQ--10/50	10	50	200	200	50	500	10
YDQ--20/50	20	50	400	380	53	500	10
YDQ--30/50	30	50	600	380	79	500	10
YDQ--50/50	50	50	1000	380	12	500	10
YDQ--5/100	5	100	50	200	25	1000	10
YDQ--10/100	10	100	100	200	50	1000	10
YDQ--20/100	20	100	200	380	53	1000	10
YDQ--30/100	30	100	300	380	79	1000	10
YDQ--50/100	50	100	500	380	132	1000	10
YDQ--20/150	20	150	133	380	53	1000	10
YDQ--30/150	30	150	200	380	80	1000	10
YDQ--50/150	50	150	333	380	132	1000	10
YDQ--100/150	100	150	667	380	263	1000	10
YDQ--50/200	50	200	250	380	132	1000	10
YDQ--100/200	100	200	500	380	263	1000	10
YDQ--150/200	150	200	750	380	395	1000	10
YDQ--200/200	200	200	1000	380	526	1000	10
YDQ--300/200	300	200	1500	380	790	1000	10
YDQ--50/300	50	300	170	380	132	1000	10
YDQ--100/300	100	300	333	380	263	1000	10
YDQ--150/300	150	300	500	380	395	1000	10
YDQ--200/300	200	300	667	380	526	1000	10
YDQ--300/300	300	300	3000	380	790	1000	10
