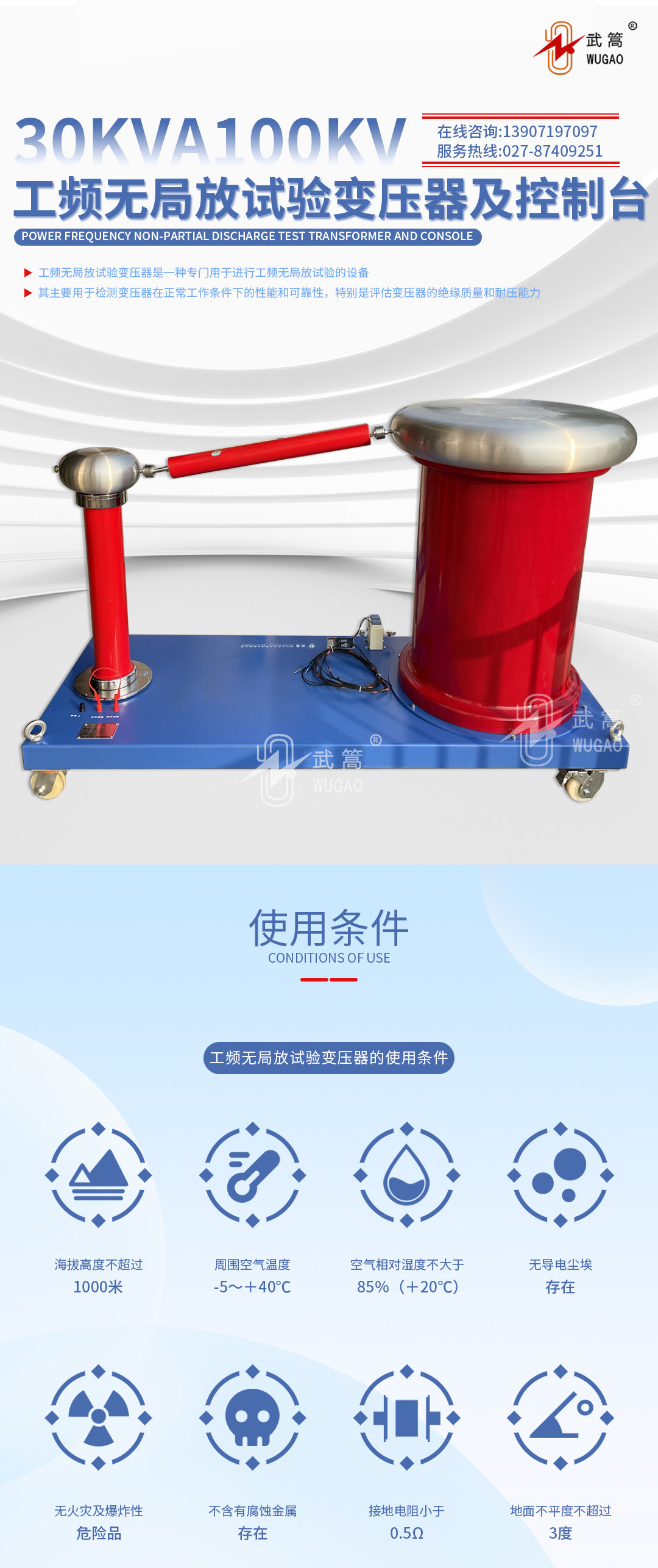

YDTW-30KVA/100KV工频无局放试验变压器及电动控制台

产品用途

为不同电压等级,不同容量的电力设备进行工频电压试验。

产品特点

原理简单、结构紧凑、是进行耐压试验的理想设备。

成套设备

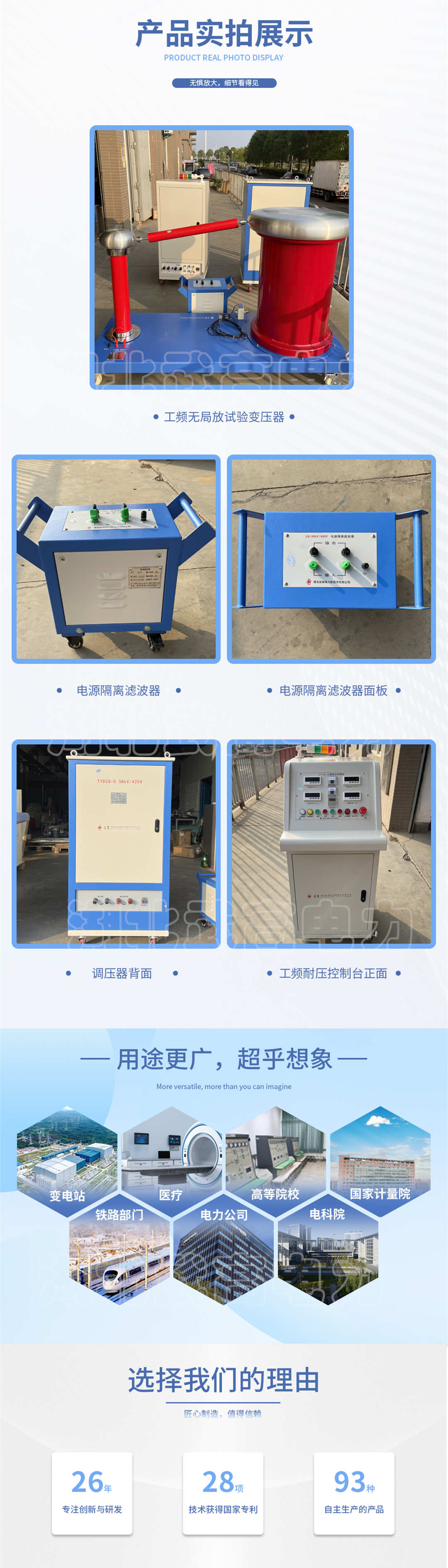

本套设备由工频无局部放电试验变压器、控制台、调压器、隔离滤波器、电容式分压器、限流电阻组成。

技术参数

本套设备输出功率:30KVA      输出电压:100KV


客户服务热线

027-87409251

客户服务热线

13871255353

  • 产品介绍
  • 配置参数
  • 产品详情

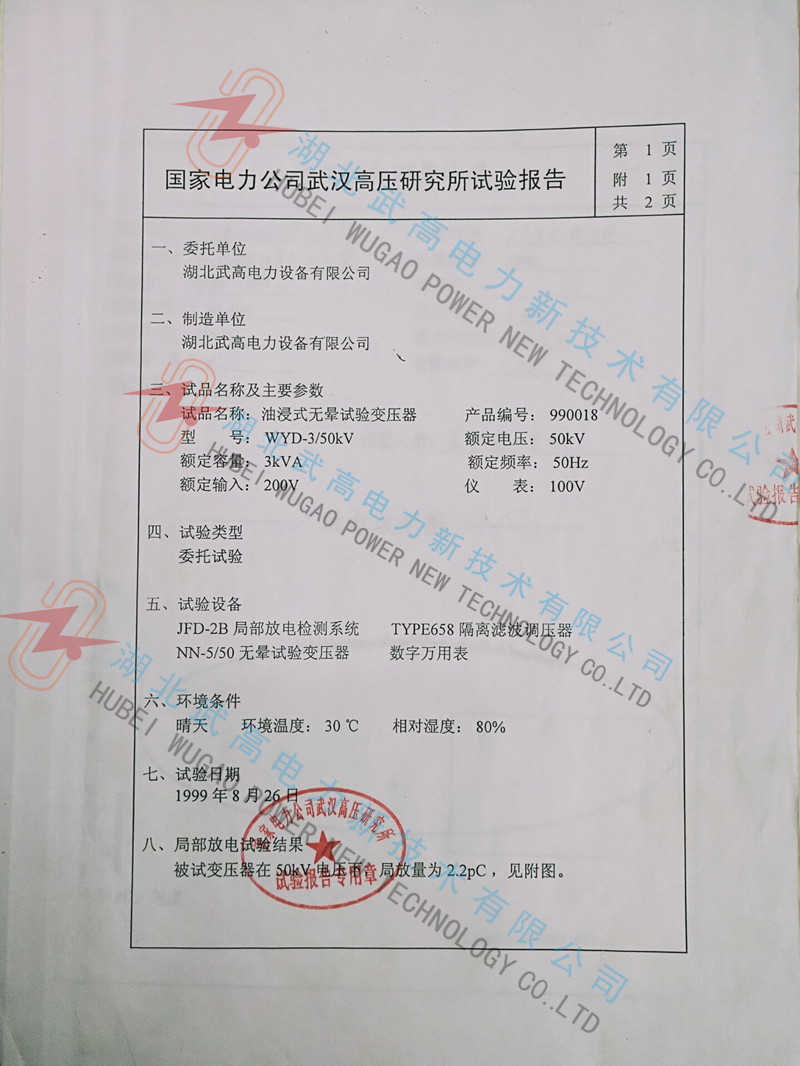

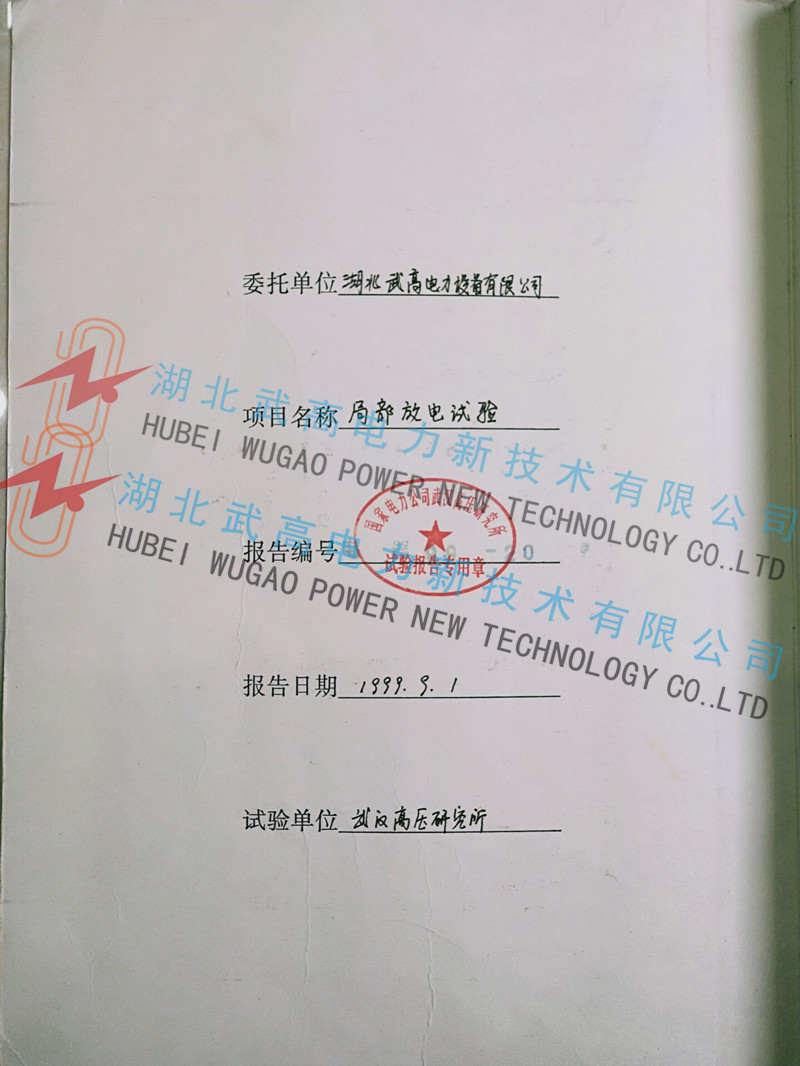

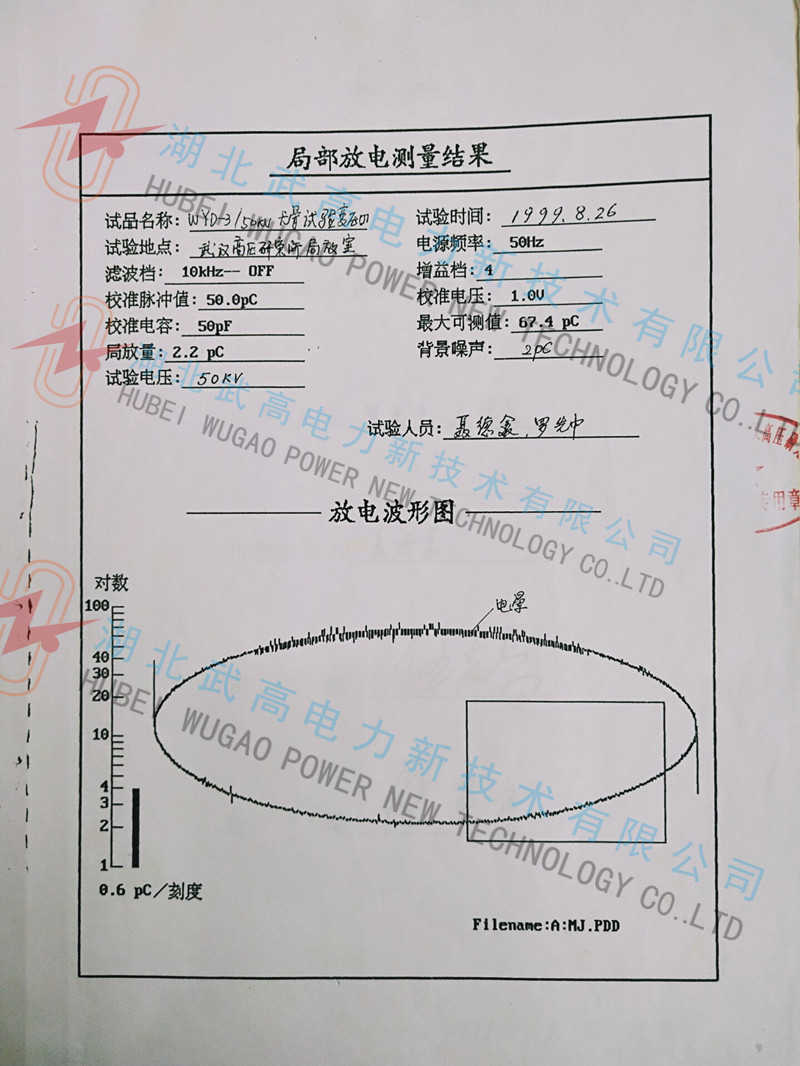

  • 质检证书
  • 操作视频
  • 使用说明
  • 技术方案
  • 故障处理

    产品概述     Product Overview

    为了适应不同电压等级,不同容量的电力设备进行工频电压试验,我公司制造各种规格的工频无局部放电试验变压器,用户根据需求可以自行选择。

    工频试验变压器分为铁壳式和绝缘筒式,铁壳式和绝缘筒式又分别有单级式和串级式。铁壳式适用于局部放电量要求较低的场合,绝缘筒式适用于局部放电量要求较高的场合,单级式适用于电压较低容量较大的场合,串级式适用于电压较高或电压低、容量小且便于携带的场合。

    本系列操作台用于0.5~500KVA试验变压器的调压控制。其工作原理是:通过调整移圈式调压器输出电压,实现试验变压器额定压器额定电压范围内的工作电压调节。同时,操作台内装有电源电压表,高压输出电压表,调压器输出电压表,低压输入电流表、低压电流过流和输出电压过压保护电路、计时和过流报警装置。可以方便地读取试验电压值,并能可靠地保护设备。


    成套设备主要部件   Main components of complete equipment

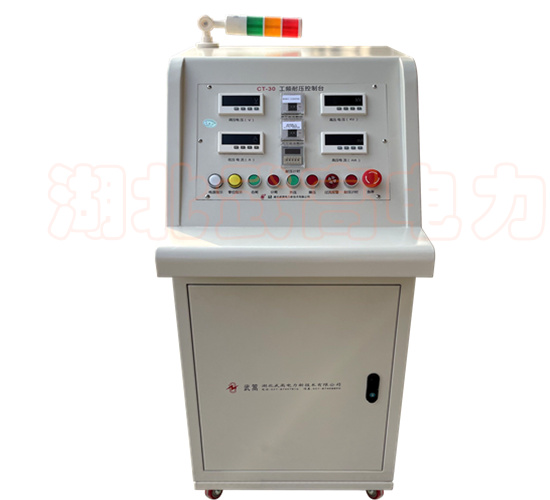

    1、控制台                          1台

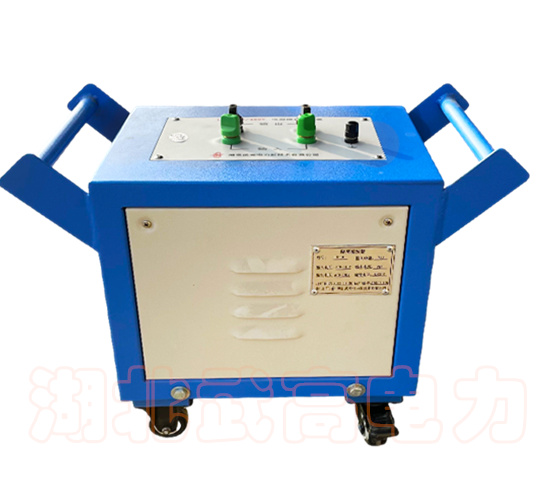

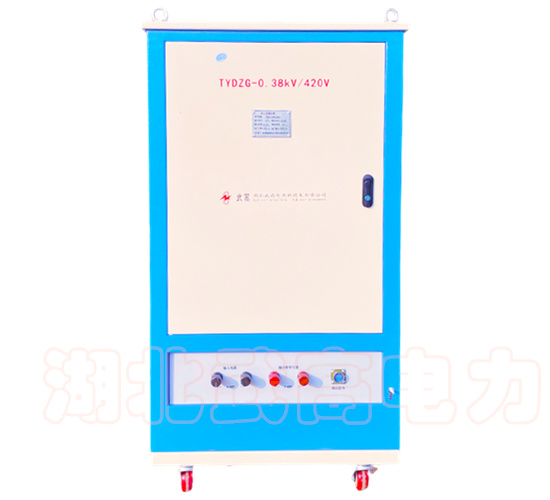

    2、调压器         1台

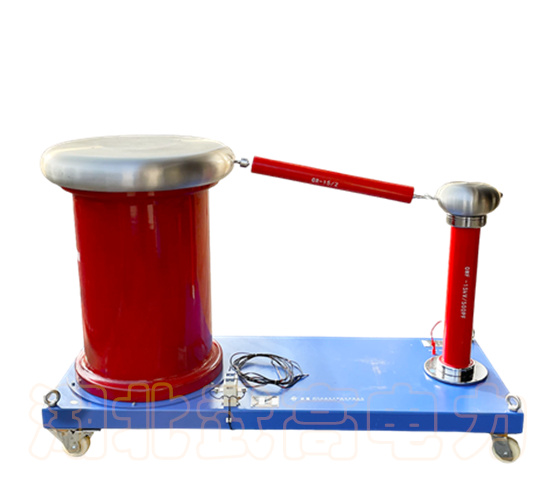

    3、无局放试验变压器          1台

    4、隔离滤波器                     1台

    5、局部放电检测仪              1台(另配)

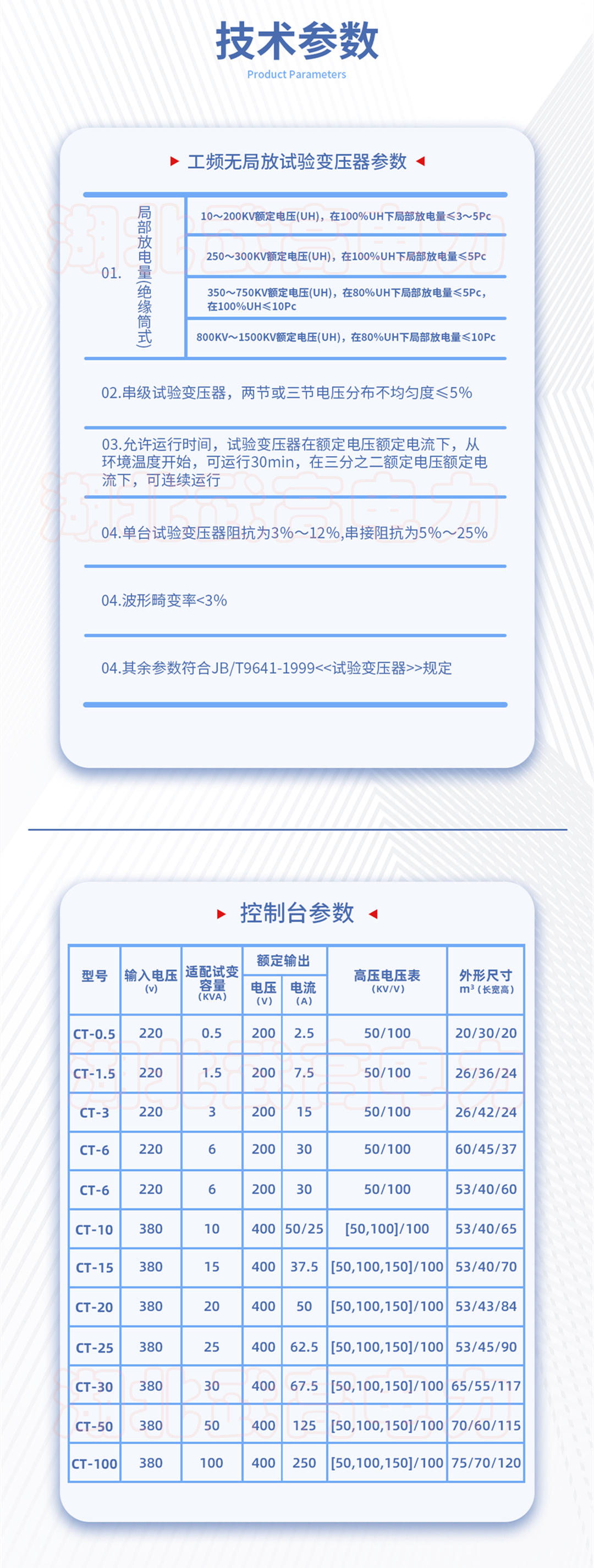

    工频无局放试验变压器技术参数   Technical Parameter

    1、局部放电量(绝缘筒式)

    A、10~200KV额定电压(UH),在100%UH下局部放电量≤3~5Pc

    B、250~300KV额定电压(UH),在100%UH下局部放电量≤5Pc

    C、350~750KV额定电压(UH),在80%UH下局部放电量≤5Pc,在100%UH≤10Pc

    D、800KV~1500KV额定电压(UH),在80%UH下局部放电量≤10Pc

    2、串级试验变压器,两节或三节电压分布不均匀度≤5%

    3、允许运行时间,试验变压器在额定电压额定电流下,从环境温度开始,可运行30min,在三分之二额定电压额定电流下,可连续运行。

    4、单台试验变压器阻抗为3%~12%,串接阻抗为5%~25%

    5、波形畸变率<3%

    6、其余参数符合JB/T9641-1999<<试验变压器>>规定。

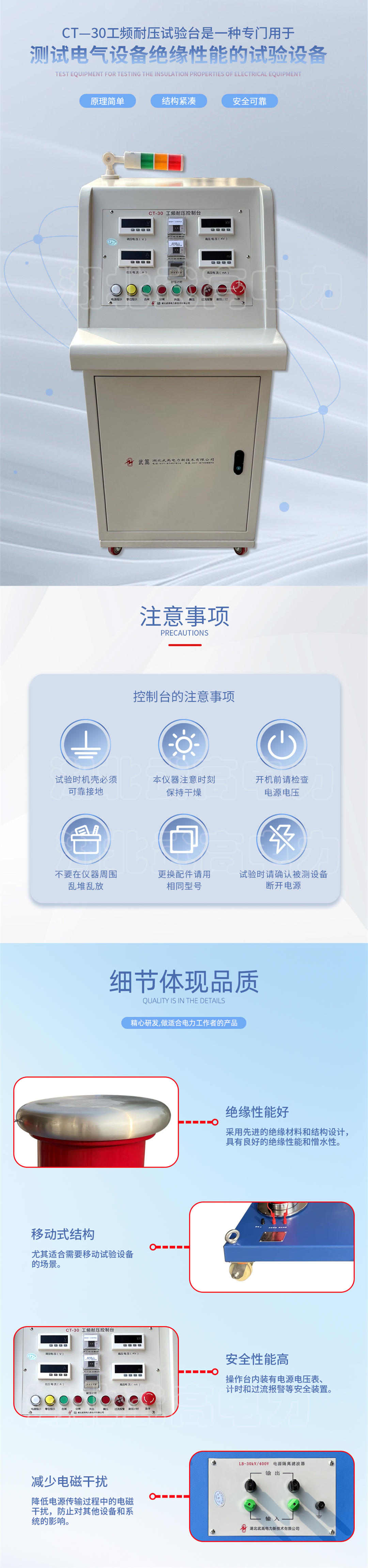

    控制台技术参数  Console technical parameters

    型号

    输入电压

    V

    适配试变容量

    KVA

    额定输出

    高压电压表

    KV/V

    外形尺寸

    立方米(长×宽×高)

    电压(v)

    电流(A)

    CT-3

    220

    3

    200

    15

    50/100

    26×42×24

    CT-6

    220

    6

    200

    30

    50/100

    60×45×37

    CT-6

    220

    6

    200

    30

    50/100

    53×40×60

    CT-10

    380

    10

    400

    50/25

    (50/100)/100

    53×40×65

    CT-15

    380

    15

    400

    37.5

    (50/100/150)/100

    53×40×70

    CT-20

    380

    20

    400

    50

    (50/100/150)/100

    53×43×84

    CT-25

    380

    25

    400

    62.5

    (50/100/150)/100

    53×45×90

    CT-30

    380

    30

    400

    67.5

    (50/100/150)/100

    65×55×117

    CT-50

    380

    50

    400

    125

    (50/100/150)/100

    70×60×115

    CT-100

    380

    100

    400

    250

    (50/100/150)/100

    75×70×120





    使用方法及注意事项   Usage and precautions

    1、按试验变压器和控制台,调压器对应标识接好试验变压器与操作台之间的联线。

    2、预置时间继电器至所需时间。根据需要设置试验电流值。

    3、接通电源并合上控制台电源空开,此时主电路分闸灯亮,按主电路合闸按钮,点“升压”按钮,到达所需电压时,按下计时按钮,时间继电器开始计时,计时时间到,控制台发出声音提示并自动降压,重复按一下计时按钮,解除计时及声音。

    4、试验完毕,按主电路分闸按钮,待调压器回零后,切断电源,解除接线。

    5、试验过程中,如发现异常声响或冒烟,有异味等,应立即停止升压,迅速降压至零,检查无误后,方可继续升压。如被试品击穿或其它过流故障引起的控制台过流跳闸,本控制台会发出音响和灯光闪烁给予警示。

    8、严禁在正常工作进切断电源。

    6、如设备长期未使用,在重新使用时必须用兆欧表进行绝缘测量,确定阻值不低于0.5MΩ。方可继续使用。

    7、使用本产品进行高压试验,除熟悉本说明书外,尚须熟悉如下规程:《电气设备预防性试验规程》。

    8、如果遇到什么技术问题,您可以拨打我们24小时服务热线:027-87409251  13871255353
