ZGF-120KV/5mA直流高压发生器





产品用途

专门用来检测电力器件的电气绝缘强度和泄漏电流。

产品优点

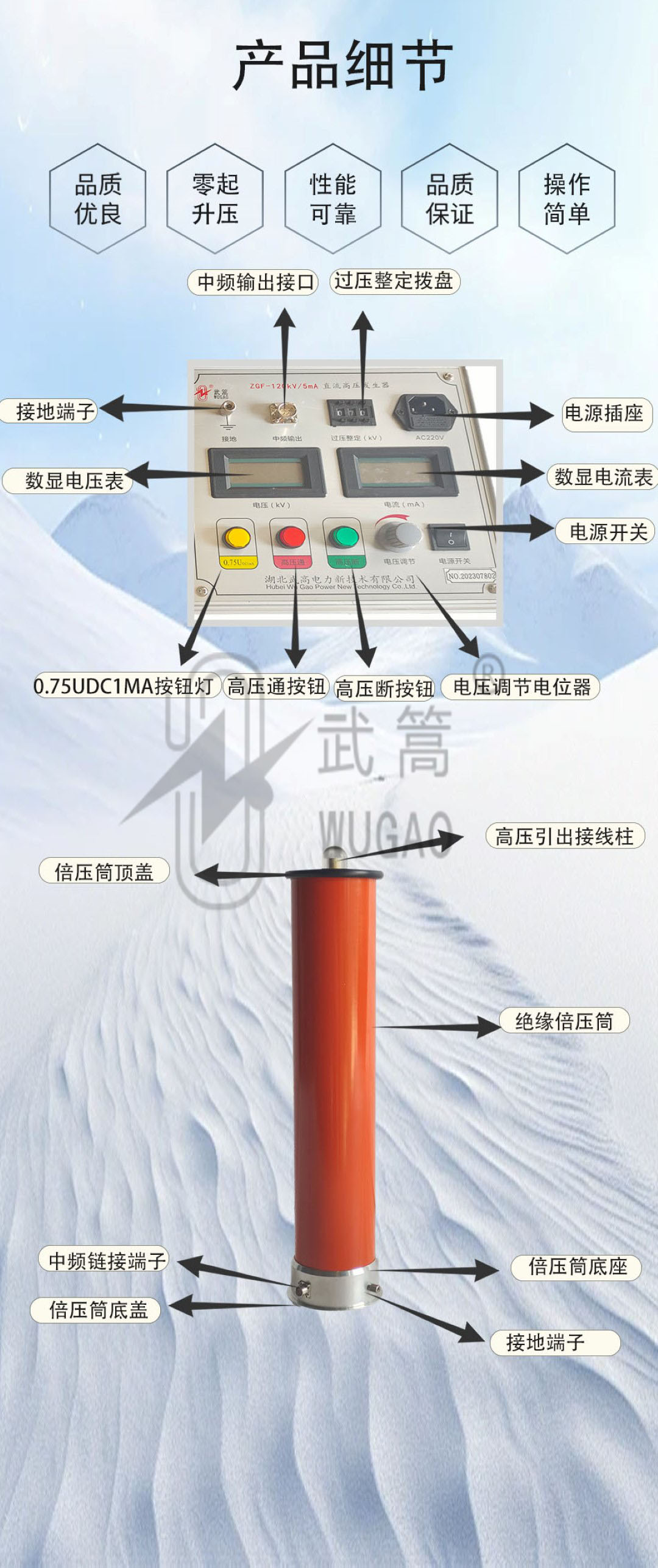

倍压筒和主机放置在一个机箱内，0.75U功能一键按钮。

适用范围

氧化锌避雷器、磁吹避雷器、电力电缆、变压器、发电机等设备。

产品参数

本套设备额定电压：120KV ；额定电流：5mA；可订制：2mA、3mA、200KV、300KV等。

客户服务热线

027-87409251

客户服务热线

13871255353

QQ:1301955770

QQ:1931151360

产品介绍
配置参数
产品详情

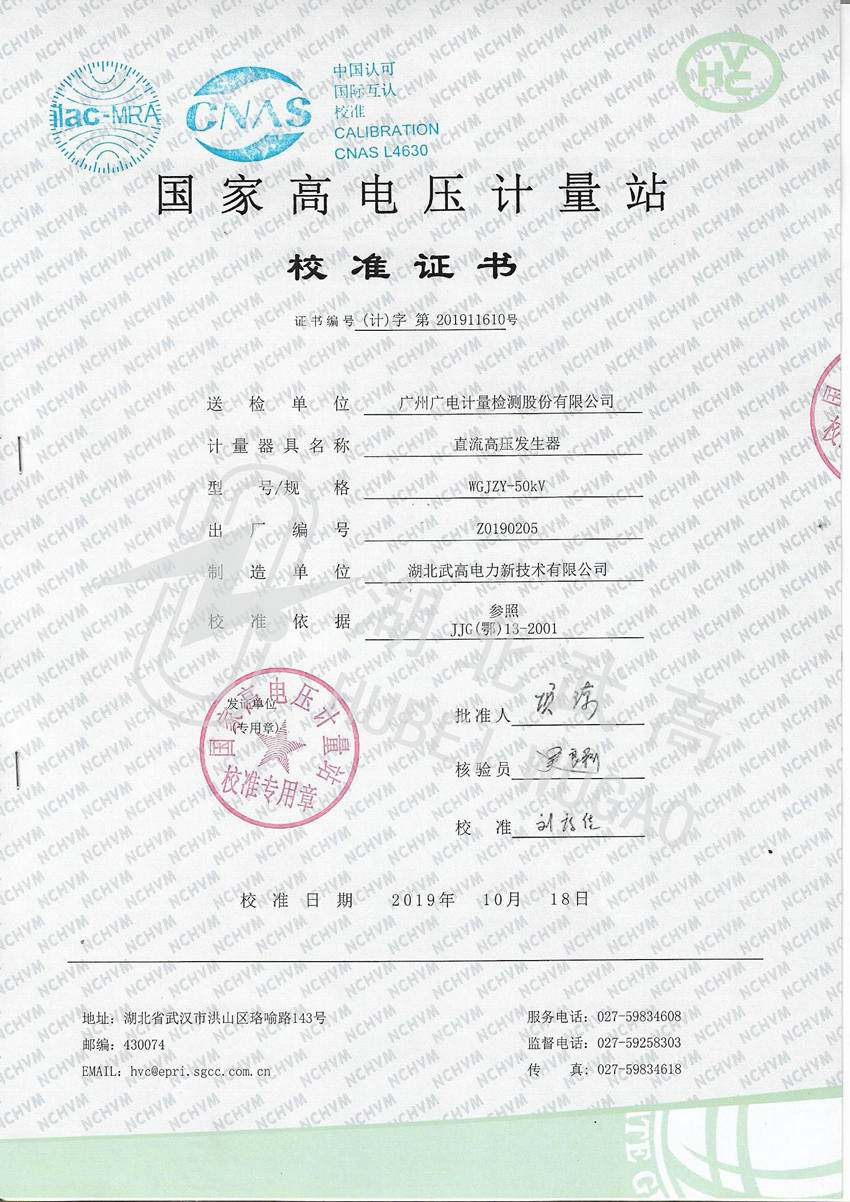

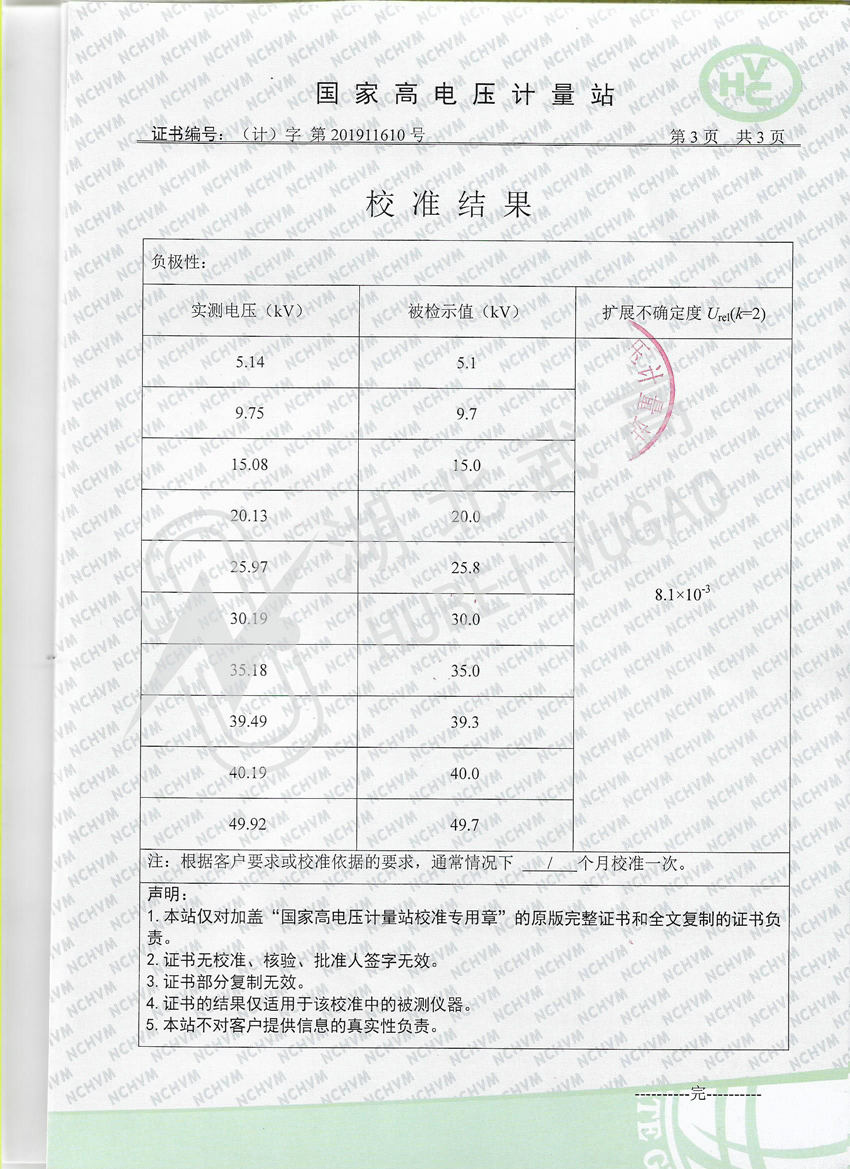

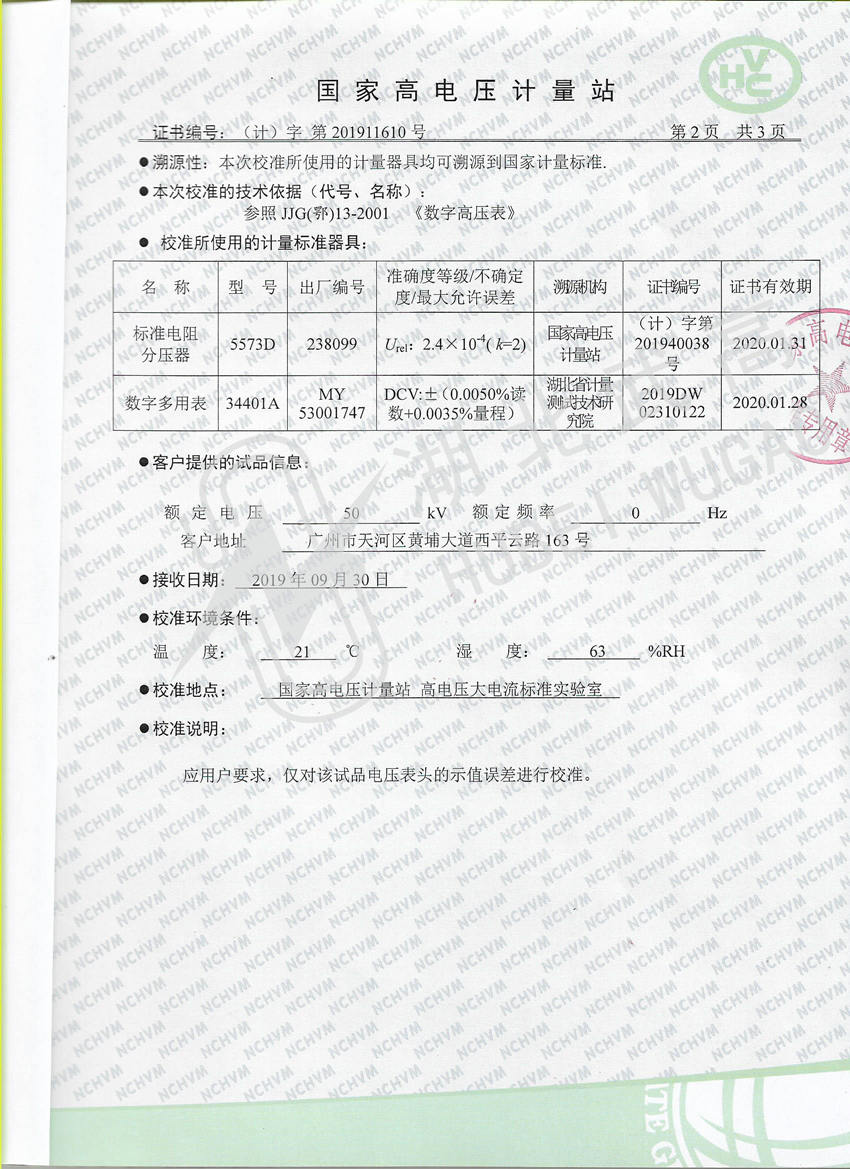

质检证书
操作视频
使用说明
技术方案
故障处理

概述 Overview

直流高压发生器是根据电力行业标准DL/T848.1-2004《高压试验装置通用技术条件第1部分：直流高压发生器》设计制造的新一代便携式高压检测仪器，专门用来检测电力器件的电气绝缘强度和泄漏电流。

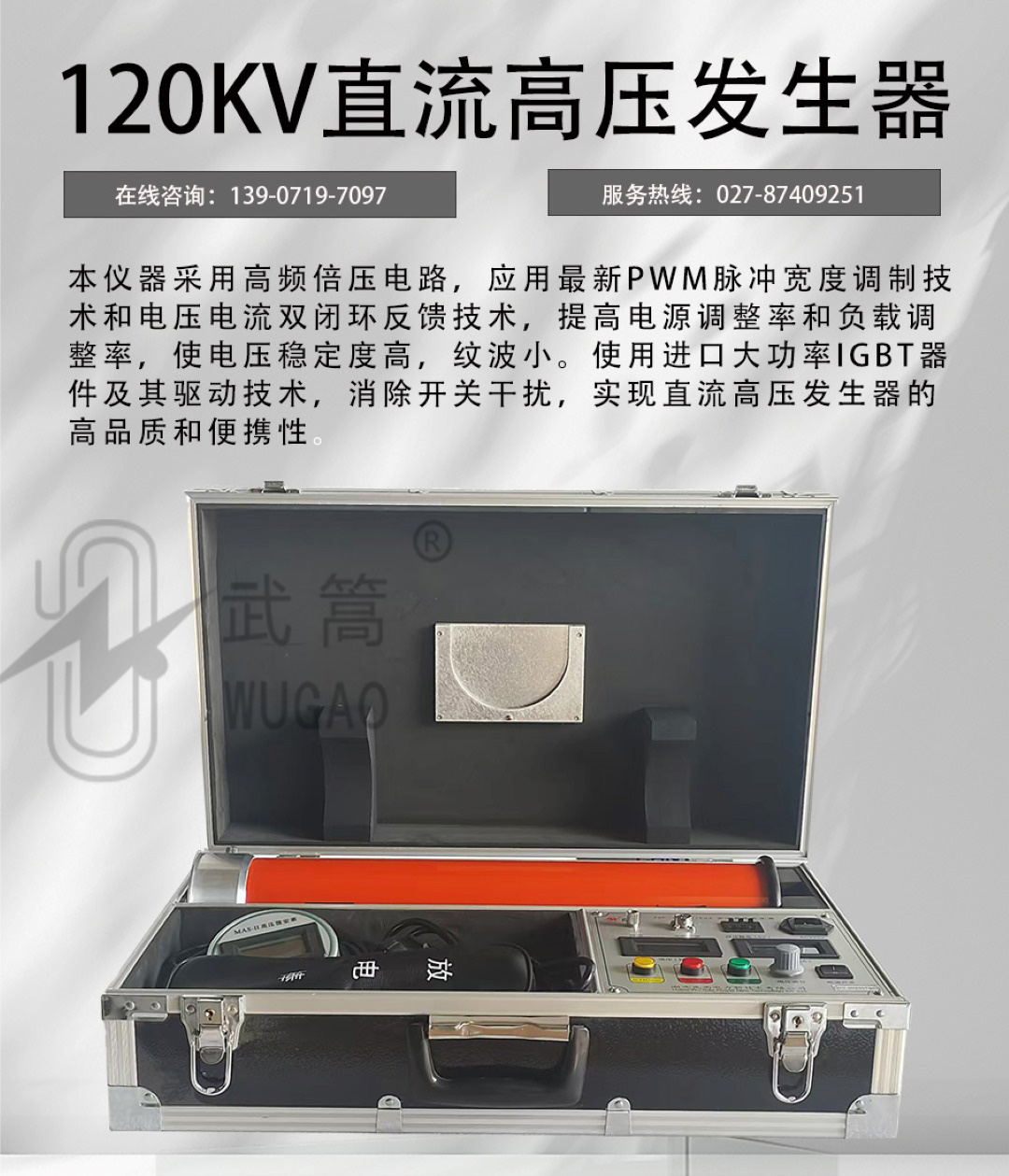

本仪器采用高频倍压电路，应用PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。使用进口大功率IGBT器件及其驱动技术，消除开关干扰，实现直流高压发生器的高品质和便携性。选用进口高频高压整流二极管，使倍压筒更加小巧轻便，提升整机效率。根据EMI电磁干扰和EMC电磁兼容理论，采用屏蔽、隔离和接地等措施，提升整机安全性，并能承受额定电压放电而不损坏。仪器保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠，有效保障人身及设备安全。过压整定选用数字拨码开关，操作简单并具有较高的整定精度。增设智能高精度0.75U功能按钮，利于氧化锌避雷器的测试。

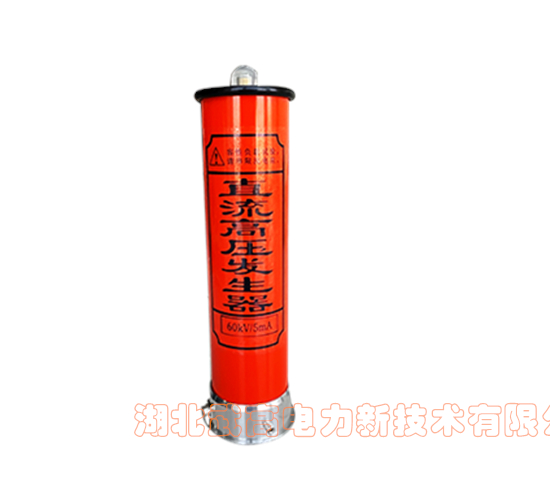

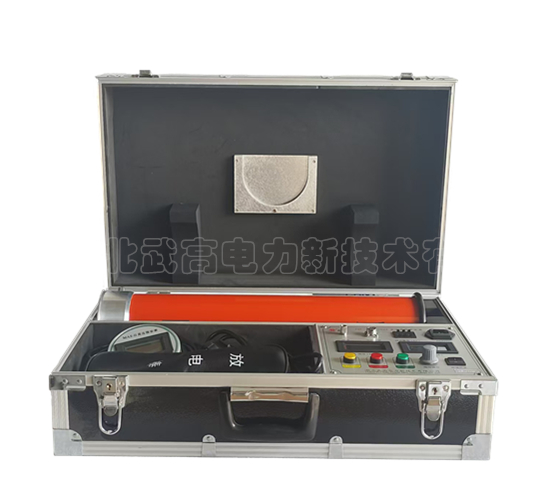

本仪器选用一体式设计方案：倍压筒和主机放置在一个机箱内，结合最新科技、选用最新器件，实现体积小、功率大、重量轻、操作方便、安全可靠、电源输出质量高等优点，是高压测试行业的理想测试仪器。

仪器功能 Instrument Functions

本仪器适用于电力、铁路、化工、工矿、冶金、钢铁等部门对氧化锌避雷器、磁吹避雷器、电力电缆、变压器、发电机等设备进行直流耐压试验和泄漏试验，亦可作静电吸尘、喷涂等电源。

技术参数 Technical Parameter

规格技术参数	120/2	120/3	120/5
额定电压（kV）	120	120	120
额定电流（mA）	2	3	5
额定功率（W）	240	360	600
整机质量（kg）	10
整机体积（mm³）	565390190
倍压筒高度（mm）	535
输出电压精度	±(1.0%读数±2个字)
输出电流精度	±(1.0%读数±2个字)
纹波系数	≤0.5%
工作方式	间断使用，额定负载30分钟
过载能力	空载电压可超出额定电压10%使用10分钟最大充电电流为1.25倍额定电流
电源	AC220V±10%　50HZ
工作环境	温度： -10-40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下
