产品用途
适合中小型变压器和电压互感器的直流电阻测量。
产品特点
彩色液晶触摸屏提示菜单操作，锂离子充电电池。
输出电流
10A 5A、1A 、100mA、10mA、<5mA
测量范围
1mΩ-20kΩ
客户服务热线
027-87409251
客户服务热线
13871255353
产品概述 product overview

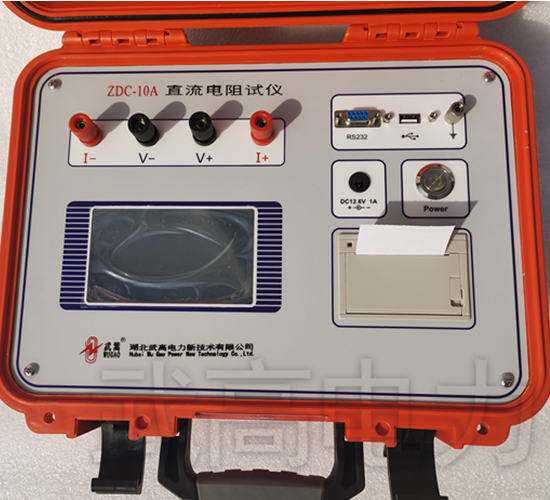

ZDC-10A直流电阻测试仪是根据《中华人民共和国电力行业标准》制造的高电压测试设备，按通用技术条件DL/T845.3-2004设计，依据《电力设备交接和预防性试验规程》，直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患，是单、双臂电桥的换代产品。

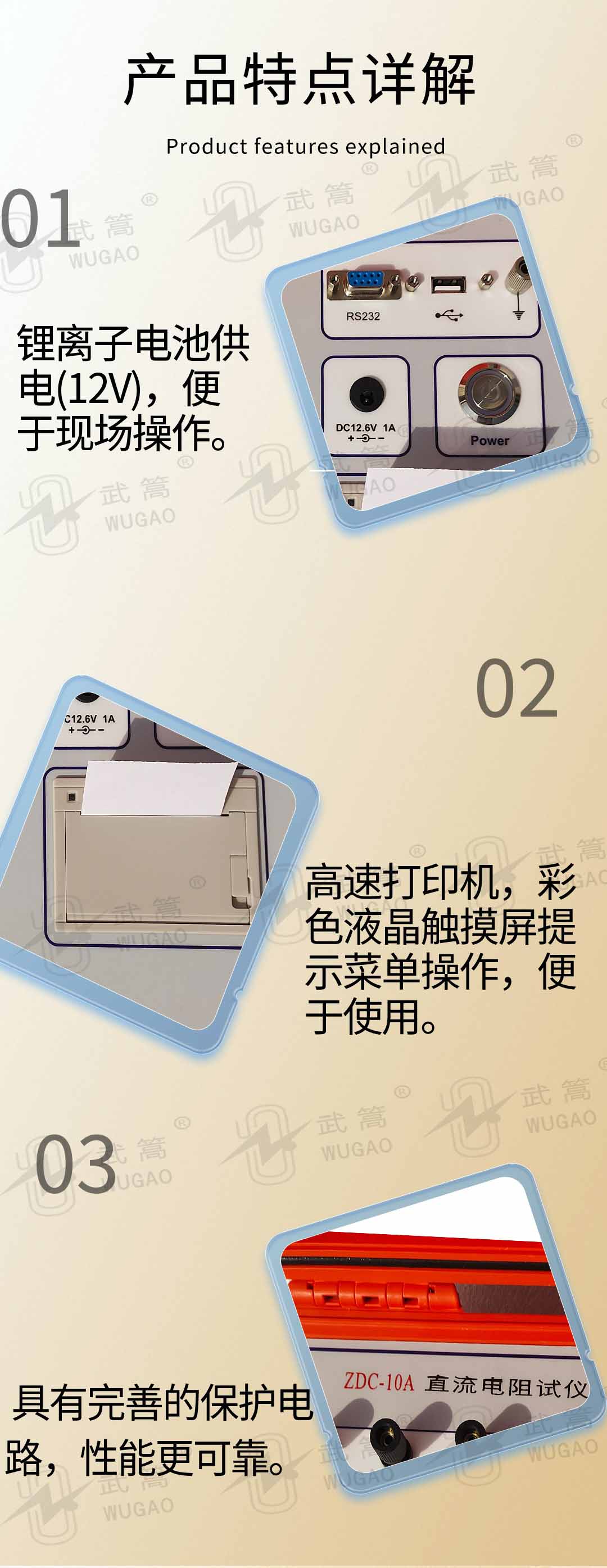

性能特点 Performance characteristics
1、锂离子电池供电(12V)，便于现场操作。
2、仪器提供6档输出电流选择，最大可以输出10A电流。
3、仪器测量范围宽，1mΩ-20kΩ。
4、具有完善的保护电路，性能更可靠。
5、彩色液晶触摸屏提示菜单操作，便于使用。
6、具有自动放电报警，减少误操作。
7、仪器自带万年历。
技术指标 TECHNICAL INDEX
1、输出电流：10A 5A、1A 、100mA、10mA、<5mA
2、测量范围：1mΩ～ 0.8Ω 10A
1mΩ～ 1.6Ω 5A
0.01Ω～8Ω 1A
1Ω～80Ω 100mA
10Ω～800Ω 10mA
100Ω～20kΩ <5mA
3、准确度：0.2%±2μΩ
4、分辨率：0.1μΩ
5、工作温度：-20～40℃
6、环境湿度：≤80%RH，无结露
7、工作电源：锂离子充电电池。
8、充电电源：12.6V/2A
9、产品规格：370*200*270
10、重量：3.5kg
注意事项 precautions
为了您和设备的安全，请操作人员仔细阅读以下内容:
1、试验时机壳必须可靠接地。
2、在测量完感性负载时不能直接拆掉测试线，以免由于电感放电危及测试人员和设备的安全。本机的输出端设有放电电路。关闭输出时，电感会通过仪器泄放能量。一定要在放电蜂鸣器不响后才能拆掉测试线。
3、对无载调压变压器绕组，不允许在测试过程中或放电未完成时切换无载分接开关。接线时，一定要使电压端夹子在电流端夹子的内侧，否则会引入附加误差。
4、仪器出厂时已经校准，如无特殊情况请不要自行校准。
5、试验时不允许不相干的物品堆放在设备面板上和周围。
6、本仪器注意防潮、防油污。
7、试验时请确认被测设备已断电，并与其它带电设备断开。
8、如果遇到什么技术问题，您可以拨打我们24小时服务热线：027-87409251 13871255353
