产品用途
用于测试变压器变比组别，自动保存1000组数据。
主要特点
彩色液晶触摸屏带打印，三相同时测量，自动测量变压器的档位。
测试范围
变比测试范围:1～10000； 组别测试范围: 1～12
测试准确度
变比范围1～999.9 :0.2级 ；变比范围1000～10000 :0.5级
客户服务热线
027-87409251
客户服务热线
13871255353
产品概述 Product Overview

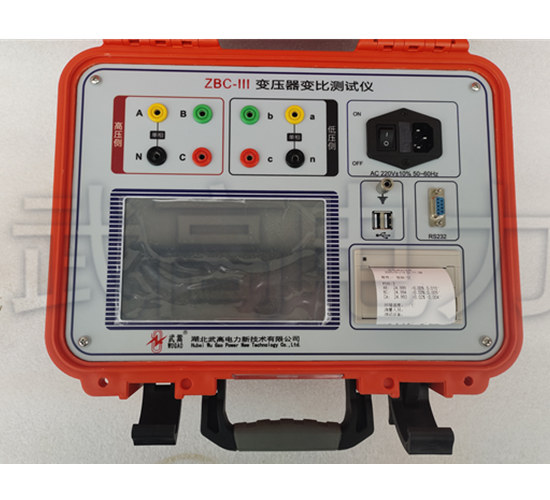

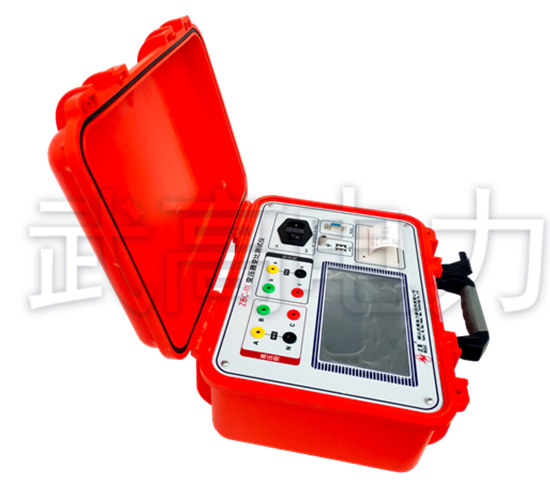

ZBC-III变压器全自动变比组别测试仪是根据《中华人民共和国电力行业标准》制造的高电压测试设备，按通用技术条件DL/T963-2005设计，依据《电力设备交接和预防性试验规程》，可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。为变压器并联运行提供正确的数据,是测试变压器变比组别的理想设备。
主要特点 Main Features
1.自动测量变压器的档位；
2.测试高压对低压的比值及相角差，自动计算变比误差及组别；
3.参数设置一次，后面可以直接测试,数据保存在一起,打印可以一次完成；
4.仪器上具有高低压接反，输出故障等各种状态提示，实现真正智能化；
5.仪器内部有强大的保护功能，输出短路不损坏仪器；
6.仪器输入单相电源，自动产生幅值可调节、稳定、相位恒定的三相(120°)电源；
7.能够测量移相变压器.带多次脉冲的整流变压器.Z型变压器.测试PT.CT；
8.测试输出电压是异频，结果不受工频电源频率及幅值波动的影响:
9.六通道同时采样，实现真正意义上的三相同时测量；
10.仪器内部没有采用继电器，保证了仪器长时间正常运行；

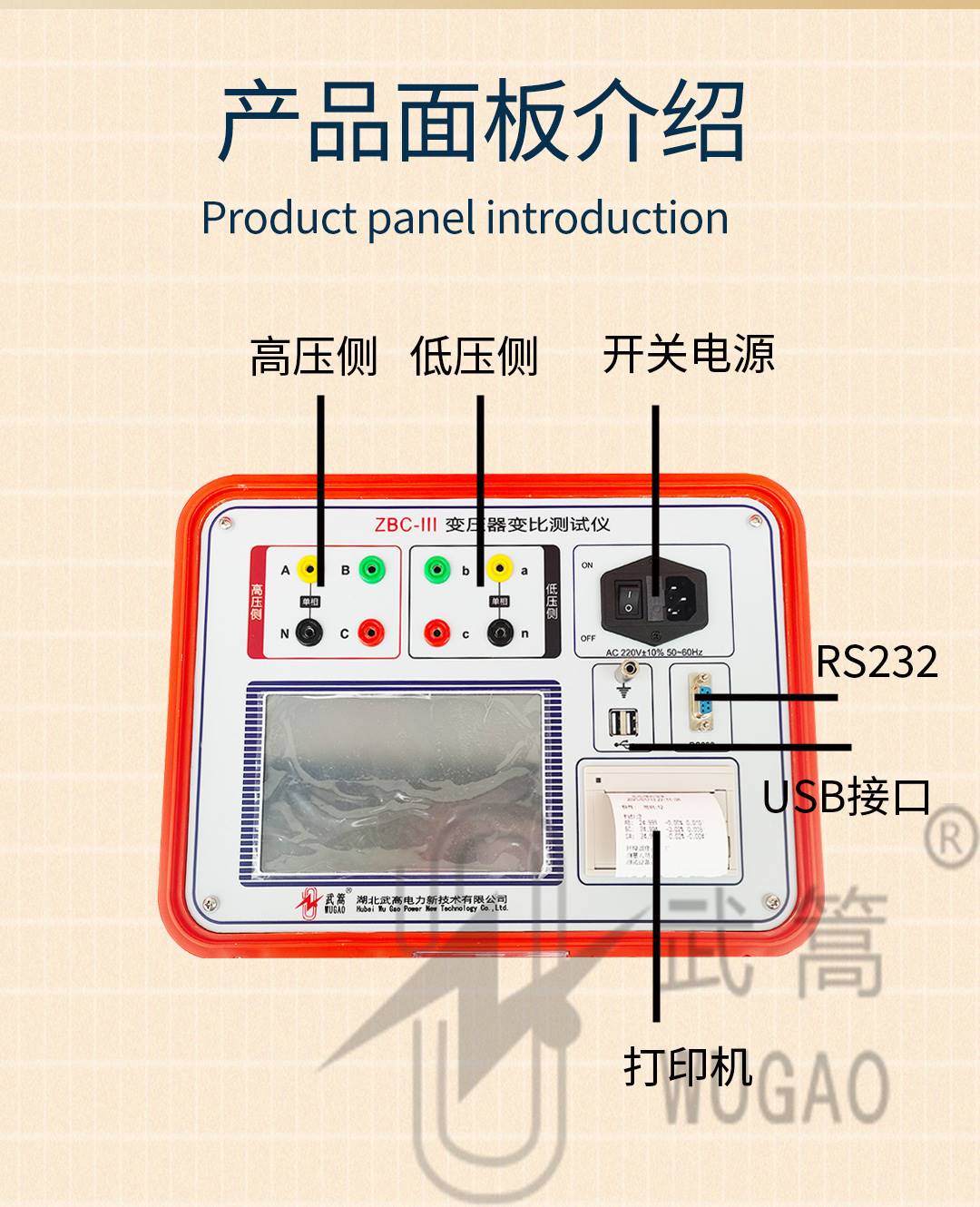

11.仪器采用微型计算机控制，外配800×480彩色液晶触摸屏,高速打印机，支持外挂鼠标，操作方便；
12.仪器内部可以自动保存1000组数据，也可以外接U盘保存；
13.仪器可生存word报告，方便数据的管理和查询；
14.仪器输入电压范围宽，误接AC380V仪器正常工作。
技术参数 Technical Parameter
1.变比测试范围: 1～10000
2.组别测试范围: 1～12
3.角度测试范围：0°～360°
4.变比测试准确度:
变比范围1～999.9 :0.2级
变比范围1000～10000 :0.5级
5.变比分辨率: 0.0001
6.角度分辨率: 0.01°
7.仪器电源输入: 220V±10% 、50Hz±1Hz
8.使用温度： -10～40℃ 使用相对湿度：<85%RH
说明 Describe
测试线夹的黄、绿、红分别对应变压器的A、B、C，不要接错，红色护套做高压线，黑色护套线做低压线；
高、低压电缆不要接反；
测单相变压器时只使用黄色和绿色线夹，不要用错，不用的测试夹要悬空；
测试试验变压器时，测仪表线圈的电压比,不可从低压加电，以免发生危险；
变压器外壳和仪器的接地端要良好接地。但三相变压器的中性点不要接地，单相试验变压器的高压尾不要接地。
