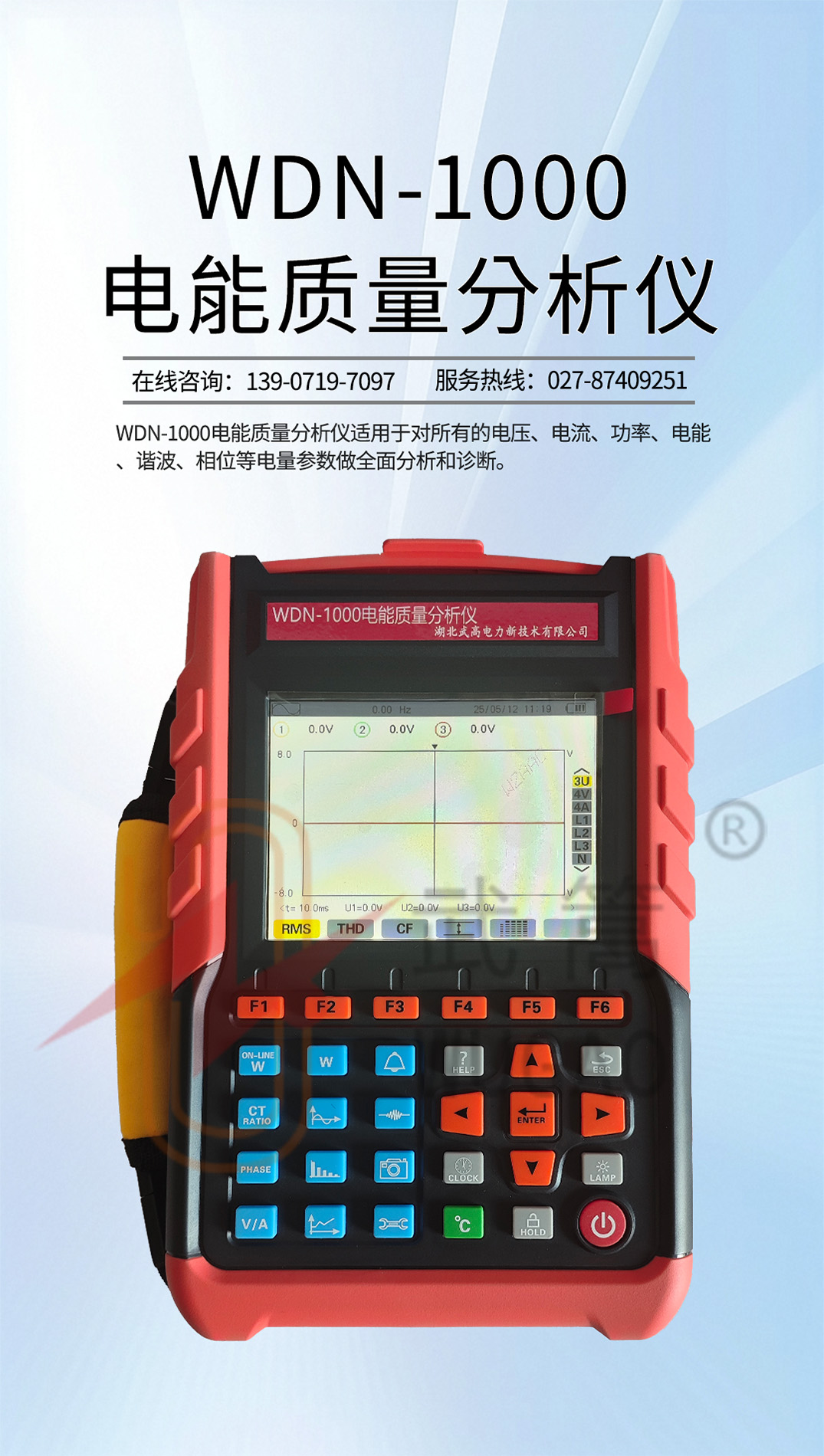

WDN-1000手持式电能质量分析仪





产品用途

对所有的电压、电流、功率、电能、谐波、相位等电量参数做全面分析和诊断。

同具功能

同时具有谐波分析仪、相位伏安表、电力参数测试仪等仪器的功能。

产品别称

又名智能型三相电能质量分析仪、多功能电能质量分析仪、三相电力质量分析仪等。

产品优点

专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。

客户服务热线

027-87409251

客户服务热线

13871255353

QQ:1301955770

QQ:1931151360

产品介绍
配置参数
产品详情
质检证书
操作视频
使用说明
技术方案
故障处理

简介 Brief introduction

WDN-1000电能质量分析仪是我公司精心研制的一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。具有容易使用，超大液晶彩屏显示，高分辨率，中英文双语操作界面，防振结构外壳等特点。可同时测量4路电流(ABC三相及中性线电流)，4路电压(ABC三相电压及中性线对地电压)、电流电压的峰值、一段时间内的最大最小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等；显示电流电压的实时波形、相量图、谐波比柱形图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试数据并生成趋势曲线图等功能。

当前电力应用中，因越来越多的大型用电设备需要，日渐复杂的电网系统所产生的故障也越来越难以排查，且由于各行业的发展对电网的电能质量提出的要求也越来越高，我们为此提供了这一种可以更快速、更准确地排除复杂电力系统故障，更全面、更系统地监测和维护电能质量参数的测量与分析仪器。

WDN-1000电能质量分析仪又名智能型三相电能质量分析仪、多功能电能质量分析仪、三相电力质量分析仪等，同时具有谐波分析仪、相位伏安表、电力参数测试仪等仪器的功能。适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于对所有的电压、电流、功率、电能、谐波、相位等电量参数做全面分析和诊断。

产品参数 Product parameters

影响量	测试项目	基准条件	工作条件
环境温度	所有参数	(23±2)℃	-10℃～40℃
相对湿度	所有参数	40%～60%	<80%
相电压	所有参数	(100±1%)V	1.0V～1000V
线电压	测线电压真有效值	(200±1%)V	1.0V～2000V
电流	测电流真有效值	(5±1%)A	10mA～9000A
电网频率	所有参数	50Hz±0.1Hz	40Hz～70Hz
相移	测有功功率有功电能	Cosφ=1	Cosφ:0.2～1.0
相移	测无功功率无功电能	Sinφ=1	Sinφ:0.2～1.0
谐波	所有参数	<0.1%	0.0%～100%
电压不平衡度	所有参数	<10%	0.0%～100%
仪器工作电压	所有参数	DC11.1V±0.1V	DC10.5V～12.6V
外电场、磁场	所有参数	应避免
被测导线位置	测与电流有关的参量	被测导线处于钳口的近似几何中心位置
