您当前的位置： 首页 - 产品中心 - 高压开关、继电保护检测设备
产品用途
是验证 AC 型保护器交流脱扣器动作特性要求的专用测试仪器；
适用范围
适合于额定剩余动作电流在 500mA 以下的各种类型剩余保护器；
测量量程
剩余电流：20mA、200mA、2A 三档；
测量精度
剩余电流：±1%；动作时间：±0.2%，读+2ms 和±1 字。
客户服务热线
027-87409251
客户服务热线
13871255353
产品概述 Product Overview

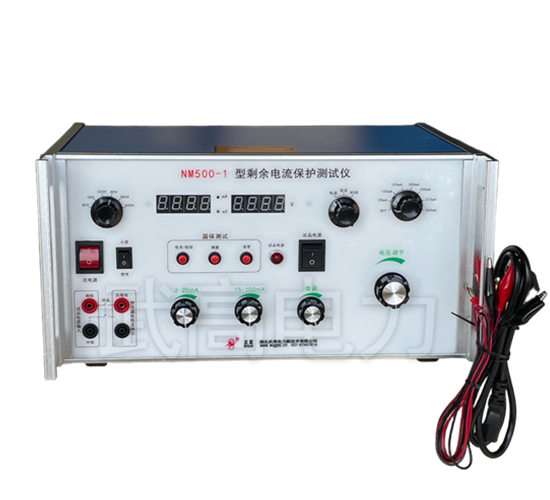

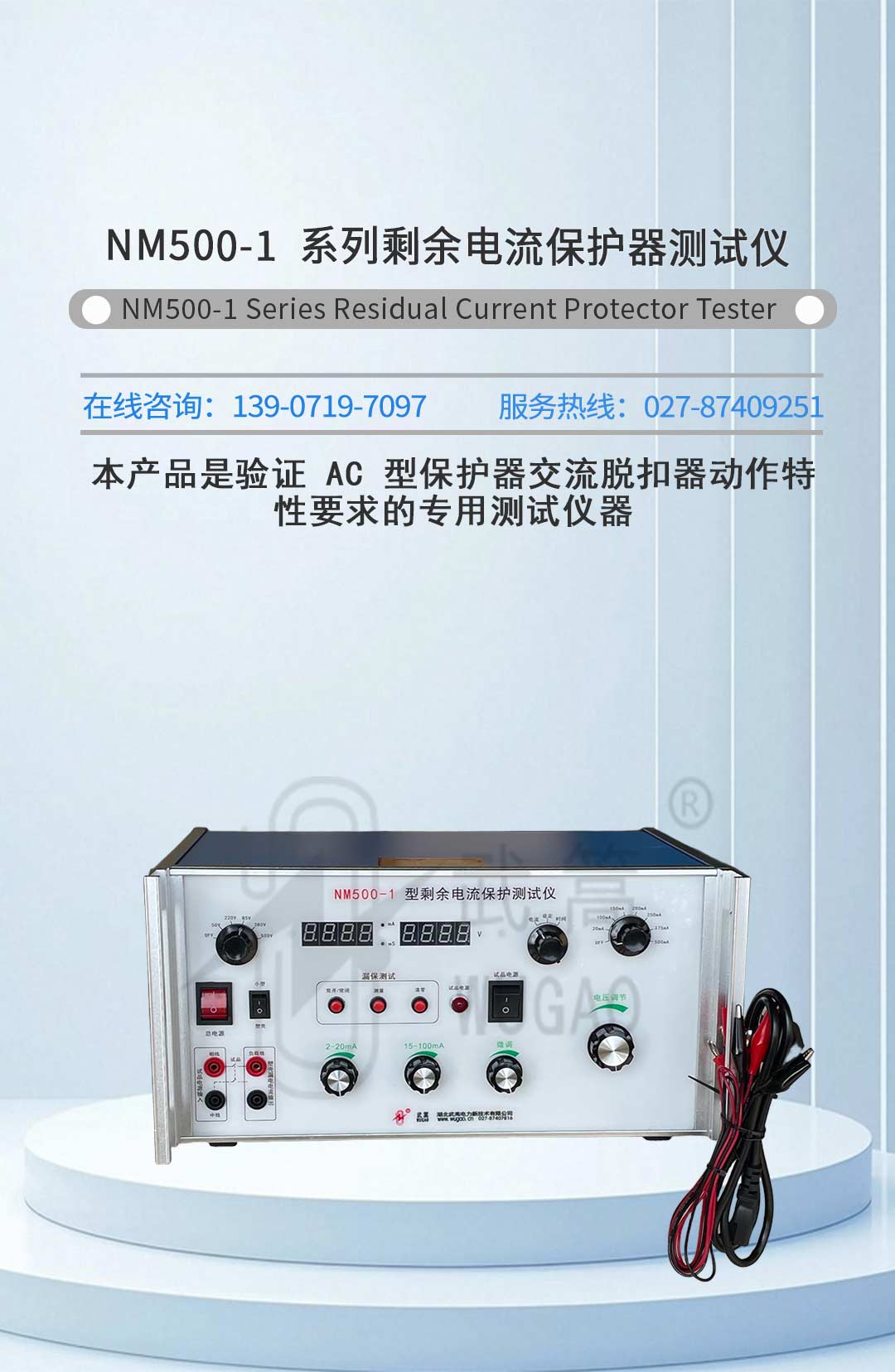

NM500-1 型剩余电流保护器测试仪(以下简称测试仪)，是本公司改进产品，是符合国家标准《剩余电流动作保护器》（GB6829—95）中第 8.3 条和 GB16917.1—1997 中第 9.9 条，验证 AC 型保护器交流脱扣器动作特性要求的专用测试仪器。目前国内生产厂生产的保护器绝大部分是 AC 型的脱扣器。因此 SG6829—第 8.3 条和 GB16917.1—1997 中第 9.9 条所规定的 AC 型保护器的各项动作特性均能验证，测量精度符合规定的要求。测试仪可作为生产厂家、电器检测站、用户单位校验、检验、验收的专用测试仪器。
本测试仪适用于电子式 2P 的断路器。电磁式 1P＋N、2P、3P、3P+N、4P 的断路器均能测试。
本测试仪提供的模拟剩余电流适合于额定剩余动作电流在 500mA 以下的各种类型剩余保护器。试验电压值可由波段开关选择：50V、220V、85V、380V、 500V，每档电压连续可调。
本测试仪中剩余动作电流和动作时间的测量是数字化的，用 3 位半发光晶体数码管显示，且在剩余保护器动作后，测量值的显示仍能保持，以便于读录。
测试仪的正常工作条件：
a.温度 0—40 摄氏度；
b.相对湿度 20—85%。

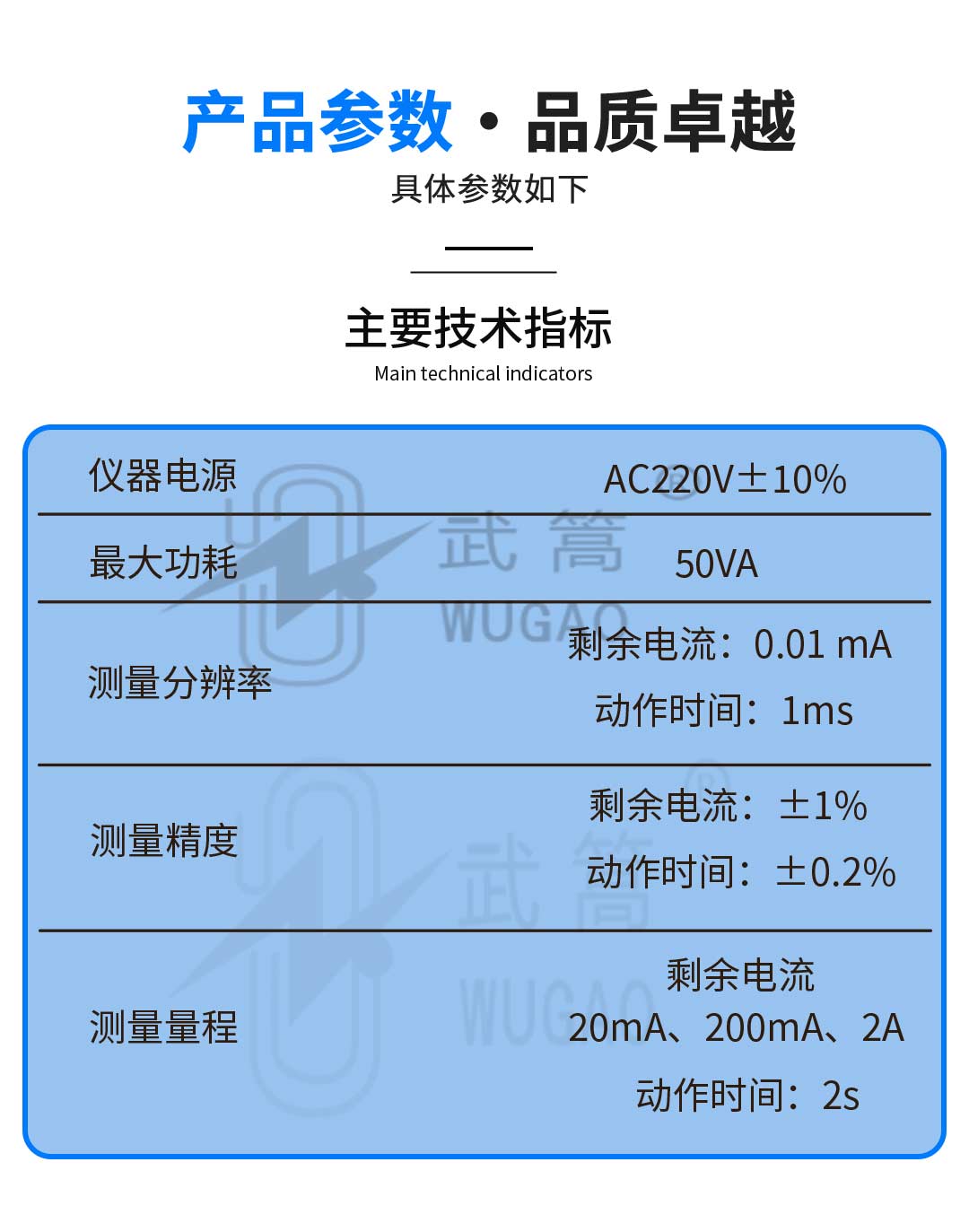

主要技术指标 Key Technical Indicators
1.提供剩余电流：
a.可调剩余(微调也能小范围调整)2～20mA、20～100mA 二档；
b.不可调剩余电流： 150mA、200mA、250mA、375 mA、500mA 共五档；
2.提供的试品电压：50V、220V、85V、380V、500V 五档(50V、85V、380V,500V为短时工作制。)
3.测量显示：三位半发光晶体数码管。
4.测量分辨率：
a.剩余电流：0.01 mA；
b.动作时间：1ms。
5.测量量程：
a.剩余电流：20mA、200mA、2A 三档；
b.动作时间：2s（超过可用循环读数累计）。
6.测量精度：
a.剩余电流：±1%；
b.动作时间：±0.2%，读+2ms 和±1 字。
7.仪器电源：AC220V±10%，最大功耗：50VA。

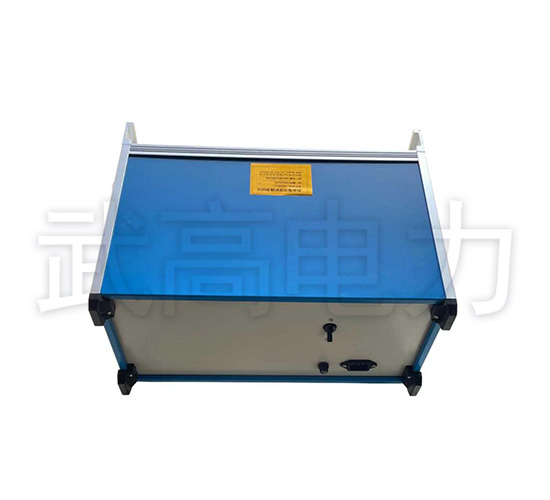

8.外型尺寸：410×255×200（长×宽×高），不包括机脚和手把。
