产品用途
用于测试各类接地装置的工频接地阻抗、接地电阻、辅助机等工频特性参数以及土壤电阻率。
产品优点
大型液晶显示，存储采用键盘汉字输入。
测量范围
阻抗测量范围：0Ω～200Ω，分辨率：0.001Ω。
最大输出
最大输出电流：5A，最大输出电压：400V
客户服务热线
027-87409251
客户服务热线
13871255353
仪器概述 Instrument Overview

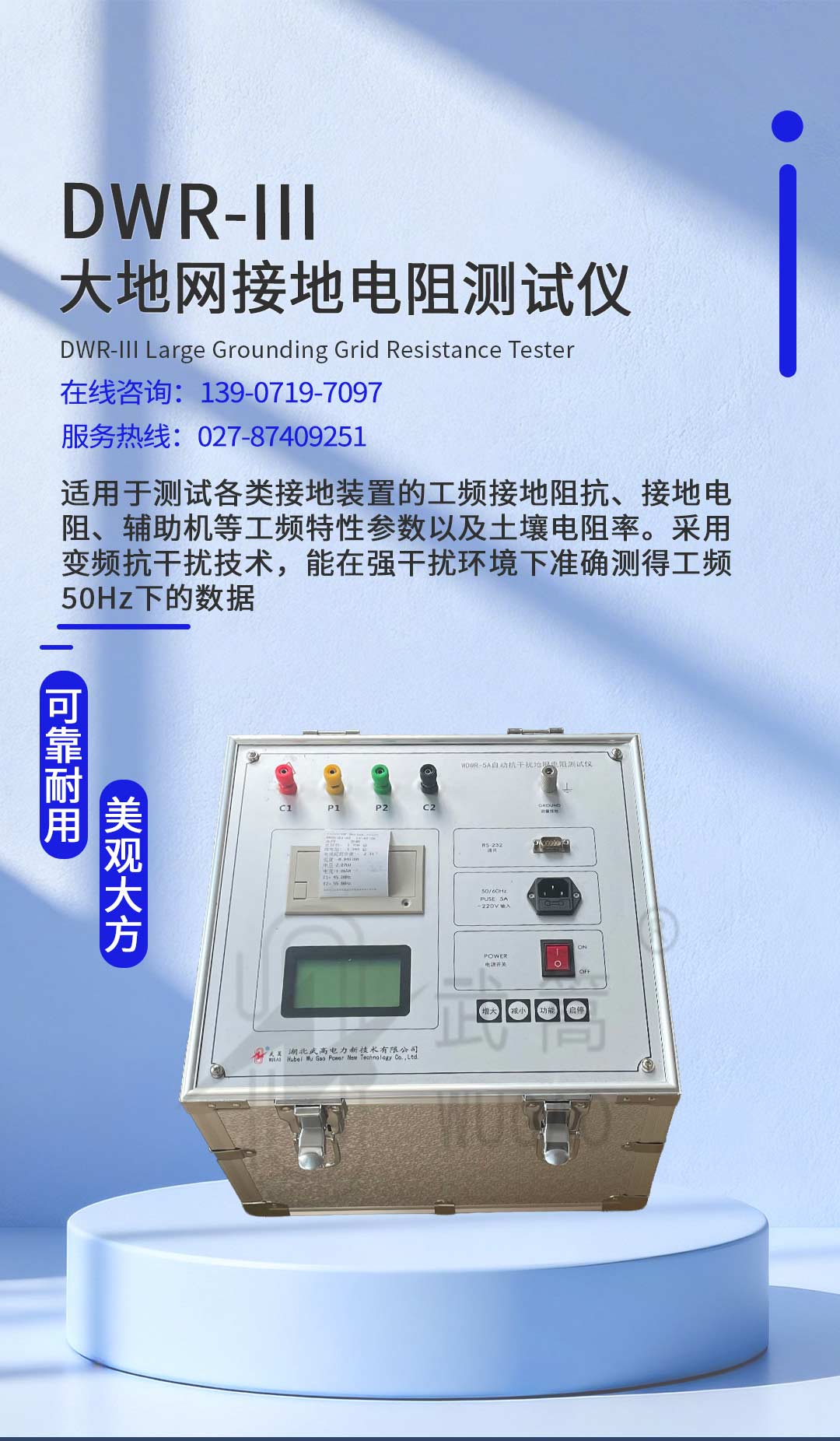

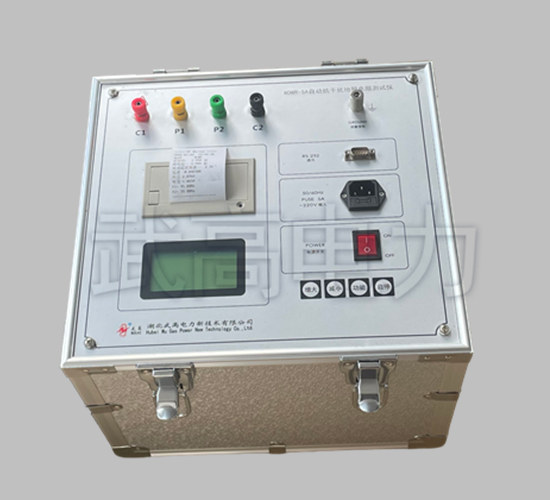

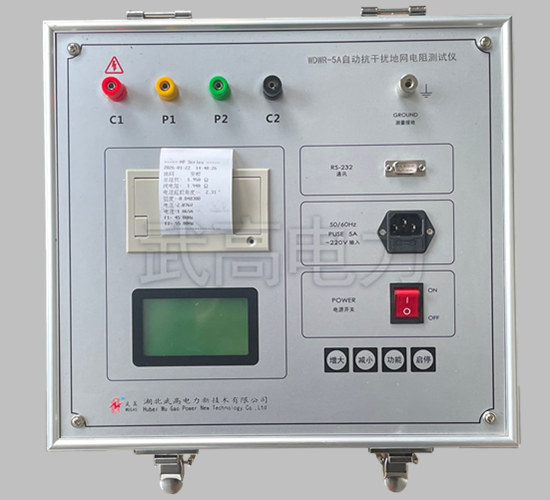

WDWR-5A大型地网接地电阻测试仪，是可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
本仪器适用于测试各类接地装置的工频接地阻抗、接地电阻、辅助机等工频特性参数以及土壤电阻率。本仪器采用变频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。
功能强大 Powerful
1、 测量接地装置接地阻抗或电阻
2、 测量接地装置之间的导通阻抗或电阻
3、 测量土壤电阻率
技术突破 Technological Breakthrough

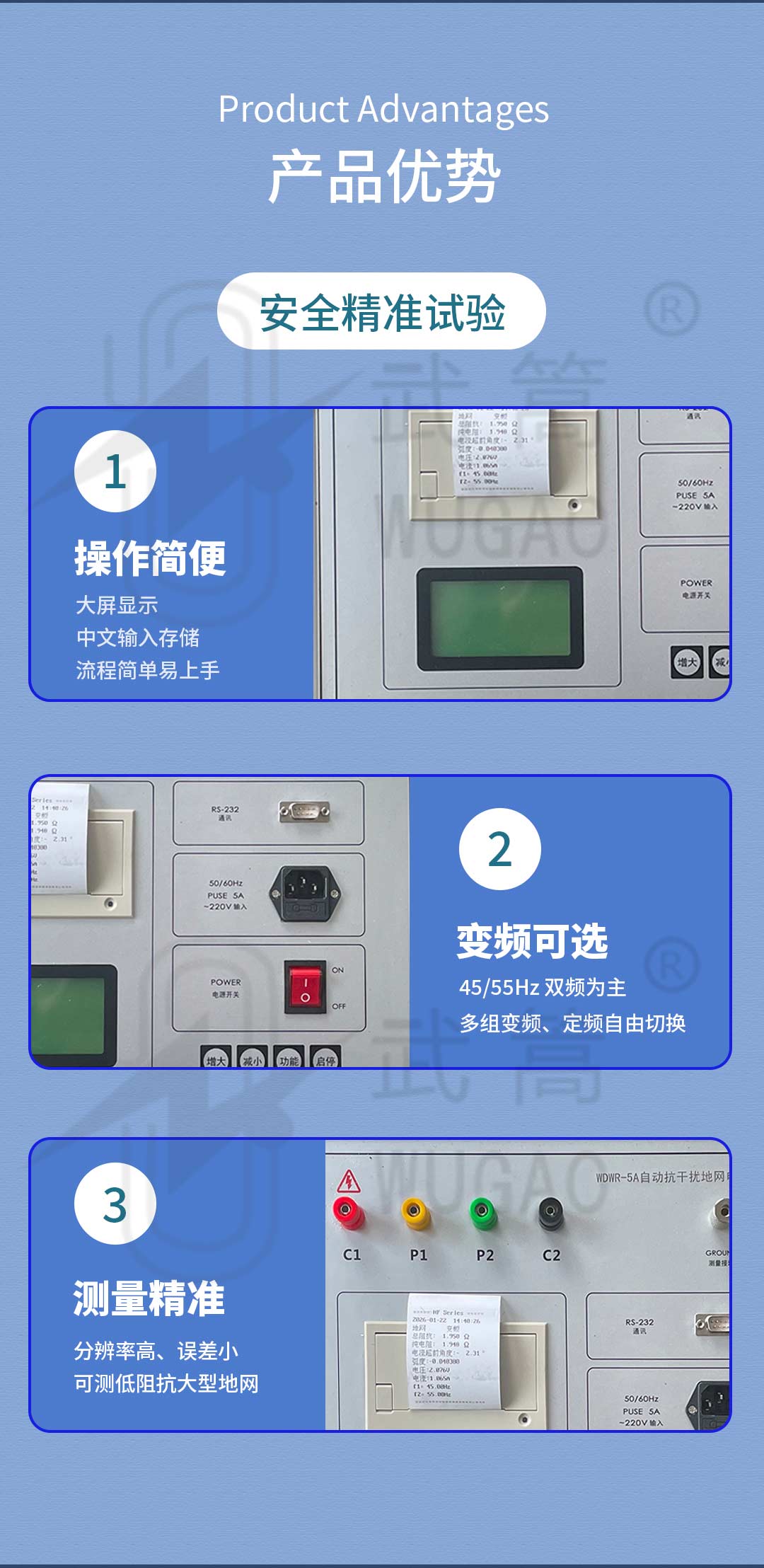

1、大型液晶显示更清晰，操作非常方便，
2、存储采用键盘汉字输入，方便查询
性能特点 Performance Characteristics
1、采用自动双边拼先进变频技术，用45Hz 和55Hz 两种频率进行测量，同时还有多组变频供选择使用。
2、抗干扰能力强。采用自动变频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。
技术指标 Technical Indicators
1、阻抗测量范围：0Ω～200Ω
2、分辨率：0.001Ω
3、测量误差：±（读数×2％+0.005Ω）
4、抗工频50Hz 电压干扰能力：10V
5、测试电流波形：正弦波
6、测试电流频率：自动45Hz/55Hz 双频，多组变频供选择使用
7、最大输出电流：5A
8、最大输出电压：400V
9、测量线要求： 电流线铜芯截面积≥2.0mm2
电压线铜芯截面积≥1.5mm2
10、供电电源：AC220V±10％，50Hz
11、外形尺寸：440×350×210
12、仪器重量：10kg
